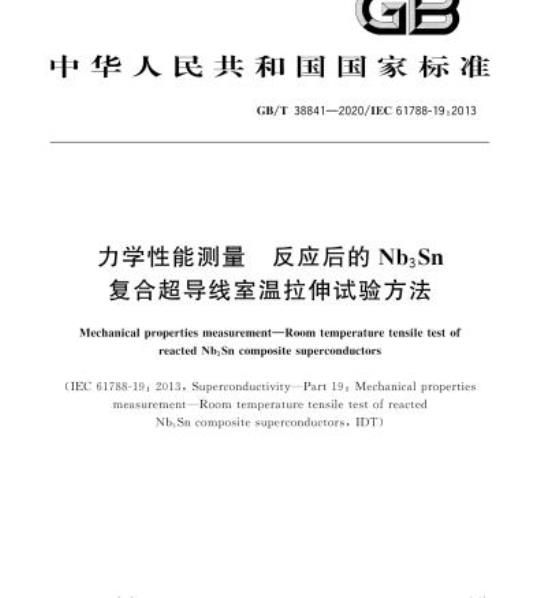

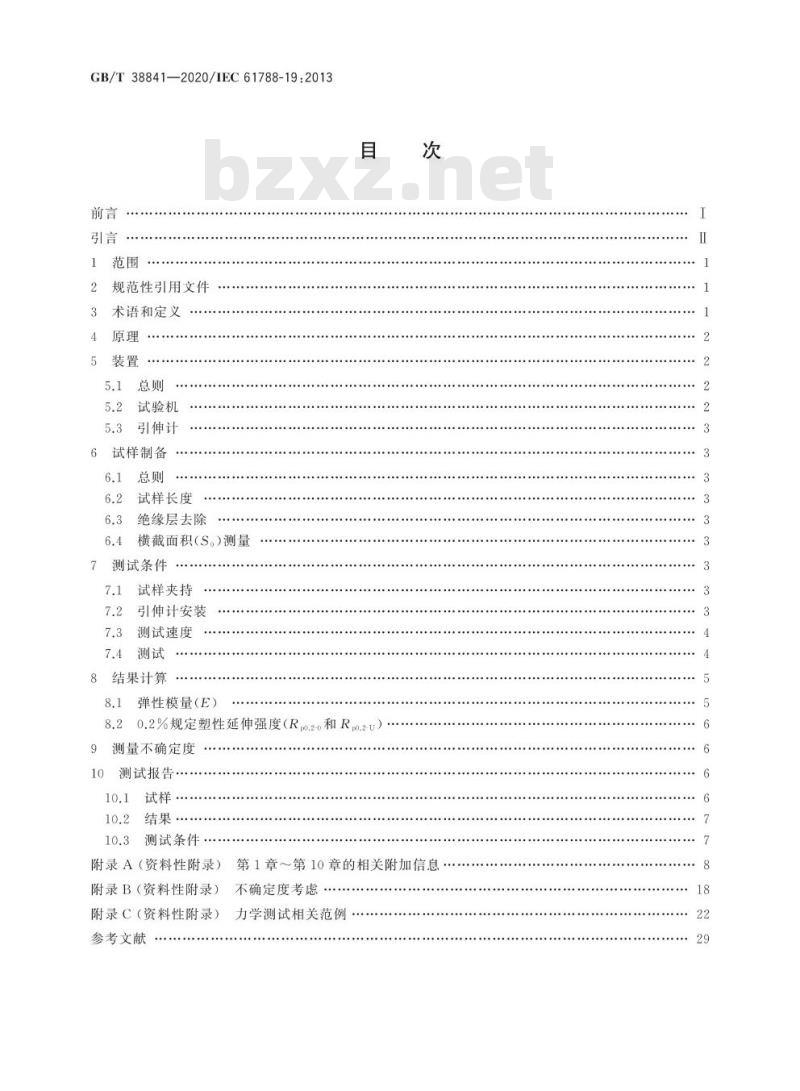

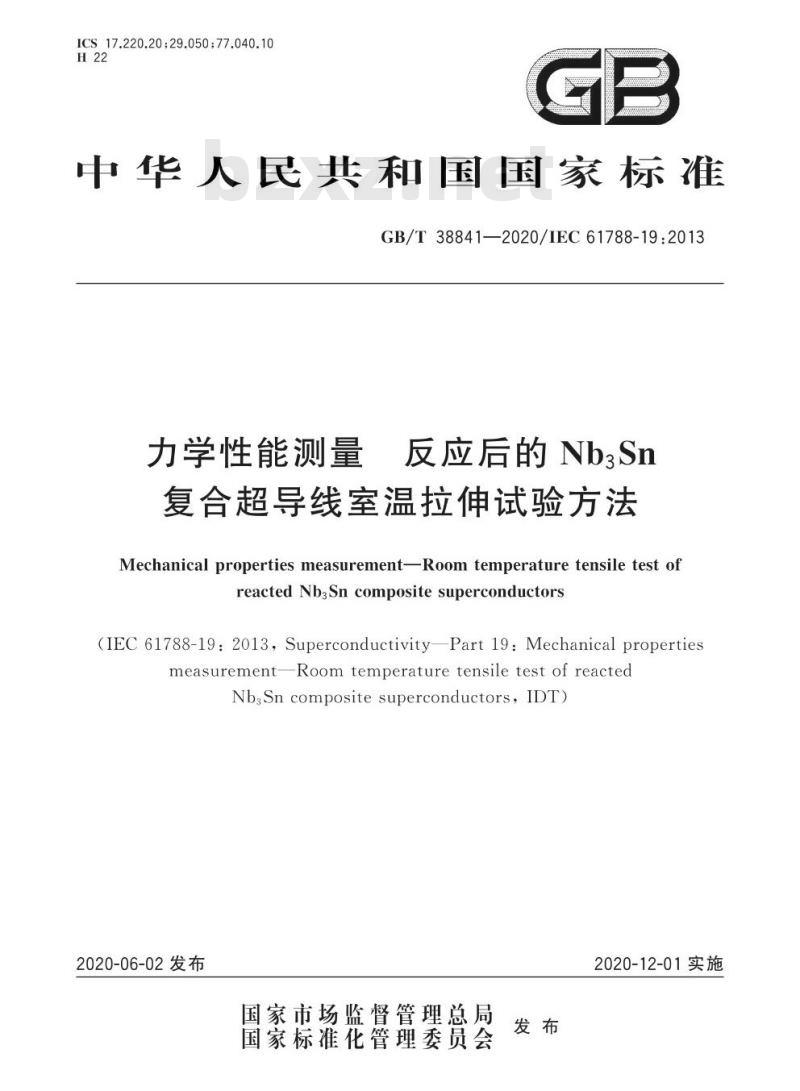

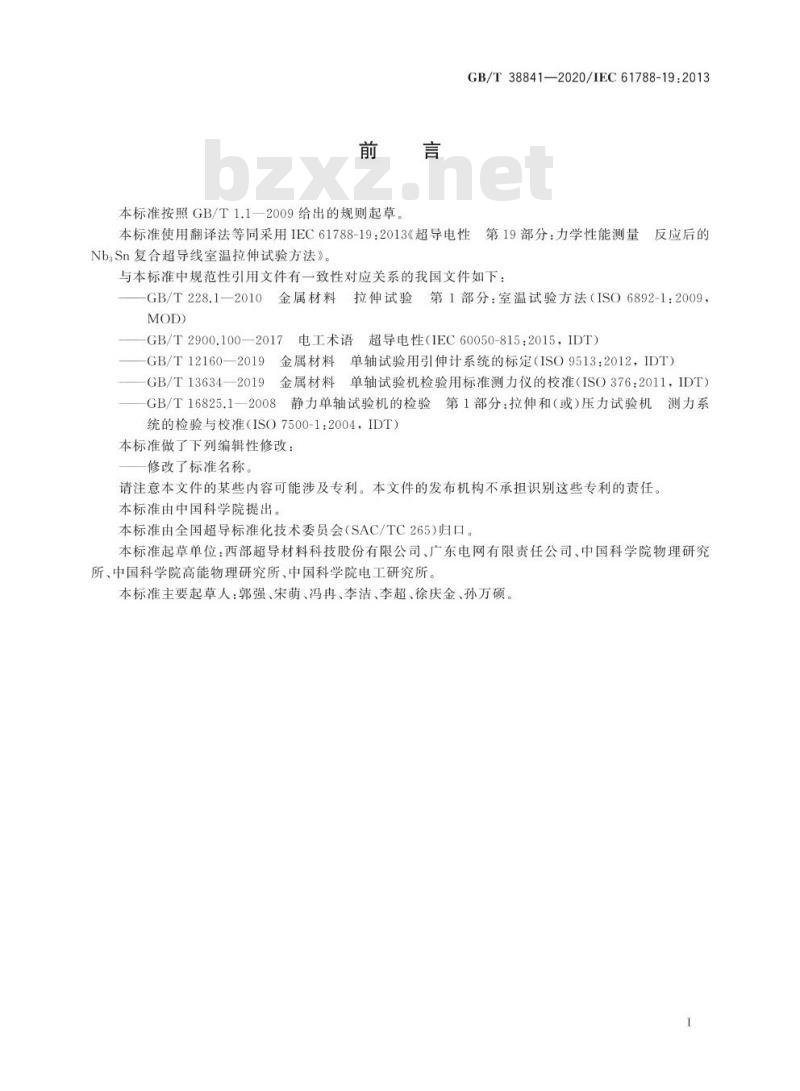

GB/T 38841—2020/IEC 61788-19:2013 力学性能测量 反应后的Nb3Sn复合超导线室温拉伸试验方法 Mechanical properties measurement—Room temperature tensile test of reacted Nb3Sn composite superconductors (IEC 61788-19:2013, Superconductivity—Part 19: Mechanical properties measurement—Room temperature tensile test of reacted Nb3Sn composite superconductors, IDT) 发布日期：2020-06-02 实施日期：2020-12-01 目录 1 范围 2 规范性引用文件 3 术语和定义 4 原理 5 总则 5.1 试验机 5.2 引伸计 5.3 试样制备 6 试样 6.1 总则 6.2 试样长度 6.3 绝缘层去除 6.4 横截面积(S)测量 7 测试条件 7.1 试样夹持 7.2 引伸计安装 7.3 测试速度 7.4 测试 8 结果计算 8.1 弹性模量(E) 8.2 0.2%规定塑性延伸强度(Rp0.2)和Rp0.2-1测量不确定度 9 测试报告 9.1 试样 9.2 结果 9.3 测试条件 10 测试次数 附录A（资料性附录）第1章至第10章的相关附加信息 附录B（资料性附录）不确定度考虑 附录C（资料性附录）力学测试相关范例 参考文献 前言 本标准按照GB/T 1.1—2009给出的规则起草。GB/T 38841—2020/IEC 61788-19:2013本标准使用翻译法等同采用IEC 61788-19:2013《超导电性 第19部分：力学性能测量 反应后的Nb3Sn复合超导线室温拉伸试验方法》（MOD）。 与本标准中规范性引用文件有一致性对应关系的我国文件如下： GB/T 228.1—2010 金属材料拉伸试验 第1部分：室温试验方法（ISO 6892-1:2009, IDT） GB/T 2900.100—2017 电工术语 超导电性（IEC 60050-815:2015, IDT） GB/T 12160—2019 金属材料单轴试验用引伸计系统的标定（ISO 9513:2012, IDT） GB/T 13634—2019 金属材料单轴试验机检验用标准测力仪的校准（ISO 376:2011, IDT） GB/T 16825.1—2008 静力单轴试验机的检验 第1部分：拉伸和（或）压力试验机测力系统的检验与校准（ISO 7500-1:2004, IDT） 本标准做了下列编辑性修改： 修改了标准名称。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国科学院提出。本标准由全国超导标准化技术委员会（SAC/TC265）归口。 本标准起草单位：西部超导材料科技股份有限公司、广东电网有限责任公司、中国科学院物理研究所、中国科学院高能物理研究所、中国科学院电工研究所。 本标准主要起草人：郭强、宋萌、冯冉、李洁、李超、徐庆金、孙万硕。 引言 Cu/Nb3Sn超导线是多芯复合超导材料，可以采用不同的方法制备：第一种是青铜法，将Nb/Nb合金细丝嵌入青铜基体、阻隔层和铜稳定体中；第二种是内锡法，由含储锡层的多芯细丝、阻隔层和铜稳定体组成；第三种是粉末装管法，Nb/Nb合金管内填充富锡粉末，并嵌入铜稳定体中。 所有类型的Nb3Sn复合线的制备工艺共同点是，达到最终成品线尺寸后，需经过数天热处理形成Nb3SnA15相。热处理可以是一次或多次，且最后一次热处理温度在640℃左右或以上。该超导相很脆，易导致芯丝断裂，并伴随着超导性能的降低。 商业复合超导线具有高电流密度和小横截面积的特点，其主要应用于制作超导磁体。可以将超导体绕制在骨架上，然后与骨架一起进行热处理（先绕制后反应），也可以先把超导体进行热处理，然后再绕制成磁体（先反应后绕制）。绕制磁体时，复杂的应力会施加在磁体绕组上，因此在实际制造过程中，较少采用先反应后绕制的方法。 如果需要测试反应之前的、尚未形成超导相的复合超导体的力学性能，也可以采用本标准，或者采用IEC 61788-6。 当磁体通电励磁时，由于超导线的电流密度大，导线上会受到很大的电磁力。
