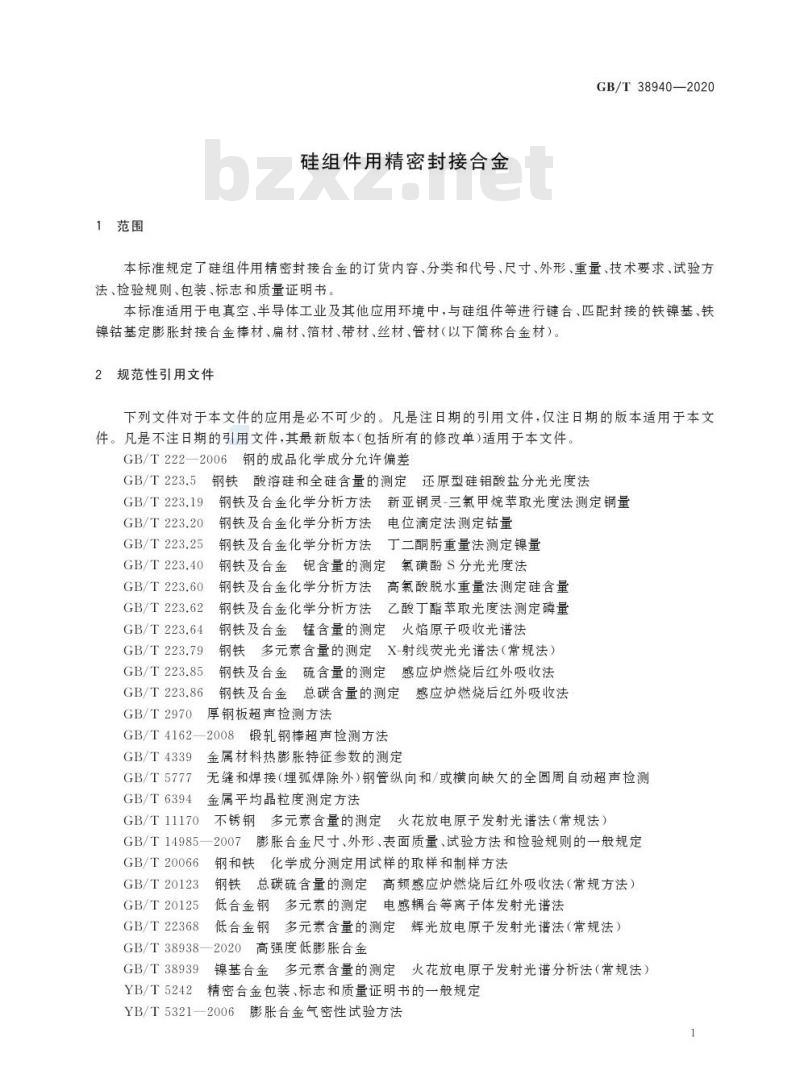

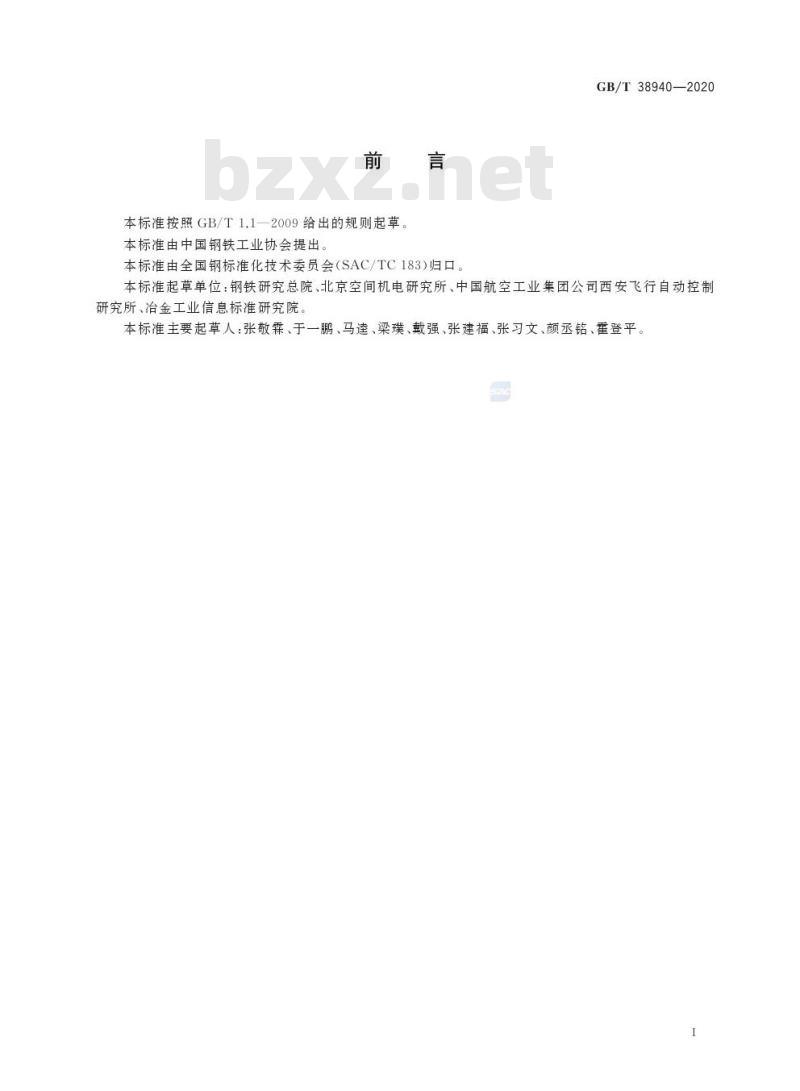

GB/T 38940—2020 硅组件用精密封接合金 Precision expansion alloys for sealing to silicon and silicon components 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：钢铁研究总院、北京空间机电研究所、中国航空工业集团公司西安飞行自动控制研究所、冶金工业信息标准研究院。 本标准主要起草人：张敬霖、于一鹏、马逵、梁璞、戴强、张建福、张习文、颜丞铭、霍登平。 1 范围 本标准规定了硅组件用精密封接合金的订货内容、分类和代号、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。本标准适用于电真空、半导体工业及其他应用环境中，与硅组件等进行键合、匹配封接的铁镍基、铁镍钻基定膨胀封接合金棒材、扁材、箔材、带材、丝材、管材（以下简称合金材）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 222—2006 钢的成品化学成分允许偏差 - GB/T 223.5 钢铁酸溶硅和全硅含量的测定 还原型硅钼酸盐分光光度法 - GB/T 223.19 钢铁及合金化学分析方法 新亚铜灵-三氯甲烷萃取光度法测定铜量 - GB/T 223.20 钢铁及合金化学分析方法 电位滴定法测定铬量 - GB/T 223.25 钢铁及合金化学分析方法 丁二酮重量法测定镍量 - GB/T 223.40 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 - GB/T 223.60 钢铁及合金硫含量的测定 氯磺酚S分光光度法 - GB/T 223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 - GB/T 223.64 钢铁及合金铬含量的测定 火焰原子吸收光谱法 - GB/T 223.79 钢铁及合金多元素含量的测定 X-射线荧光光谱法（常规法） - GB/T 223.85 钢铁及合金硫含量的测定 感应炉燃烧后红外吸收法 - GB/T 223.86 钢铁及合金总碳含量的测定 感应炉燃烧后红外吸收法 - GB/T 2970 金属材料热膨胀特征参数的测定 - GB/T 4162—2008 锻轧钢棒超声检测方法 - GB/T 4339 无缝和焊接（埋弧焊除外）钢管纵向和/或横向缺欠的全圆周自动超声检测 - GB/T 5777 金属平均晶粒度测定方法 - GB/T 6394 不锈钢多元素含量的测定 火花放电原子发射光谱法（常规法） - GB/T 11170 厚钢板超声检测方法 - GB/T 14985—2007 膨胀合金尺寸、外形、表面质量、试验方法和检验规则的一般规定 - GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 - GB/T 20123 钢铁总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法） - GB/T 20125 低合金钢多元素的测定 电感耦合等离子体发射光谱法 - GB/T 22368 低合金钢多元素含量的测定 辉光放电原子发射光谱法（常规法） - GB/T 38938—2020 镍基合金多元素含量的测定 火花放电原子发射光谱分析法（常规法） - GB/T 38939 高强度低膨胀合金 - YB/T 5242 精密合金包装、标志和质量证明书的一般规定 - YB/T 5321—2006 膨胀合金气密性试验方法 3 订货内容 按本标准订购的合同或订单至少应包括下列内容： a) 本标准编号； b) 产品名称； c) 牌号； d) 交货状态； e) 尺寸及允许偏差； f) 重量或数量； g) 其他特殊要求。 4 分类和代号 4.1 合金材按软硬程度可分为： a) 软态(S)； b) 硬态(H)。 4.2 合金材按加工方法可分为： a) 冷拉(WCD)； b) 冷拉磨光(WCDG)； c) 热轧（锻）态(WH)。 5 尺寸、外形和重量 合金材的尺寸、外形、重量及允许偏差应符合GB/T 14985—2007的有关规定。 6 技术要求 6.1 牌号和化学成分 合金的牌号和化学成分（熔炼分析和成品分析）应符合表1的规定。在满足本标准规定的情况下，允许镍、钴、铬、铜的化学成分偏离表1规定，但应满足GB/T 222—2006中表3的规定。 表1 牌号和化学成分 合金牌号：4J330、4J339 C含量：≤0.030
