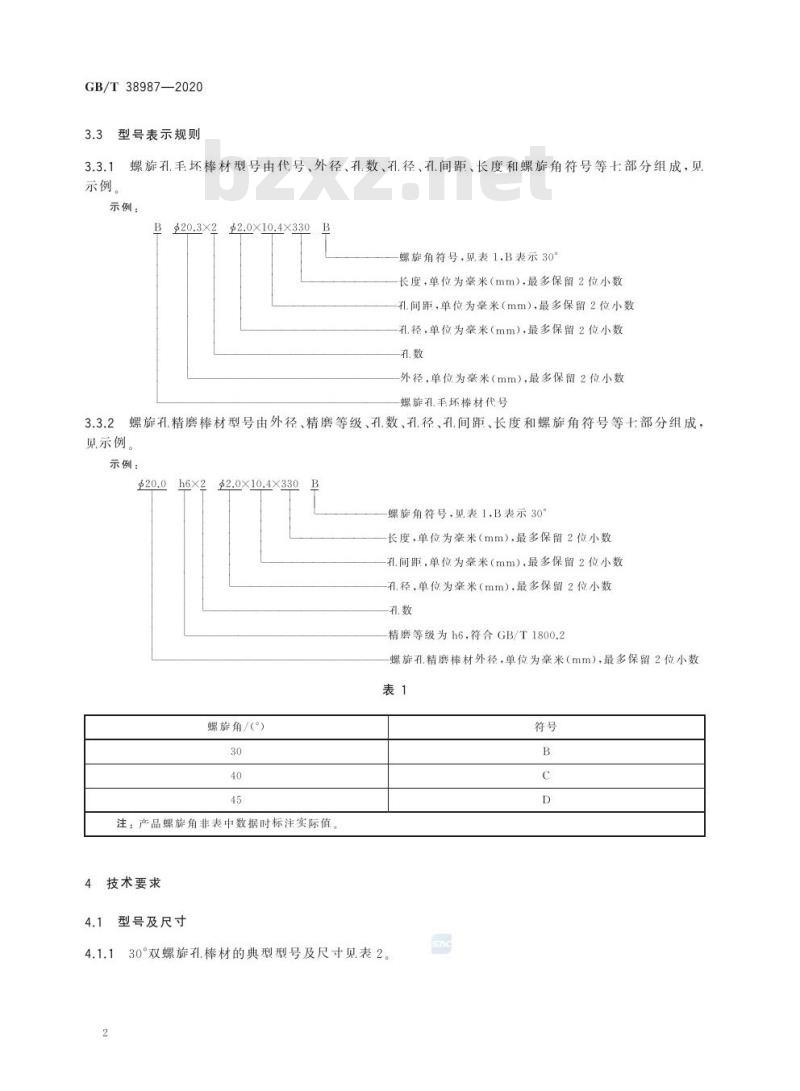

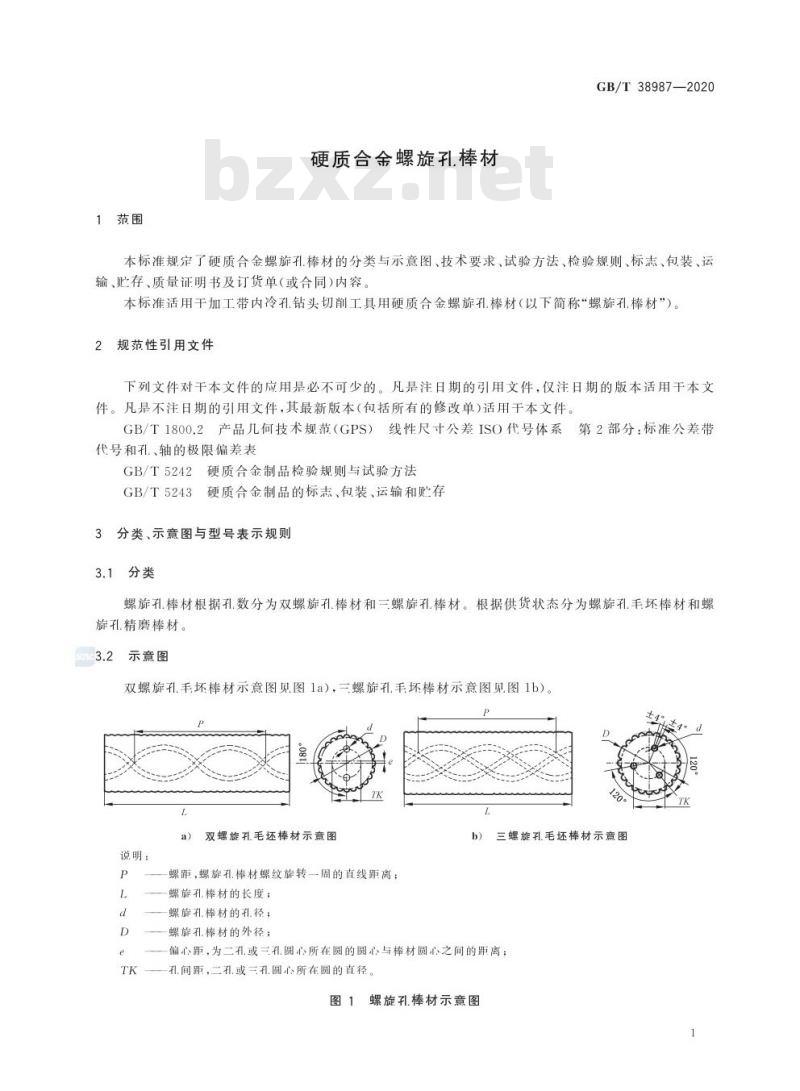

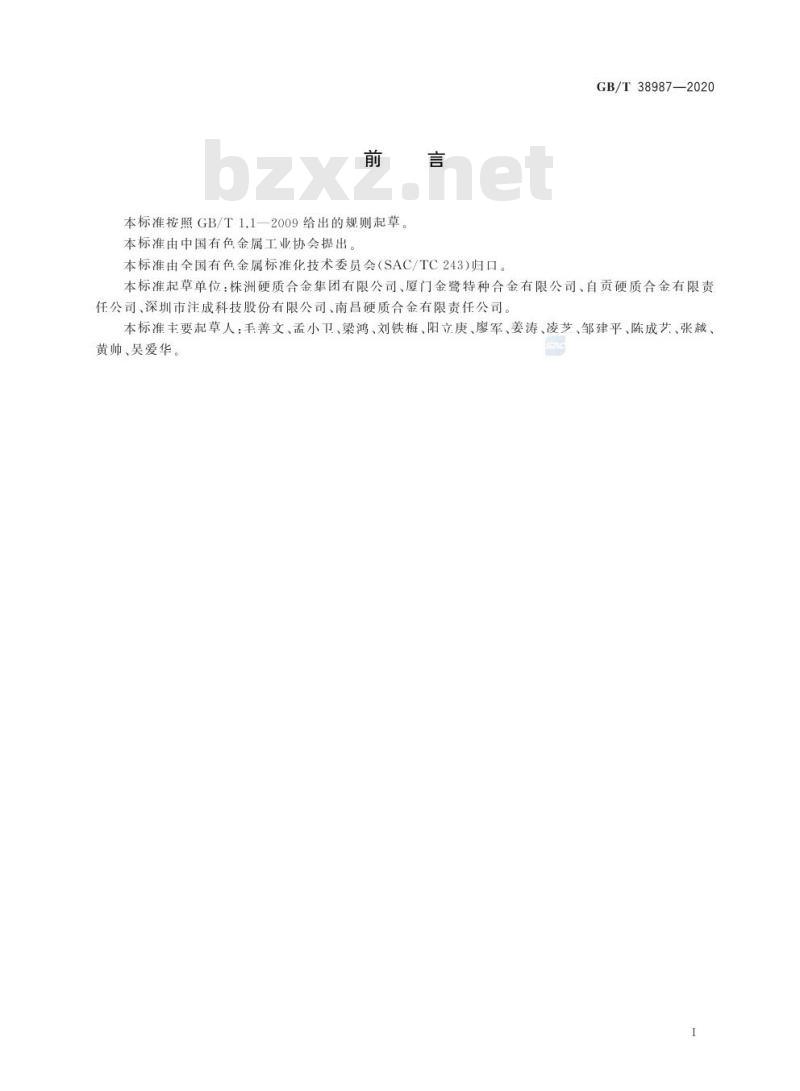

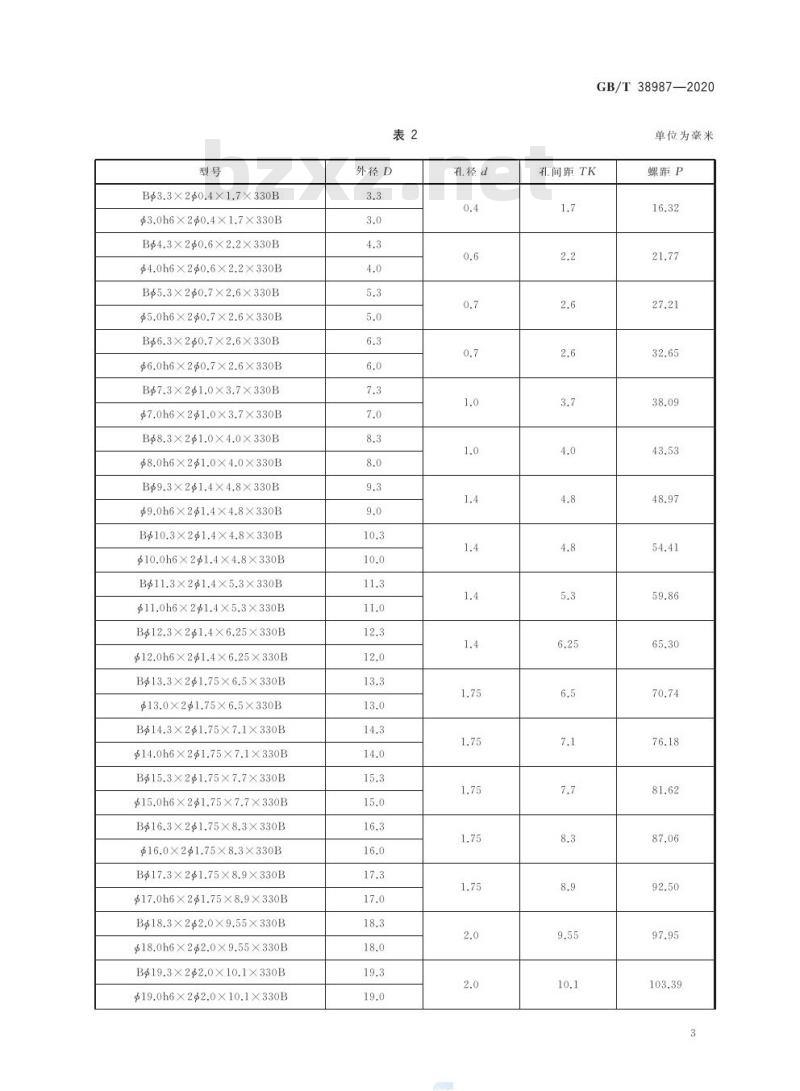

GB/T 38987—2020 硬质合金螺旋孔棒材 Cemented carbide rods with helical coolant holes 发布日期：2020-07-21 实施日期：2021-06-01 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：株洲硬质合金集团有限公司、厦门金鹭特种合金有限公司、自贡硬质合金有限责任公司、深圳市注成科技股份有限公司、南昌硬质合金有限责任公司。 本标准主要起草人：毛善文、孟小卫、梁鸿、刘铁梅、阳立庚、廖军、姜涛、凌芝、邹建平、陈成艺、张越、黄帅、吴爱华。 1 范围 本标准规定了硬质合金螺旋孔棒材的分类与示意图、技术要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及订货单（或合同）内容。本标准适用于加工带内冷孔钻头切削工具用硬质合金螺旋孔棒材（以下简称“螺旋孔棒材”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1800.2 产品几何技术规范（GPS）线性尺寸公差 ISO 代号体系 第2部分：标准公差带代号和孔、轴的极限偏差表 GB/T 5242 硬质合金制品检验规则与试验方法 GB/T 5243 硬质合金制品的标志、包装、运输和贮存 3 分类、示意图与型号表示规则 3.1 分类 螺旋孔棒材根据孔数分为双螺旋孔棒材和三螺旋孔棒材。根据供货状态分为螺旋孔毛坯棒材和螺旋孔精磨棒材。 3.2 示意图 双螺旋孔毛坯棒材示意图见图 1a)，三螺旋孔毛坯棒材示意图见图 1b)。 图 1 螺旋孔棒材示意图说明： P：螺距，螺旋孔棒材螺纹旋转一周的直线距离； L：螺旋孔棒材的长度； d：螺旋孔棒材的孔径； D：螺旋孔棒材的外径； e：偏心距，为二孔或三孔圆心所在圆的圆心与棒材圆心之间的距离； TK：孔间距，二孔或三孔圆心所在圆的直径。 3.3 型号表示规则 3.3.1 螺旋孔毛坯棒材型号由代号、外径、孔数、孔径、孔间距、长度和螺旋角符号等七部分组成，见示例： B$phi$20.3×2$phi$2.0×10.4×330B - B：螺旋孔毛坯棒材代号； - $phi$20.3：外径，单位为毫米（mm），最多保留2位小数； - 2：孔数； - $phi$2.0：孔径，单位为毫米（mm），最多保留2位小数； - 10.4：孔间距，单位为毫米（mm），最多保留2位小数； - 330：长度，单位为毫米（mm），最多保留2位小数； - B：螺旋角符号，见表 1，B 表示 30°。 （注：产品螺旋角非表中数据时标注实际值。） 3.3.2 螺旋孔精磨棒材型号由外径、精磨等级、孔数、孔径、孔间距、长度和螺旋角符号等七部分组成，见示例： $phi$20.0h6×2$phi$2.0×10.4×330B - $phi$20.0：外径，单位为毫米（mm），最多保留2位小数； - h6：精磨等级，符合 GB/T 1800.2； - 2：孔数； - $phi$2.0：孔径，单位为毫米（mm），最多保留2位小数； - 10.4：孔间距，单位为毫米（mm），最多保留2位小数； - 330：长度，单位为毫米（mm），最多保留2位小数； - B：螺旋角符号，见表 1，B 表示 30°。 表 1 螺旋角符号 30°、40°、45° 4 技术要求 4.1 型号及尺寸 4.1.1 30°双螺旋孔棒材的典型型号及尺寸见表 2。 表 2：30°双螺旋孔棒材典型型号及尺寸 | 毛坯棒材型号 | 精磨棒材型号 | | :--- | :--- | | B3.3×2$phi$0.4×1.7×330B | $phi$3.0h6×2$phi$0.4×1.7×330B | | B4.3×2$phi$0.6×2.2×330B | $phi$4.0h6×2$phi$0.6×2.2×330B | | B5.3×2$phi$0.7×2.6×330B | $phi$5.0h6×2$phi$0.7×2.6×330B | | B6.3×2$phi$0.7×2.6×330B | $phi$6.0h6×2$phi$0.7×2.6×330B | | B7.3×2$phi$1.0×3.7×330B | $phi$7.0h6×2$phi$1.0×3.7×330B | | B8.3×2$phi$1.0×4.0×330B | $phi$8.0h6×2$phi$1.0×4.0×330B | | B9.3×2$phi$1.4×4.8×330B | $phi$9.0h6×2$phi$1.4×4.8×330B | | B10.3×2$phi$1.4×4.8×330B | $phi$10.0h6×2$phi$1.4×4.8×330B | | B11.3×2$phi$1.4×5.3×330B | $phi$11.0h6×2$phi$1.4×5.3×330B |
