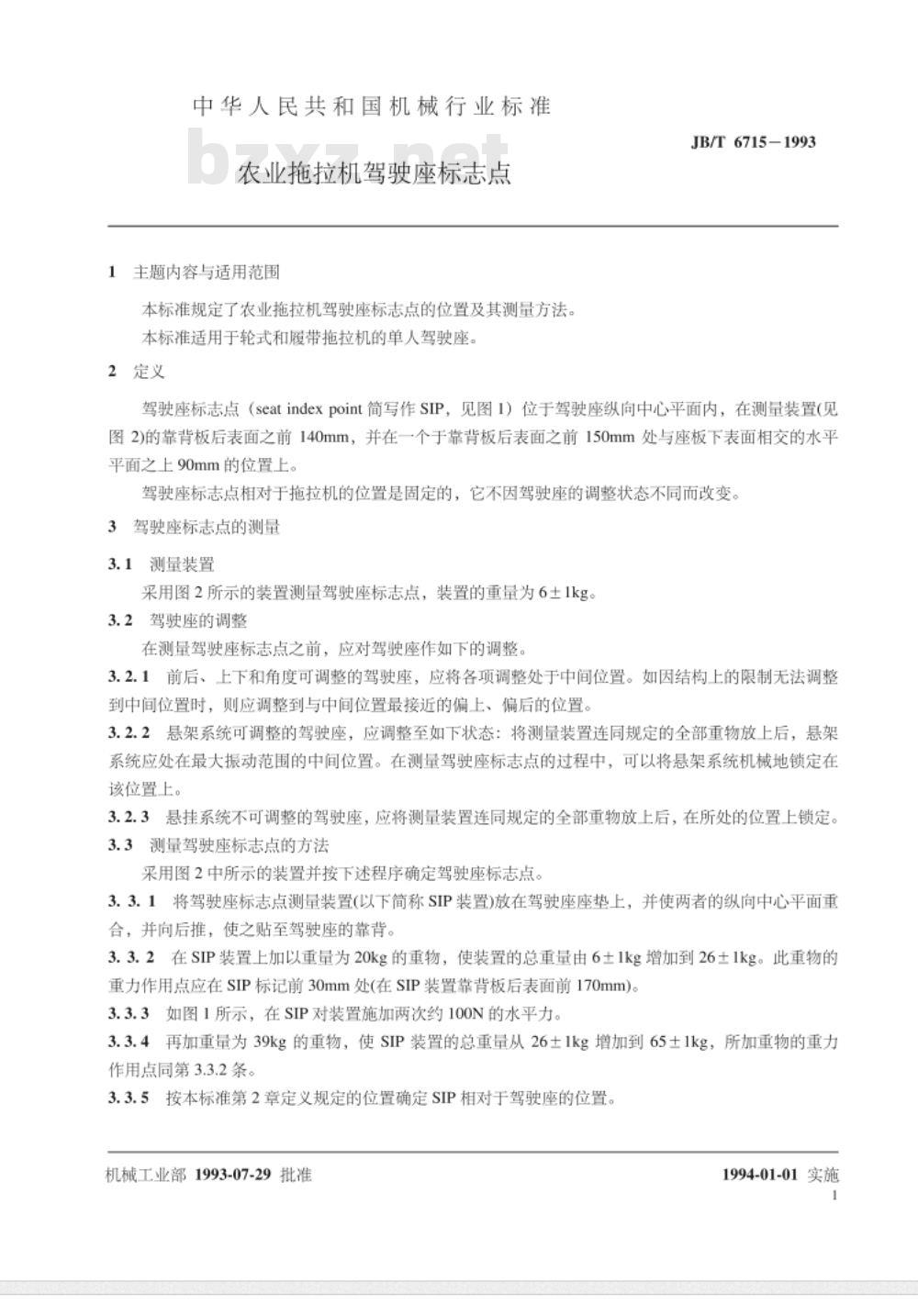

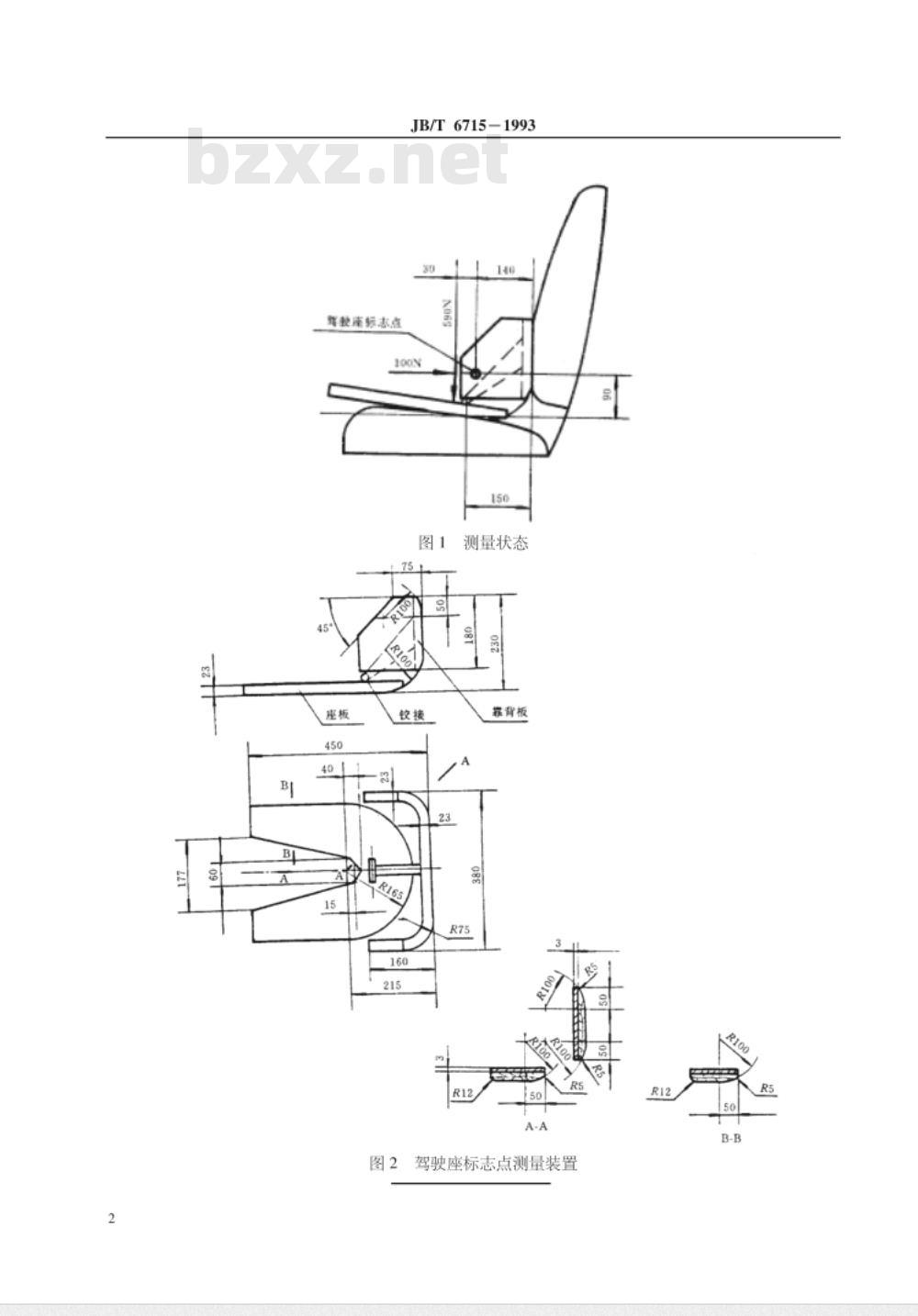

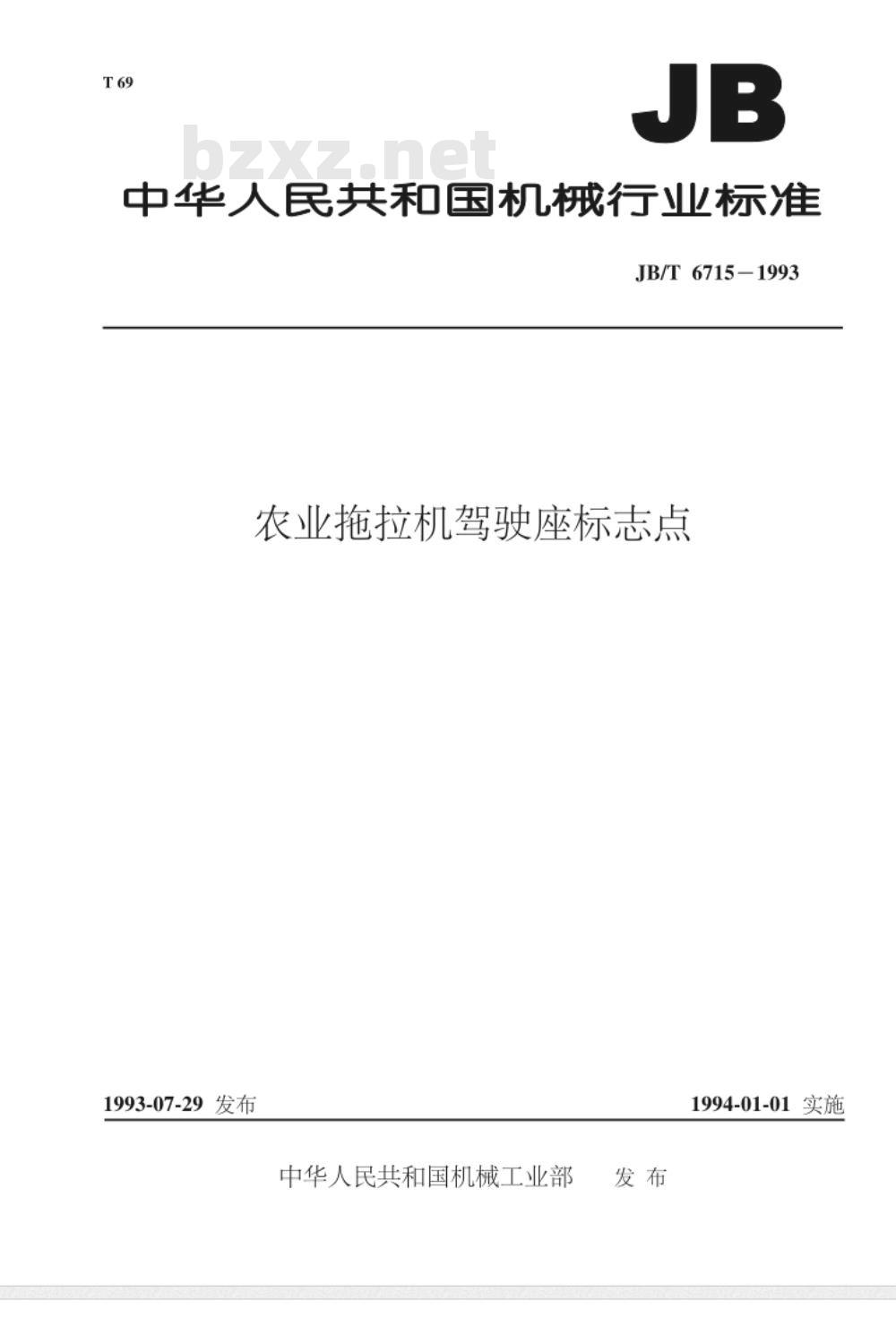

中华人民共和国机械行业标准 JB/T 6715-1993 农业拖拉机驾驶座标志点 1. 范围 本标准规定了农业拖拉机驾驶座标志点的位置及其测量方法。本标准适用于轮式和履带拖拉机的单人驾驶座。 2. 定义 驾驶座标志点（Seat Index Point，简称SIP，见图1）位于驾驶座纵向中心平面内，在测量装置（见图2）的靠背板后表面之前140mm，并在一个于靠背板后表面之前150mm处与座板下表面相交的水平平面之上90mm的位置上。驾驶座标志点相对于拖拉机的位置是固定的，它不因驾驶座的调整状态不同而改变。 3. 驾驶座标志点的测量 3.1 测量装置 采用图2所示的装置测量驾驶座标志点，装置的重量为6±1kg。 3.2 驾驶座的调整 在测量驾驶座标志点之前，应对驾驶座作如下调整： 3.2.1 前后、上下和角度可调整的驾驶座，应将各项调整处于中间位置。如因结构上的限制无法调整到中间位置时，则应调整到与中间位置最接近的偏上、偏后的位置。 3.2.2 悬架系统可调整的驾驶座，应调整至如下状态：将测量装置连同规定的全部重物放上后，悬架系统应处在最大振动范围的中间位置。在测量驾驶座标志点的过程中，可以将悬架系统机械地锁定在该位置上。 3.2.3 悬挂系统不可调整的驾驶座，应将测量装置连同规定的全部重物放上后，在所处的位置上锁定。 3.3 测量驾驶座标志点的方法 采用图2中所示的装置并按下述程序确定驾驶座标志点： 3.3.1 将驾驶座标志点测量装置（以下简称SIP装置）放在驾驶座座垫上，并使两者的纵向中心平面重合，并向后推，使之贴至驾驶座的靠背。 3.3.2 在SIP装置上加以重量为20kg的重物，使装置的总重量由6±1kg增加到26±1kg。此重物的重力作用点应在SIP标记前30mm处（在SIP装置靠背板后表面前170mm）。 3.3.3 如图1所示，在SIP装置上施加两次约100N的水平力。 3.3.4 再加重量为39kg的重物，使SIP装置的总重量从26±1kg增加到65±1kg，所加重物的重力作用点同第3.3.2条。 3.3.5 按本标准第2章定义规定的位置确定SIP相对于驾驶座的位置。 附加说明： 本标准由全国拖拉机标准化技术委员会提出，由机械工业部洛阳拖拉机研究所归口，并负责起草。主要起草人施干青。本标准代替原GB6236-86《农业拖拉机驾驶座标志点》。
