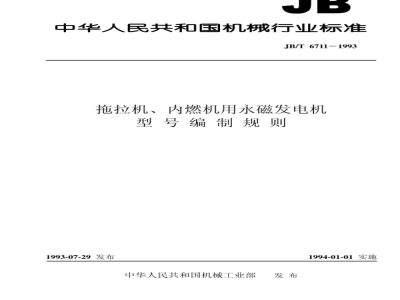

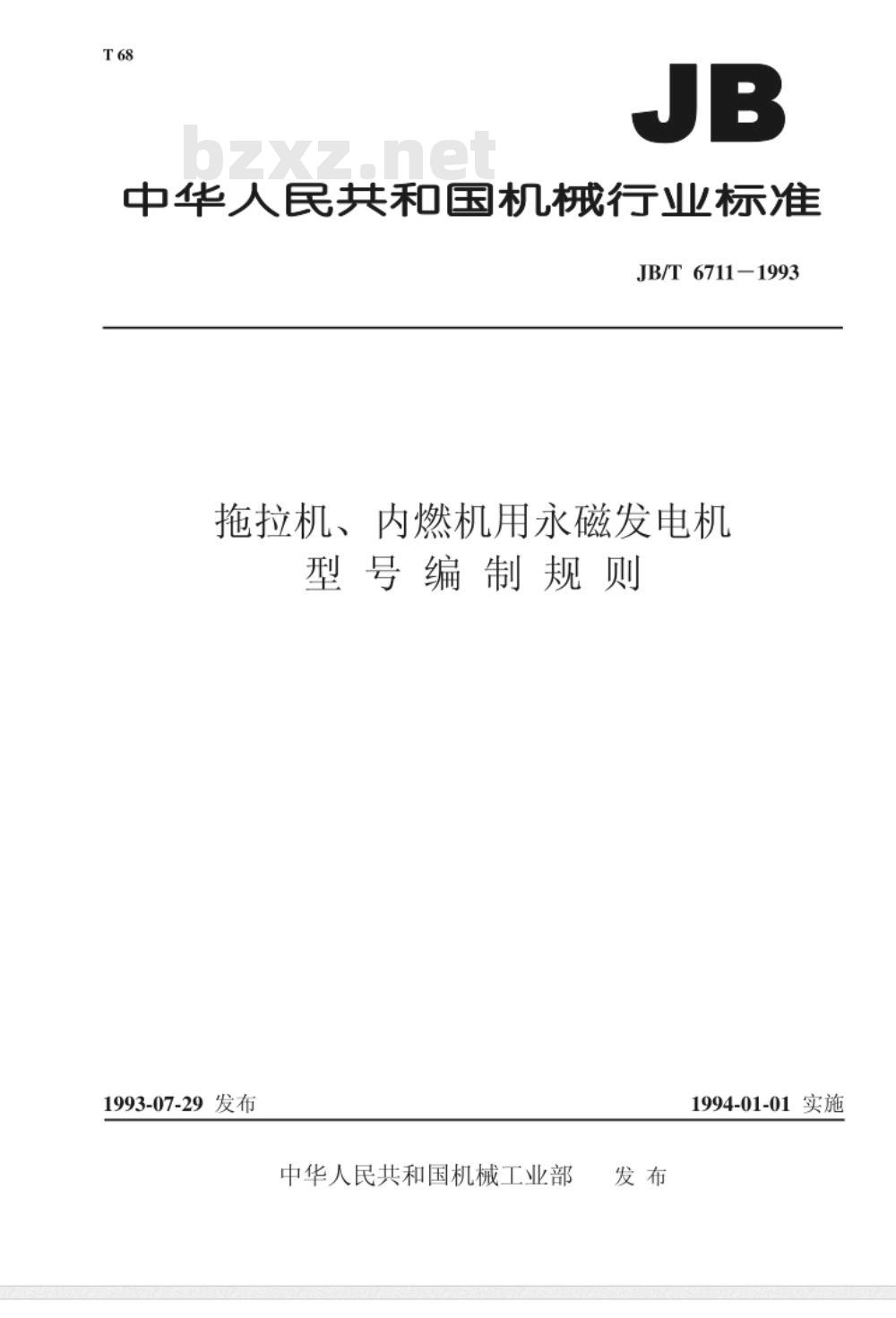

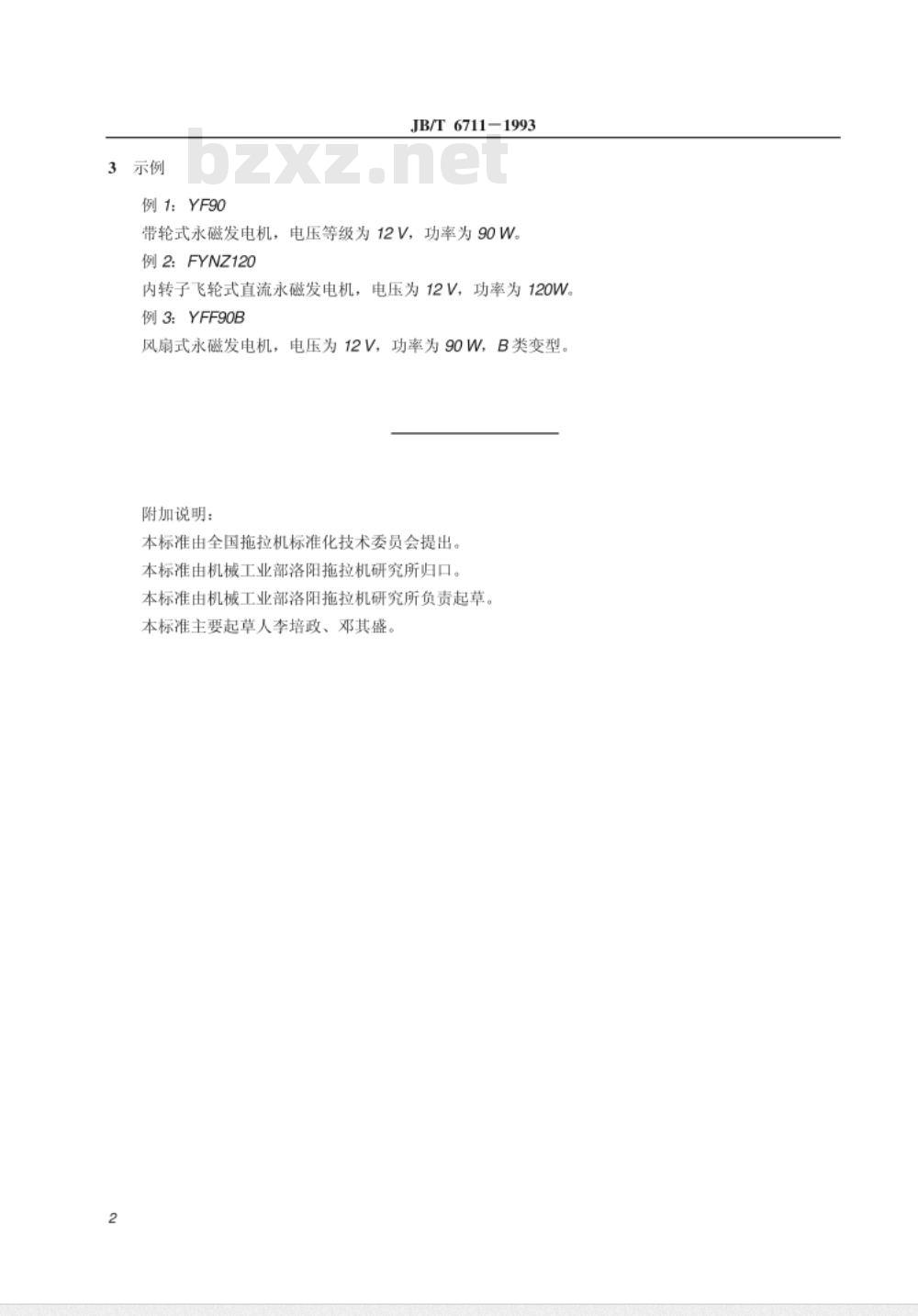

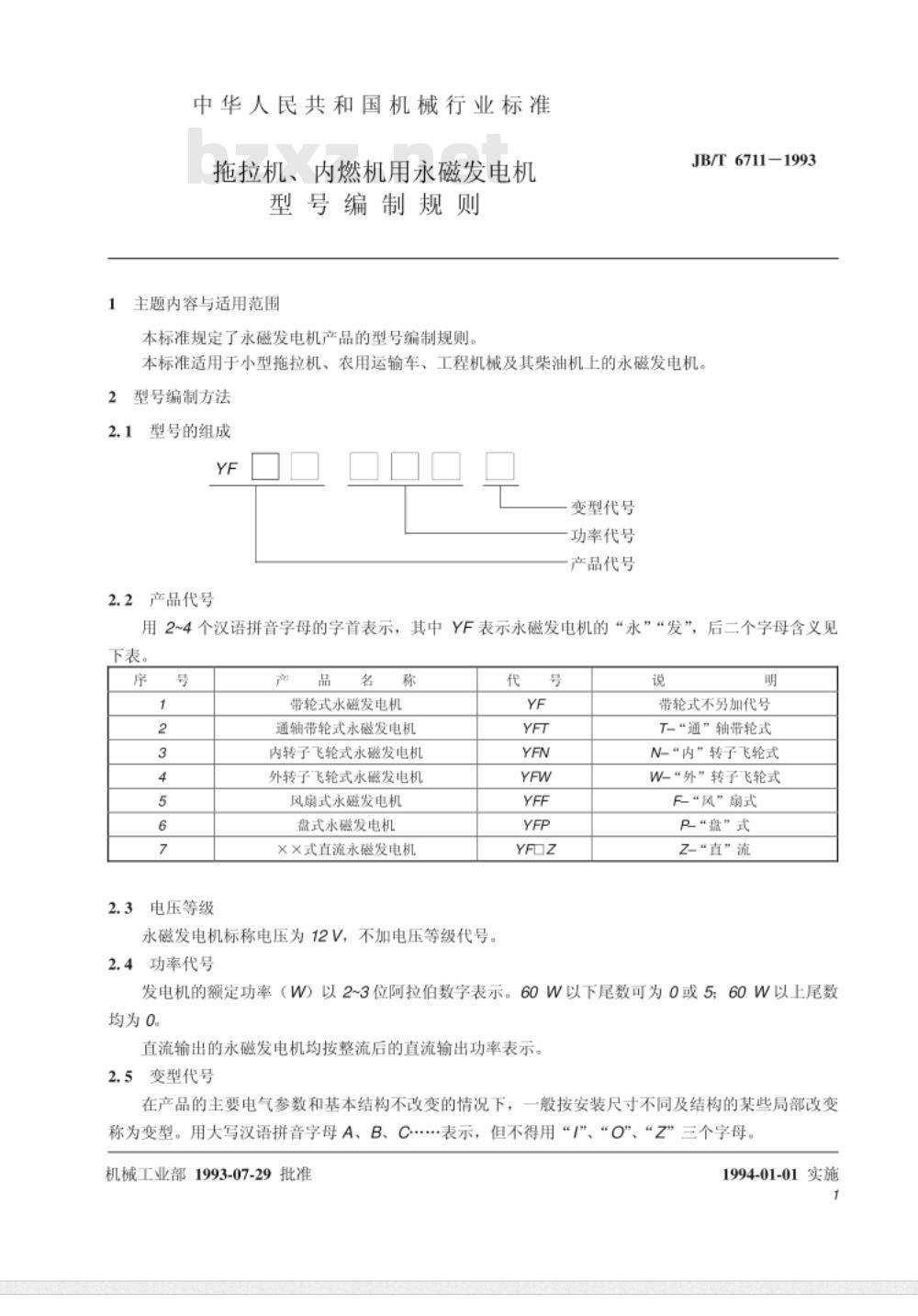

中华人民共和国机械行业标准 JB/T 6711-1993 拖拉机、内燃机用永磁发电机型号编制规则 1993年7月29日发布 中华人民共和国机械工业部发布 1994年1月1日实施 1 主题内容与适用范围 本标准规定了永磁发电机产品的型号编制规则，适用于小型拖拉机、农用运输车、工程机械及其柴油机上的永磁发电机。 2 型号编制方法 2.1 型号的组成 型号由变型代号、功率代号、产品代号三部分组成。 2.2 产品代号 产品代号用2~4个汉语拼音字母的字首表示，其中YF表示永磁发电机的“永”和“发”，后二个字母含义见下表。 表：产品名称与电压等级 | 序号 | 产品名称 | 电压等级 | |------|----------------------------------|---------| | 1 | 带轮式永磁发电机 | 12V | | 2 | 通轴带轮式永磁发电机 | 12V | | 3 | 内转子飞轮式永磁发电机 | 12V | | 4 | 外转子飞轮式永磁发电机 | 12V | | 5 | 风扇式永磁发电机 | 12V | | 6 | 盘式永磁发电机 | 12V | | 7 | XX式直流永磁发电机 | 12V | 2.3 功率代号 功率代号使用以下标识： | 代号 | 说明 | |------|----------------------------------| | YF | 带轮式永磁发电机 | | YFT | 通轴带轮式永磁发电机 | | YFN | 内转子飞轮式永磁发电机 | | YFW | 外转子飞轮式永磁发电机 | | YFF | 风扇式永磁发电机 | | YFP | 盘式永磁发电机 | | YFZ | 直流永磁发电机 | 2.4 变型代号 在产品的主要电气参数和基本结构不改变的情况下，一般按安装尺寸不同及结构的某些局部改变称为变型。用大写汉语拼音字母A、B、C表示，但不得使用“}”、“O”、“Z”三个字母。 3 示例 例1：YF90 —— 带轮式永磁发电机，电压等级为12V，功率为90W。 例2：FYNZ120 —— 内转子飞轮式直流永磁发电机，电压为12V，功率为120W。 例3：YFF90B —— 风扇式永磁发电机，电压为12V，功率为90W，B类变型。 附加说明： 本标准由全国拖拉机标准化技术委员会提出，由机械工业部洛阳拖拉机研究所归口，上海汽车电器总厂负责起草。主要起草人：李培政、邓其盛。
