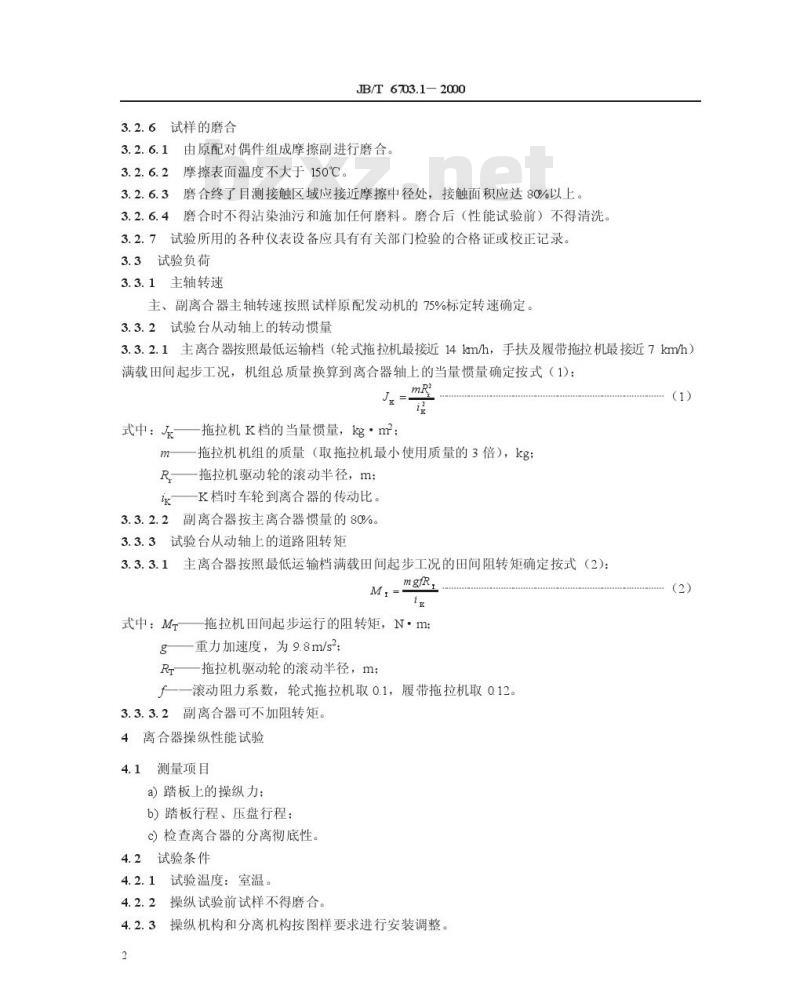

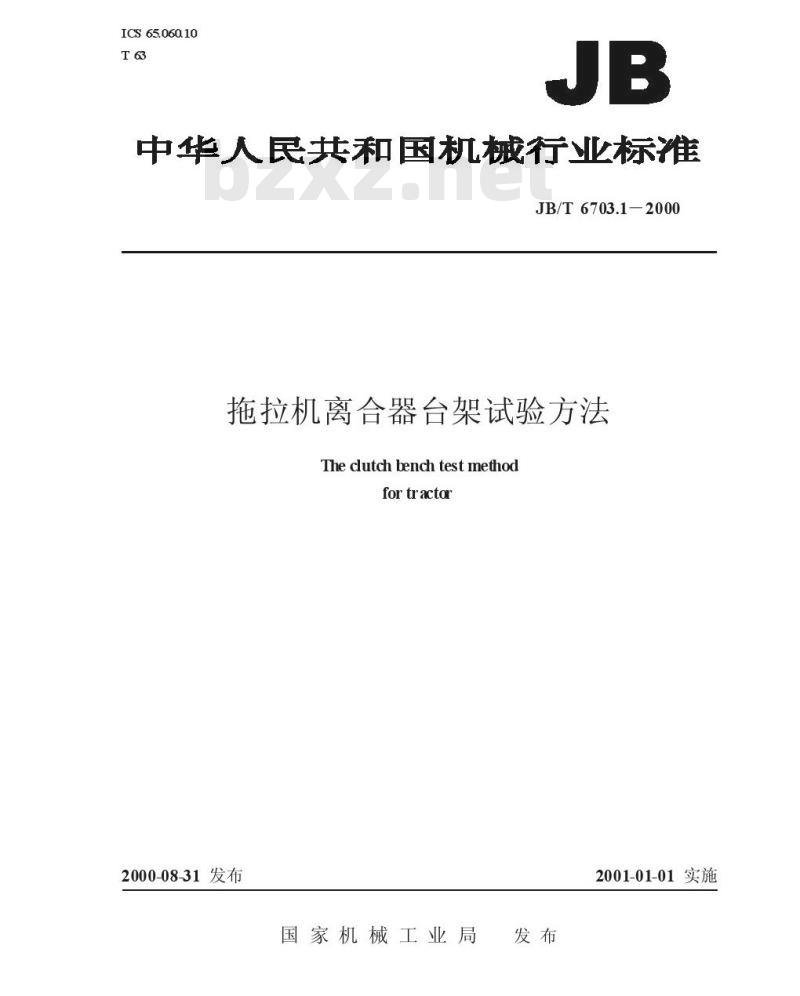

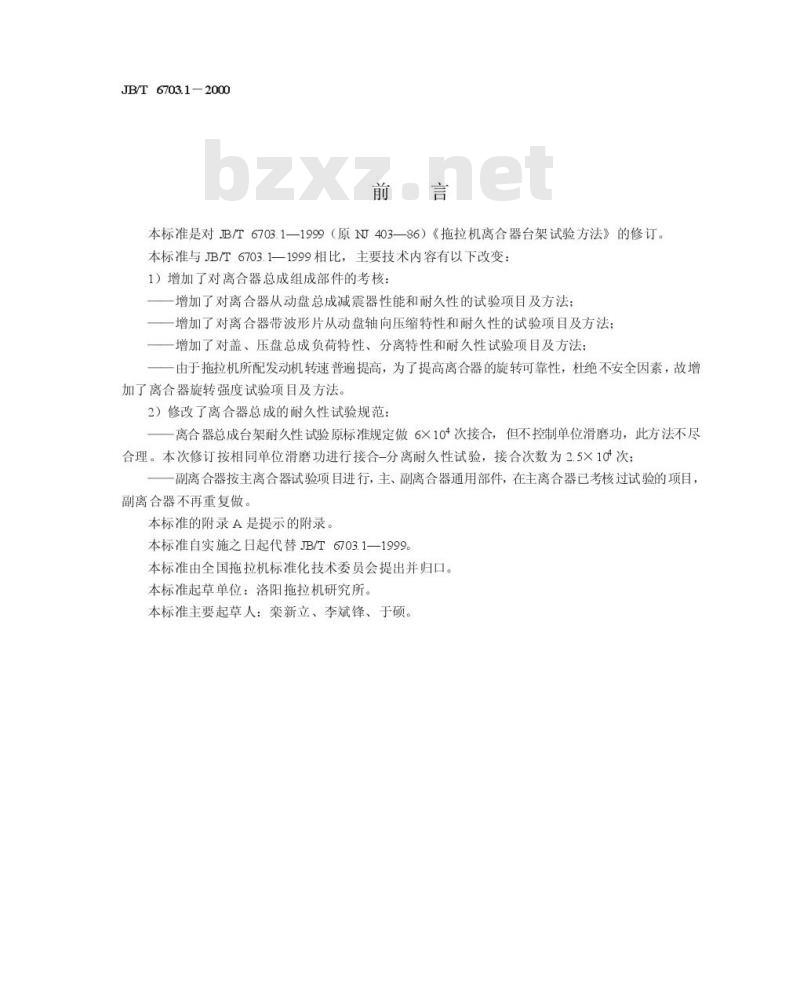

中华人民共和国机械行业标准 拖拉机离合器台架试验方法 JB/T 6703.1-2000 发布日期：2000-08-31 实施日期：2001-01-01 本标准是对 JB/T 6703.1—1999（原 NV403—86）《拖拉机离合器台架试验方法》的修订。与 JB/T 6703.1—1999 相比，本标准增加和修改了多个技术内容。主要改动包括： 1. 增加了对离合器总成组成部件的考核：增加了对离合器从动盘总成减震器性能和耐久性的试验项目及方法；增加了对离合器带波形片从动盘轴向压缩特性和耐久性的试验项目及方法；增加了对盖、压盘总成负荷特性、分离特性和耐久性试验项目及方法；增加了离合器旋转强度试验项目及方法，以提高离合器的旋转可靠性，杜绝不安全因素。 2. 修改了离合器总成的耐久性试验规范，修订后的试验方法更合理，接合次数为 2.5X104 次，副离合器不再重复做已考核过的试验项目。 本标准自实施之日起代替 JB/T 6703.1—1999，由全国拖拉机标准化技术委员会提出并归口，洛阳拖拉机研究所负责起草，主要起草人栾新立、李斌锋、于硕。 1 范围 本标准规定了拖拉机干式摩擦离合器总成及其部件的台架试验方法，适用于拖拉机用摩擦离合器（以下简称离合器），其他农业机械离合器可参照执行。 2 引用标准 本标准中引用的标准包括： JB/T 5184—1991 拖拉机飞轮和离合器超速试验方法。 3 总则 3.1 试验项目 3.1.1 离合器操纵性能试验； 3.1.2 从动盘总成减震器的扭转静特性及耐久性试验； 3.1.3 带波形片的从动盘总成轴向压缩特性及耐久性试验； 3.1.4 离合器盖、压盘总成性能及耐久性试验； 3.1.5 离合器旋转强度试验； 3.1.6 离合器静摩擦转矩的测定； 3.1.7 离合器起步性能和热负荷性能试验； 3.1.8 离合器摩擦片的热衰退性能试验； 3.1.9 离合器总成耐久性试验。 3.2 试验准备 3.2.1 安装温差电偶：温差电偶应安装在受热严重、热容量较小的摩擦片配对偶件的摩擦中径处的摩擦表面上。 3.2.2 检查从动盘总成各处是否松动。 3.2.3 测量从动盘总成摩擦中径处的厚度。 3.2.4 测量离合器的压紧力。 3.2.5 按图样要求调整分离杠杆位置。 3.2.6 试样的磨合：由原配对偶件组成摩擦副进行磨合，磨合表面温度不大于 150℃，并确保接触面积达到 80%以上。 3.3 试验负荷 3.3.1 主轴转速：主、副离合器主轴转速应按试样原配发动机的 75% 标定转速确定。 3.3.2 试验台从动轴上的转动惯量：主离合器按照最低运输档满载田间起步工况确定，副离合器按主离合器惯量的 80% 进行计算。
