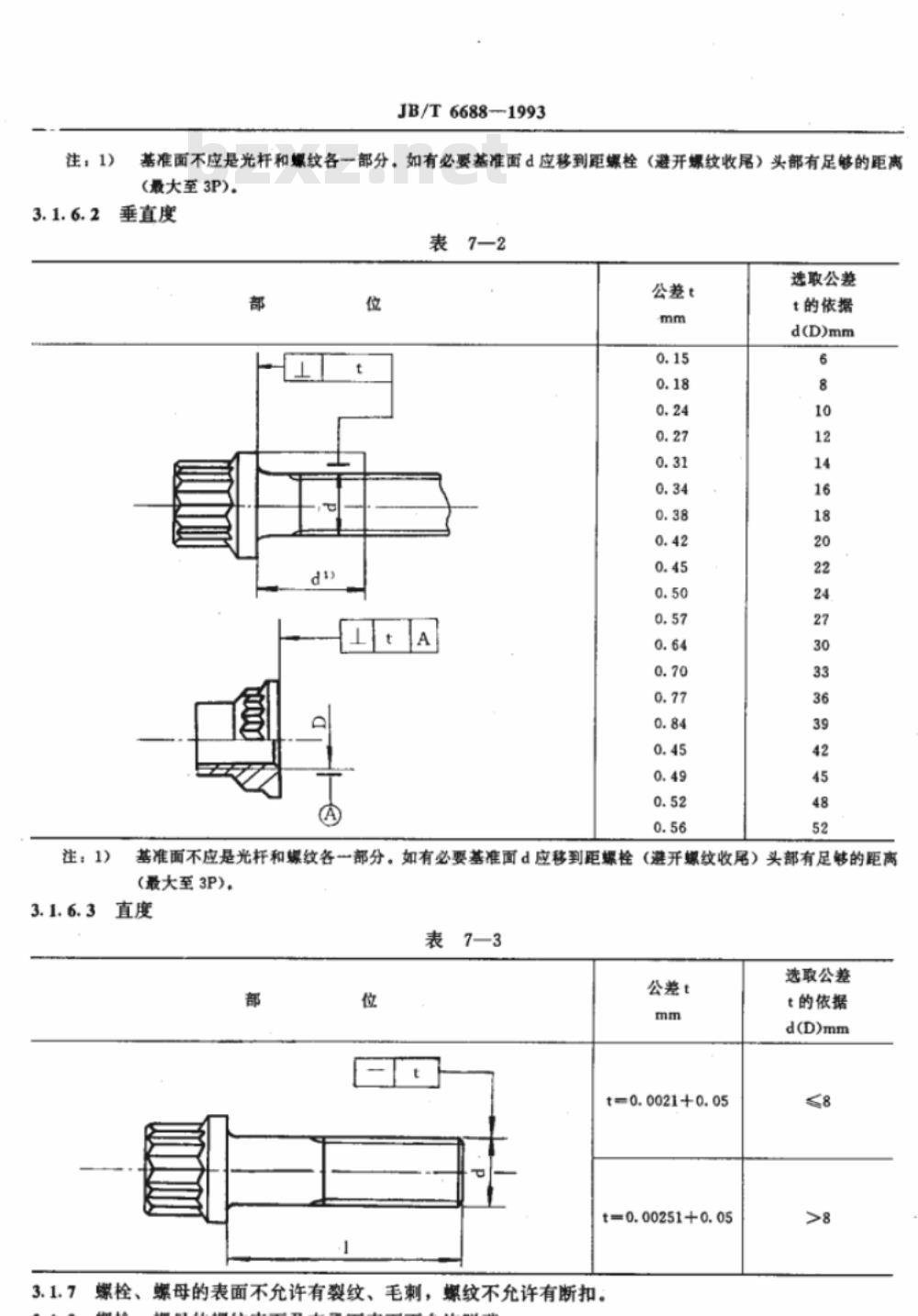

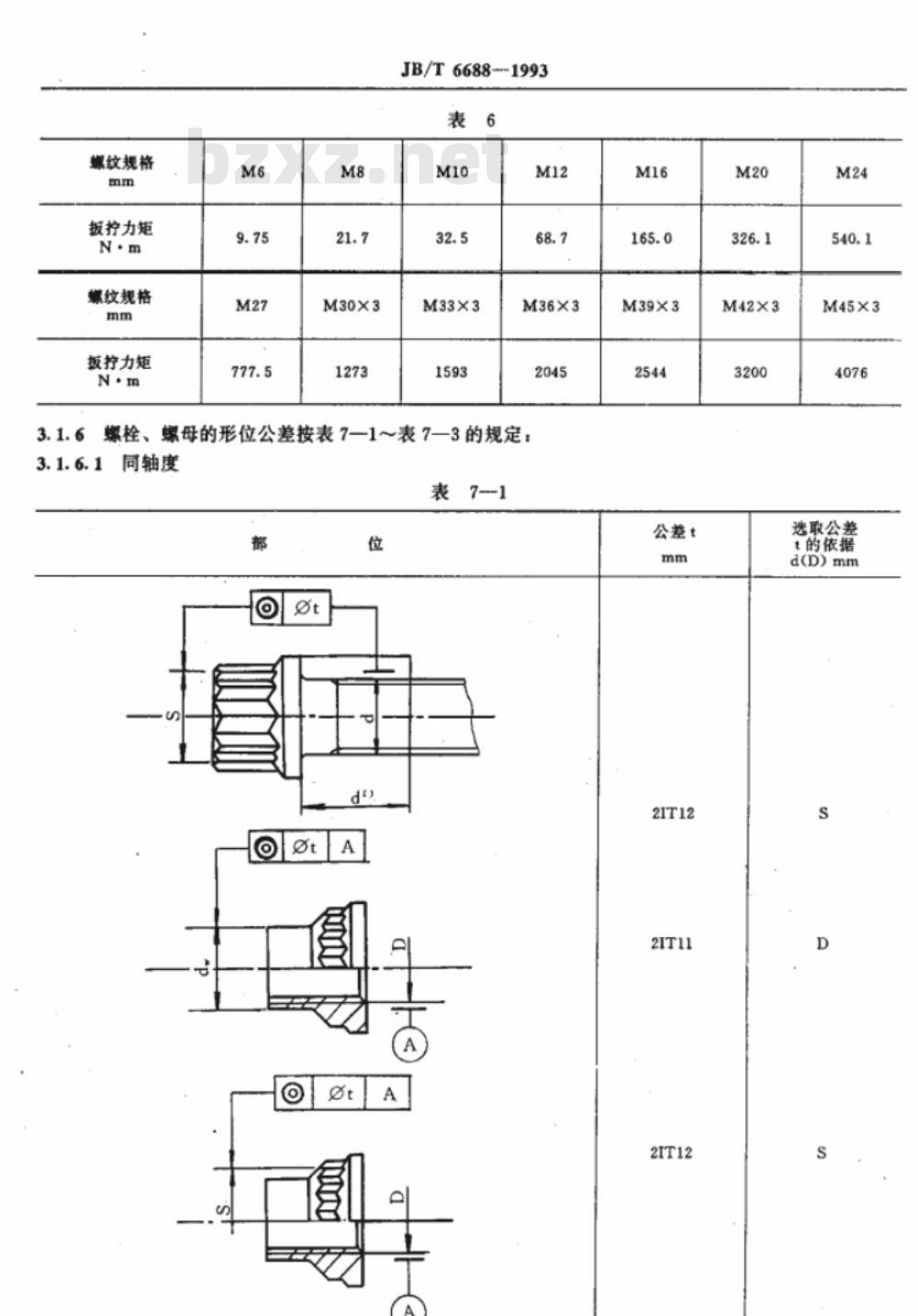

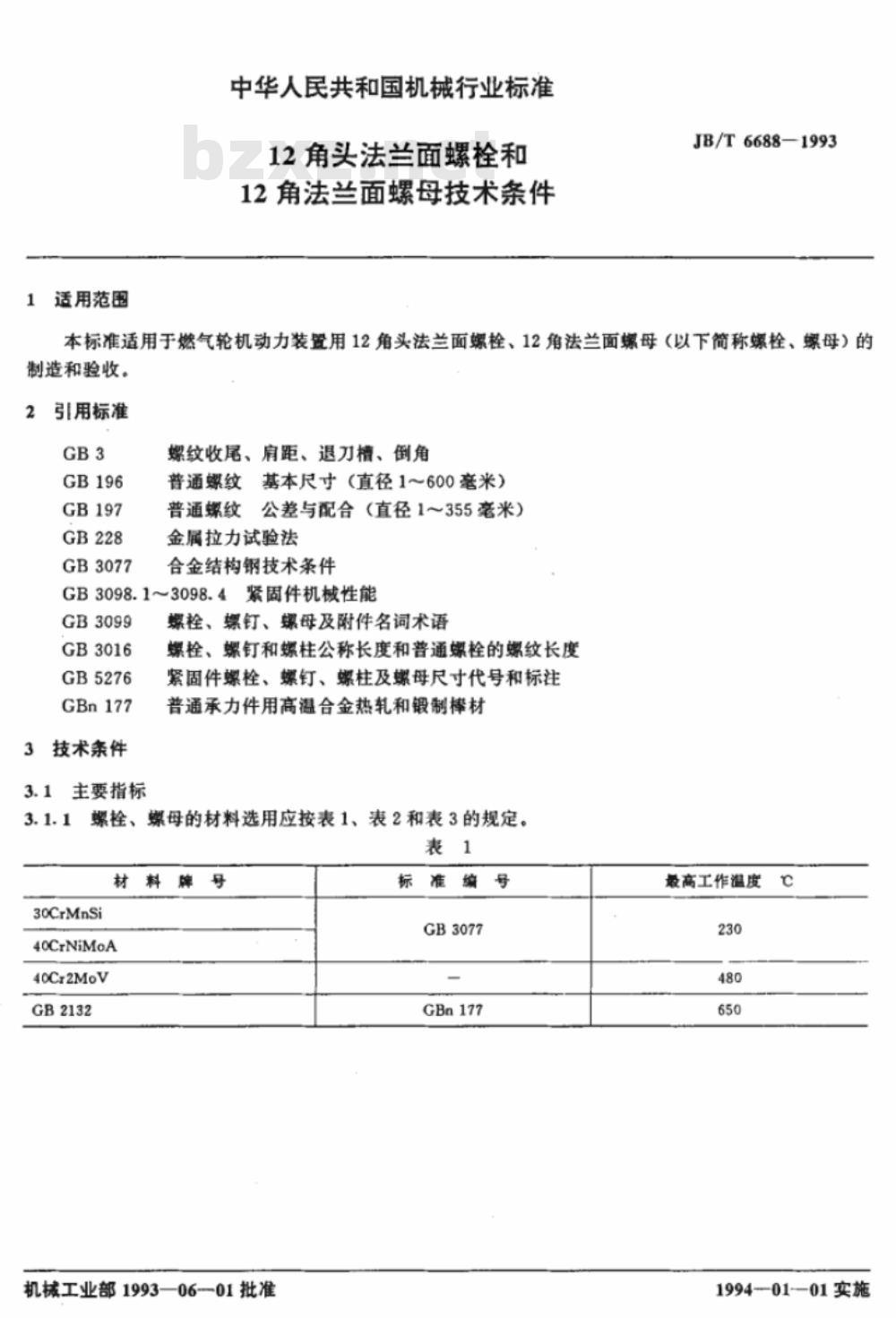

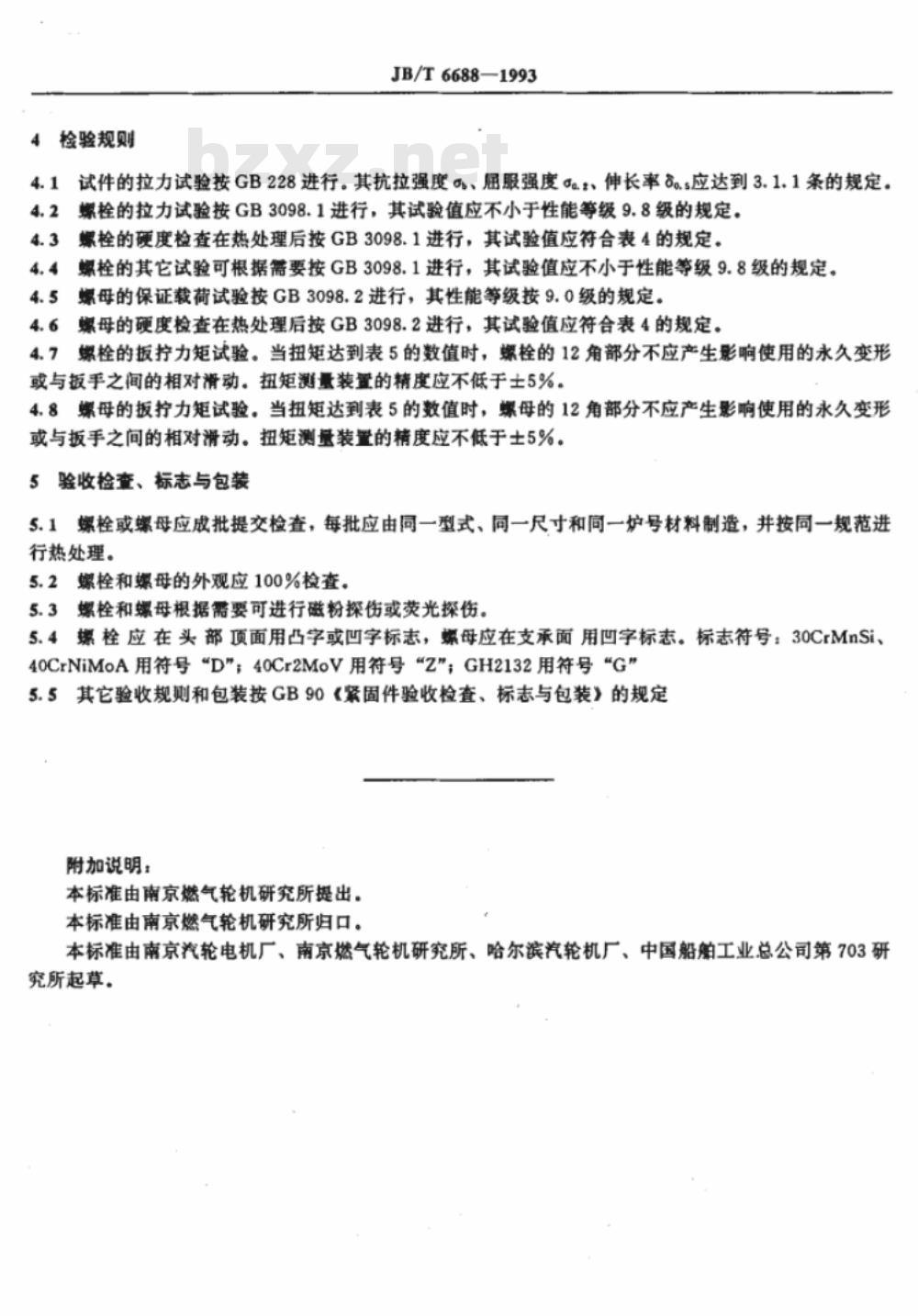

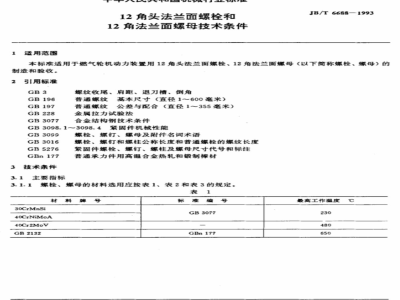

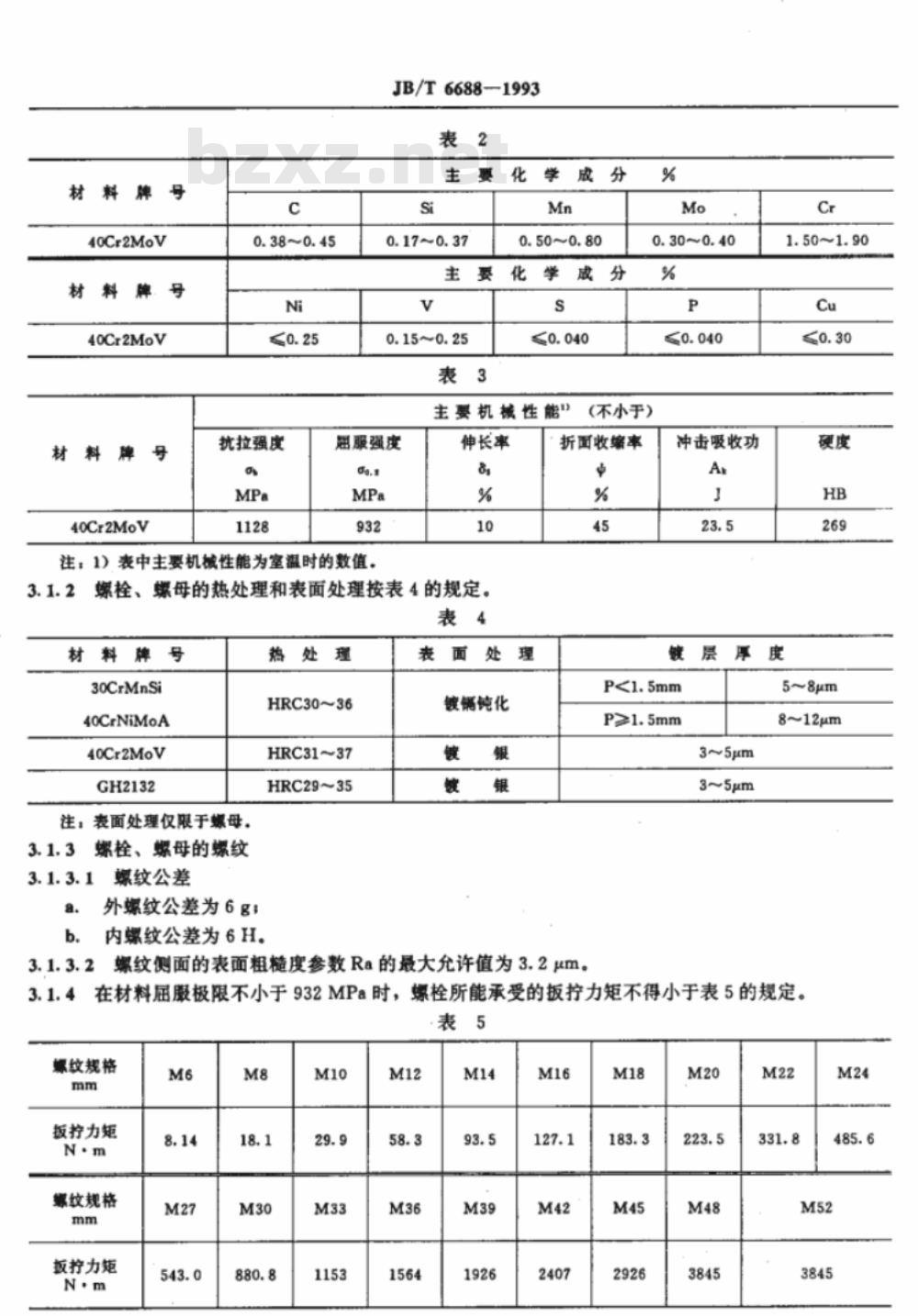

中华人民共和国机械行业标准 JB/T 6688-1993 12角头法兰面螺栓和12角法兰面螺母技术条件 1993-06-01发布 机械工业部发布 1994-01-01实施 1 适用范围 本标准适用于燃气轮机动力装置用12角头法兰面螺栓、12角法兰面螺母（以下简称螺栓、螺母）的制造和验收。 2 引用标准 GB196、GB197、GB228、GB3077、GB3098.1～3098.4、GB3016、GB5276等相关标准。 3 技术条件 3.1 主要指标 螺栓、螺钉、螺母及附件的名词术语，螺栓、螺钉和螺柱的公称长度、螺纹长度、尺寸代号和标注等，均应符合相应标准要求。螺栓、螺母的材料选用应按照表1、表2和表3的规定。 3.1.1 材料选用 材料牌号包括30CrMnSi、40CrNiMoA、40Cr2MoV等，材料的抗拉强度、化学成分等应符合标准要求。 表1：材料牌号与抗拉强度 | 材料牌号 | 抗拉强度 (MPa) | 最高工作温度 (°C) | | --- | --- | --- | | 30CrMnSi | 1128 | 230 | | 40CrNiMoA | 1200 | 480 | | 40Cr2MoV | 1300 | 650 | 3.1.2 螺栓与螺母的热处理和表面处理 螺栓、螺母的热处理应符合表4的要求，表面处理可选择镀镉、镀银等。 表4：螺栓与螺母的热处理与表面处理 | 材料牌号 | 热处理硬度 (HRC) | 表面处理 | | --- | --- | --- | | 30CrMnSi | 30～36 | 镀镉 | | 40CrNiMoA | 31～37 | 镀银 | | 40Cr2MoV | 29～35 | 镀银 | 3.1.3 螺纹公差 外螺纹公差为6g，内螺纹公差为6H。螺纹侧面的表面粗糙度参数Ra的最大允许值为3.2μm。 3.1.4 扭矩要求 螺栓的拧力矩应符合表5的规定。 表5：螺纹规格与拧力矩 | 螺纹规格 (mm) | 扳拧力矩 (N·m) | | --- | --- | | M6 | 8.14 | | M8 | 18.1 | | M10 | 29.9 | | M12 | 58.3 | | M16 | 127.1 | | M20 | 223.5 | | M24 | 485.6 | | M27 | 543.0 | | M30 | 880.8 | | M33 | 1153 | | M36 | 1564 | | M39 | 1926 | 3.1.5 形位公差 螺栓、螺母的形位公差应符合表7-1的要求，包括同轴度、垂直度等。 表7-1：同轴度公差 | 螺纹规格 (mm) | 公差 (mm) | | --- | --- | | M6 | 0.15 | | M20 | 0.30 | | M24 | 0.40 | | M36 | 0.60 | | M42 | 0.75 | 3.1.6 基准面要求 基准面不应是光杆和螺纹的各一部分。如有必要，基准面应移到距螺栓头部有足够距离的位置（最大至3P）。 本标准由机械工业部批准并实施，实施时间为1994年1月1日。
