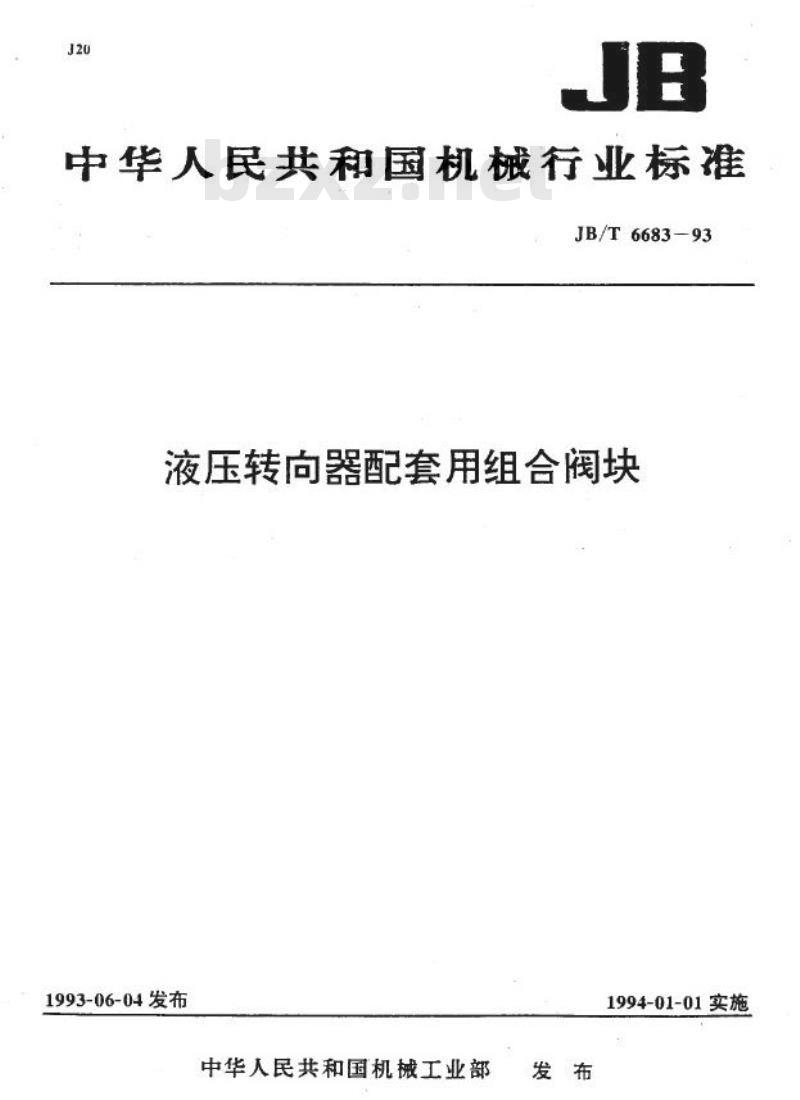

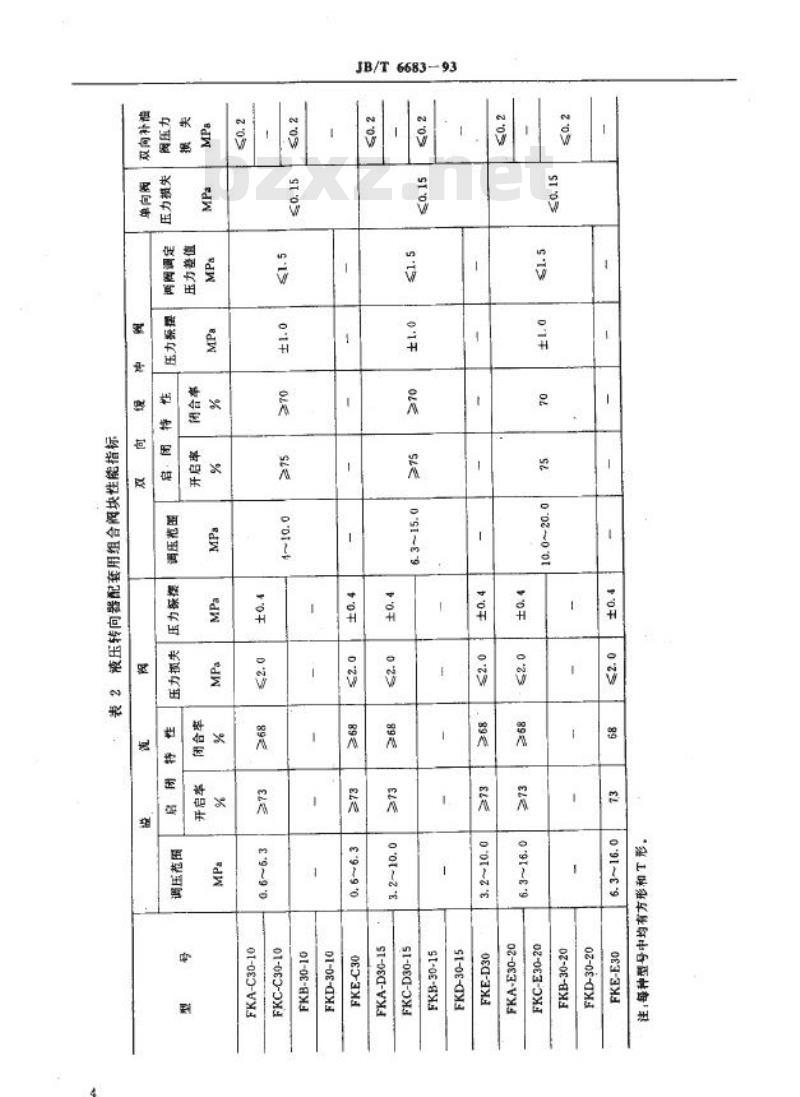

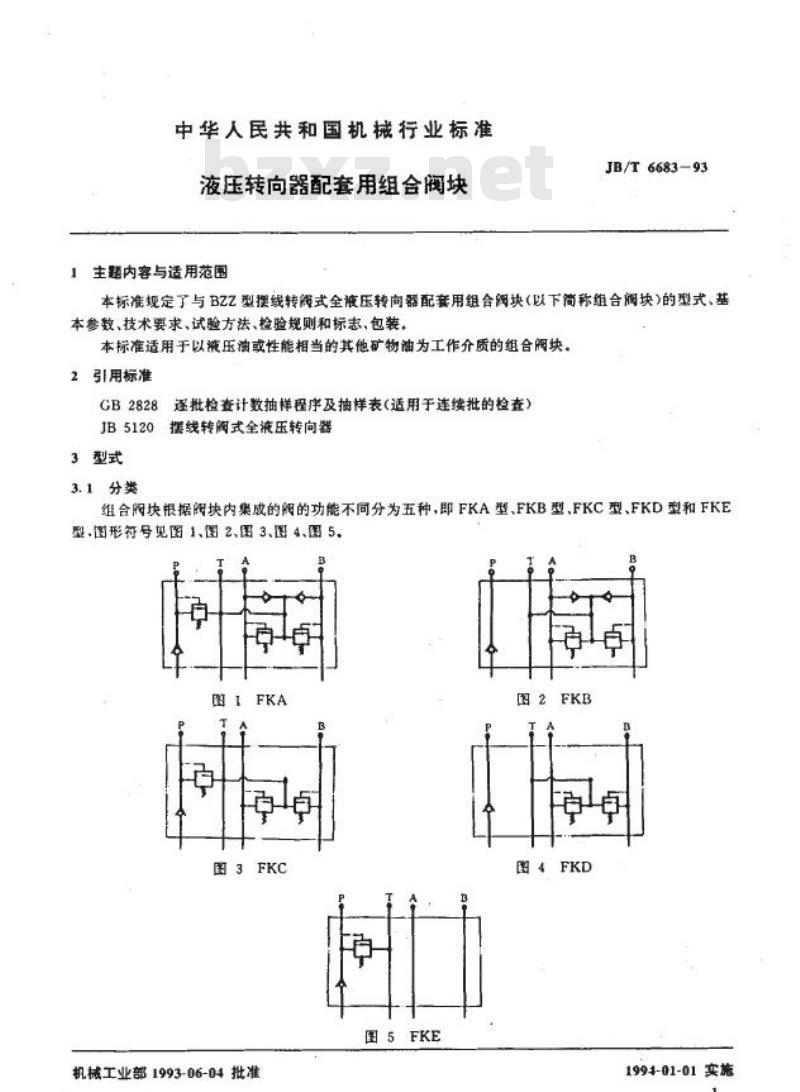

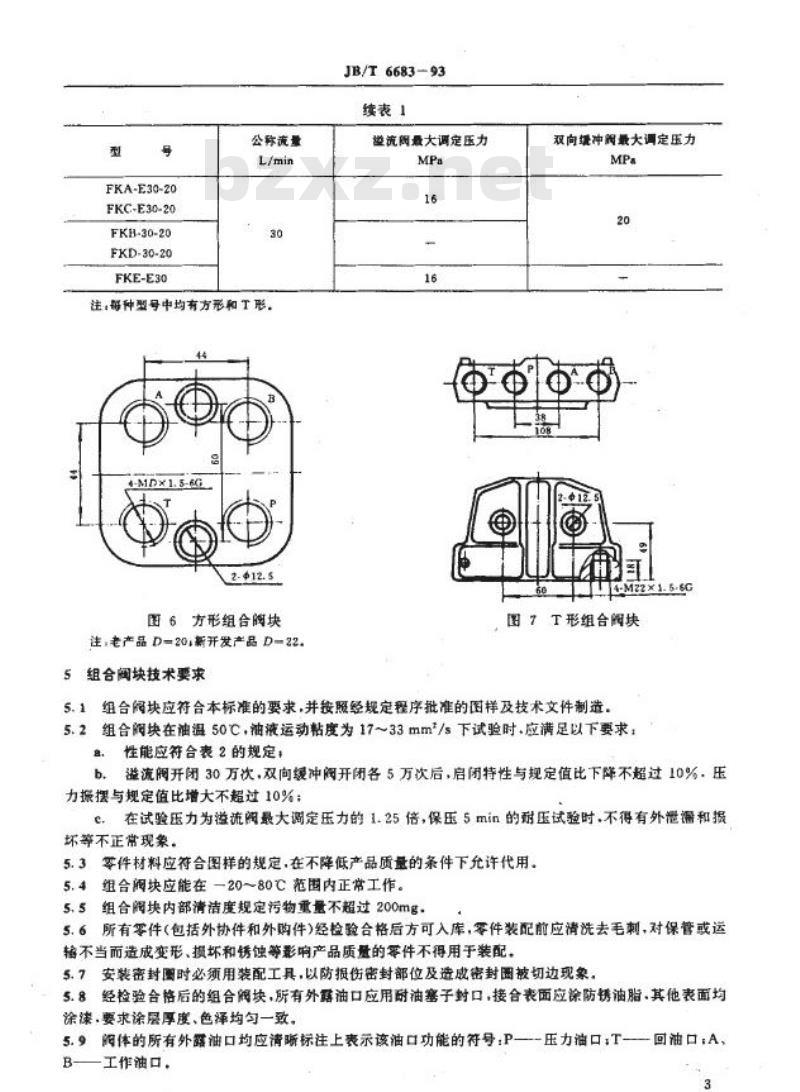

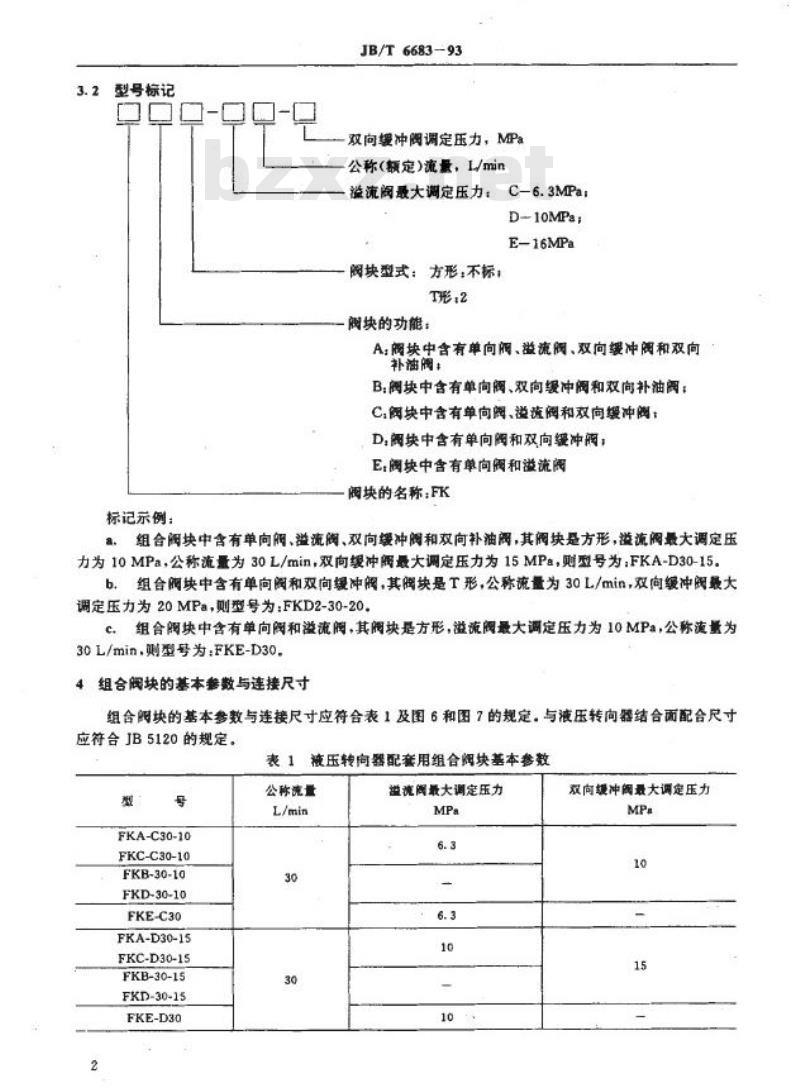

中华人民共和国机械行业标准 液压转向器配套用组合阀块 发布：1993-06-04 实施：1994-01-01 中华人民共和国机械工业部发布 1. 主题内容与适用范围 本标准规定了与BZZ型摆线转阀式全液压转向器配套用组合阀块（以下简称组合阀块）的型式、基本参数、技术要求、试验方法、检验规则和标志、包装。本标准适用于以液压油或性能相当的其他矿物油为工作介质的组合阀块。 2. 引用标准 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） JB5120 摆线转阀式全液压转向器 3. 型式 3.1 分类 组合阀块根据阀块内集成的阀的功能不同分为五种，即FKA型、FKB型、FKC型、FKD型和FKE型，图形符号见图1、图2、图3、图4、图5。 3.2 型号标记 型号标记示例： FKA-D30-15 阀块功能标记： A: 阀块中含有单向阀、溢流阀、双向缓冲阀和双向补油阀； B: 阀块中含有单向阀、双向缓冲阀和双向补油阀； C: 阀块中含有单向阀、溢流阀和双向冲阀； D: 阀块中含有单向阀和双向缓冲阀； E: 阀块中含有单向阀和溢流阀。 4. 组合阀块的基本参数与连接尺寸 组合阀块的基本参数与连接尺寸应符合表1及图6和图7的规定，与液压转向器结合面配合尺寸应符合JB5120的规定。 表1 液压转向器配套用组合阀块基本参数 型 号 公称流量 (L/min) 溢流阀最大调定压力 (MPa) 双向缓冲阀最大调定压力 (MPa) FKA-C30-10 30 6.3 10 FKC-C30-10 30 6.3 10 FKB-C30-10 30 6.3 10 FKD-C30-10 30 6.3 10 FKE-C30-10 30 6.3 10 5. 组合阀块的技术要求 5.1 组合阀块应符合本标准的要求，并按照经规定程序批准的产品图样和技术文件制造。 5.2 组合阀块在油温50℃，油液运动粘度为17～33mm²/s下试验时，应满足以下要求： a. 性能应符合表2的规定； b. 溢流阀开闭30万次，双向缓冲阀开闭各5万次后，启闭特性与规定值比下降不超过10%； c. 在试验压力为溢流阀最大调定压力的1.25倍，保压5min的耐压试验时，不得有外泄漏和损坏等不正常现象。 5.3 零件材料应符合图样的规定，在不降低产品质量的条件下允许代用。 5.4 组合阀块应能在-20～80℃范围内正常工作。 5.5 组合阀块内部清洁度规定：污物重量不超过200mg。 5.6 所有零件（包括外协件和外购件）经检验合格后方可入库，零件装配前应清洗去毛刺。 5.7 安装审封时必须使用装配工具，以防损伤密封部位及造成密封件切边现象。 5.8 经检验合格后的组合阀块，所有外露油口应用耐油塞封口，接合表面应涂防锈油脂，其他表面均涂滞，要求涂层厚度、色泽均匀一致。 5.9 阀体的所有外露油口均应清晰标注上表示该油口功能的符号：PB-工作油口，T-回油口，A-压力油口。
