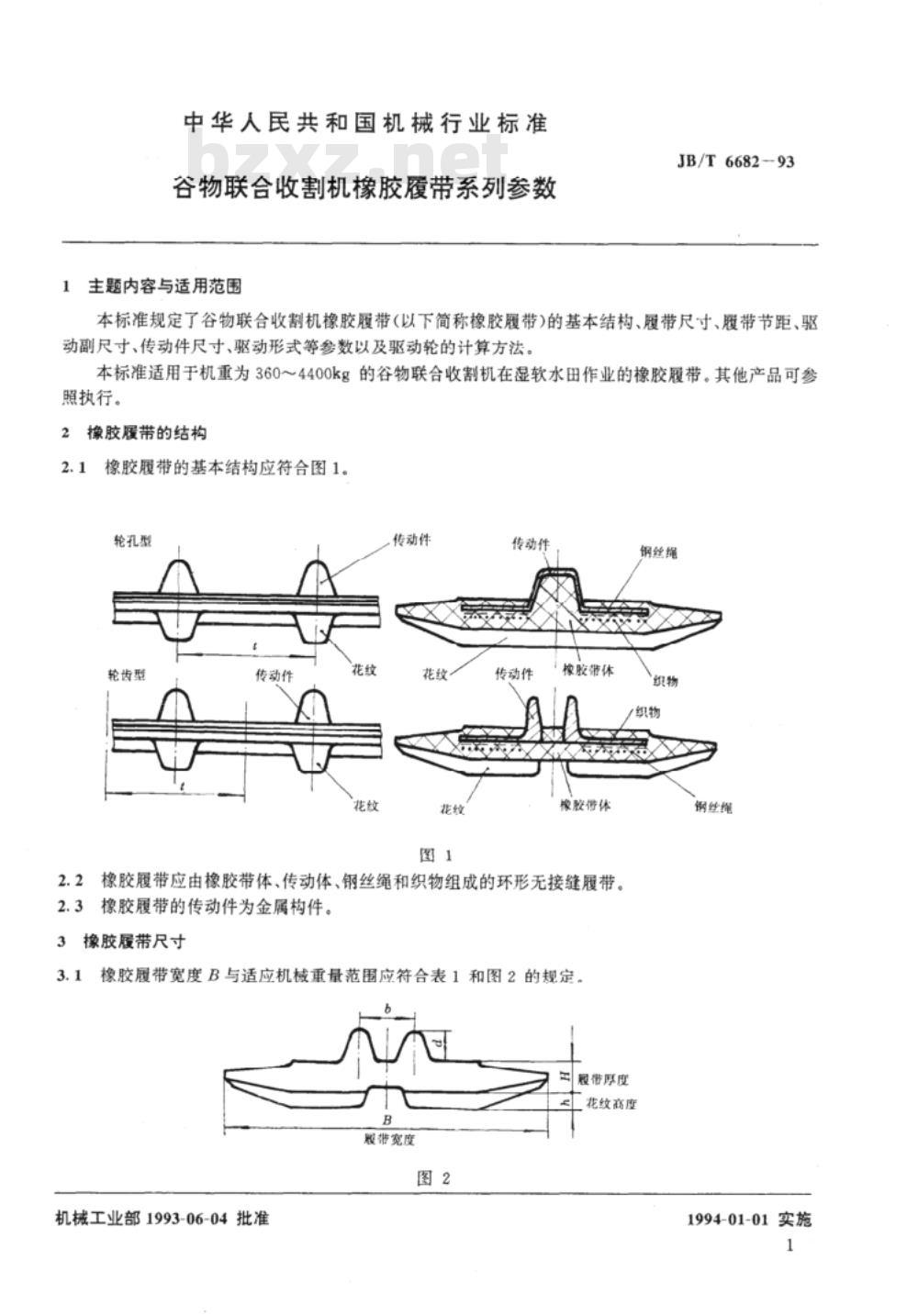

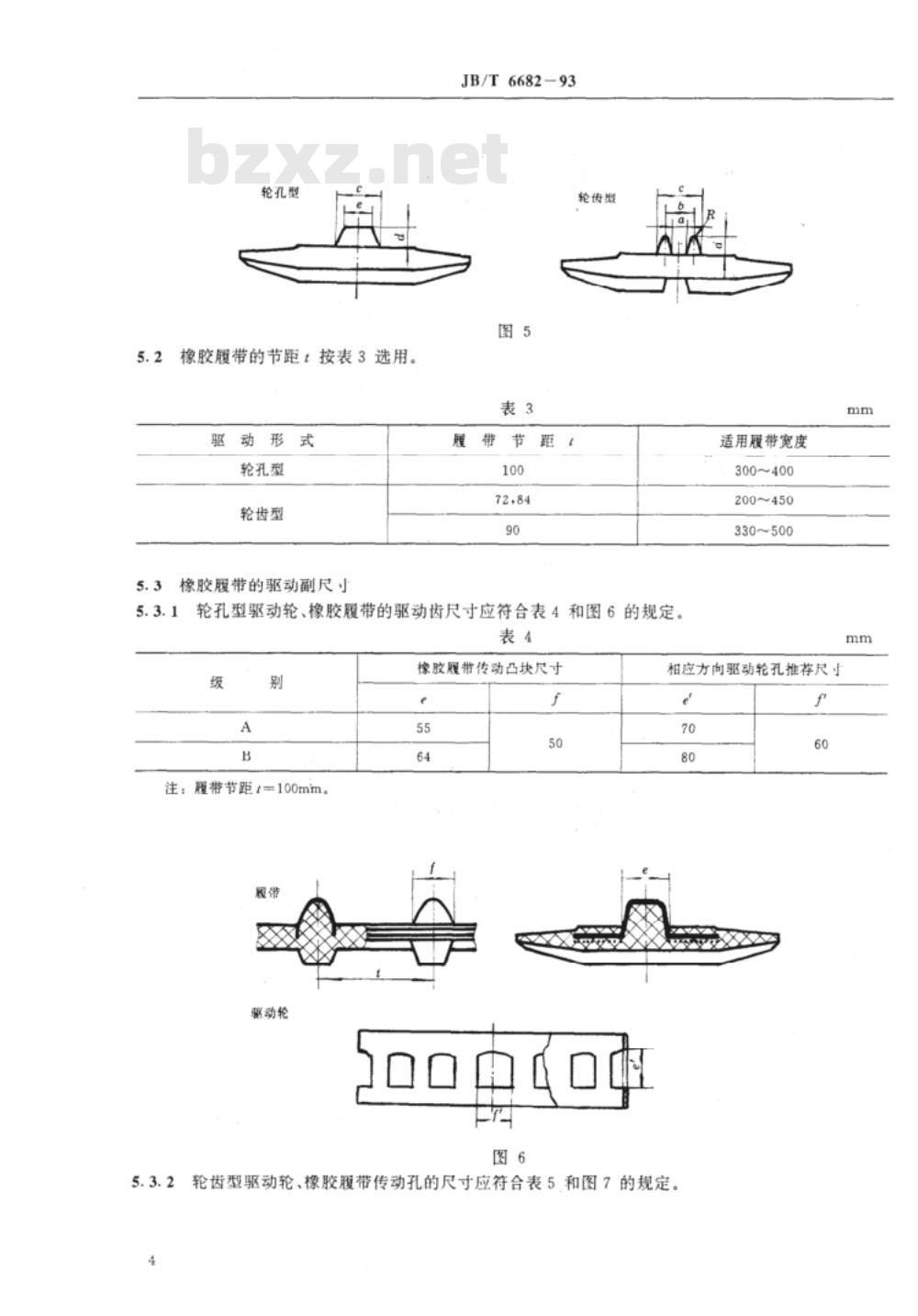

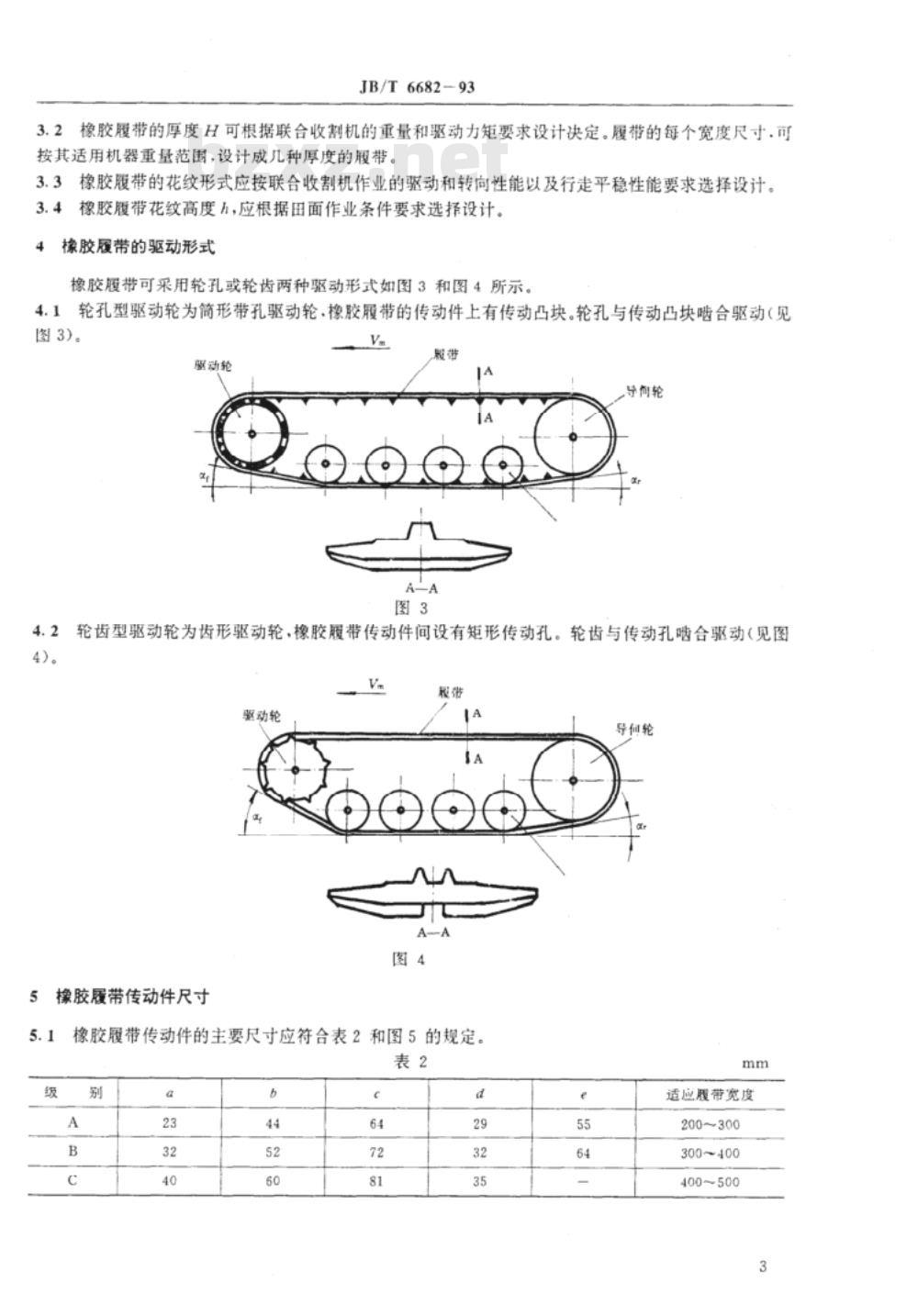

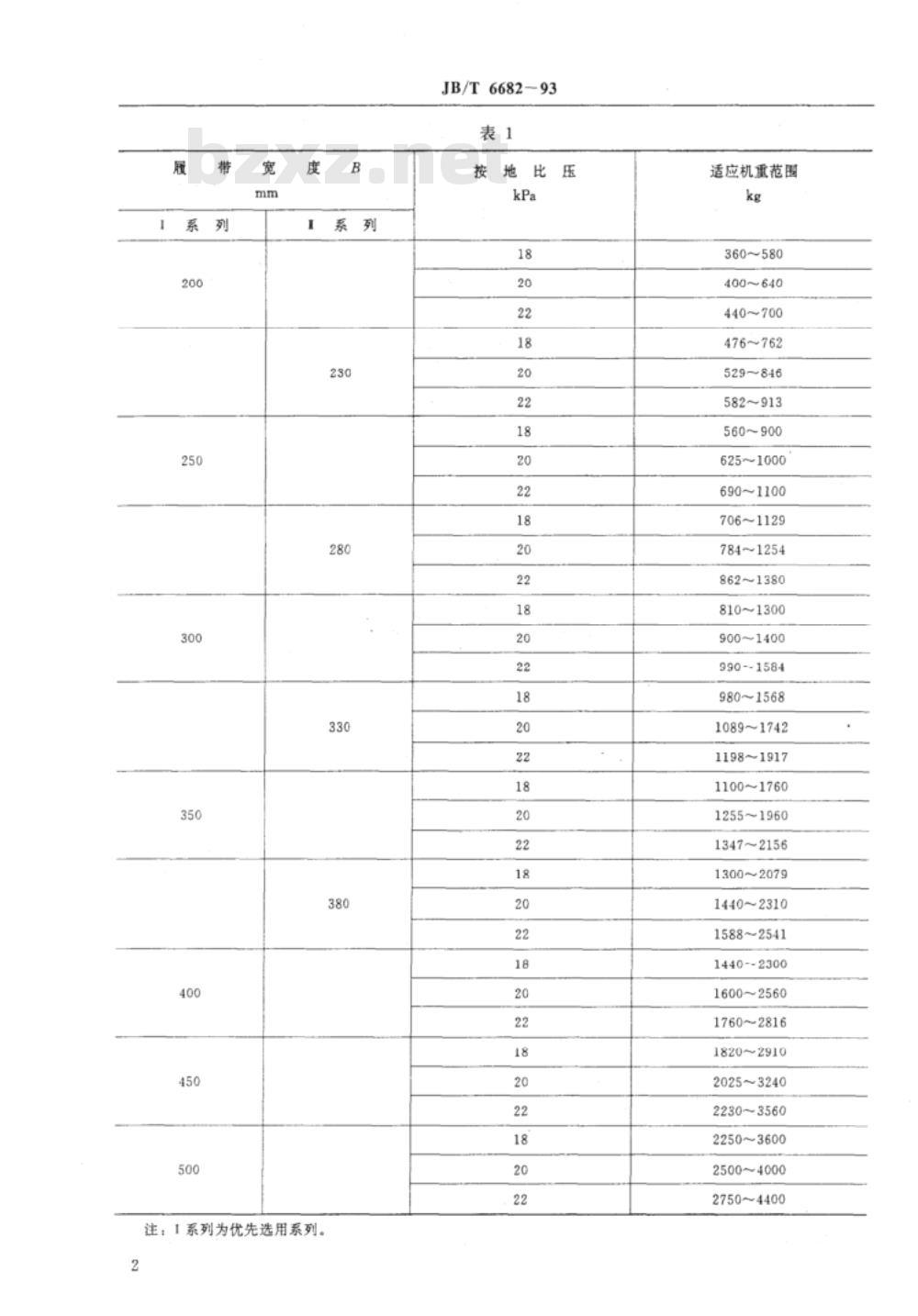

中华人民共和国机械行业标准 谷物联合收割机橡胶履带系列参数 发布：1993-06-04 实施：1994-01-01 中华人民共和国机械工业部发布 1. 主题内容与适用范围 本标准规定了谷物联合收割机橡胶履带（以下简称橡胶履带）的基本结构、履带尺寸、履带节距、驱动副尺寸、传动件尺寸、驱动形式等参数以及驱动轮的计算方法。适用于机重为360～4400kg的谷物联合收割机在湿软水田作业。其他产品可参照执行。 2. 橡胶履带的结构 橡胶履带的基本结构应符合图1所示。 2.1 轮孔型 2.2 轮齿型 2.3 花纹 2.4 传动件 橡胶履带应由橡胶带体、传动体、钢丝绳和织物组成的环形无接缝履带，传动件为金属构件。 3. 橡胶履带尺寸 3.1 橡胶履带宽度B与适应机械重量范围应符合表1和图2的规定。 3.2 橡胶履带的厚度H可根据联合收割机的重量和驱动力矩要求设计决定。 3.3 橡胶履带的花纹形式应根据联合收割机作业的驱动和转向性能以及行走平稳性能要求选择设计。 3.4 橡胶履带花纹高度h，应根据田面作业条件要求选择设计。 4. 橡胶履带的驱动形式 橡胶履带可采用轮孔或轮齿两种驱动形式。 4.1 轮孔型驱动：轮孔型驱动轮为简形带孔驱动轮，橡胶履带的传动件上有传动凸块，轮孔与传动凸块啮合驱动。 4.2 轮齿型驱动：轮齿型驱动轮为齿形驱动轮，橡胶履带传动件间设有矩形传动孔，轮齿与传动孔啮合驱动。 5. 橡胶履带传动件尺寸 5.1 橡胶履带传动件的主要尺寸应符合表2和图5的规定。 5.2 轮孔型橡胶履带的节距t按表3选用。 5.3 橡胶履带的驱动齿尺寸应符合表4和图6的规定。
