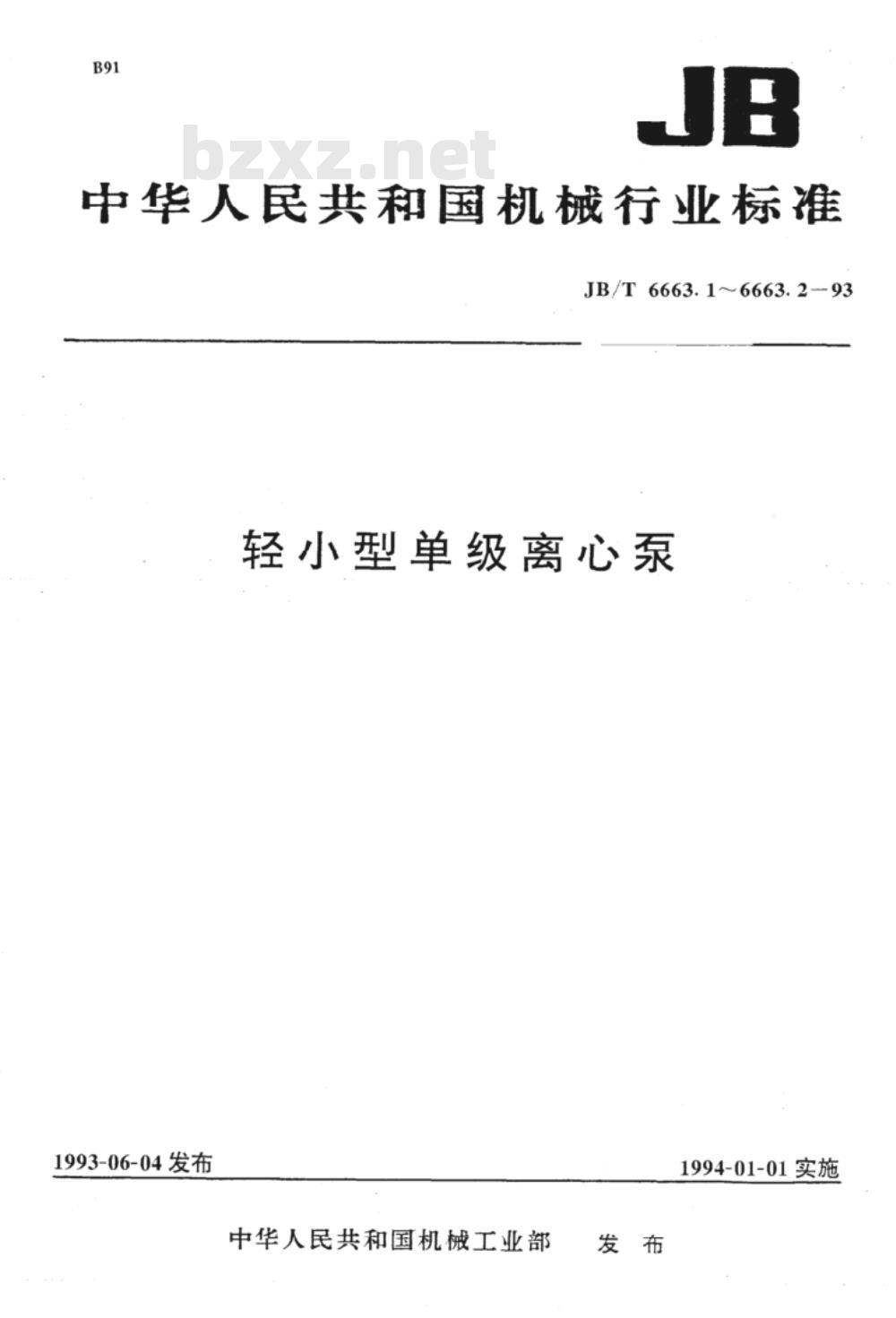

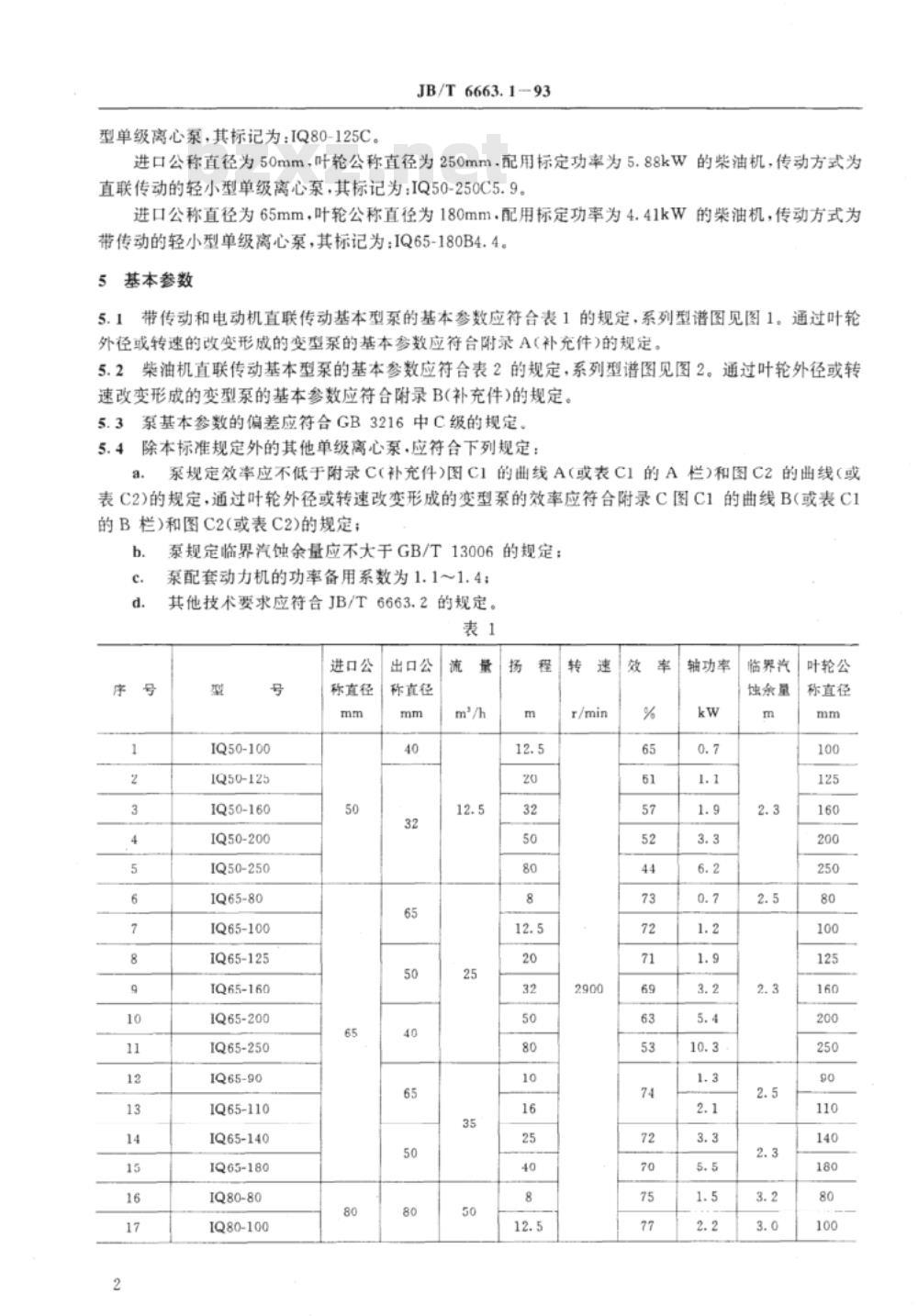

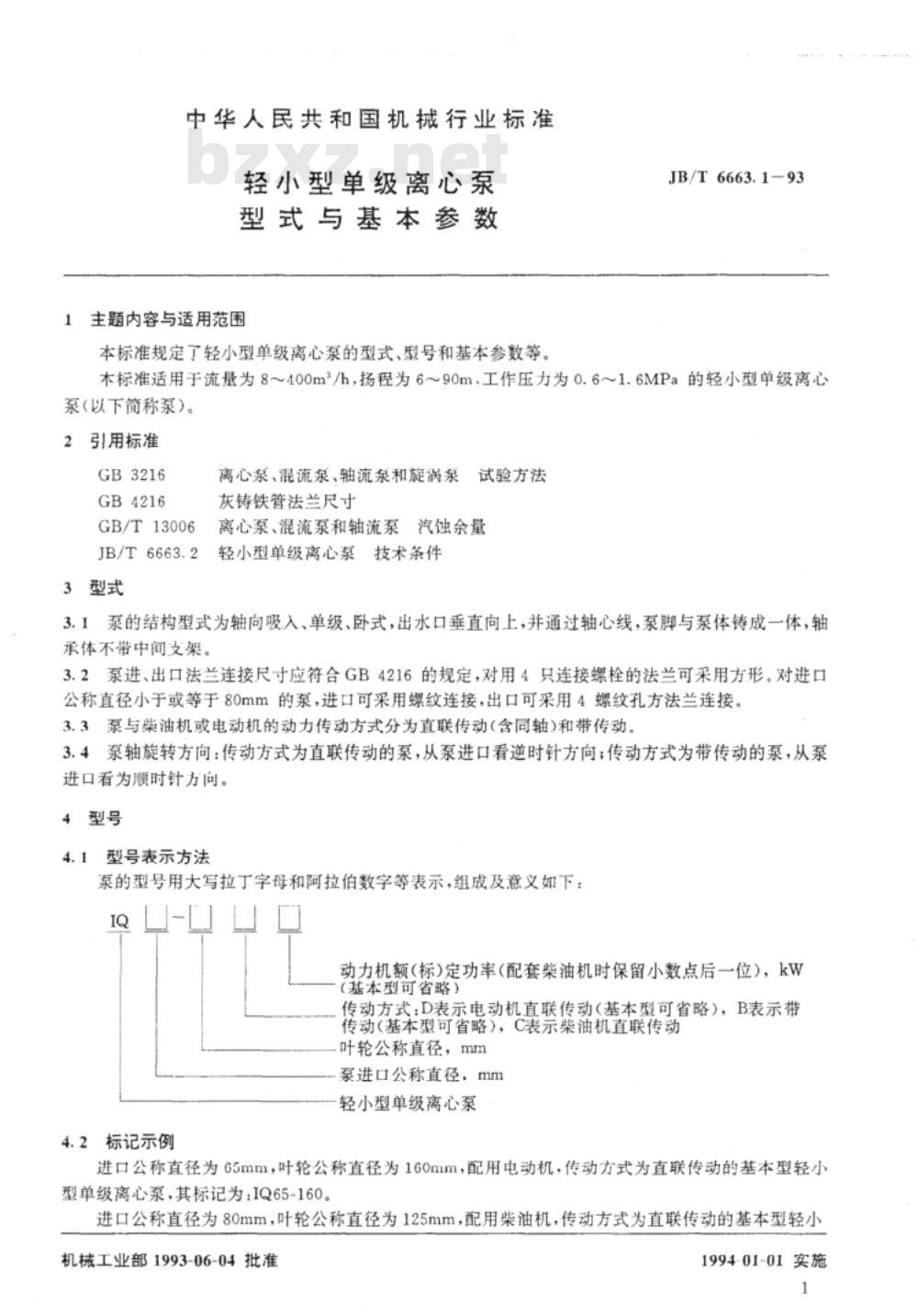

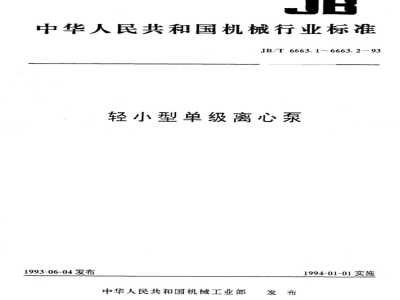

中华人民共和国机械行业标准 JB/T6663.1～6663.2-93 轻小型单级离心泵 1993-06-04发布，1994-01-01实施。 本标准规定了轻小型单级离心泵的型式、型号和基本参数等，适用于流量为8～400m³/h，扬程为6~90m，工作压力为0.6～1.6MPa的轻小型单级离心泵（以下简称泵）。 2 引用标准： GB3216，GB4216，GB/T13006等。 3 型式： 3.1 泵的结构型式为轴向吸入、单级、卧式，出水口垂直向上，泵脚与泵体铸成一体，轴承体不带中间支架。 3.2 泵进、出口法兰连接尺寸应符合GB4216的规定，进口可采用螺纹连接，出口可采用4螺纹孔法兰连接。 3.3 泵与柴油机或电动机的动力传动方式分为直联传动（含同轴）和带传动。 3.4 泵轴旋转方向：传动方式为直联传动的泵，从泵进口看逆时针方向；传动方式为带传动的泵，从泵进口看顺时针方向。 4 型号： 4.1 型号表示方法： 泵的型号用大写拉丁字母和阿拉伯数字表示，组成及意义如下： 动力机额定功率（配套柴油机时保留小数点后一位），kW；传动方式：D表示电动机直联传动，B表示带传动，C表示柴油机直联传动；叶轮公称直径，mm；泵进口公称直径，mm。 4.2 标记示例： 进口公称直径为65mm，叶轮公称直径为160mm，配用电动机，传动方式为直联传动的泵，其标记为：IQ65-160；进口公称直径为80mm，叶轮公称直径为125mm，配用柴油机，传动方式为直联传动的泵，其标记为：IQ80-125C。 5 基本参数： 5.1 带传动和电动机直联传动基本型泵的基本参数应符合表1的规定。通过叶轮外径或转速的改变形成的变型泵的基本参数应符合附录A（补充件）规定。 5.2 柴油机直联传动基本型泵的基本参数应符合表2的规定，系列型谱图见图2。 5.3 系列泵的基本参数的偏差应符合GB3216中C级的规定。 5.4 泵的效率应符合附录C（补充件）的要求。 6 其他要求： 6.1 泵规定临界汽蚀余量应不大于GB/T13006的规定。 6.2 泵配套动力机的功率备用系数为1.1~1.4。 6.3 其他技术要求应符合JB/T6663.2的规定。 表1 基本参数： 型号|进口公称直径(mm)|出口公称直径(mm)|流量(m³/h)|扬程(m) IQ50-100|50|40|12.5|12.5 IQ50-125|50|65|25|20 IQ50-160|50|50|35|32 IQ65-80|65|40|50|50 IQ65-250|65|50|80|80 IQ80-100|80|65|40|50
