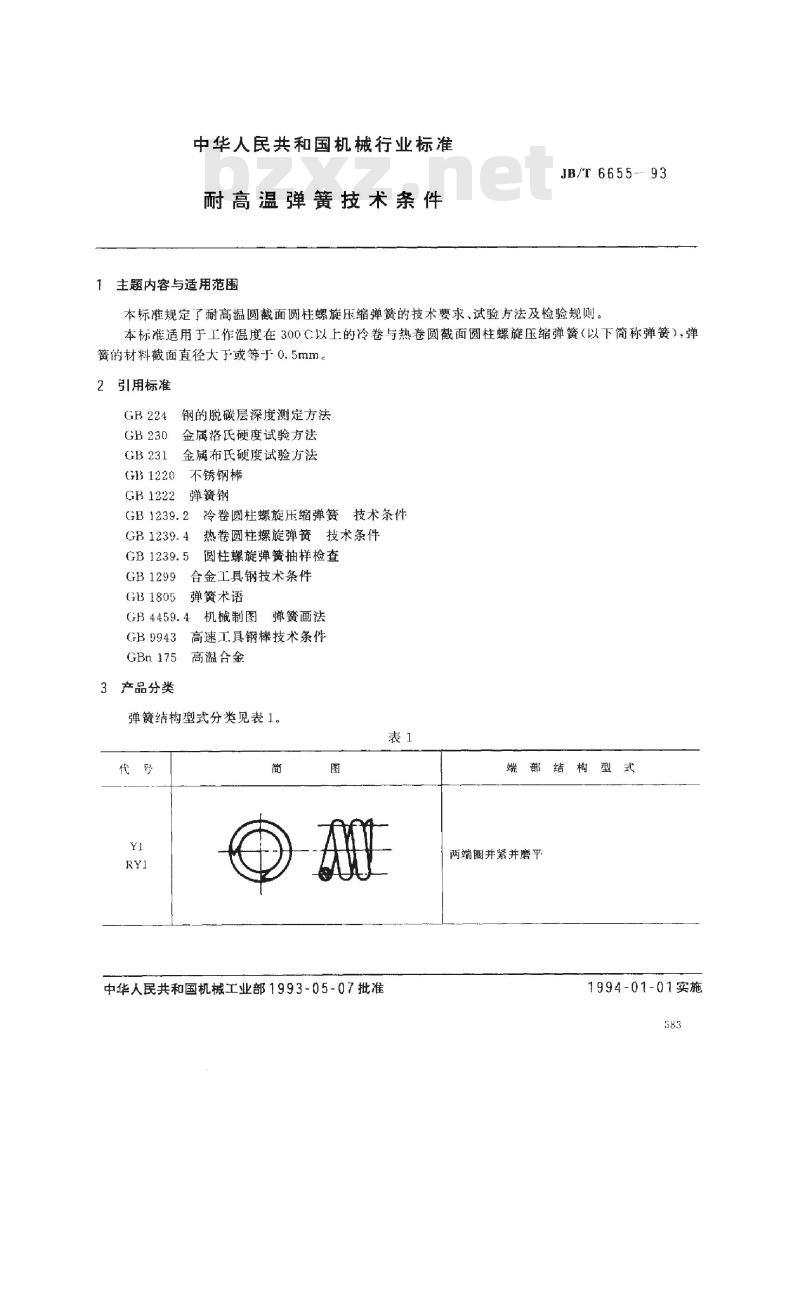

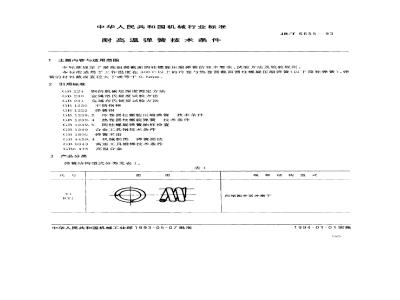

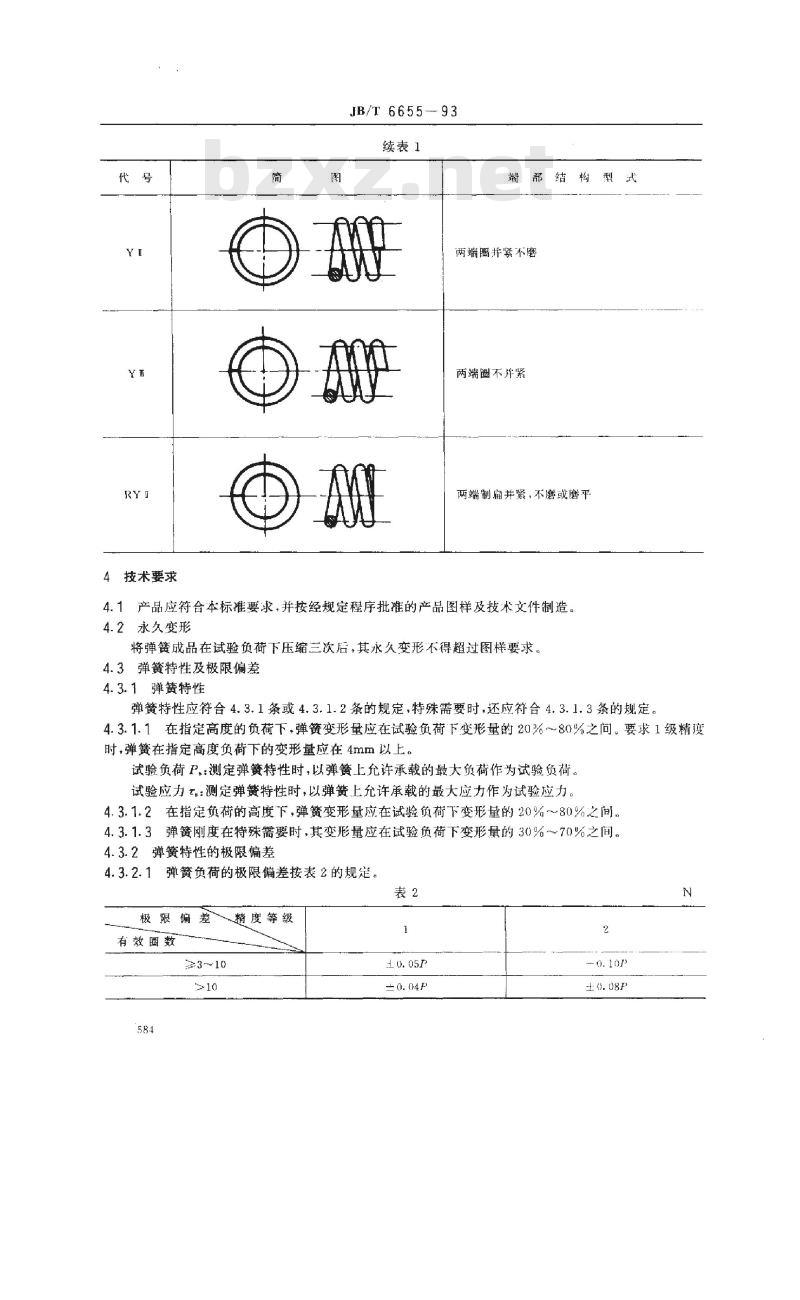

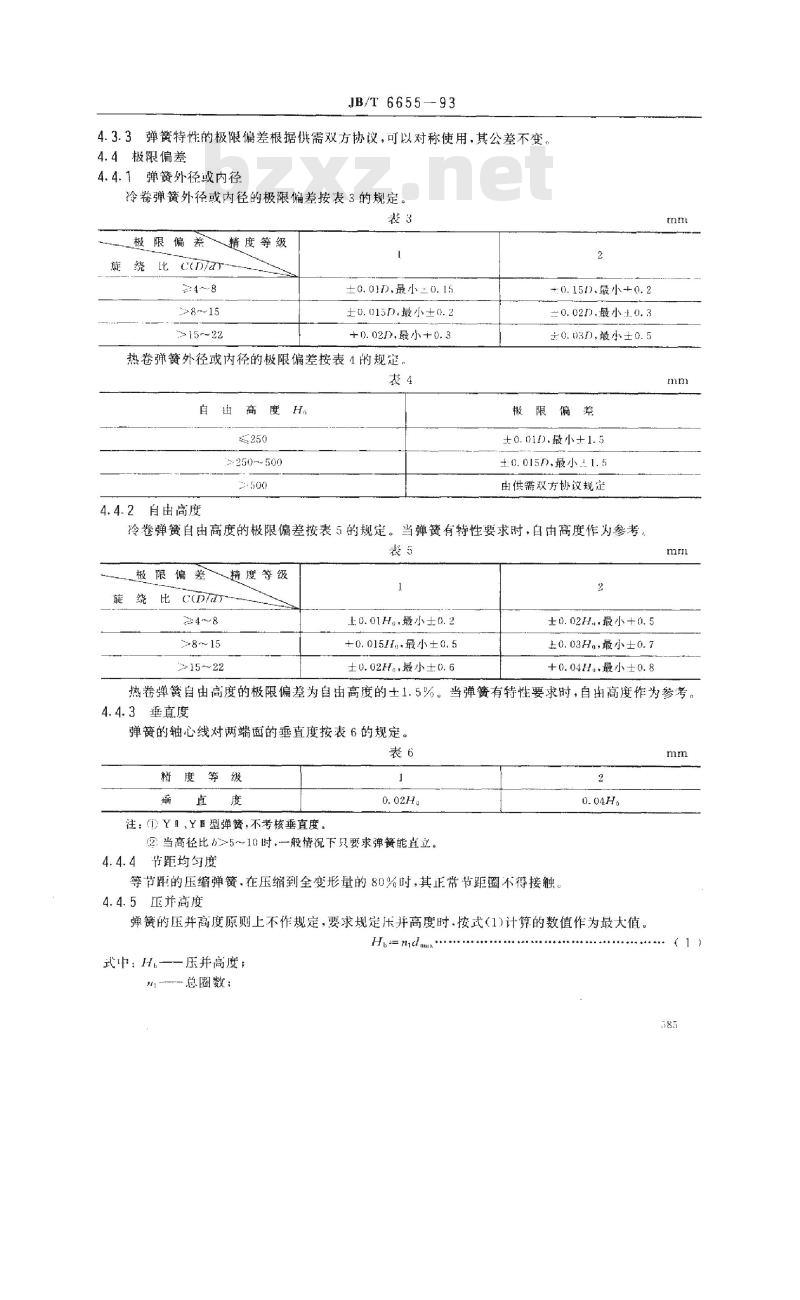

中华人民共和国机械行业标准 耐高温弹簧技术条件 1 主题内容与适用范围 JB/T 6655---93 本标准规定了耐高温圆截面圆柱螺旋压缩弹簧的技术要求、试验方法及检验规则，本标准适用于工作温度在300℃以上的冷卷与热卷圆截面圆柱螺旋压缩弹簧（以下简称弹簧），弹簧的材料截面直径大于或等于0.5mm。 2 引用标准 GB224 钢的脱碳层深度测定方法 GB230 金属洛氏硬度试验方法 GB231 金属布氏硬度试验方法 GB1220 不锈钢棒 GB1222 弹簧钢 GB1239.2 冷卷圆柱螺旋压缩弹簧技术条件 GB1239.4 热卷圆柱螺旋弹簧技术条件 GB1239.5 GB1299 圆柱螺旋弹簧抽样检查 GB1805 合金工具钢技术条件 GB4459.4 弹簧术语 GB9943 机械制图 弹簧画法 高速工具钢棒技术条件 3 产品分类 弹簧结构型式分类见表1。 4 技术要求 4.1 产品应符合本标准要求，并按经规定程序批准的产品图样及技术文件制造。 4.2 永久变形 将弹簧成品在试验负荷下压缩三次后，其永久变形不得超过图样要求。 4.3 弹簧特性及极限偏差 4.3.1 弹簧特性 弹簧特性应符合4.3.1条或4.3.1.2条的规定，特殊需要时，还应符合4.3.1.3条的规定。 4.3.1.1 在指定高度的负荷下，弹簧变形量应在试验负荷下变形量的20%～80%之间，要求1级精度时，弹簧在指定高度负荷下的变形量应在4mm以上。 4.3.1.2 在指定负荷的高度下，弹簧变形量应在试验负荷下变形量的20%～80%之间。 4.3.1.3 弹簧刚度在特殊需要时，其变形量应在试验负荷下变形量的30%～70%之间。 4.3.2 弹簧特性的极限偏差 4.3.2.1 弹簧负荷的极限偏差按表2的规定。 表2 极限偏差精度等级 有效圈数 ≥3～10 >10 精度等级 1 0.05P 0.04P 4.4 极限偏差 4.4.1 弹簧外径或内径 冷卷弹簧外径或内径的极限偏差按表3的规定。 表3 极限偏差精度等级 旋绕 48 >8～15 >15～22 ±0.01，最小0.15 ±0.015D，最小±0.2 热卷弹簧外径或内径的极限偏差按表4的规定。 表4 极限偏差 4.4.2 自由高度 冷卷弹簧自由高度的极限偏差按表5的规定。 表5 自由高度的极限偏差 精度等级 1 旋绕 4℃8 >8～15 ≥15～22 ±0.01H，最小士0.2 ±0.015H，最小±0.5 4.4.3 垂直度 弹簧的轴心线对两端面的垂直度按表6的规定。 表6 垂直度 精度等级 0.02H 注：Y型弹簧不考核垂直度；当高径比力>5～10时，一般情况下只要求弹簧能直立。 4.4.4 节距均匀度 等节距的压缩弹簧，在压缩到全变形量的80%时，其正常节距圈不得接触。 4.4.5 压并高度 弹簧的压并高度原则上不作规定，要求规定压并高度时，按式（1）计算的数值作为最大值。 4.4.6 端面磨削 两端圈并紧并磨平的弹簧，端面应符合图样要求。
