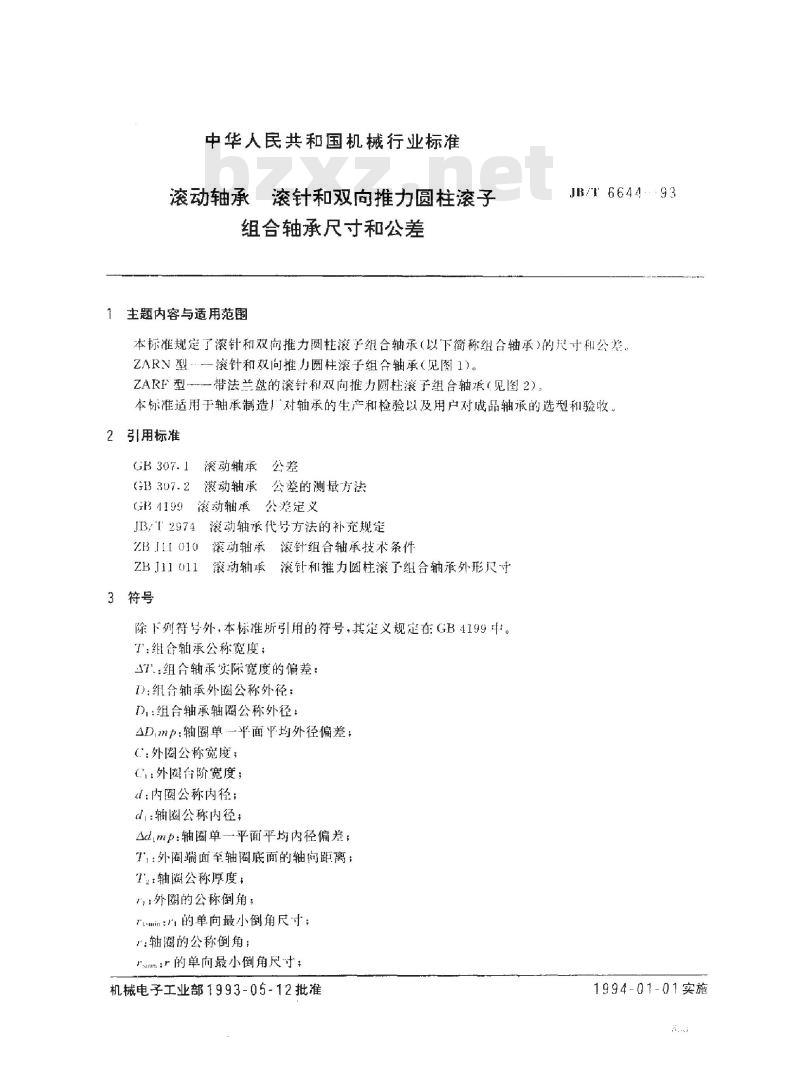

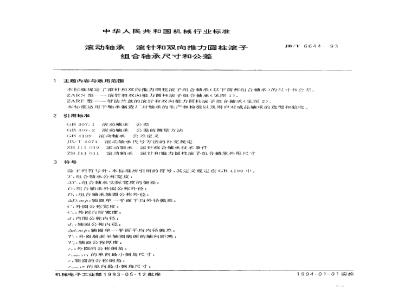

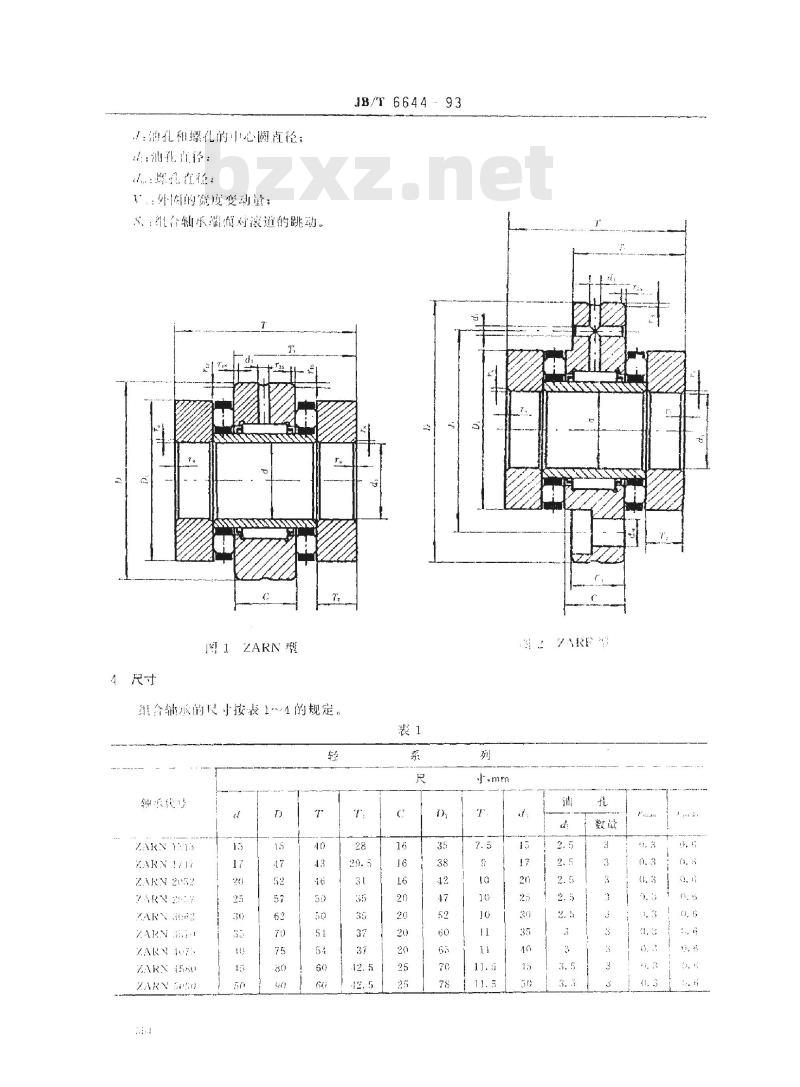

中华人民共和国机械行业标准 JB/T 6644-93 滚动轴承 滚针和双向推力圆柱滚子 组合轴承尺寸和公差 本标准规定了滚针和双向推力圆柱滚子组合轴承（以下简称组合轴承）的尺寸和公差。组合轴承分为两类：ZARN型—滚针和双向推力圆柱滚子组合轴承（见图1）；ZARF型—带法兰盘的滚针和双向推力圆柱滚子组合轴承（见图2）。本标准适用于轴承制造厂对轴承的生产和检验，以及用户对成品轴承的选型和验收。 2 引用标准 以下标准包含的条款，通过本标准的引用而成为本标准的条款： - GB 307.1 滚动轴承公差 - GB 307.2 滚动轴承公差的测量方法 - GB 307.3 滚动轴承公差定义 - JB/T 2974 滚动轴承代号方法的补充规定 - ZBJ010 滚动轴承技术条件 3 符号 本标准所用符号定义如下： - T：组合轴承公称宽度 - A7：组合轴承实际宽度的偏差 - D：组合轴承外圈公称外径 - f：内圈公称内径 - dt：轴圈公称内径 - T1：外圈端面至轴圈底面的轴向距离 - T2：轴圈公称厚度 - in：外圈的公称倒角 4 轴承尺寸及公差 4.1 ZARN型轴承尺寸和公差： 表1列出了不同轴承的公称内径（d）和外径（D）范围，轴承的外形尺寸按照标准规定执行。 4.2 ZARF型轴承尺寸和公差： 表2列出了带法兰盘的ZARF型轴承尺寸和公差。 表3展示了组合轴承的相关技术条件，包括油孔尺寸、倒角尺寸、法兰尺寸等，确保轴承的安装和运转符合标准要求。 附录： - 附录A 组合轴承的尺寸测量方法 - 附录B 组合轴承的技术要求 本标准由机械电子工业部于1993年5月12日批准，1994年1月1日实施。
