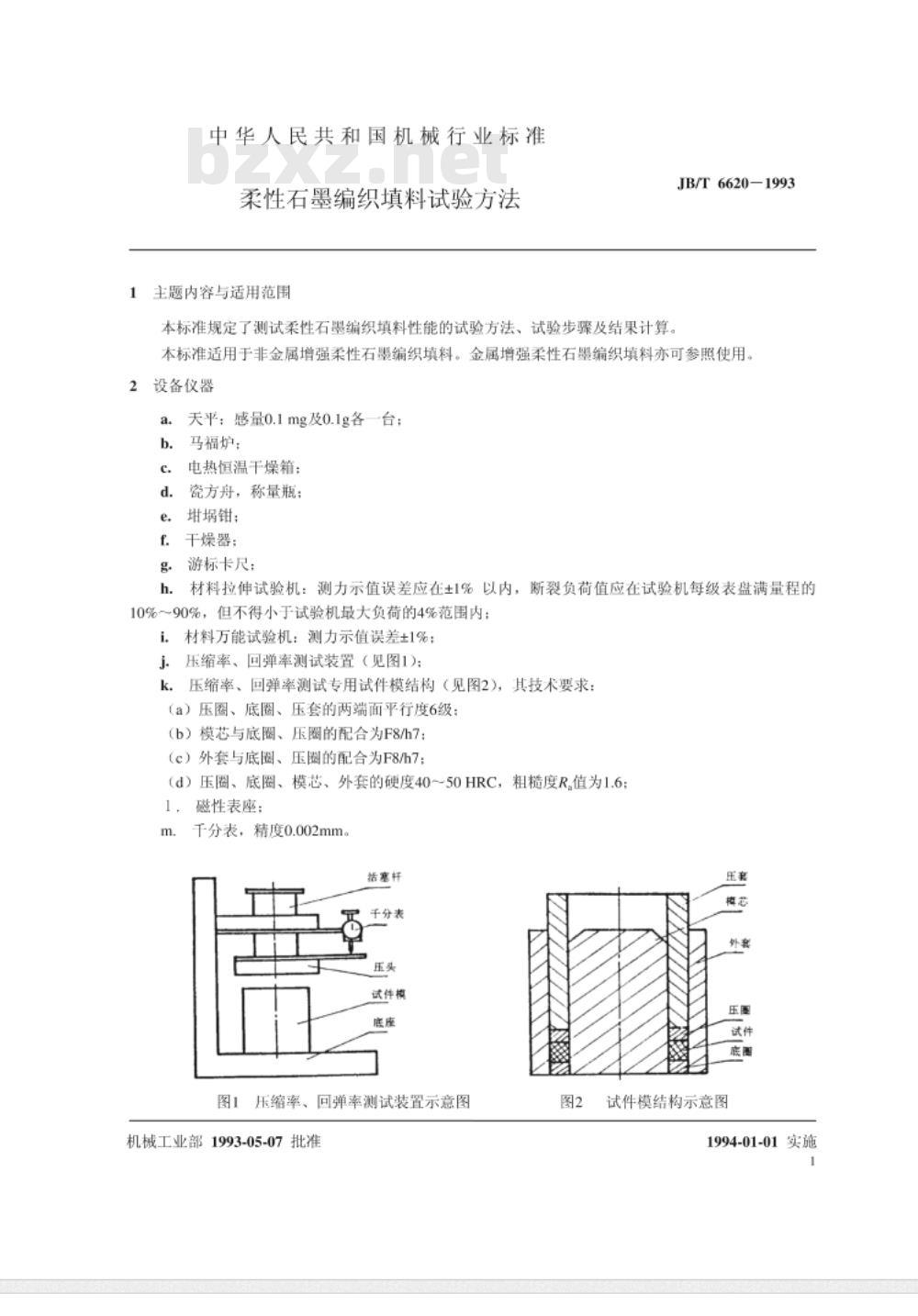

中华人民共和国机械行业标准 JB/T 6620-1993 柔性石墨编织填料试验方法 发布：1993-05-07 实施：1994-01-01 1. 范围 本标准规定了测试柔性石墨编织填料性能的试验方法、试验步骤及结果计算。适用于非金属增强柔性石墨编织填料，金属增强柔性石墨编织填料亦可参照使用。 2. 设备仪器 - 天平：感量0.1mg及0.1g各一台 - 马福炉 - 电热恒温干燥箱 - 瓷方舟，称量瓶 - 增埚钳 - 干燥器 - 游标卡尺 - 材料拉伸试验机（测力示值误差应在±1%以内） - 材料万能试验机 - 压缩率、回弹率测试装置（见图1） - 磁性表座，千分表，精度0.002mm 3. 规格的测量 使用游标卡尺从两个互相垂直的方向测定（准确至0.1mm），由填料的任何一点作为起点，每隔1m测量1次。以3次测定值的算术平均值作为试验结果，取二位有效数字。 4. 密度的测定 4.1 试样及其制备：将试样在长度方向垂直截取100mm的3段作试验用。 4.2 试验步骤：用直尺测量长度（准确至1mm），用游标卡尺沿长度方向等距离测量高度和宽度3次（准确至0.1mm），取其算术平均值，然后称量（准确至0.1g）。 4.3 试验结果计算：试样密度按公式计算。 5. 耐温失量的测定 5.1 试样及其制备：将试样任取一段分解，用不锈钢刀截取2～6mm长，用缩分法取4～6g待测。 5.2 试验步骤：将试样在105～110℃恒温干燥箱内烘1h取出，移入干燥器冷却30min；称量瓶中的试样倒入预先在800℃灼烧恒重的瓷方舟中，轻敲瓷方舟，使试样铺平，立即称量。 5.3 试验结果计算：耐温失量按公式计算。 5.4 偏差：一组试验值最大值与最小值的差不得超过3.0%，否则应重新试验。 6. 灰分的测定 6.1 试验步骤：按第5.1~5.2.1条步骤制取试样。将试样倒入预先在800～850℃温度下约烧至恒重的瓷方舟中，立即称量。 6.2 试验结果计算：灰分按公式计算。 6.3 偏差：一组试验值最大值与最小值的差不得超过0.15%，否则应重新试验。 7. 拉伸强度的测定 7.1 试样及其制备：当柔性石墨编织填料的规格小于3mm时，在来样中直接截取250mm的5根作为一组试样，平摊推于台面。 7.1.2 当柔性石墨编织填料的规格大于3mm时，试样截取并平摊在台面上。
