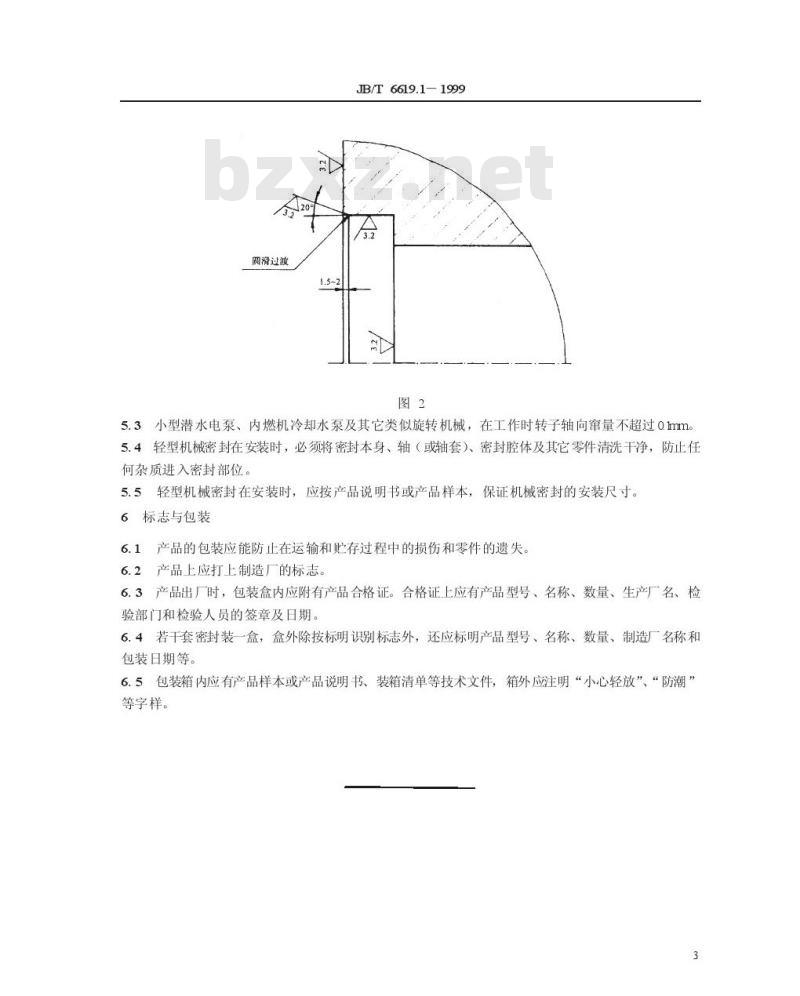

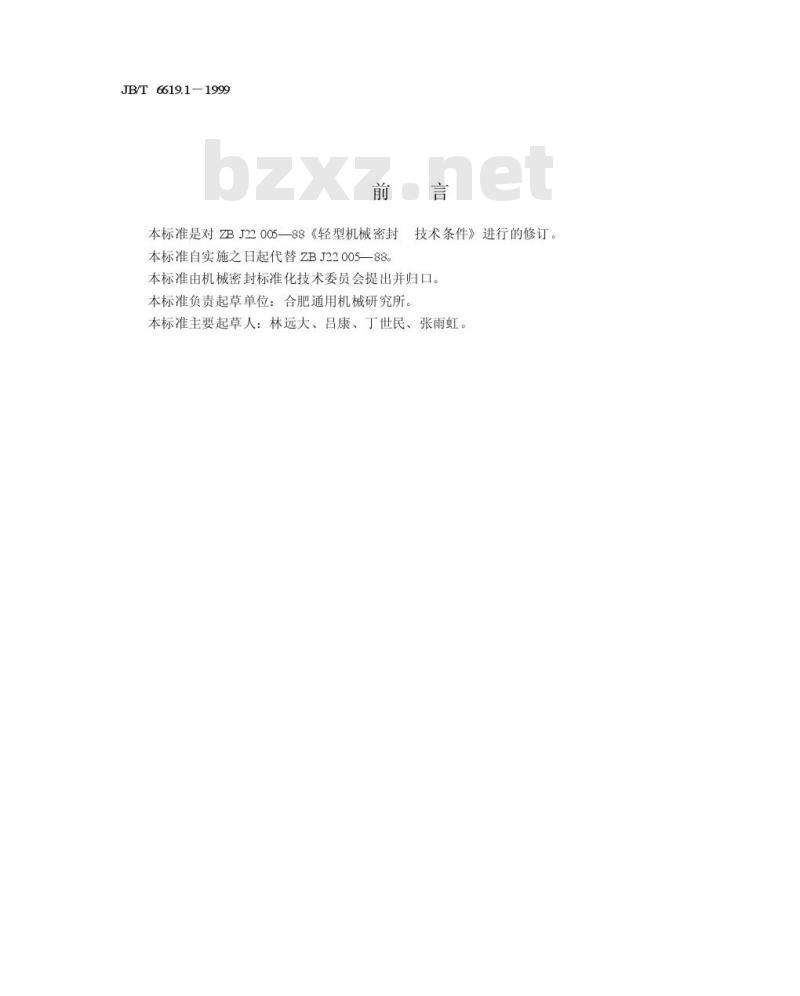

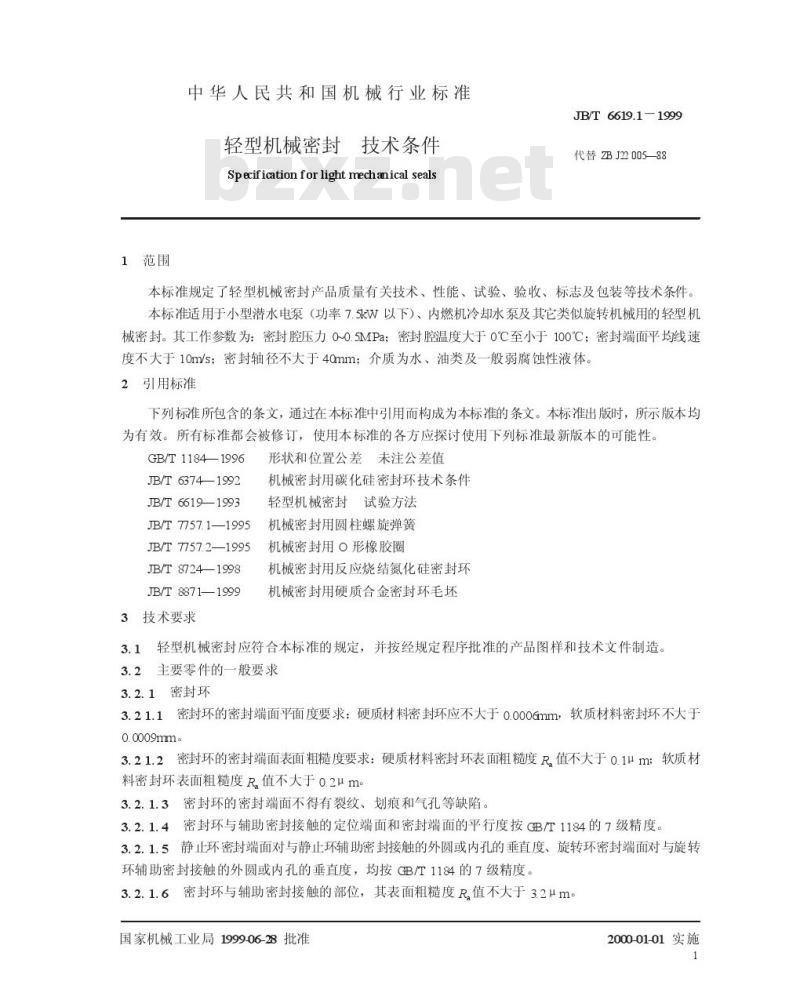

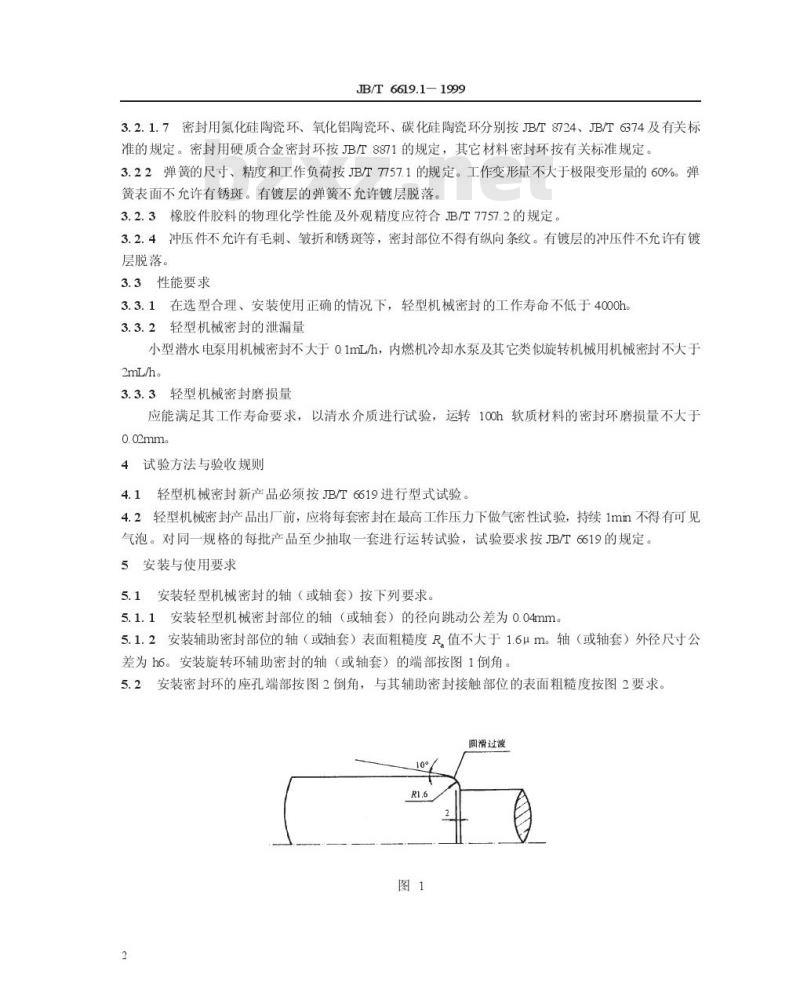

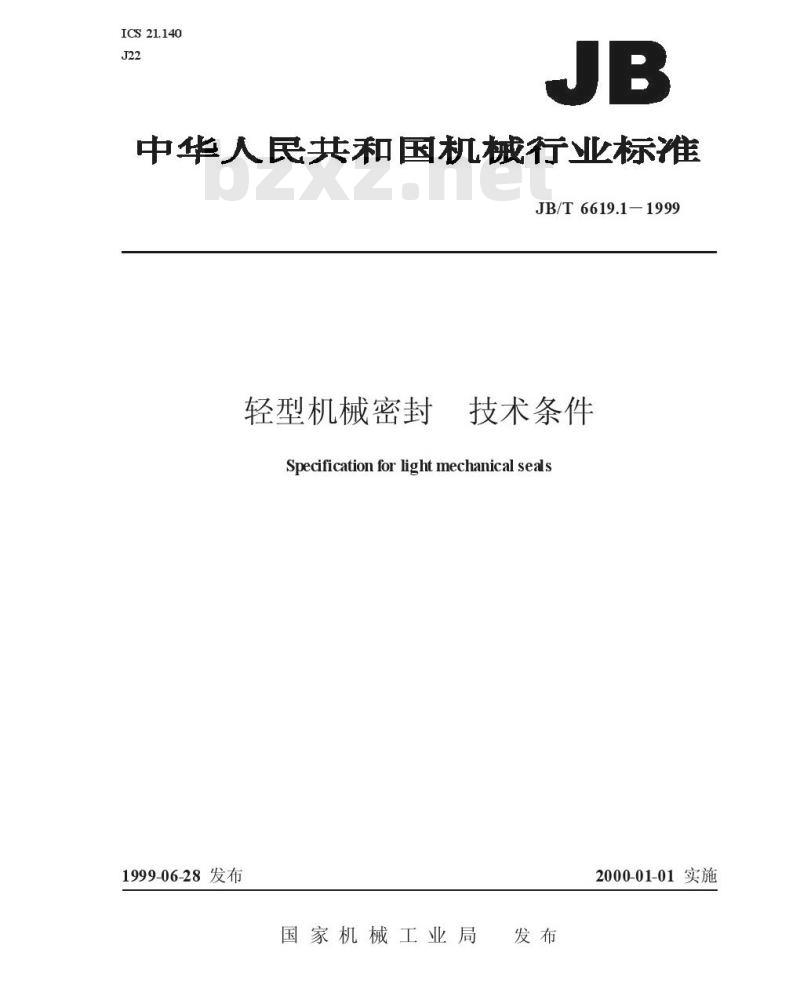

中华人民共和国机械行业标准 JB/T6619.1-1999 轻型机械密封 技术条件 发布：1999-06-28 实施：2000-01-01 前言 本标准是对ZBJ22005—88《轻型机械密封》进行的修订，并自实施之日起代替ZBJ22005—88。本标准由机械密封标准化技术委员会提出并归口。起草单位：合肥通用机械研究所。主要起草人：林远大、吕康、丁世民、张雨虹。 1. 范围 本标准规定了轻型机械密封产品质量有关技术、性能、试验、验收、标志及包装等技术条件。本标准适用于小型潜水电泵（功率7.5kW以下）、内燃机冷却水泵及其它类似旋转机械用的轻型机械密封。其工作参数为：密封腔压力0~0.5MPa；密封腔温度大于0℃至小于100℃；密封端面平均线速度不大于10m/s；密封轴径不大于40mm；介质为水、油类及一般弱腐蚀性液体。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - GB/T1184—1996 - JB/T 6374—1992 - JB/T 6619—1993 - JB/T7757.1—1995 - JB/T7757.2—1995 - JB/T8724—1998 - JB/T 8871—1999 3. 技术要求 3.1 轻型机械密封应符合本标准的规定，并按经规定程序批准的产品图样和技术文件制造。 3.2 主要零件的一般要求 3.2.1 密封环 - 密封端面平面度要求：硬质材料密封环应不大于0.0006mm，软质材料密封环不大于0.0009mm。 - 密封端面表面粗糙度要求：硬质材料密封环表面粗糙度R值不大于0.1um；软质材料密封环表面粗糙度R值不大于0.2um。 - 密封端面不得有裂纹、划痕、气孔等缺陷。 - 密封环与辅助密封接触的定位端面和密封端面的平行度按GB/T1184的7级精度。 - 密封环与辅助密封接触的部位，其表面粗糙度R值不大于3.2μm。 3.2.2 弹簧 - 弹簧的尺寸、精度和工作负荷按JB/T7757.1的规定。工作变形量不大于极限变形量的60%。弹簧表面不允许有锈斑，镀层不允许脱落。 3.2.3 橡胶件 - 胶料的物理化学性能及外观精度应符合JB/T7757.2的规定。 3.2.4 冲压件 - 不允许有毛刺、皱折和锈斑等，密封部位不得有纵向条纹，有镀层的冲压件不允许有镀层脱落。 3.3 性能要求 3.3.1 在选型合理、安装使用正确的情况下，轻型机械密封的工作寿命不低于4000小时。 3.3.2 轻型机械密封的泄漏量： - 小型潜水电泵用机械密封：不大于0.1mL/h - 内燃机冷却水泵及其它类似旋转机械用机械密封：不大于2mL/h 3.3.3 轻型机械密封磨损量：应能满足其工作寿命要求，以清水介质进行试验，运转100小时软质材料的密封环磨损量不大于0.02mm。 4. 试验方法与验收规则 4.1 轻型机械密封新产品必须按JB/T6619进行型式试验。 4.2 轻型机械密封产品出厂前，应将每套密封在最高工作压力下做气密性试验，持续1分钟不得有可见气泡。对同一规格的每批产品至少抽取一套进行运转试验，试验要求按JB/T6619的规定。 5. 安装与使用要求 5.1 安装轻型机械密封的轴（或轴套）按下列要求： - 安装轻型机械密封部位的轴（或轴套）的径向跳动公差为0.04mm。 - 安装辅助密封部位的轴（或轴套）表面粗糙度R值不大于1.6μm。
