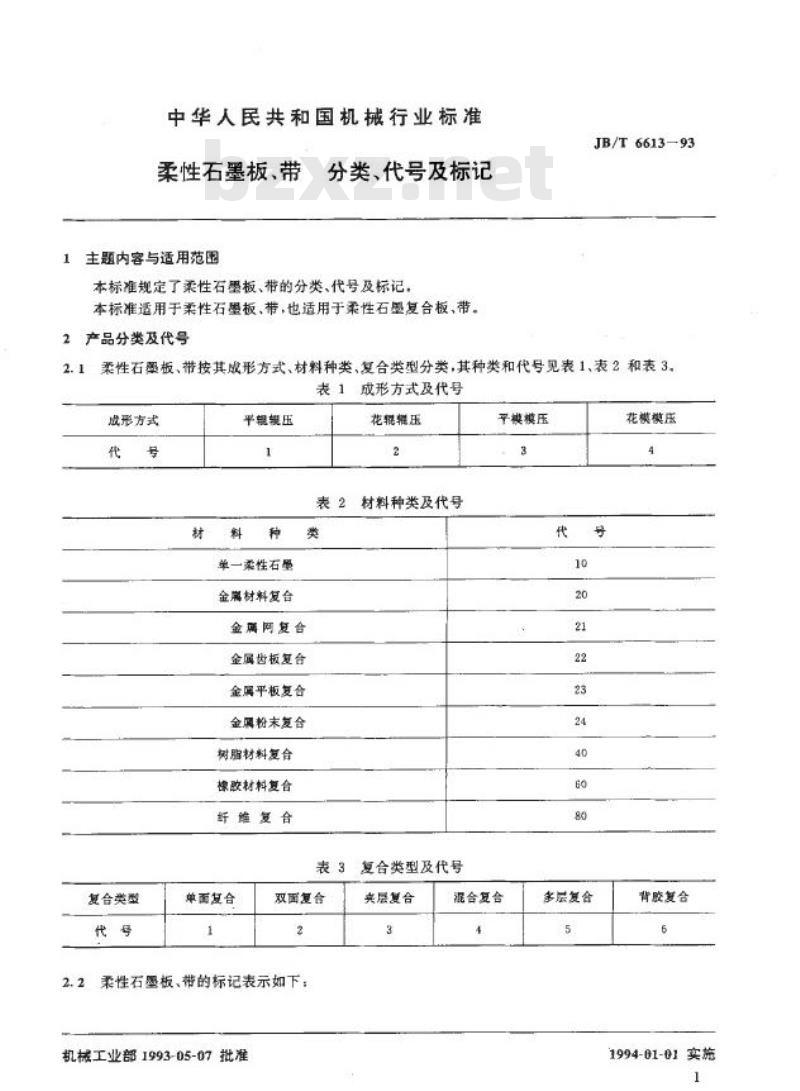

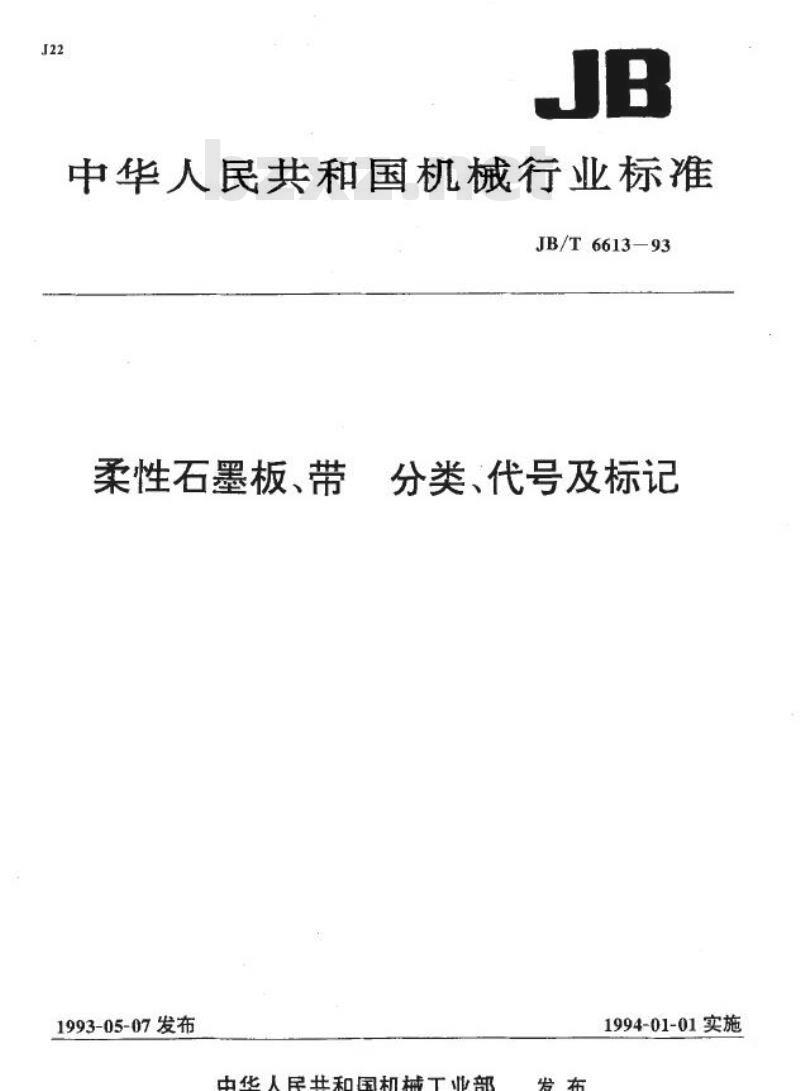

中华人民共和国机械行业标准 JB/T 6613—93 柔性石墨板、带 分类、代号及标记 本标准规定了柔性石墨板、带的分类、代号及标记，适用于柔性石墨板、带，也适用于柔性石墨复合板、带。 1 主题内容与适用范围 本标准规定了柔性石墨板、带的分类、代号及标记。 本标准适用于柔性石墨板、带，也适用于柔性石墨复合板、带。 2 产品分类及代号 2.1 柔性石墨板、带按其成形方式、材料种类、复合类型分类，其种类和代号见表1、表2和表3。 表1 成形方式及代号 成形方式 代号 复合类型 代号 单一柔性石墨板 1 金属材料复合 10 金属网复合 20 金属齿板复合 21 金属平板复合 22 金属粉末复合 23 树脂材料复合 24 橡胶材料复合 40 纤维复合 60 表2 材料种类及代号 表3 复合类型及代号 单面复合 1 双面复合 2 多层复合 3 背胶复合 4 平模模压 5 花模模压 6 2.2 柔性石墨板、带的标记表示如下： 标记格式为：JB/T 6613—93 柔性石墨板（用RSB表示）或柔性石墨带（用RSD表示） 原子能专用，用N表示 复合类型，用阿拉伯数字表示 材料种类，用阿拉伯数字表示 成形方式，用阿拉伯数字表示 2.3 标记示例 2.3.1 平模模压的金属齿板双面复合柔性石墨板：JB/T 6613 RSB 1222 2.3.2 平模模压的单一柔性石墨板：JB/T 6613 RSB 3100 2.3.3 花模模压成形的单一柔性石墨花纹带：JB/T 6613 RSD 2100 2.3.4 平模模压成形的原子能专用单一柔性石墨板：JB/T 6613 RSB 1100N 附加说明： 本标准由机械工业部提出。 本标准由机械工业部合肥通用机械研究所归口。 本标准由山东滨州柔性石墨密封件厂负责起草。 本标准主要起草人：刘广义。
