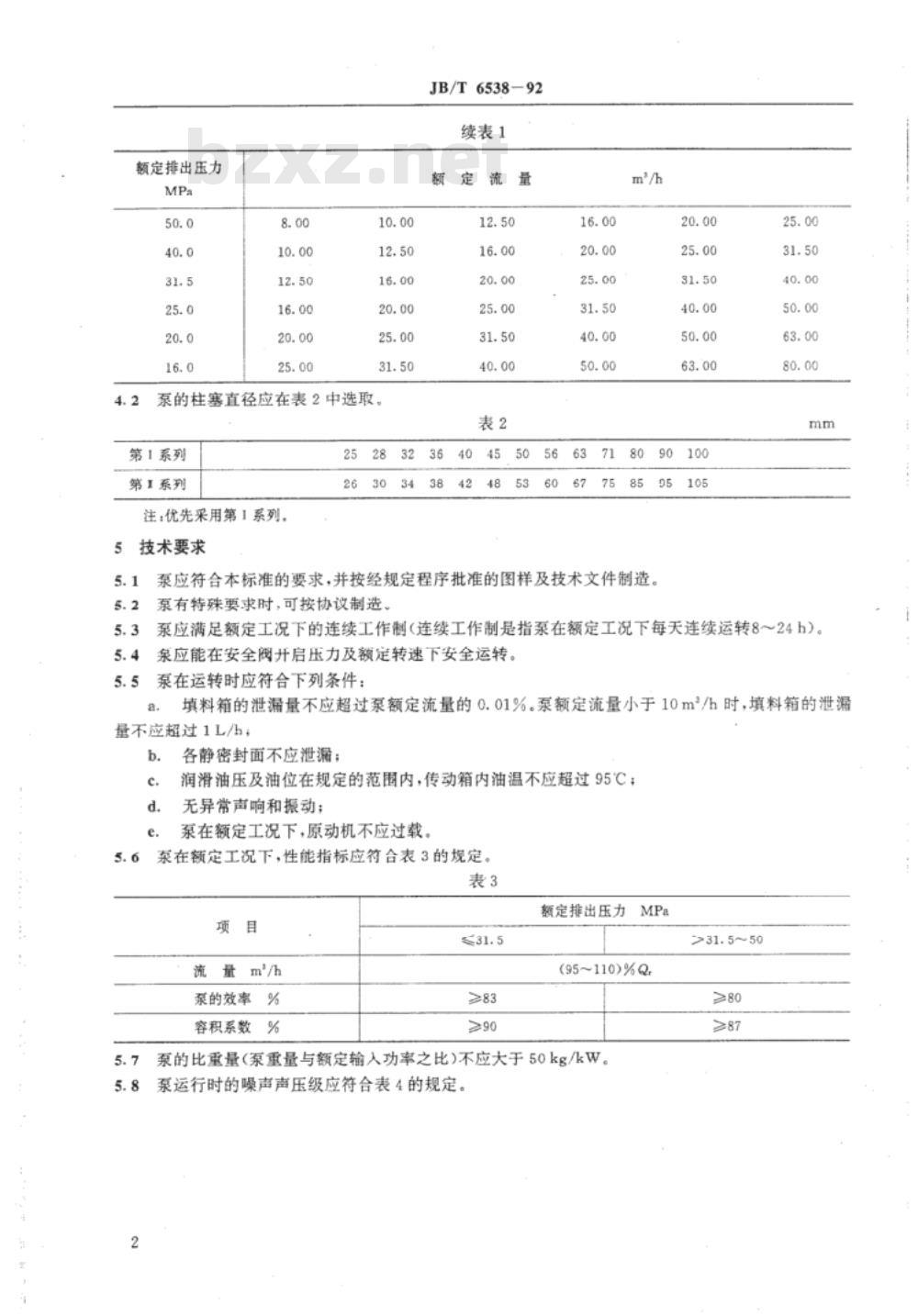

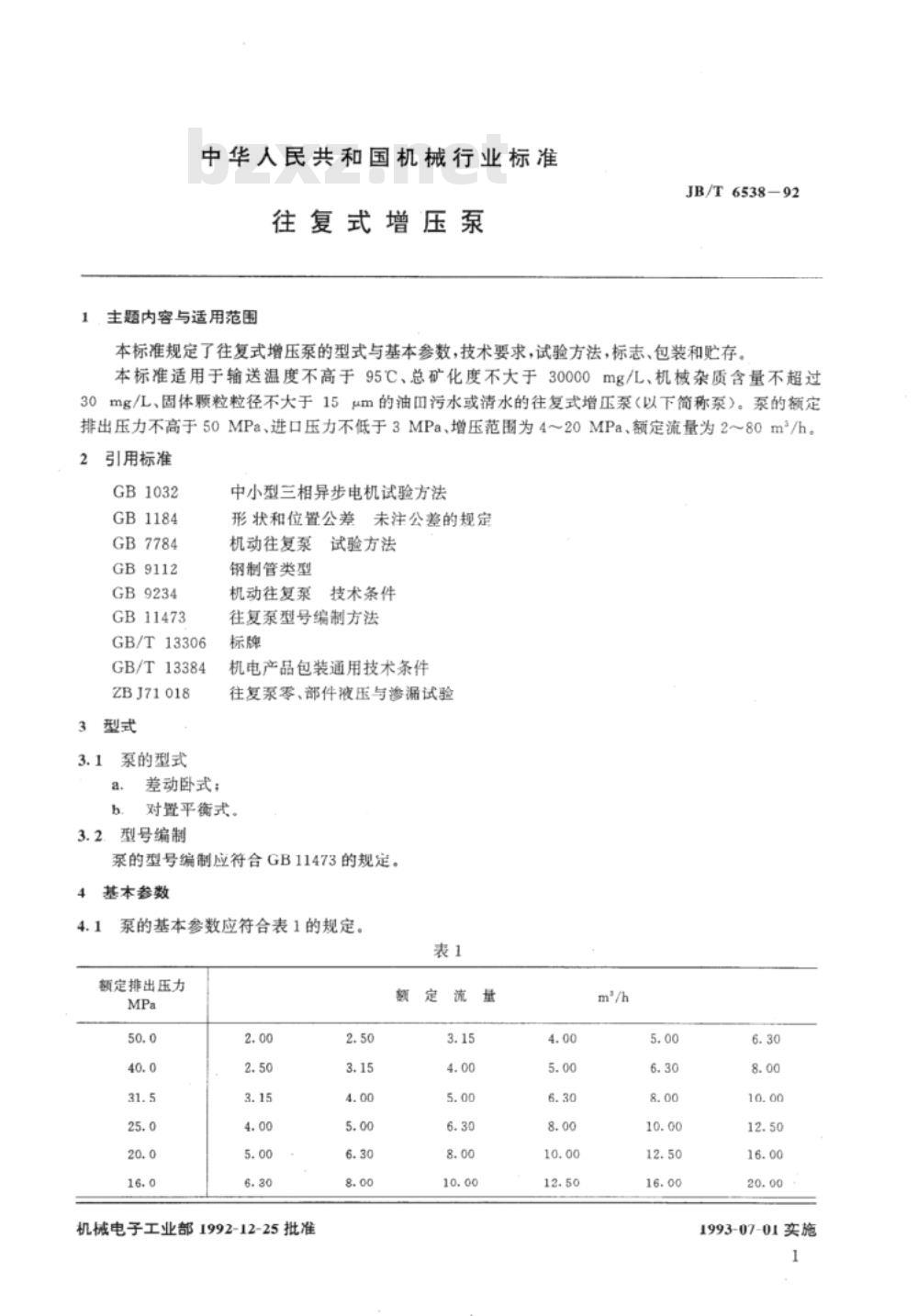

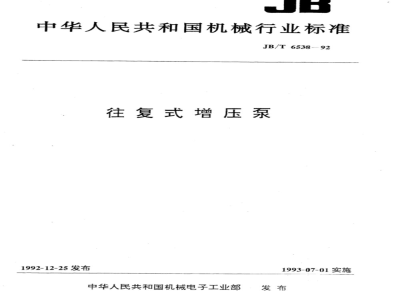

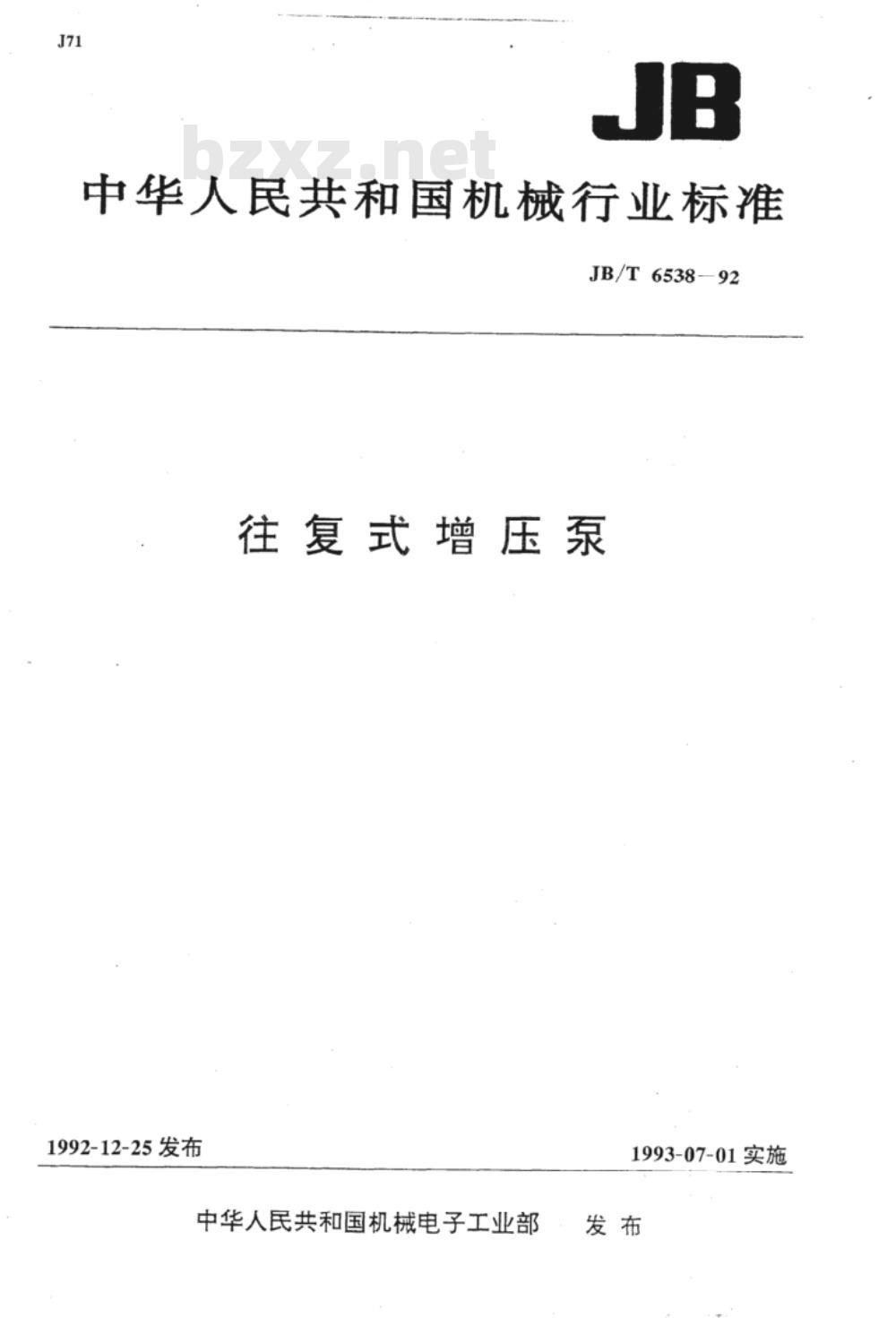

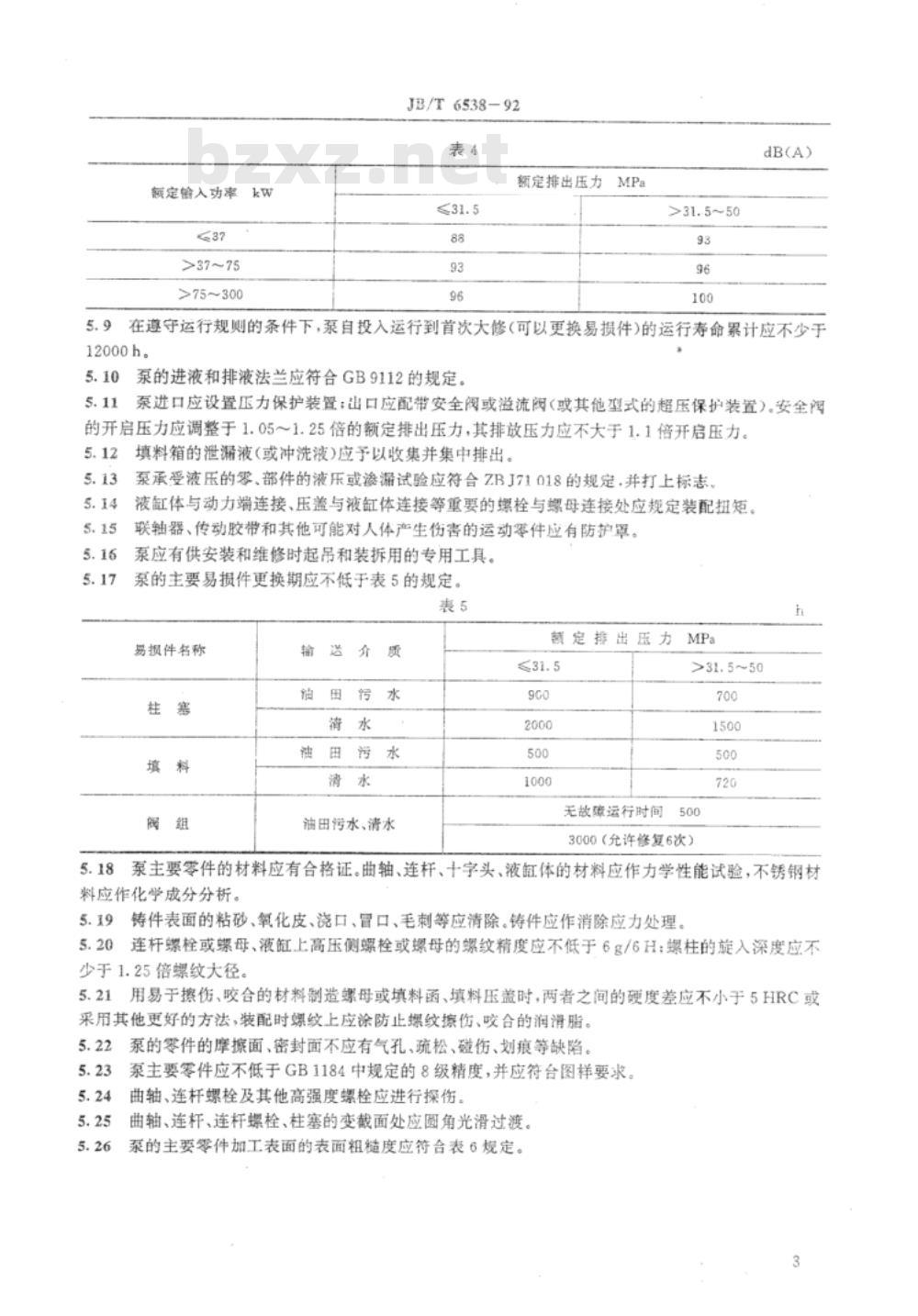

中华人民共和国机械行业标准 往复式增压泵 JB/T6538—92 1992-12-25发布 中华人民共和国机械电子工业部发布 1993-07-01实施 1. 主题内容与适用范围 本标准规定了往复式增压泵的型式与基本参数、技术要求、试验方法、标志、包装和贮存等内容。本标准适用于输送温度不高于95℃、总矿化度不大于30000mg/L、机械杂质含量不超过30mg/L、固体颗粒粒径不大于15μm的油污水或清水的往复式增压泵（以下简称‘泵’）。泵的额定排出压力不高于50MPa、进口压力不低于3MPa，增压范围为4～20MPa，额定流量为2～80m/h。 2. 引用标准 GB1032, GB1184, GB7784, GB9112, GB9234, GB11473, GB/T13306, GB/T13384, ZBJ71018 3. 型式 3.1 泵的型式： a. 差动卧式； b. 中小型三相异步电机试验方法； c. 形状和位置公差未注公差的规定等。 3.2 型号编制：泵的型号编制应符合GB11473的规定。 4. 基本参数 4.1 泵的基本参数应符合表1的规定。表1列出了不同额定排出压力和流量的对应关系。 4.2 泵的柱塞直径应在表2中选取。表2列出了不同流量下的柱塞直径参数。 5. 技术要求 5.1 泵应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 5.2 泵应满足额定工况下的连续工作制（连续工作制是指泵在额定工况下每天连续运转8～24小时）。 5.3 填料箱的泄漏量不应超过泵额定流量的0.01%。泵额定流量小于10m³/h时，填料箱的泄漏量不应超过1L/h。 5.4 各静密封面不应泄漏；润滑油压及油位应在规定的范围内，传动箱内油温不应超过95℃；无异常声响和振动。 5.5 泵在额定工况下，原动机不应过载，泵的性能指标应符合表3的规定，表3详细列出了各项性能参数。 6. 其他技术要求 泵的标牌和包装应符合相应的标准和规定，具体内容参见标准附件。
