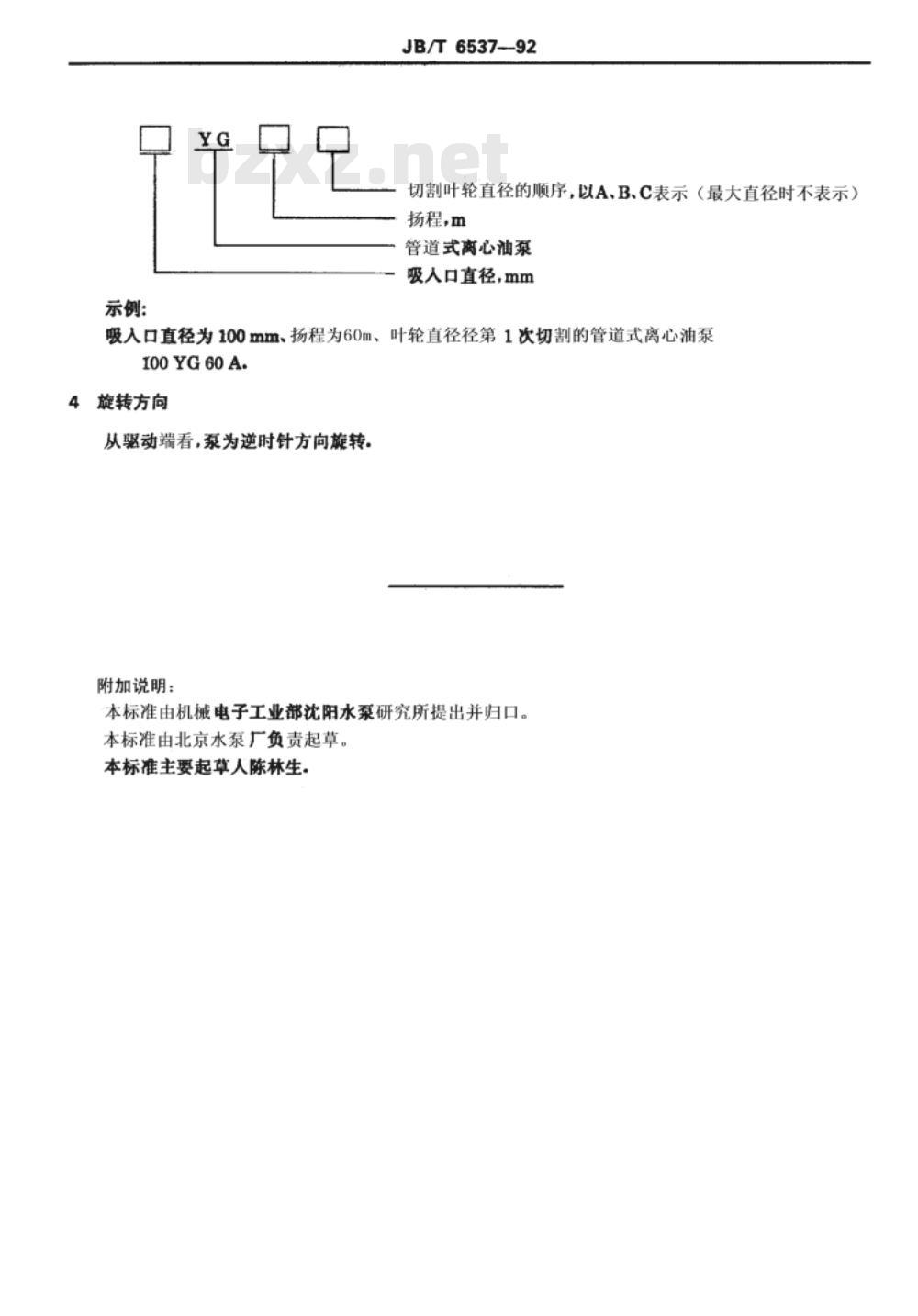

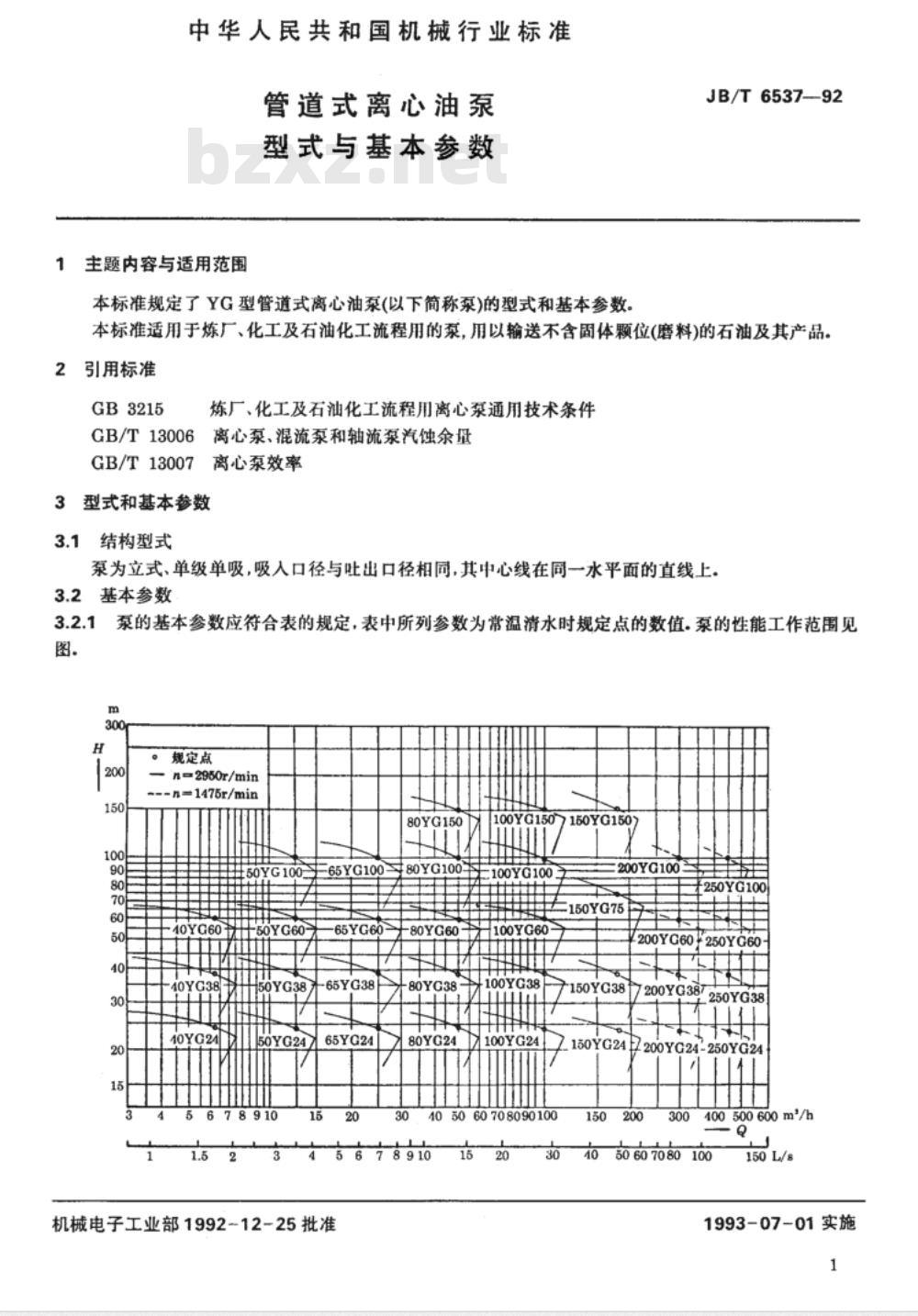

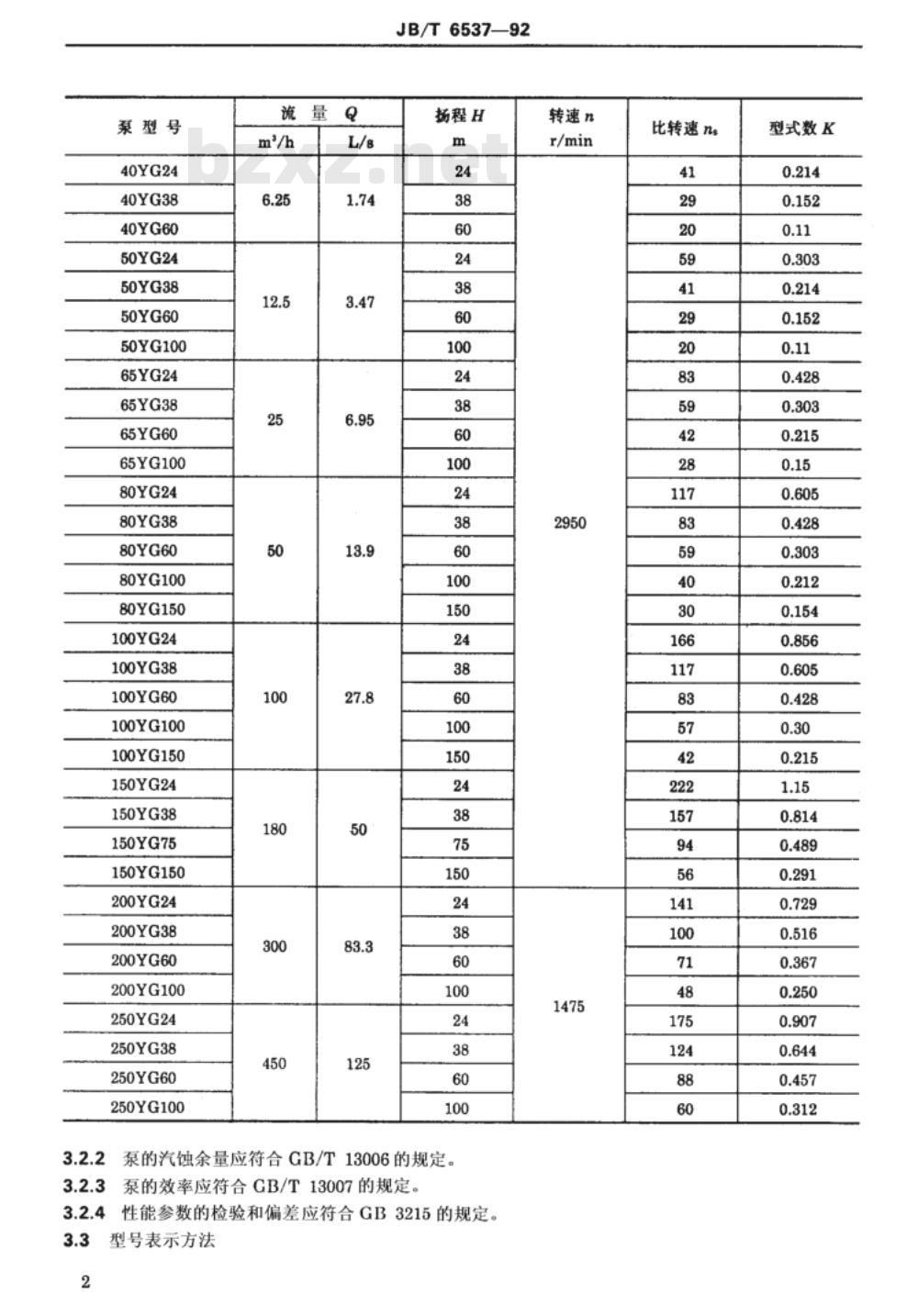

中华人民共和国机械行业标准 管道式离心油泵型式与基本参数 JB/T6537-92 1992-12-25发布 中华人民共和国机械电子工业部发布 1993-07-01实施 1 主题内容与适用范围 本标准规定了YG型管道式离心油泵（以下简称‘泵’）的型式和基本参数。本标准适用于炼厂、化工及石油化工流程用的泵，用以输送不含固体颗粒（磨料）的石油及其产品。 2 引用标准 GB3215, GB/T13006, 离心泵通用技术条件，离心泵、混流泵和轴流泵汽蚀余量标准，GB/T13007 离心泵效率等相关标准。 3 型式和基本参数 3.1 结构型式 泵为立式、单级单吸，吸入口径与吐出口径相同，且其中心线位于同一水平面上。 3.2 基本参数 泵的基本参数应符合表中的规定，表中所列参数为常温清水时的规定值。泵的性能工作范围见3.2.1图。 3.2.1 表：性能参数（流量、扬程、效率等）详细列出泵型号及其对应的性能数据。 3.2.2 性能要求：泵的汽蚀余量应符合GB/T13006的规定，效率应符合GB/T13007的规定，性能偏差应符合GB3215的规定。 3.3 型号表示方法 泵的型号按流量、扬程、转速等参数进行标识，详细的型号及其对应的流量、扬程和转速数据列出。
