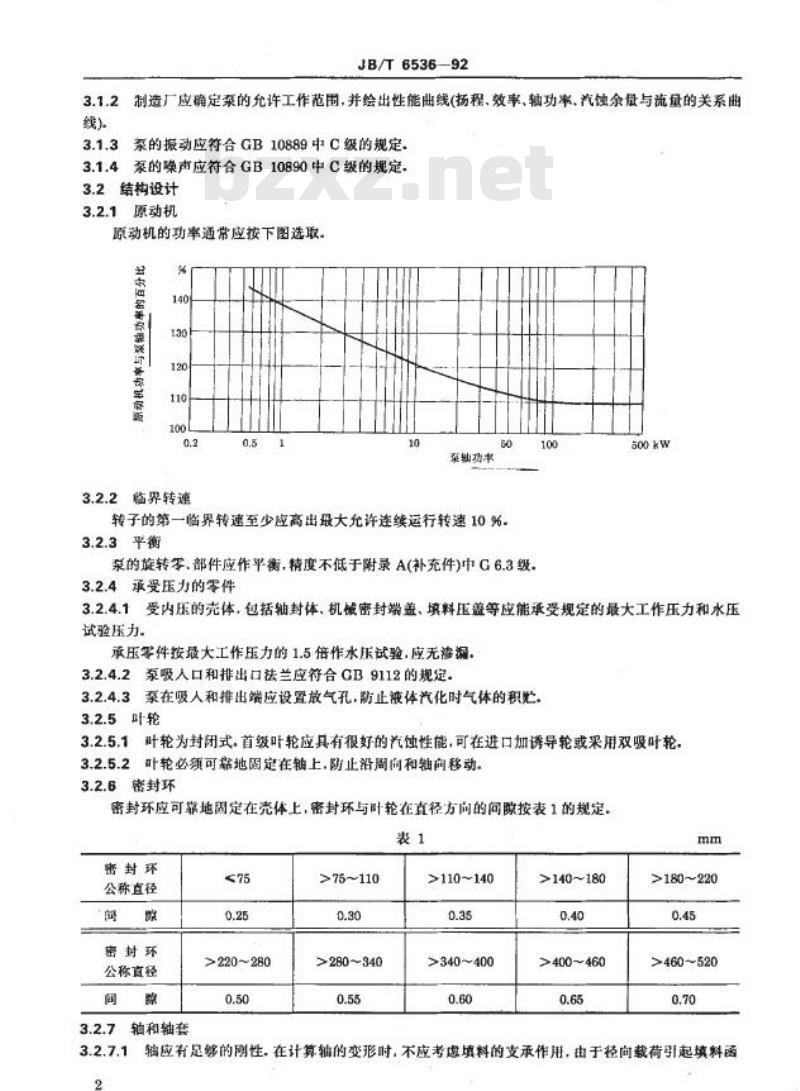

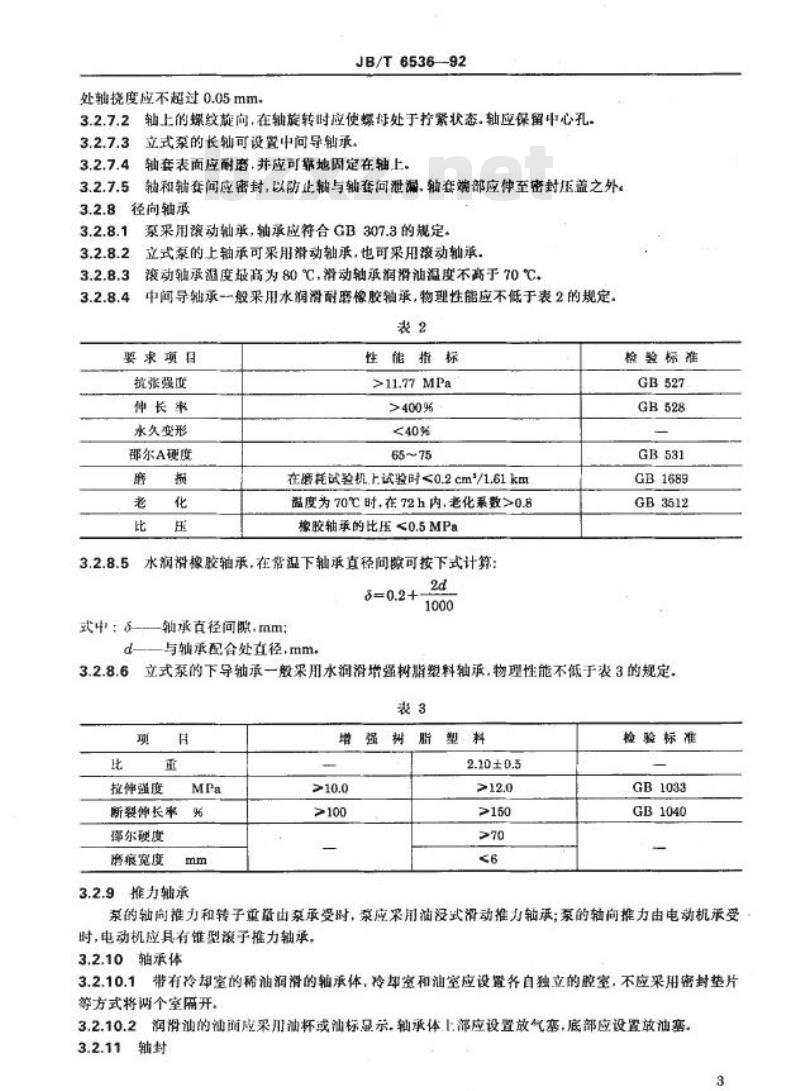

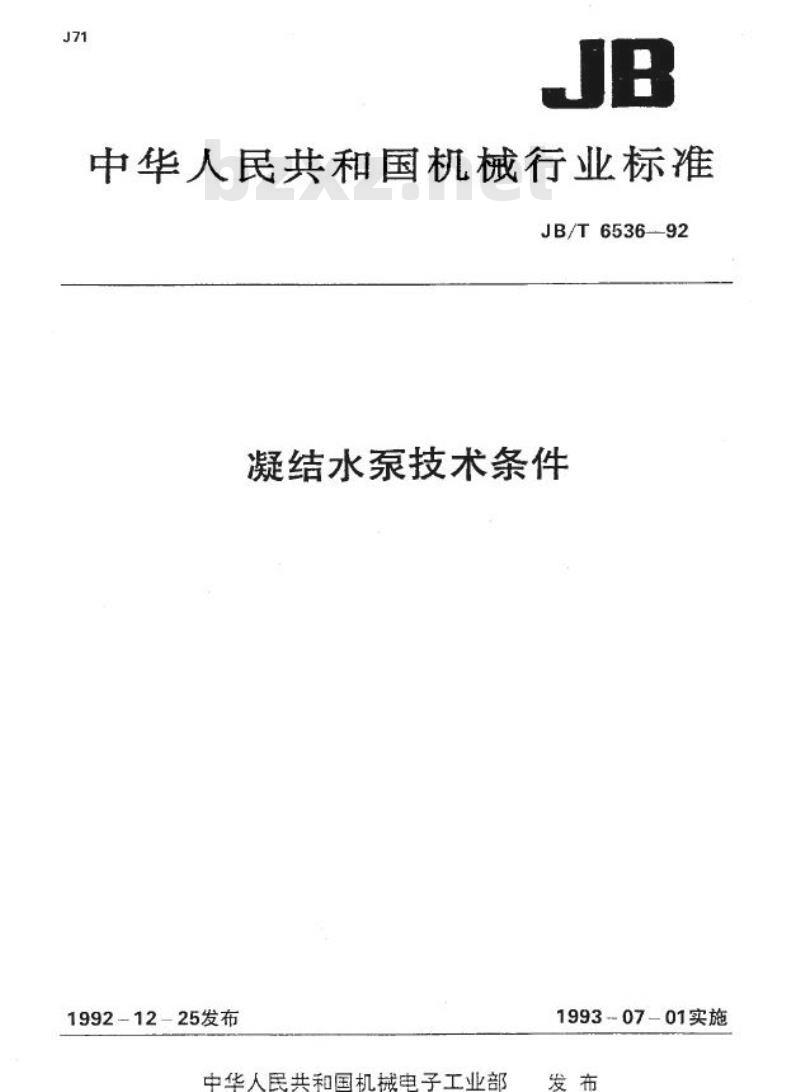

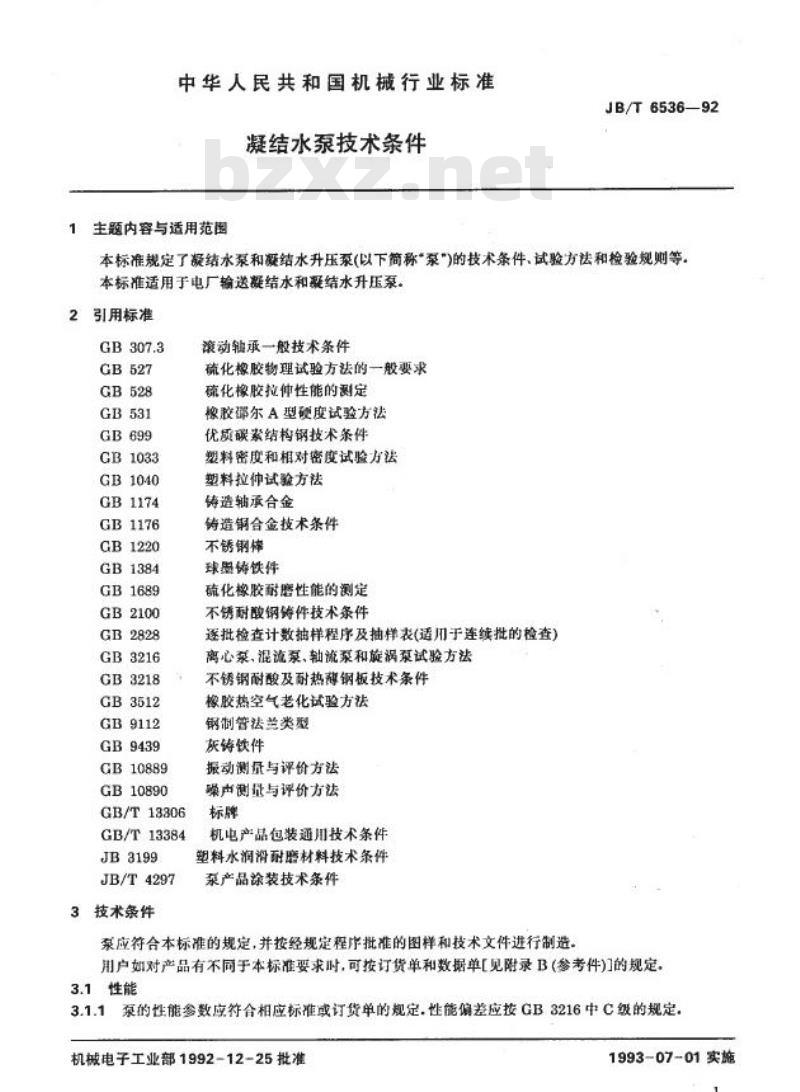

中华人民共和国机械行业标准 凝结水泵技术条件 JB/T6536--92 1992-12-25发布 中华人民共和国机械电子工业部发布 1993-07-01实施 1 主题内容与适用范围 本标准规定了凝结水泵和凝结水升压泵（以下简称‘泵’）的技术条件、试验方法和检验规则等。本标准适用于电厂输送凝结水和凝结水升压泵。 2 引用标准 GB 307.3, GB527, GB528, GB531, GB699, GB1033, GB1040, GB1174, GB1176, GB1220, GB1384, GB1689, GB2100, GB2828, GB3216, GB3218, GB3512, GB9112, GB9439, GB10889, GB10890, GB/T 13306, GB/T 13384, JB3199, JB/T4297。 3 技术条件 3.1 性能 3.1.1 泵的性能参数应符合相应标准或订货单的规定，性能偏差应按GB3216中C级的规定。 3.1.2 制造厂应确定泵的允许工作范围，并绘制性能曲线（扬程、效率、轴功率、汽蚀余量与流量的关系曲线）。 3.1.3 泵的振动应符合GB10889中C级的规定。 3.1.4 泵的噪声应符合GB10890中C级的规定。 3.2 结构设计 3.2.1 原动机：原动机的功率通常应按下图选取，满足规定的工作范围。 3.2.2 临界转速：转子的第一临界转速至少应高出最大允许连续运行转速10%。 3.2.3 平衡：泵的旋转零部件应作平衡，精度不低于附录A（补充件）中G6.3级。 3.2.4 承受压力的零件：受内压的壳体、机械密封端盖、填料压盖等应能承受规定的最大工作压力和水压试验压力。 3.2.5 叶轮 3.2.5.1 叶轮为封闭式，首级叶轮应具有良好的汽蚀性能，可在进口加诱导轮或采用双吸叶轮。 3.2.5.2 叶轮必须可靠地固定在轴上，防止沿周向和轴向移动。 3.2.6 密封环：密封环应可靠地固定在壳体上，密封环与叶轮在直径方向的间隙按表1的规定。 3.2.7 轴和轴套 3.2.7.1 轴应有足够的强度和刚度，计算轴的变形时不应考虑填料的支承作用，轴的挠度应不超过0.05mm。 3.2.7.2 轴上的螺纹旋向，应使连接件处于紧状态，轴应保留中心孔。 3.2.7.3 立式泵的长轴可设置中间导轴承，轴套表面应耐磨，并应可靠地固定在轴上。 3.2.8 轴承：泵采用滚动轴承，轴承应符合GB307.3的规定。立式泵的上轴承可采用滑动轴承，也可采用滚动轴承。
