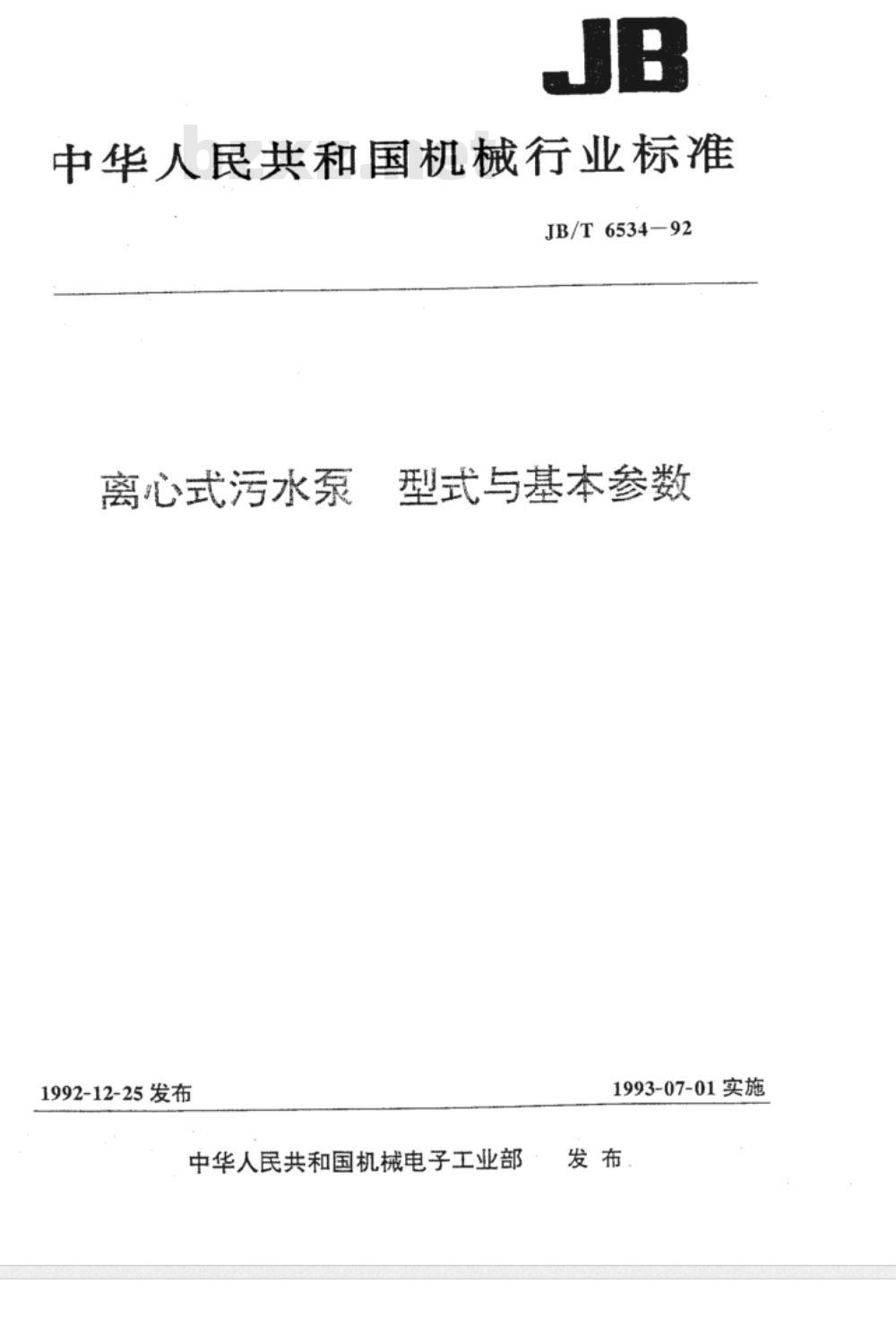

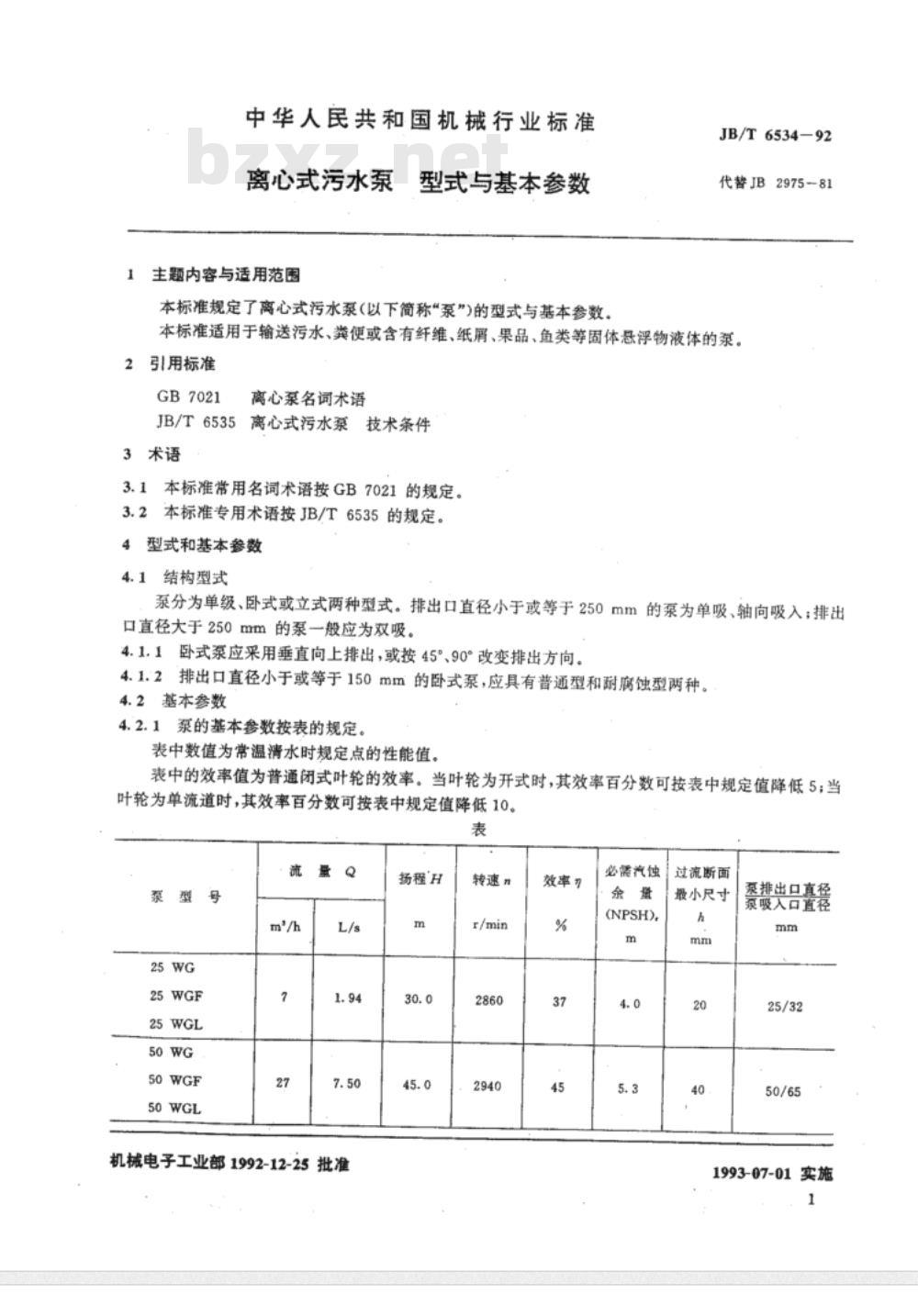

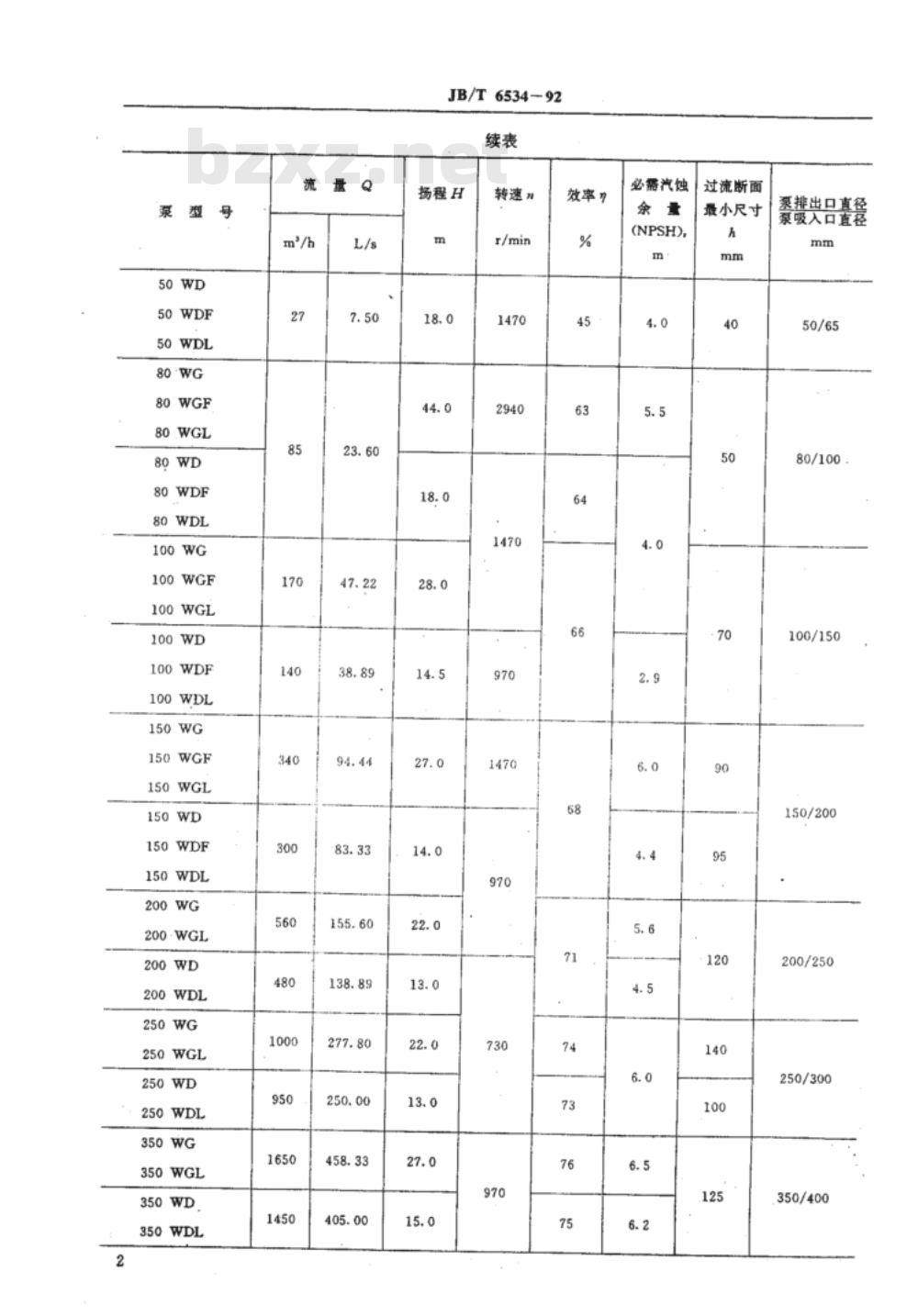

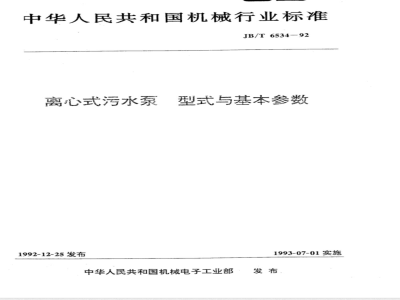

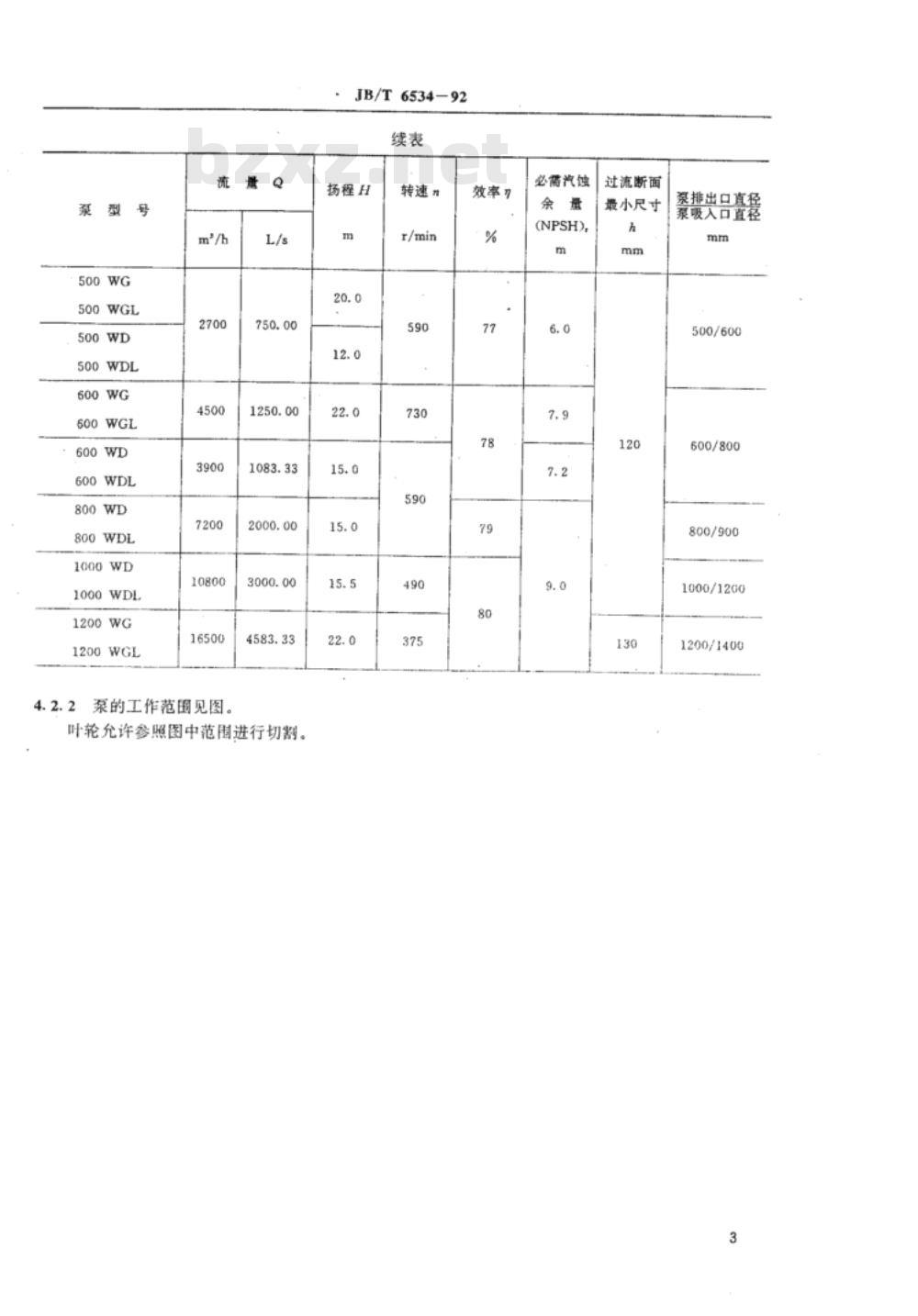

中华人民共和国机械行业标准 离心式污水泵 JB/T6534-92 1992-12-25发布 中华人民共和国机械电子工业部发布 1993-07-01实施 1 主题内容与适用范围 本标准规定了离心式污水泵（以下简称“泵”）的型式与基本参数。本标准适用于输送污水、粪便或含有纤维、纸屑、果品、鱼类等固体悬浮物液体的泵。 2 引用标准 GB7021 离心泵名词术语 JB/T6535 离心式污水泵技术条件 3 术语 3.1 本标准采用名词术语按GB7021的规定。 3.2 本标准专用术语按JB/T6535的规定。 4 型式和基本参数 4.1 结构型式 泵分为单级、卧式或立式两种型式。排出口直径小于或等于250mm的泵为单吸、轴向吸入；排出口直径大于250mm的泵一般应为双吸。 4.1.1 卧式泵应采用垂直向上排出，或按45°、90°改变排出方向。 4.1.2 排出口直径小于或等于150mm的卧式泵，应具有普通型和附腐蚀型两种。 4.2 基本参数 4.2.1 泵的基本参数按表的规定。表中数值为常温清水时规定点的性能值。表中的效率值为普通闭式叶轮的效率。当叶轮为开式时，其效率百分数可按表中规定值降低5；当叶轮为单流道时，其效率百分数可按表中规定值降低10。 表 泵型号：25WG, 25WGF, 25WGL, 50WG, 50WGF, 50WGL, 50WD, 50WDF, 50WDL, 80WG, 80WGF, 80WGL, 80WD, 80WDF, 80WDL, 100WG, 100WGF, 100WGL, 100WD, 100WDF, 100WDL, 150WG, 150WGF, 150WGL, 150WD, 150WDF, 150WDL, 200WG, 200WGL, 200WD, 200WDL, 250WG, 250WGL, 250WD, 250WDL, 350WG, 350WGL, 350WD, 350WDL 流量Q（m³/h）：27, 85, 170, 140, 340, 300, 560, 480, 1000, 950, 1650, 1450, 2700, 4500, 3900 扬程H（m）：30.0, 45.0, 18.0, 28.0, 14.5, 27.0, 14.0, 22.0, 13.0, 22.0, 13.0, 27.0, 15.0, 18.0, 44.0, 18.0 转速n（r/min）：2860, 2940, 1470, 970, 1470, 970, 730, 970 效率（%）：37, 45, 45, 63, 64, 66, 68, 71, 74, 73, 76, 75, 76, 76, 76, 75 必需汽蚀余量（NPSH）（m）：4.0, 5.3, 4.0, 5.5, 4.0, 2.9, 6.0, 4.4, 5.6, 4.5, 6.0, 6.5, 6.2, 6.0, 5.0 过流断面最小尺寸A（mm）：20, 40, 50, 70, 90, 95, 120, 140, 100, 125, 150, 200, 250, 300 泵排出口直径（mm）：25/32, 50/65, 80/100, 100/150, 150/200, 200/250, 250/300, 350/400 4.2.2 泵的工作范围见图。叶轮允许参照图中范围进行切割。
