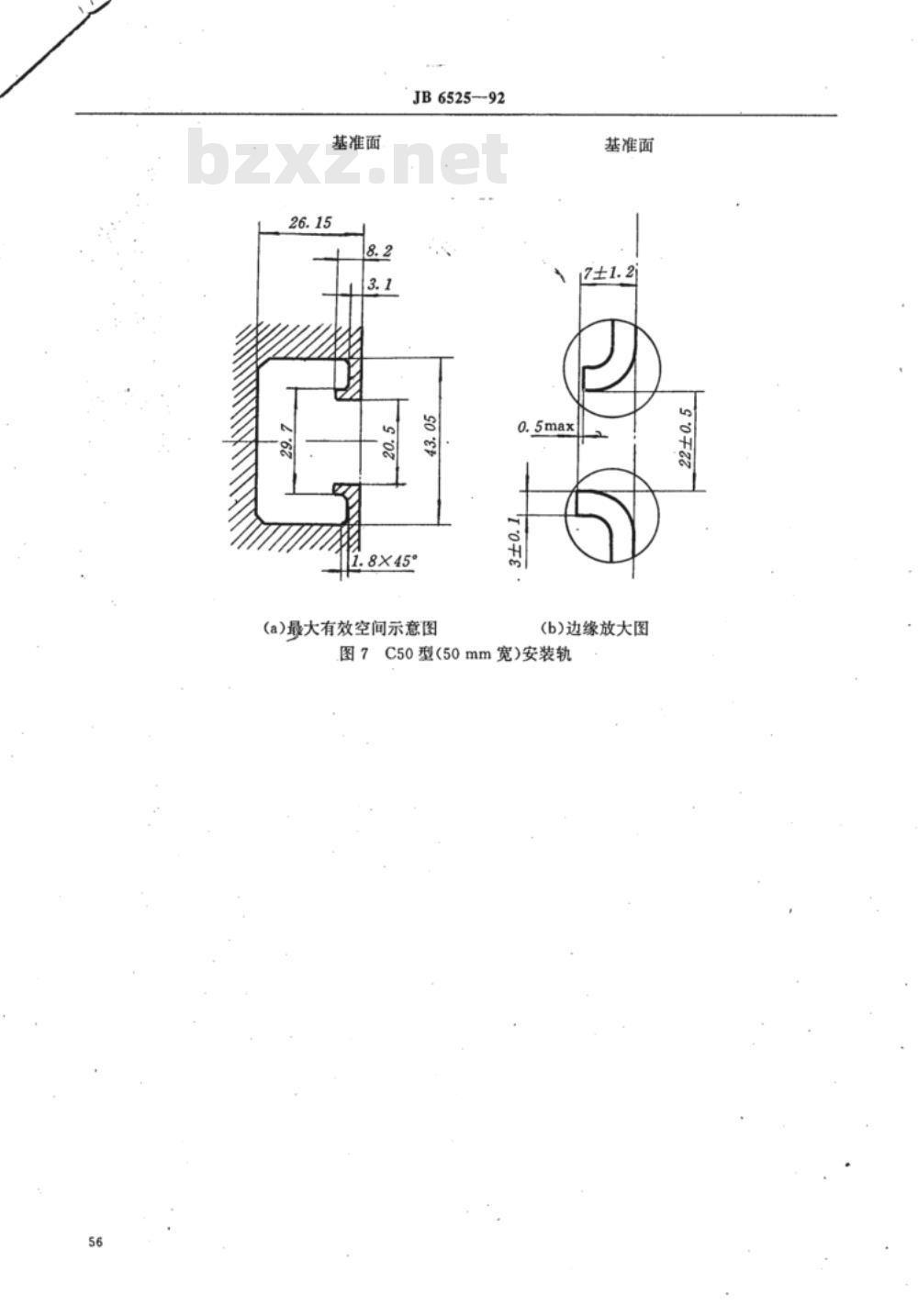

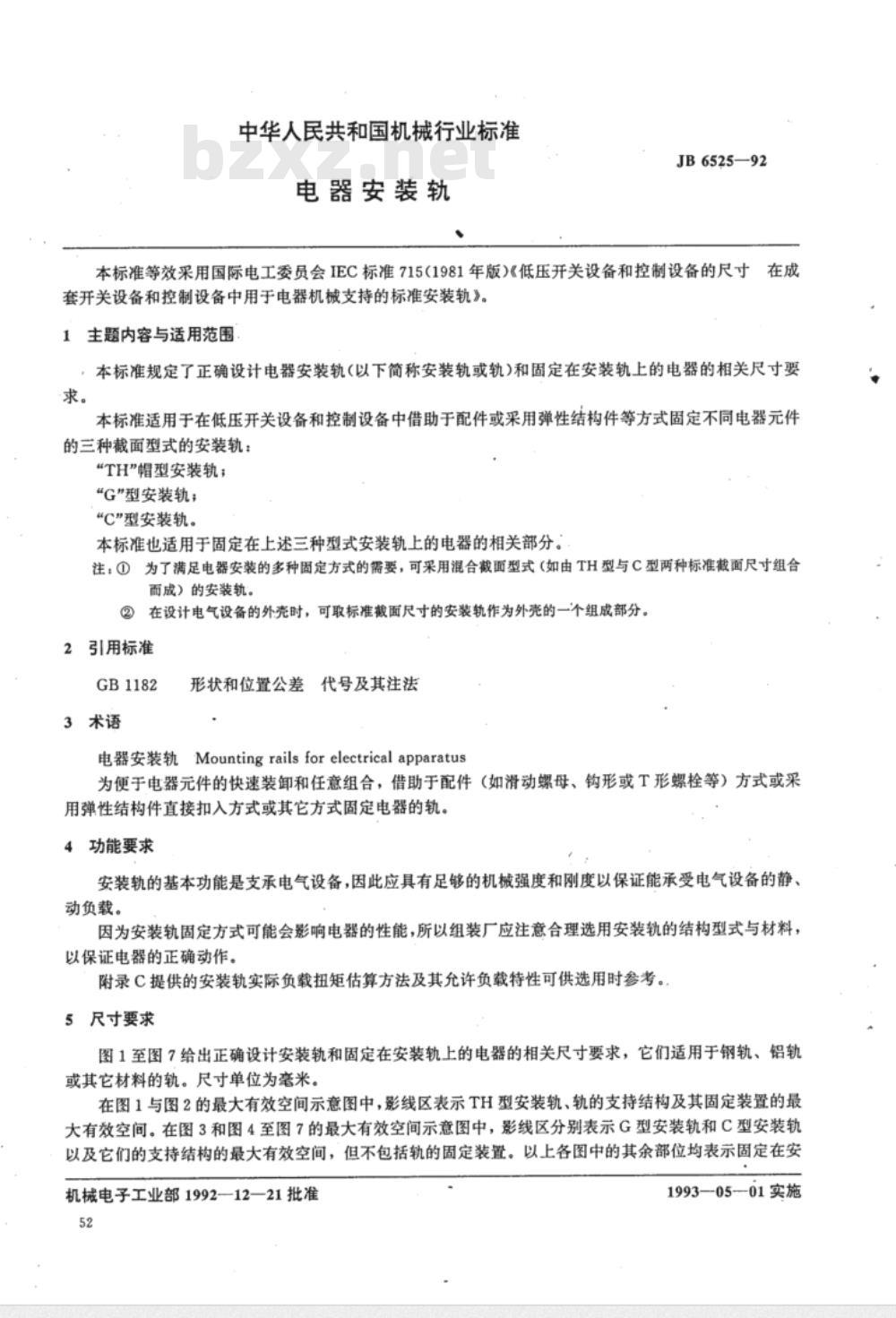

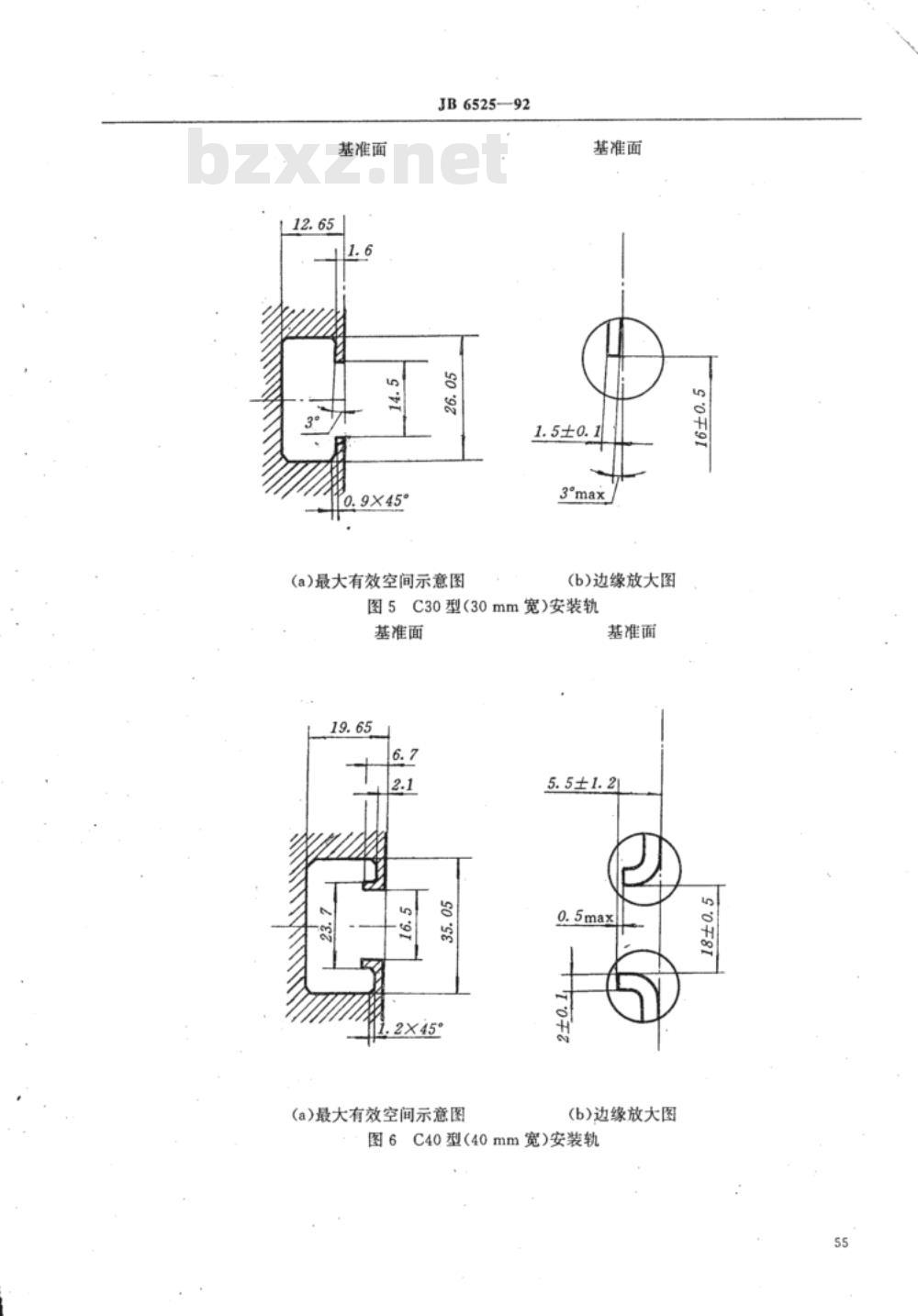

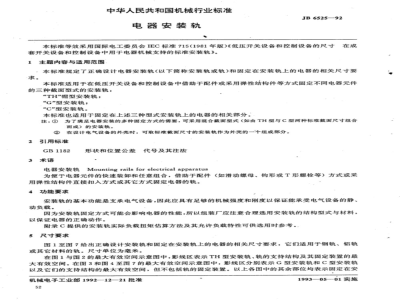

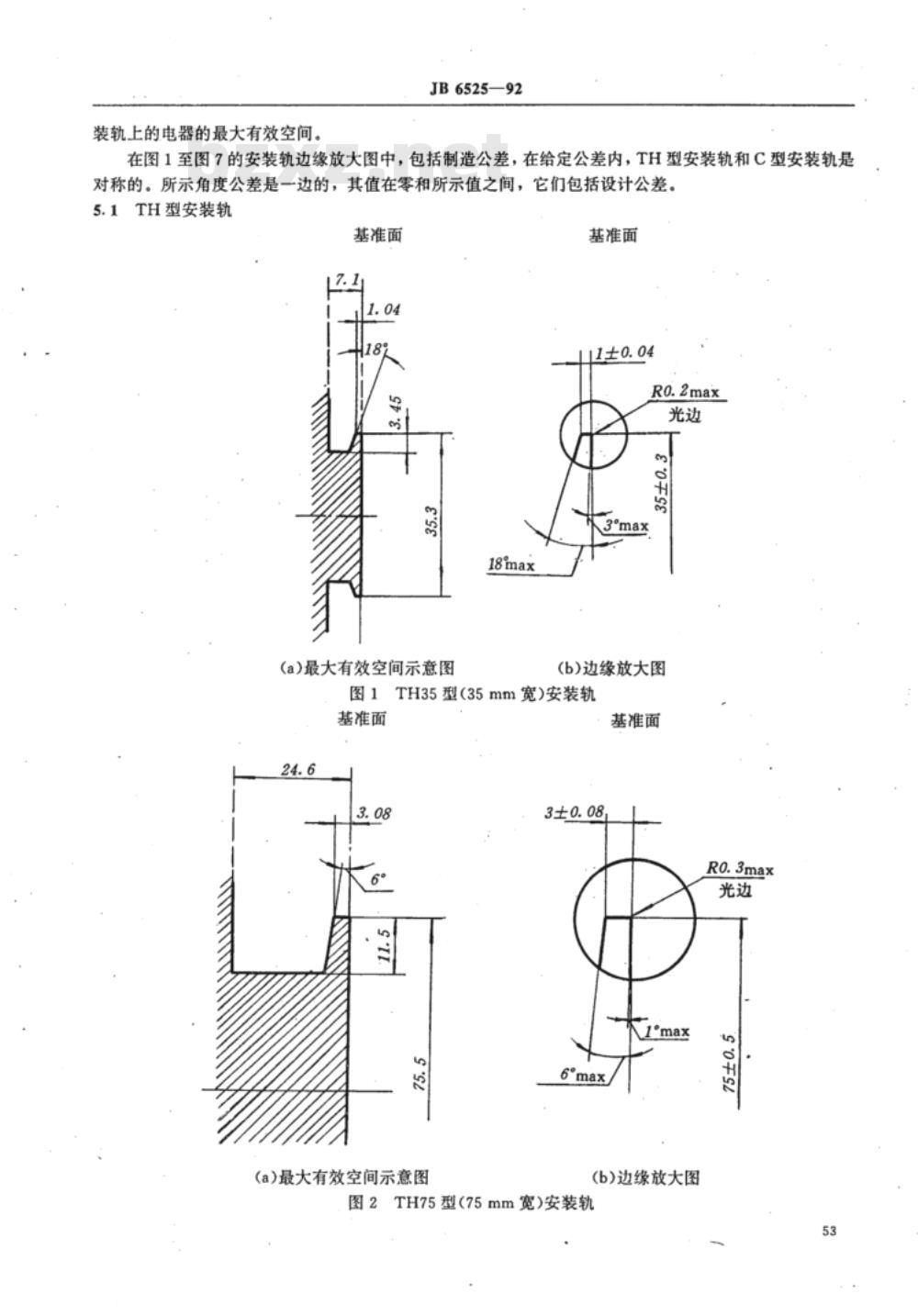

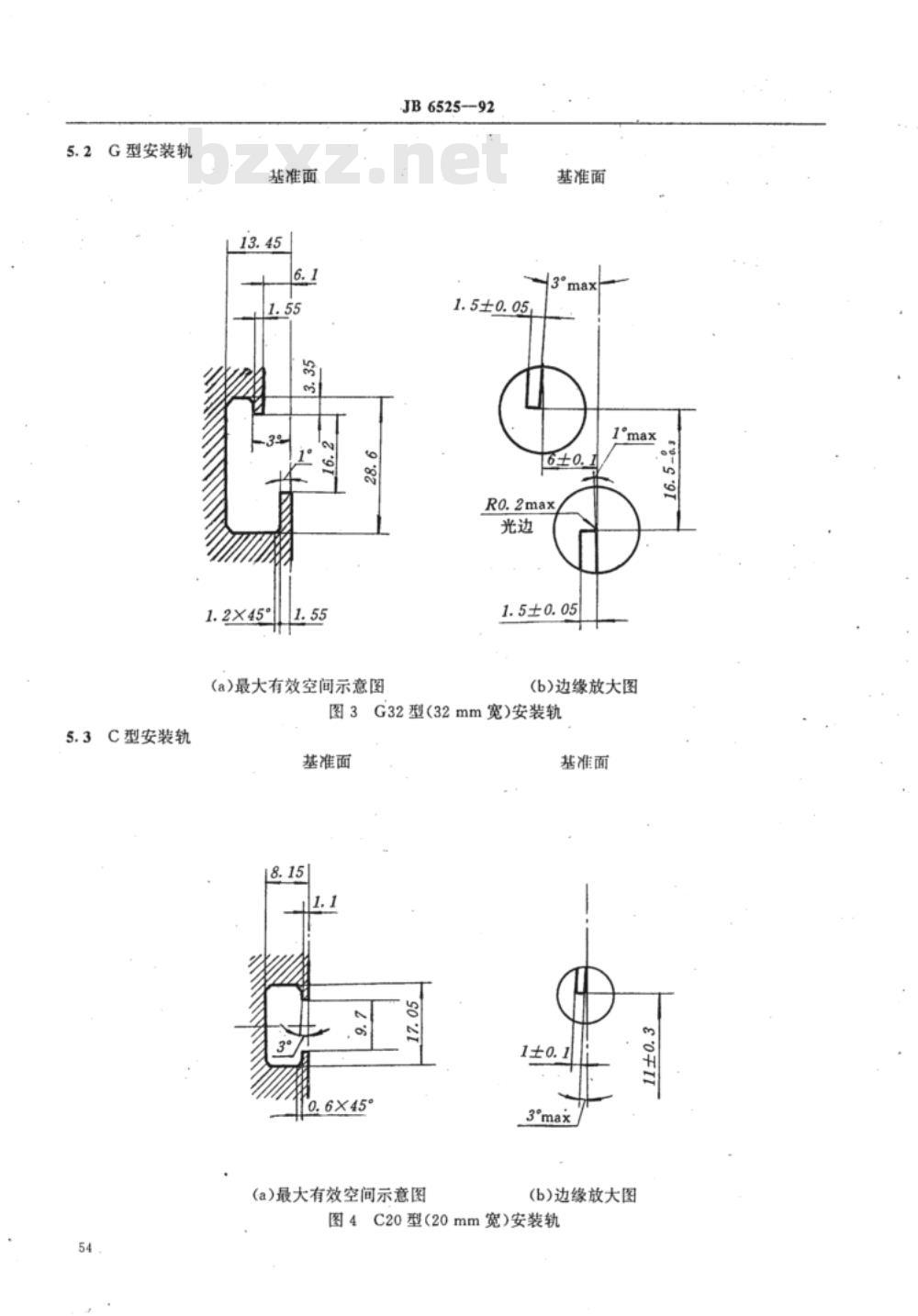

中华人民共和国机械行业标准 电器安装轨 JB/T 6525—92 本标准等效采用国际电工委员会IEC标准715（1981年版）《低压开关设备和控制设备的尺寸在成套开关设备和控制设备中用于电器机械支持的标准安装轨》。 1. 主题内容与适用范围 本标准规定了正确设计电器安装轨（以下简称安装轨或轨）和固定在安装轨上的电器的相关尺寸要求。本标准适用于在低压开关设备和控制设备中借助于配件或采用弹性结构件等方式固定不同电器元件的三种截面型式的安装轨： - “TH”帽型安装轨 - “G”型安装轨 - “C”型安装轨 本标准也适用于固定在上述三种型式安装轨上的电器的相关部分。 注： 1. 为了满足电器安装的多种固定方式的需要，可采用混合截面型式（如由TH型与C型两种标准截面尺寸组合而成）的安装轨。 2. 在设计电气设备的外壳时，可取标准截面尺寸的安装轨作为外壳的一个组成部分。 2. 引用标准 - GB1182 形状和位置公差代号及其注法 3. 术语 电器安装轨（Mounting rails for electrical apparatus）：为便于电器元件的快速装卸和任意组合，借助于配件（如滑动螺母、钩形或T形螺栓等）方式或采用弹性结构件直接扣入方式或其它方式固定电器的轨。 4. 功能要求 安装轨的基本功能是支承电气设备，因此应具有足够的机械强度和刚度，以保证能承受电气设备的静、动负载。由于安装轨固定方式可能会影响电器的性能，所以组装厂应注意合理选用安装轨的结构型式与材料，以保证电器的正确动作。 附录C提供的安装轨实际负载扭矩估算方法及其允许负载特性可供选用时参考。 5. 尺寸要求 图1至图7给出正确设计安装轨和固定在安装轨上的电器的相关尺寸要求，适用于钢轨、铝轨或其他材料的轨。尺寸单位为毫米。在图1与图2的最大有效空间示意图中，影线区表示TH型安装轨、轨的支持结构及其固定装置的最大有效空间。在图3和图4至图7的最大有效空间示意图中，影线区分别表示G型安装轨和C型安装轨以及它们的支持结构的最大有效空间，但不包括轨的固定装置。以上各图中的其余部位均表示固定在安装轨上的电器的最大有效空间。 图1 TH35型（35mm宽）安装轨 图2 TH75型（75mm宽）安装轨 图3 G32型（32mm宽）安装轨 图4 C20型（20mm宽）安装轨 图5 C30型（30mm宽）安装轨 图6 C40型（40mm宽）安装轨 图7 C50型（50mm宽）安装轨 附录A 材料性能 A1 钢安装轨（补充件）：采用碳素结构钢冷轧钢板作材料，经表面光亮退火后作轻微平整处理，要求其抗拉强度为320至420N/mm²；延伸率至少为30%；沿轧制方向和垂直轧制方向进行过180°弯曲试验，弯曲处不得有裂纹、裂口和分层。 只有当制造厂与用户之间达成协议，才可采用其它材质的钢板作材料。 A2 尺寸规格 本附录列出安装轨的尺寸规格和公差要求。
