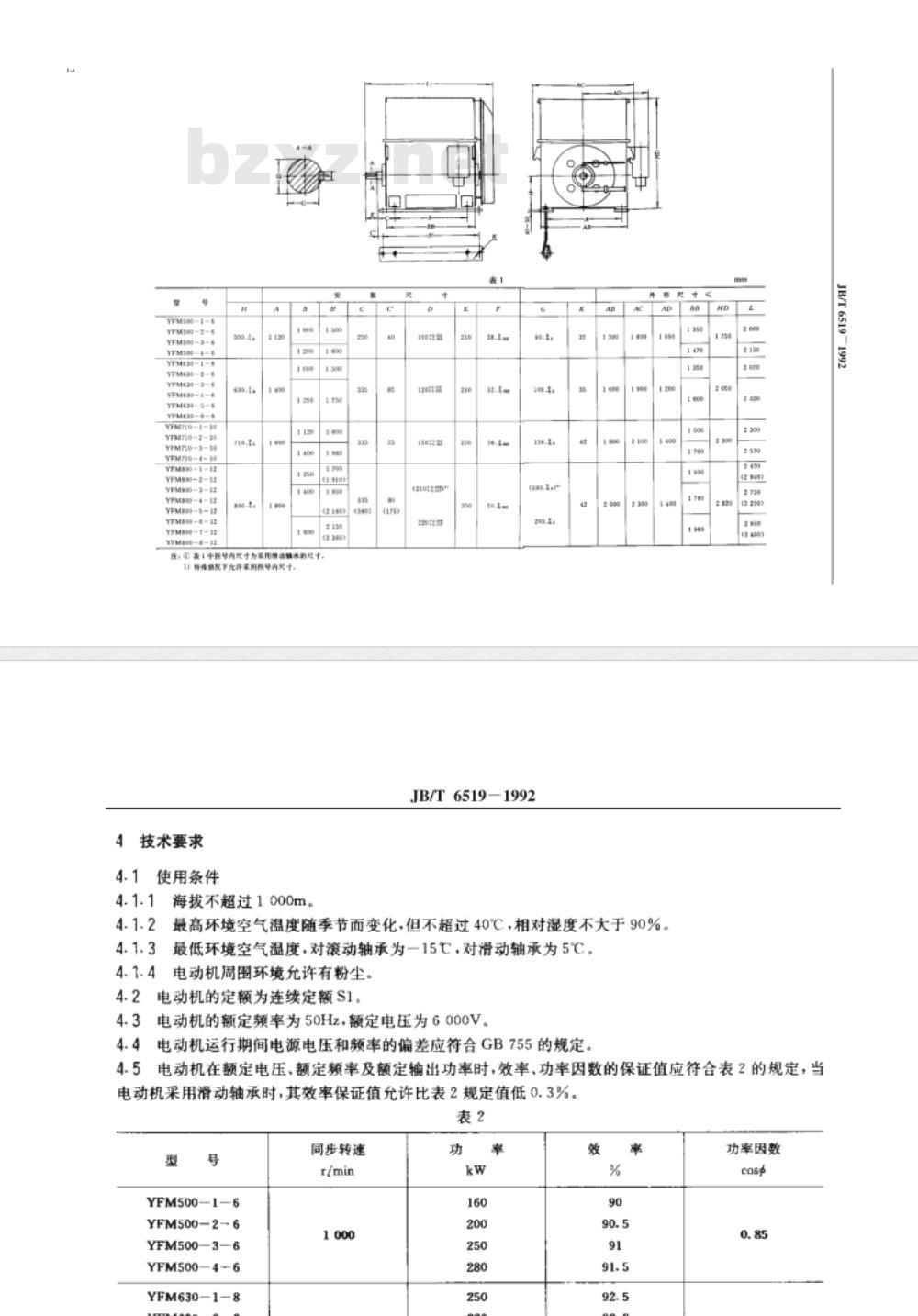

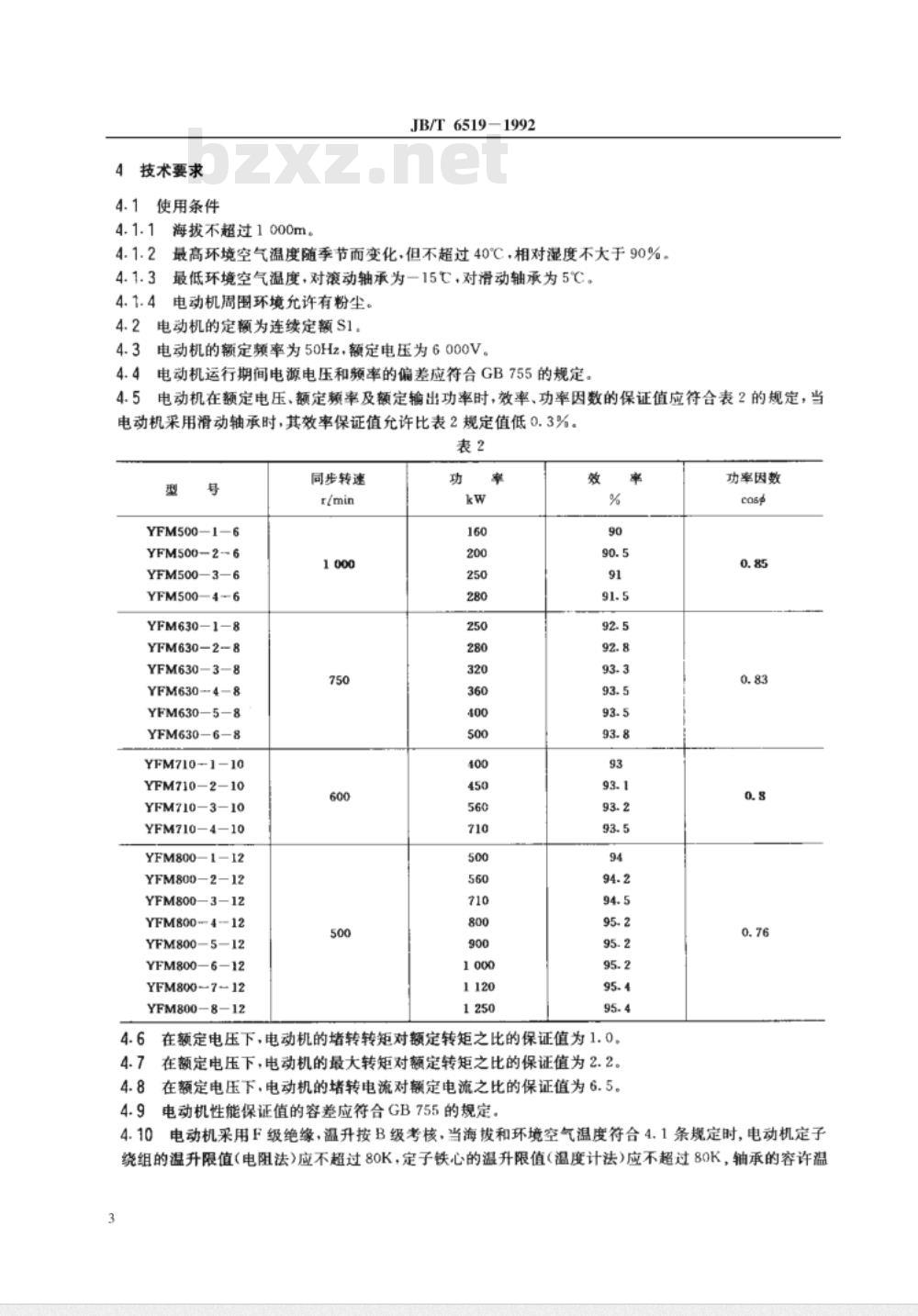

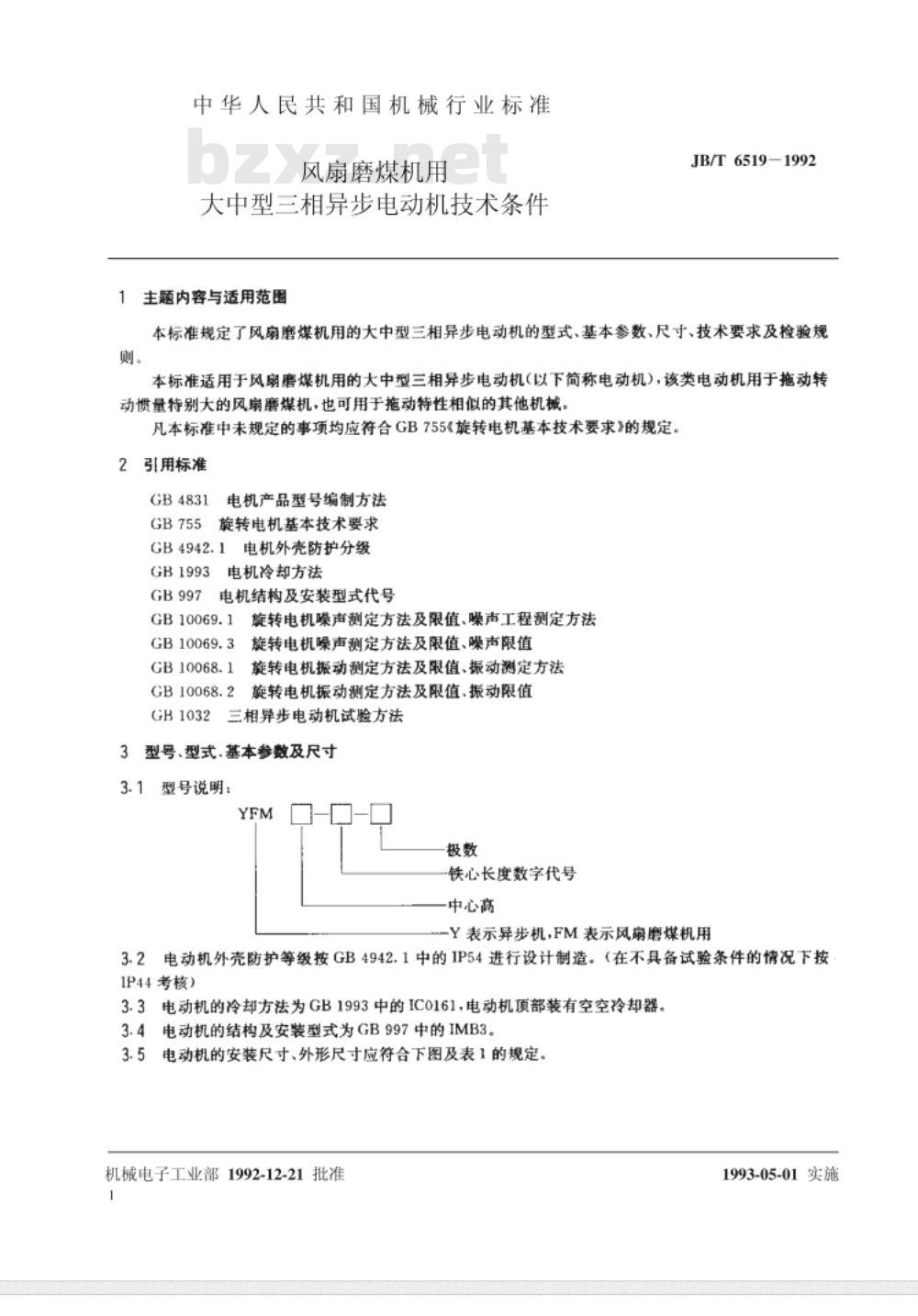

中华人民共和国机械行业标准 JB/T6519-1992 风扇磨煤机用大中型三相异步电动机技术条件 1992年12月21日发布 中华人民共和国机械电子工业部1993年5月1日实施 1. 范围 本标准规定了风扇磨煤机用的大中型三相异步电动机的型式、基本参数、尺寸、技术要求及检验规则。该标准适用于风扇磨煤机用的大中型三相异步电动机（以下简称电动机），该类电动机用于拖动转动惯量特别大的风扇磨煤机，也可用于拖动特性相似的其他机械。 2. 规范性引用文件 本标准引用了以下文件： - GB4831 电机产品型号编制方法 - GB755 旋转电机基本技术要求 - GB4942.1 电机外壳防护分级 - GB1993 电机冷却方法 - GB997 电机结构及安装型式代号 - GB10069.1, GB10069.3, GB10068.1, GB10068.2 旋转电机噪声测定方法及限值、噪声限值 - GB1032 旋转电机振动测定方法及限值 3. 技术要求 3.1 型号说明 YFM：极数，铁心长度数字代号，中心高 - Y 表示异步机，FM 表示风房磨煤机用 3.2 电动机外壳防护等级按GB4942.1中的IP54进行设计制造（在不具备试验条件的情况下按IP44考核）。 3.3 电动机的冷却方法为GB1993中的IC0161，电动机顶部装有空冷却器。 3.4 电动机的结构及安装型式为GB997中的IMB3。 3.5 电动机的安装尺寸、外形尺寸应符合下图及表1的规定。 4. 使用条件 4.1 海拔不超过1000米。 4.2 最高环境空气温度随季节变化，但不超过40℃，相对湿度不大于90%。 4.3 最低环境空气温度：对滚动轴承为-15℃，对滑动轴承为5℃。 4.4 电动机周围环境允许有粉尘。 5. 电动机性能 电动机的定额为连续定额S1，额定频率为50Hz，额定电压为6000V。电动机在额定电压、额定频率及额定输出功率时，效率、功率因数的保证值应符合表2的规定，当电动机采用滑动轴承时，其效率保证值允许比表2规定值低0.3%。 表2：型号与技术参数 | 型号 | 同步转速 (r/min) | 功率 (kW) | 效率 (%) | 功率因数 (cosφ) | |----------------|----------------|----------|----------|----------------| | YFM500-1-6 | 1000 | 160 | 90 | 0.85 | | YFM500-2-6 | 1000 | 200 | 90.5 | 0.85 | | YFM500-3-6 | 1000 | 250 | 91 | 0.85 | | YFM500-4-6 | 1000 | 280 | 91.5 | 0.85 | | YFM630-1-8 | 1000 | 250 | 92.5 | 0.85 |
