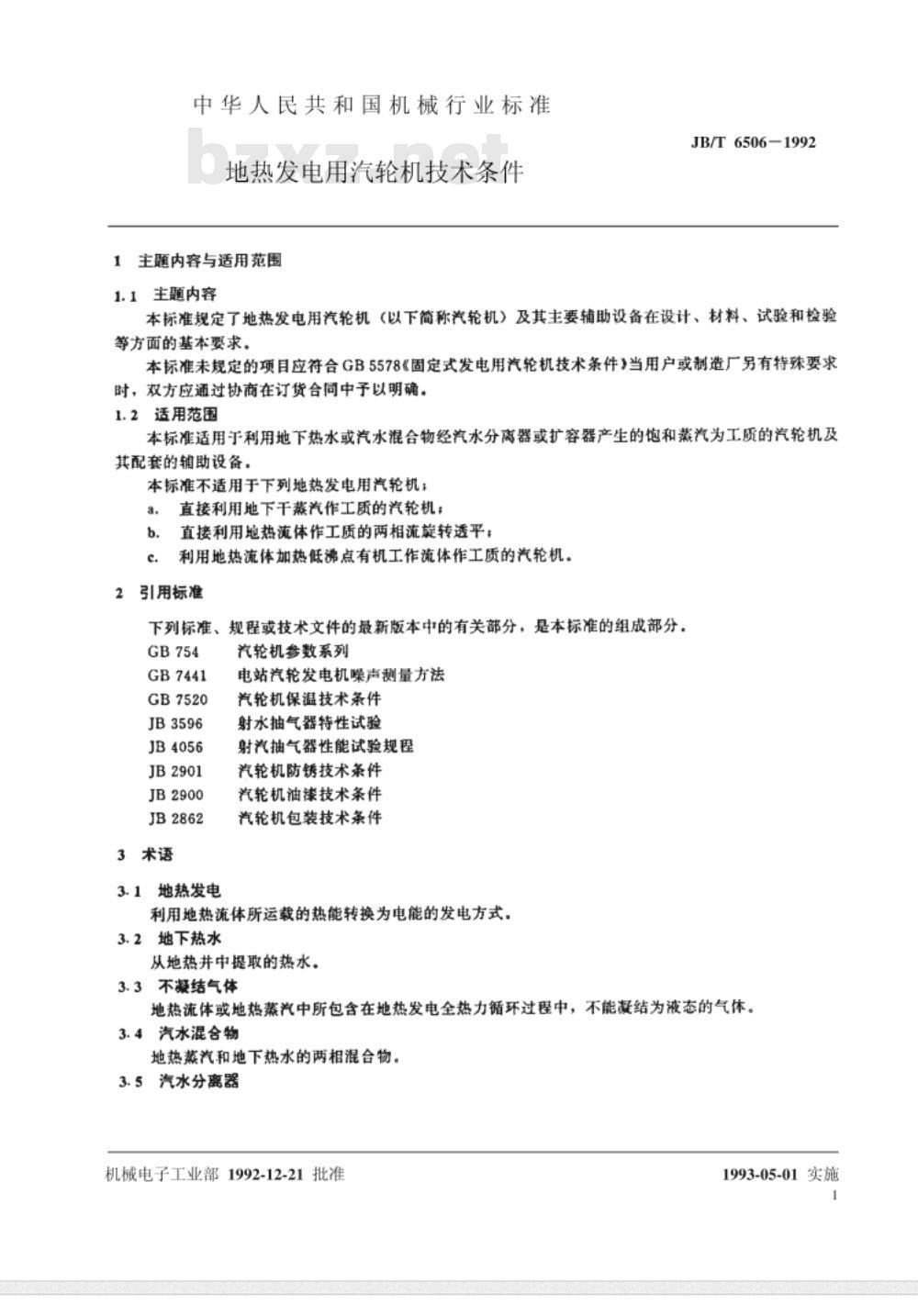

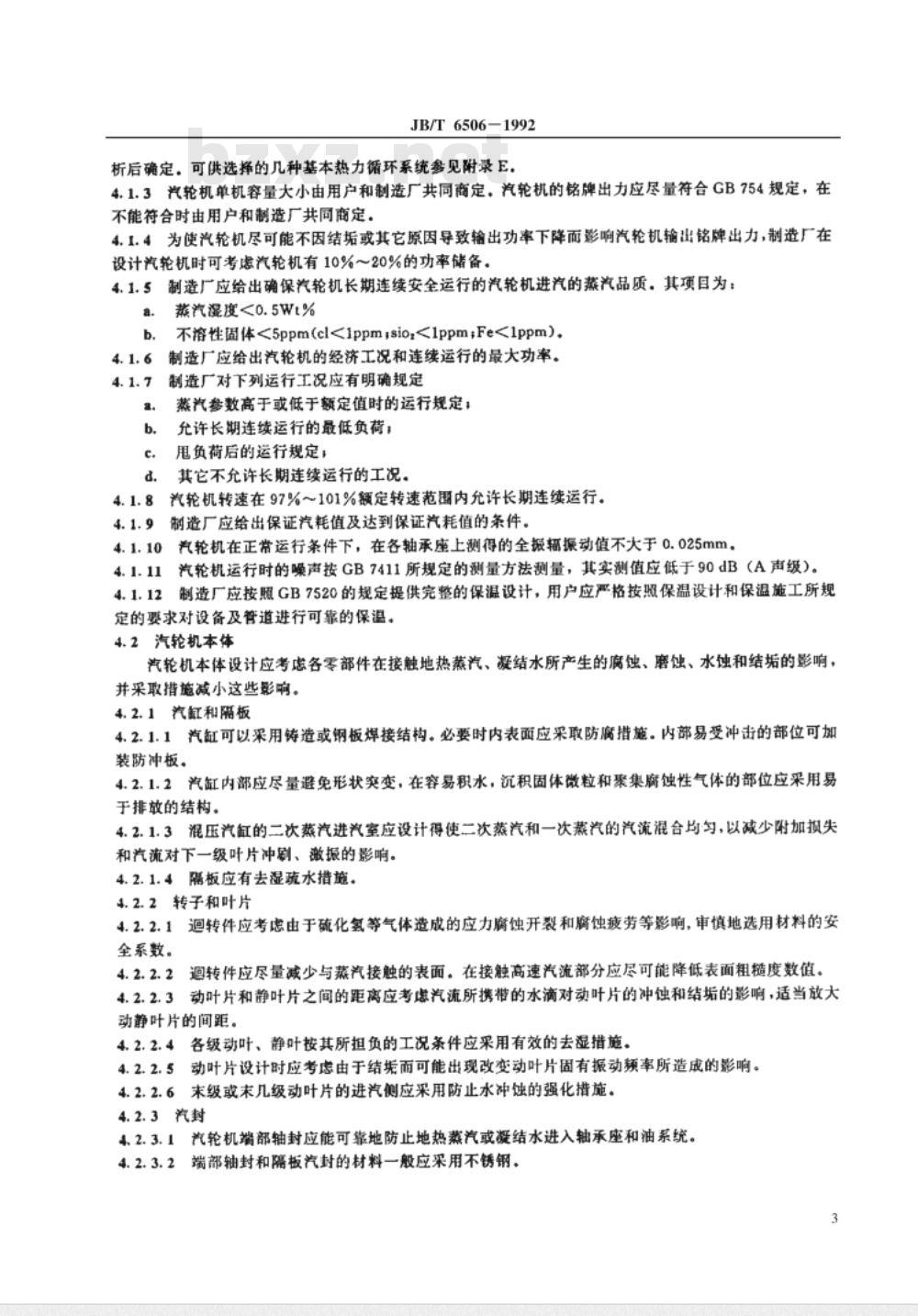

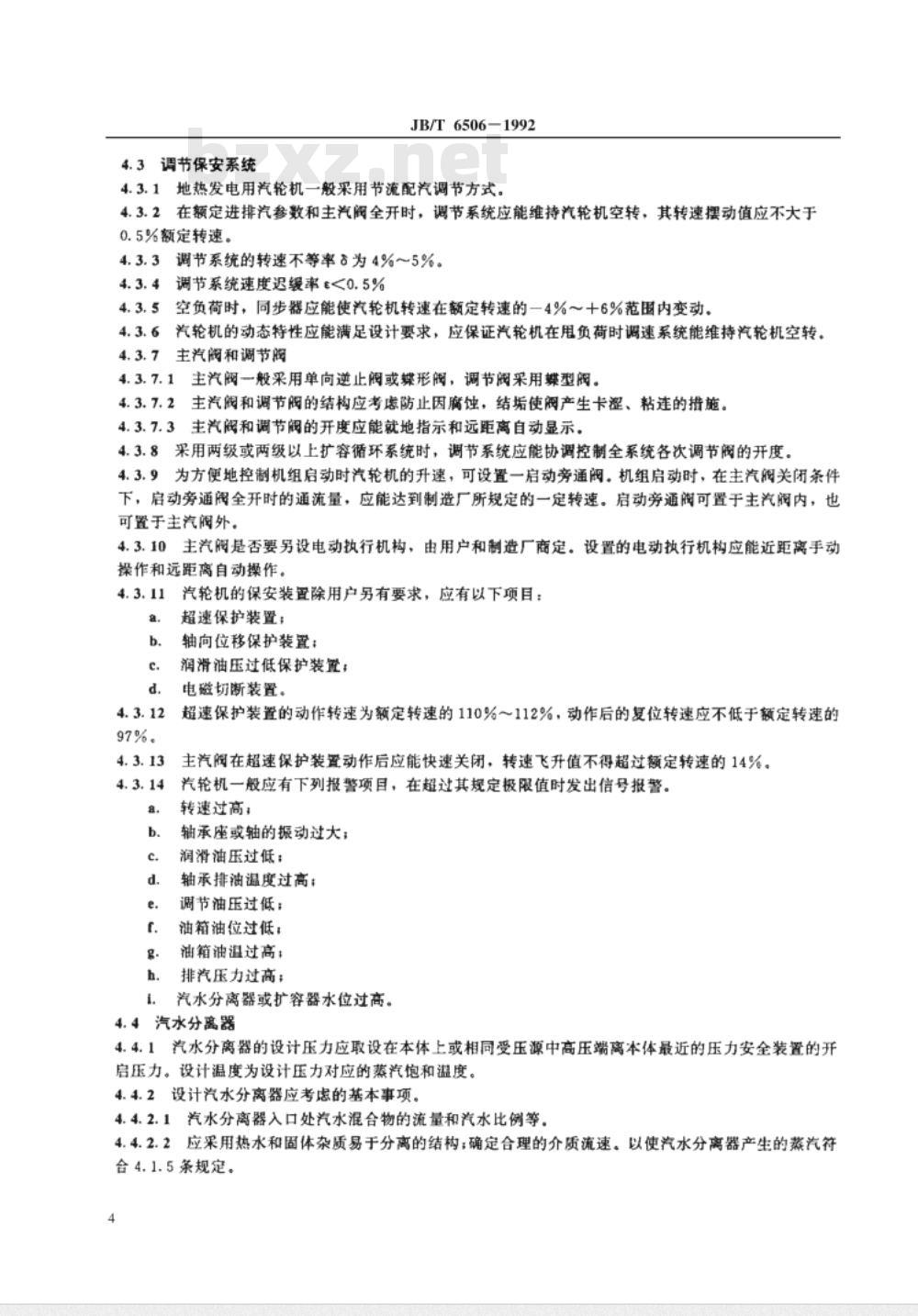

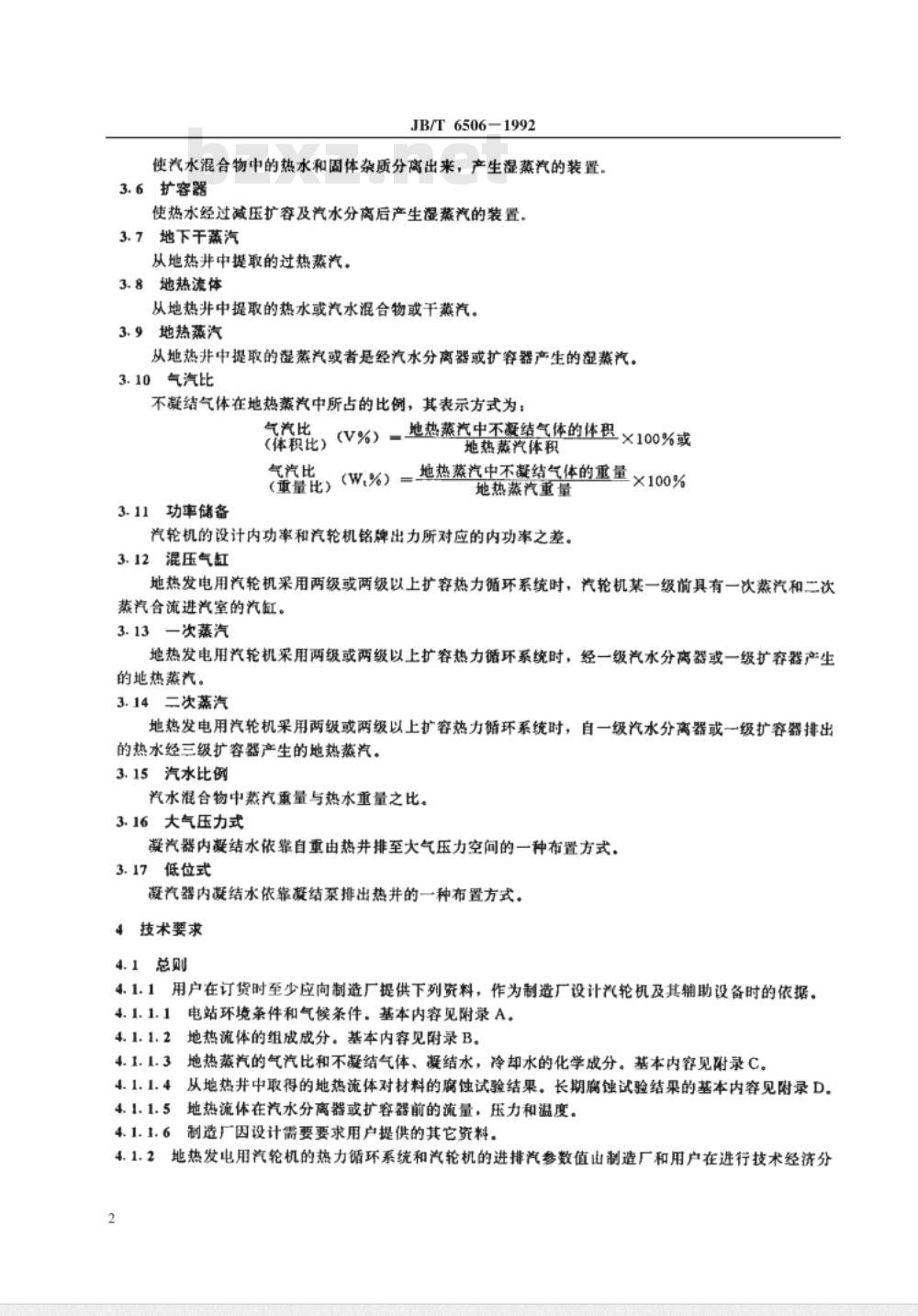

中华人民共和国机械行业标准 JB/T 6506 - 1992 地热发电用汽轮机技术条件 1 主题内容与适用范围 1.1 主题内容 本标准规定了地热发电用汽轮机（以下简称汽轮机）及其主要辅助设备在设计、材料、试验和检验等方面的基本要求。 本标准未规定的项目应符合GB 5578《固定式发电用汽轮机技术条件》当用户或制造厂另有特殊要求时，双方应通过协商在订货合同中予以明确。 1.2 适用范围 本标准适用于利用地下热水或汽水混合物经汽水分离器或扩容器产生的饱和蒸汽为工质的汽轮机及其配套的辅助设备。 本标准不适用于下列地热发电用汽轮机： a. 直接利用地下干蒸汽作工质的汽轮机； b. 直接利用地热流体作工质的两相流旋转透平； c. 利用地热流体加热低沸点有机工作流体作工质的汽轮机。 2 引用标准 下列标准、规程或技术文件的最新版本中的有关部分，是本标准的组成部分： GB 754 GB 7441 GB 7520 JB 3596 JB 4056 JB 2901 JB 2900 JB 2862 3 术语 3.1 地热发电 利用地热流体所运载的热能转换为电能的发电方式。 3.2 地下热水 从地热井中提取的热水。 3.3 不凝结气体 地热流体或地热蒸汽中所包含的在地热发电全热力循环过程中，不能凝结为液态的气体。 3.4 汽水混合物 地热蒸汽和地下热水的两相混合物。 3.5 汽水分离器 使汽水混合物中的热水和固体杂质分离出来，产生湿蒸汽的装置。 3.6 扩容器 使热水经过减压扩容及汽水分离后产生湿蒸汽的装置。 3.7 地下干蒸汽 从地热井中提取的过热蒸汽。 3.8 地热流体 从地热井中提取的热水或汽水混合物或干燕汽。 3.9 地热蒸汽 从地热井中提取的湿蒸汽，或者是经汽水分离器或扩容器产生的湿蒸汽。 3.10 气汽比 不凝结气体在地热蒸汽中所占的比例，表示方式为： (V%) = 地热蒸汽中不凝结气体的体积 × 100% (W%) = 地热蒸汽中不凝结气体的重量 × 100% 3.11 功率储备 汽轮机的设计内功率和汽轮机铭牌出力所对应的内功率之差。 3.12 混压气缸 地热发电用汽轮机采用两级或两级以上扩容热力循环系统时，汽轮机某一级前具有一次蒸汽和二次蒸汽合流进汽室的汽缸。 3.13 一次蒸汽 地热发电用汽轮机采用两级或两级以上扩容热力循环系统时，经一级汽水分离器或一级扩容器产生的地热蒸汽。 3.14 二次蒸汽 地热发电用汽轮机采用两级或两级以上扩容热力循环系统时，自一级汽水分离器或一级扩容器排出的热水经三级扩容器产生的地热蒸汽。 3.15 汽水比例 汽水混合物中蒸汽重量与热水重量之比。 3.16 大气压力式 凝汽器内凝结水依靠自重由热井排至大气压力空间的一种布置方式。 3.17 低位式 凝汽器内凝结水依靠凝结泵排出热井的一种布置方式。 4 技术要求 4.1 总则 4.1.1 用户在订货时至少应向制造厂提供下列资料，作为制造厂设计汽轮机及其辅助设备时的依据： - 电站环境条件和气候条件，基本内容见附录A。 - 地热流体的组成成分，基本内容见附录B。 - 地热蒸汽的气汽比和不凝结气体、凝结水，冷却水的化学成分，基本内容见附录C。 - 从地热井中取得的地热流体对材料的腐蚀试验结果，长期腐蚀试验结果的基本内容见附录D。 - 地热流体在汽水分离器或扩容器前的流量、压力和温度。 - 制造厂因设计需要要求用户提供的其它资料。 4.1.2 地热发电用汽轮机的热力循环系统和汽轮机的进排汽参数值，由制造厂和用户在进行技术经济分析后共同确定。可供选择的几种基本热力循环系统参见附录E。 4.1.3 汽轮机单机容量大小由用户和制造厂共同商定。 4.1.4 为使汽轮机尽可能不因结垢或其它原因导致输出功率下降而影响汽轮机输出铭牌出力，制造厂在设计汽轮机时可考虑汽轮机有10%～20%的功率储备。 4.1.5 制造厂应给出确保汽轮机长期连续安全运行的汽轮机进汽的蒸汽品质。其项目为：蒸汽混度。
