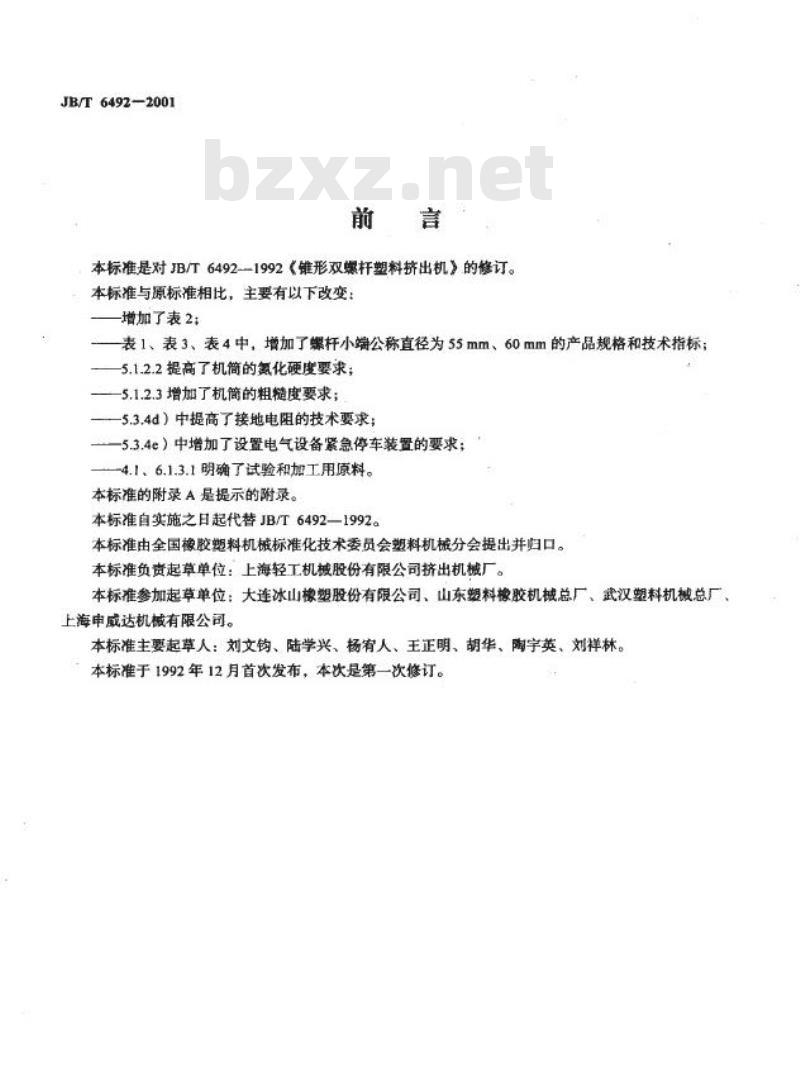

JB/T6492-2001 前言 本标准是对JB/T6492-1992《锥形双螺杆塑料挤出机》的修订。本标准与原标准相比，主要有以下改变：增加了表2、表1、表3、表4中，增加了螺杆小端公称直径为55mm、60mm的产品规格和技术指标；5.1.2.2提高了机简的氮化硬度要求；5.1.2.3增加了机简的粗糙度要求；5.3.4d）中提高了接地电阻的技术要求；5.3.4e）中增加了设置电气设备紧急停车装置的要求；4.1、6.1.3.1明确了试验和加工用原料。本标准的附录A是提示的附录。 本标准自实施之日起代替JB/T6492-1992。本标准由全国橡胶塑料机械标准化技术委员会塑料机械分会提出并归口。本标准负责起草单位：上海轻工机械股份有限公司挤出机械厂。本标准参加起草单位：大连冰山橡塑股份有限公司、山东塑料橡胶机械总厂、武汉塑料机械总厂上海申威达机械有限公司。本标准主要起草人：刘文钧、陆学兴、杨有人、王正明、胡华、陶宇英、刘林。本标准于1992年12月首次发布，本次是第一次修订。 1 范围 本标准规定了锥形双螺杆塑料挤出机的定义、基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于异向向外旋转的锥形双螺杆塑料挤出机（以下简称挤出机）。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励各方根据本部分达成协议研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB191—1990 包装储运图示标志 GB/T 6388—1986 运输包装收发货标志 GB/T 13306—1991 标牌 GB/T 13384—1992 机电产品包装通用技术条件 HG/T 3228—1988 橡胶塑料机械涂漆通用技术条件 3 定义 本标准采用下列定义： 3.1 螺杆小端公称直径：以螺杆轴线为基准的螺杆外锥面小端公称直径。 3.2 螺杆大端公称直径：以螺杆轴线为基准的螺杆外维面大端公称直径。 3.3 实际比功率：实际消耗的驱动电机功率与实测挤出产量之比。 3.4 双锥型螺杆：螺纹外径锥度大于底径锥度的螺杆。 4 基本参数 4.1 基本参数应符合表1或表2规定，表1用于普通型螺杆挤出机的考核，表2用于双锥型螺杆挤出机的考核，以挤出硬聚氨乙烯干混粉料为主，也可挤出软聚氯乙烯干混粉料。 4.2 基本参数中主要考核满足塑化质量要求的挤出产量、比流量及实际比功率。挤出产量的考核：新产品试制时，应不低于表1或表2所列挤出产量。成批生产的挤出机，考核70%最高转速时的比流量应不小于规定值，实际比功率应不大于规定值。 5 技术要求 挤出机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 试制鉴定时，产量应不低于表1所列值；挤出机批量生产时，按最高转速的70%对产量进行考核。 6 机头压力 挤出制品的机头压力应符合表2规定。 表2 机头压力 挤出制品 机头压力（MPa） 异型材 20 管材 15 板材 >20 硬粒 8
