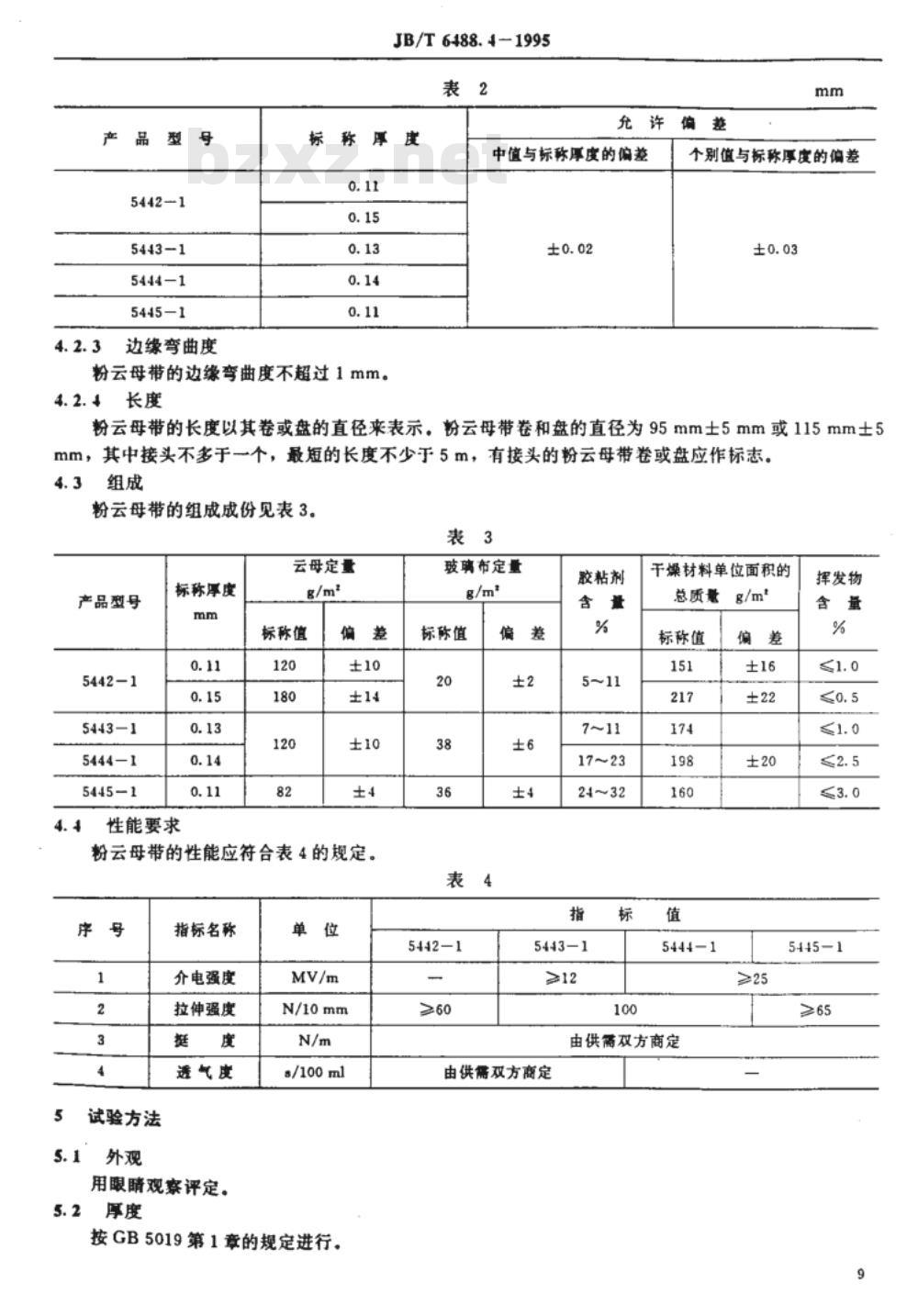

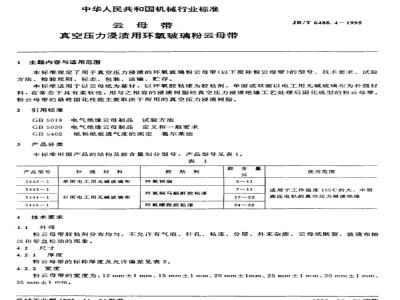

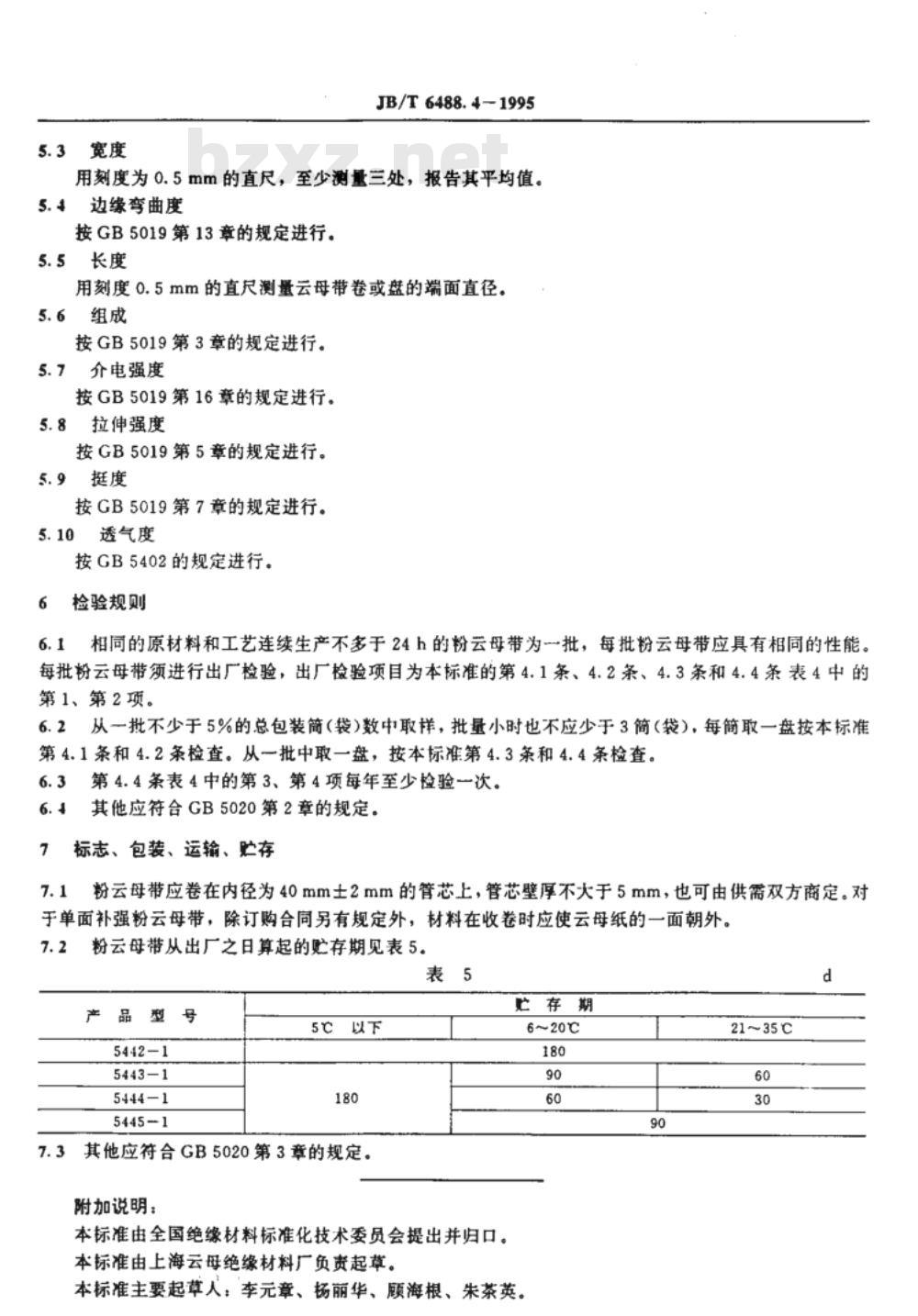

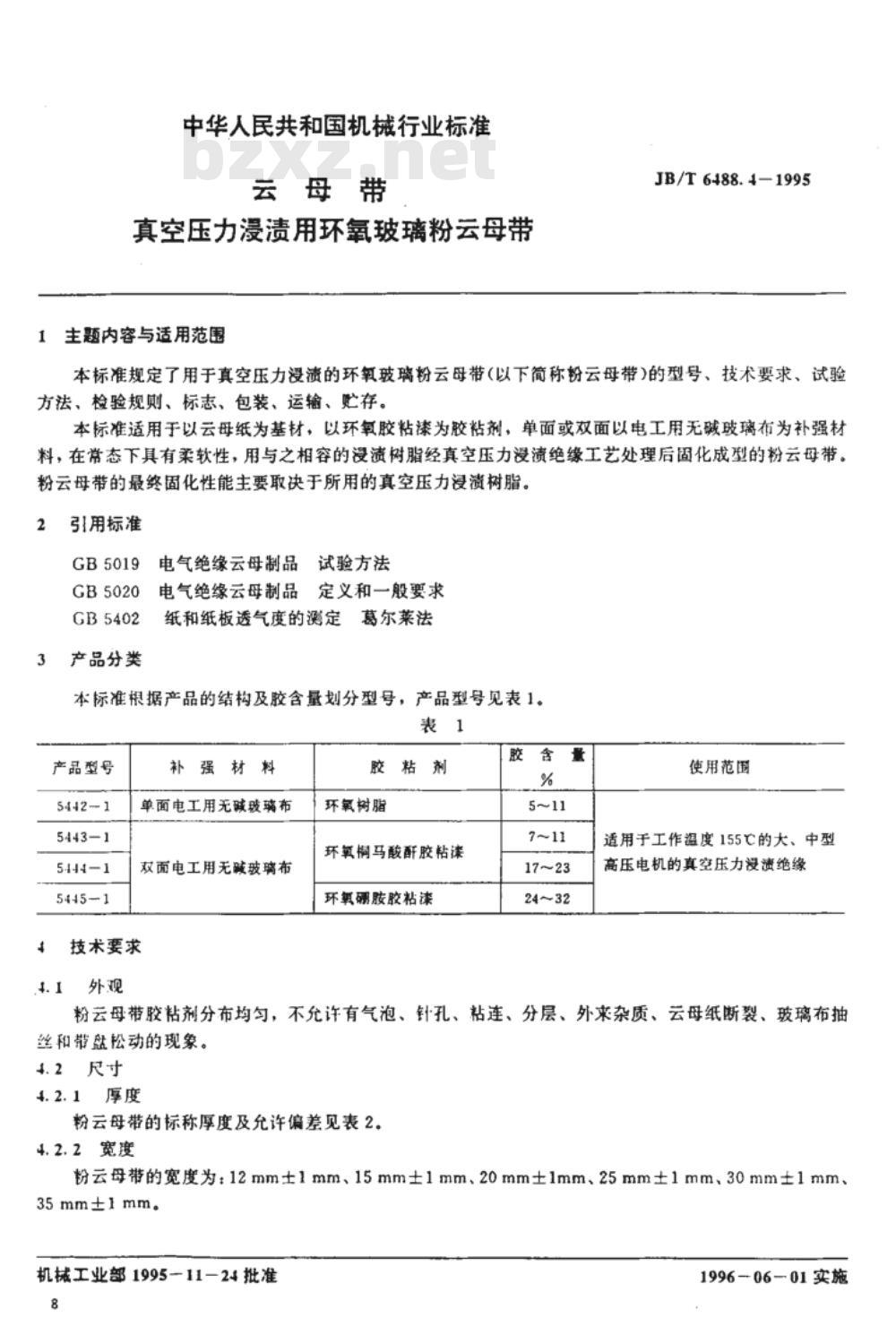

中华人民共和国机械行业标准 JB/T6488.4-1995 真空压力浸渍用环氧玻璃粉云母带 1 主题内容与适用范围 本标准规定了用于真空压力浸渍的环氧玻璃粉云母带（以下简称粉云母带）的型号、技术要求、试验方法、检验规则、标志、包装、运输、贮存。 本标准适用于以云母纸为基材，以环氧胶粘漆为胶粘剂，单面或双面以电工用无碱玻璃布为补强材料，在常态下具有柔软性，用与之相容的浸渍树脂经真空压力浸渍绝缘工艺处理后固化成型的粉云母带。粉云母带的最终固化性能主要取决于所用的真空压力浸渍树脂。 2 引用标准 GB5019 电气绝缘云母制品试验方法 GB5020 电气绝缘云母制品定义和一般要求 GB5402 产品分类 纸和纸板透气度的测定葛尔莱法 本标准根据产品的结构及胶含量划分型号，产品型号见表1。 表1 产品型号 5442-1 5443-1 5444-1 5445-1 补强材料 单面电工用无碱玻璃布 双面电工用无碱玻璃布 4 技术要求 4.1 外观 胶粘剂：环氧树脂、环氧榈马酸酐胶粘漆、环氧硼胺胶粘漆 胶含量：5~11%、7~11%、17~23%、24~32% 使用范围：适用于工作温度155℃的大、中型高压电机的真空压力浸渍绝缘。粉云母带胶粘剂分布均匀，不允许有气泡、针孔、粘连、分层、外束杂质、云母纸断裂、玻璃布抽丝和带肽松动的现象。 4.2 尺寸 4.2.1 厚度 粉云母带的标称厚度及允许偏差见表2。 4.2.2 宽度 粉云母带的宽度为：12mm±1mm、15mm±1mm、20mm±1mm、25mm±1mm、30mm±1mm、35mm±1mm。 4.2.3 边缘弯曲度 粉云母带的边缘弯曲度不超过1mm。 4.2.4 长度 粉云母带的长度以其卷或盘的直径来表示。粉云母带卷和盘的直径为95mm±5mm或115mm±5mm，其中接头不多于一个，最短的长度不少于5m，有接头的粉云母带卷或盘应作标志。 4.3 组成 粉云母带的组成成份见表3。 表3 云母定量 产品型号 5442-1 5443-1 5444-1 5445-1 标称厚度 mm 0.11 0.15 0.13 0.14 云母定量 g/m2 120 180 120 82 偏差 ±10 ±14 ±10 ±4 4.4 性能要求 粉云母带的性能应符合表4的规定。 表4 序号 1 2 3 4 5 指标名称 介电强度 拉伸强度 挺度 透气度 用眼睛观察评定。 5.2 厚度 按GB5019第1章的规定进行。 5.3 宽度 用刻度为0.5mm的直尺，至少测量三处，报告其平整度。 5.4 边缘弯曲度 按GB5019第13章的规定进行。 5.5 长度 用刻度0.5mm的直尺测量云母带卷或盘的端面直径。 5.6 组成 按GB5019第3章的规定进行。 5.7 介电强度 按GB5019第16章的规定进行。 5.8 拉伸强度 按GB5019第5章的规定进行。 5.9 挺度 按GB5019第7章的规定进行。 5.10 透气度 按GB5402的规定进行。 6 检验规则 6.1 相同的原材料和工艺连续生产不多于24小时的粉云母带为批，每批粉云母带应具有相同的性能。每批粉云母带须进行出厂检验，出厂检验项目为本标准的第4.1条、4.2条、4.3条和4.4条表4中的第1、第2项。 6.2 从一批不少于5%的总包装数量中抽样进行检验。
