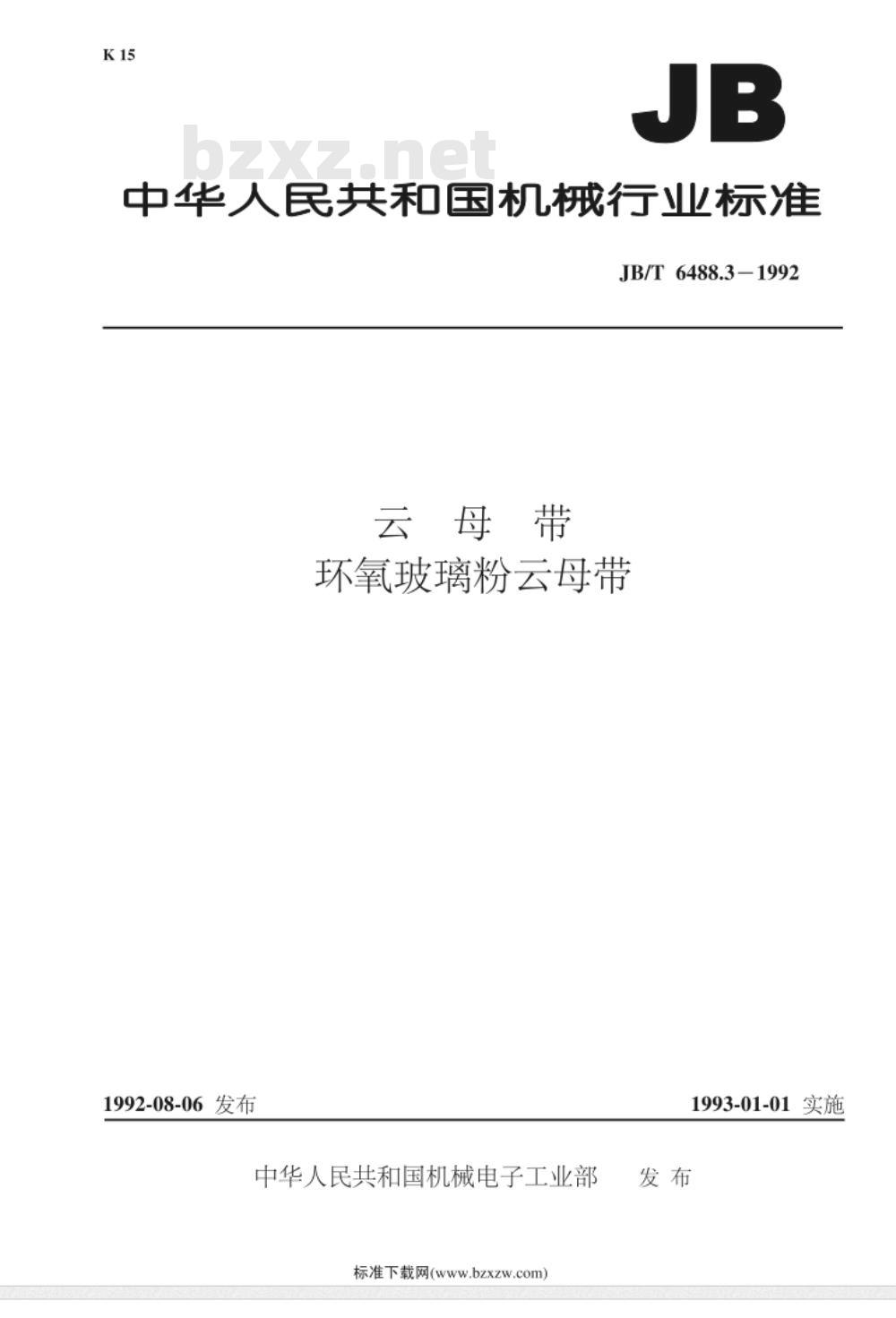

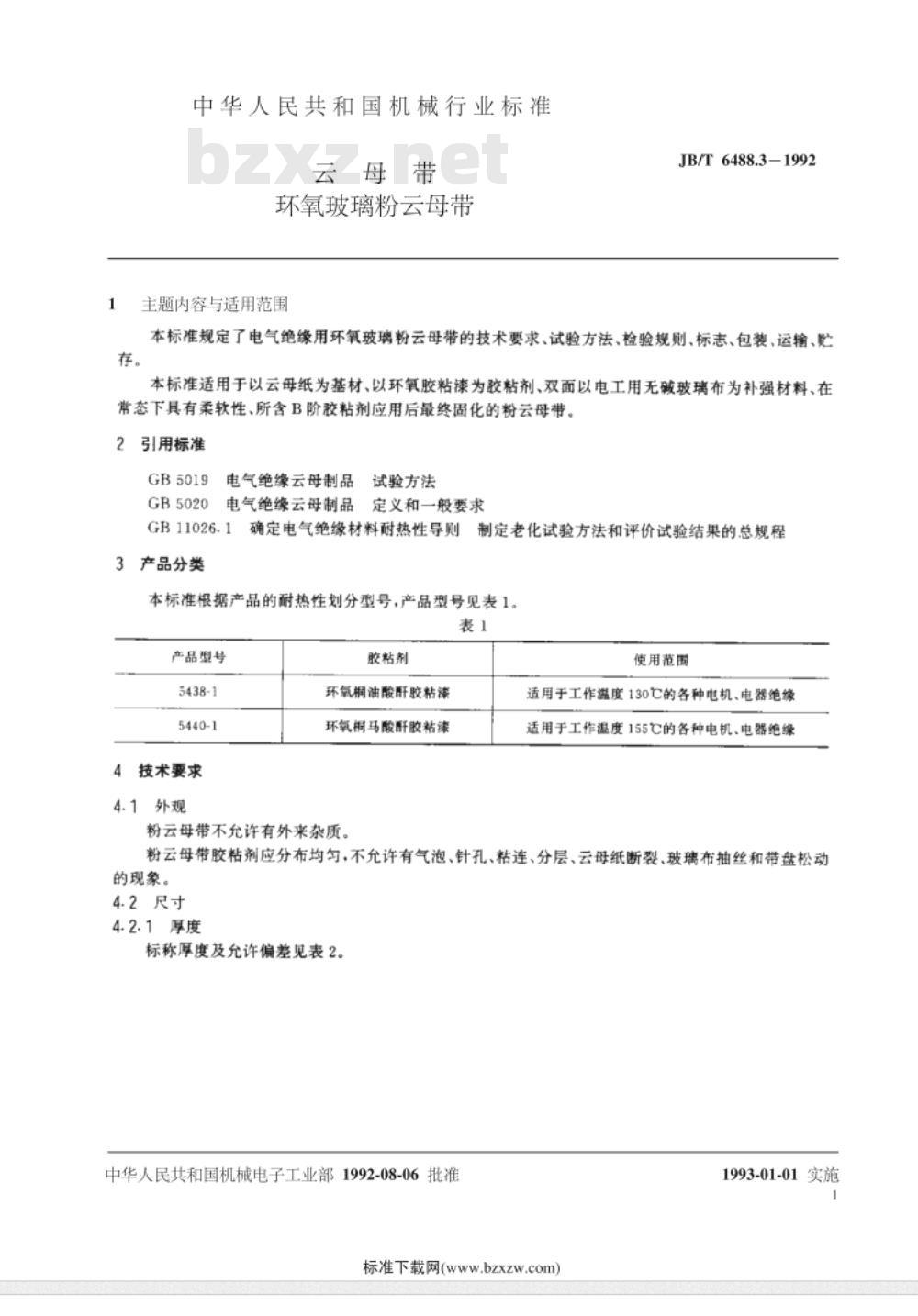

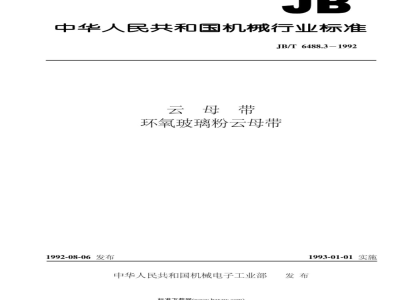

中华人民共和国机械行业标准 JB/T6488.3-1992 云母带 环氧玻璃粉云母带 1992-08-06发布 1993-01-01实施 本标准规定了电气绝缘用环氧玻璃粉云母带的技术要求、试验方法、检验规则、标志、包装、运输、贮存。 本标准适用于以云母纸为基材、以环氧胶粘漆为胶粘剂、双面以电工用无碱玻璃布为补强材料、在常态下具有柔软性、所含B阶胶粘剂应用后最终固化的粉云母带。 引用标准 2 GB5019 电气绝缘云母制品 GB5020 电气绝缘云母制品 GB11026.1 产品分类 试验方法 定义和一般要求 确定电气绝缘材料耐热性导则 制定老化试验方法和评价试验结果的总规程 本标准根据产品的耐热性划分型号，产品型号见表1。 表1 产品型号 5438-1 5440-1 技术要求 外观 胶粘剂 环氧桐油酸酐胶粘漆 环氧桐马酸酐胶粘漆 粉云母带不允许有外来杂质。 使用范围 适用于工作温度130℃的各种电机、电器绝缘，适用于工作温度155℃的各种电机、电器绝缘。粉云母带胶粘剂应分布均匀，不允许有气泡、针孔、粘连、分层、云母纸断裂、玻璃布抽丝和带盘松动的现象。 尺寸 4.2.1 厚度 标称厚度及允许偏差见表2。 表2 中值与标称厚度的偏差 ±0.02 ±0.02 ±0.02 ±0.03 偏差 mm 个别值与标称厚度的偏差 ±0.03 ±0.03 ±0.03 ±0.05 粉云母带盘的宽度为：(15±1)；(20±1)；(25±1)；(30±1)；(35±1) mm。粉云母带卷的幅宽及偏差可由供需双方商定。 4.2.3 边缘弯曲度 粉云母带的边缘弯曲度不超过1mm。 4.2.4 长度 粉云母带的长度以其卷和盘的直径来表示。粉云母带卷和盘的直径为（95±5）mm或（115±5）mm，其中接头不多于2个，最短的长度不少于5m。有接头的粉云母带卷或盘应作标志。 4.3 组成 粉云母带的组成成分见表3。 表3 云母含量 标称厚度 mm 0.10 0.14 0.17 0.20 g/m2 标称值 65 82 115 150 差 ±5 ±9 ±12 玻璃布含量 g/m2 标称值 36 38 40 偏差 ±4 胶粘剂含量 g/m2 标称值 56 74 96 110 注：其他组成成分的粉云母带可由供需双方商定。 4.4 粉云母带固化前的性能要求 粉云母带固化前的性能应符合表4的规定。 表4 序号 1 2 3 4 5 指标名称 胶的流动性 胶化时间 拉伸强度 柔软性 介电强度 偏差 ±7 ±9 ±12 ±14 单位 参考值 35.5 38.5 37 位 % min N/10mm mm MV/m 干煤材料单位 面积的总质量 g/m 标称值 157 192 249 300 偏差 ±16 ±19 ±25 ±30 挥发物含量 指标值 >45 供需双方商定 ≥100 供需双方商定 >35 粉云母带固化后的性能要求 粉云母带固化后的性能应符合表5的规定，样品制备见附录A。 表5 序号 1 2 3 4 指标名称 弯曲强度 纵向 横向 弯曲弹性模量 密度 介电强度 在工频下介质损耗因数的 温度特性 温度指数 粉云母带的温度指数见表6。 表6 产 试验方法 5 5.1 外观 用眼睛观察评定。 5.2 厚度 按GB5019第1章的规定进行。 5.3 宽度 用刻度为0.5mm的直尺，至少测量三处，报告其平整度。
