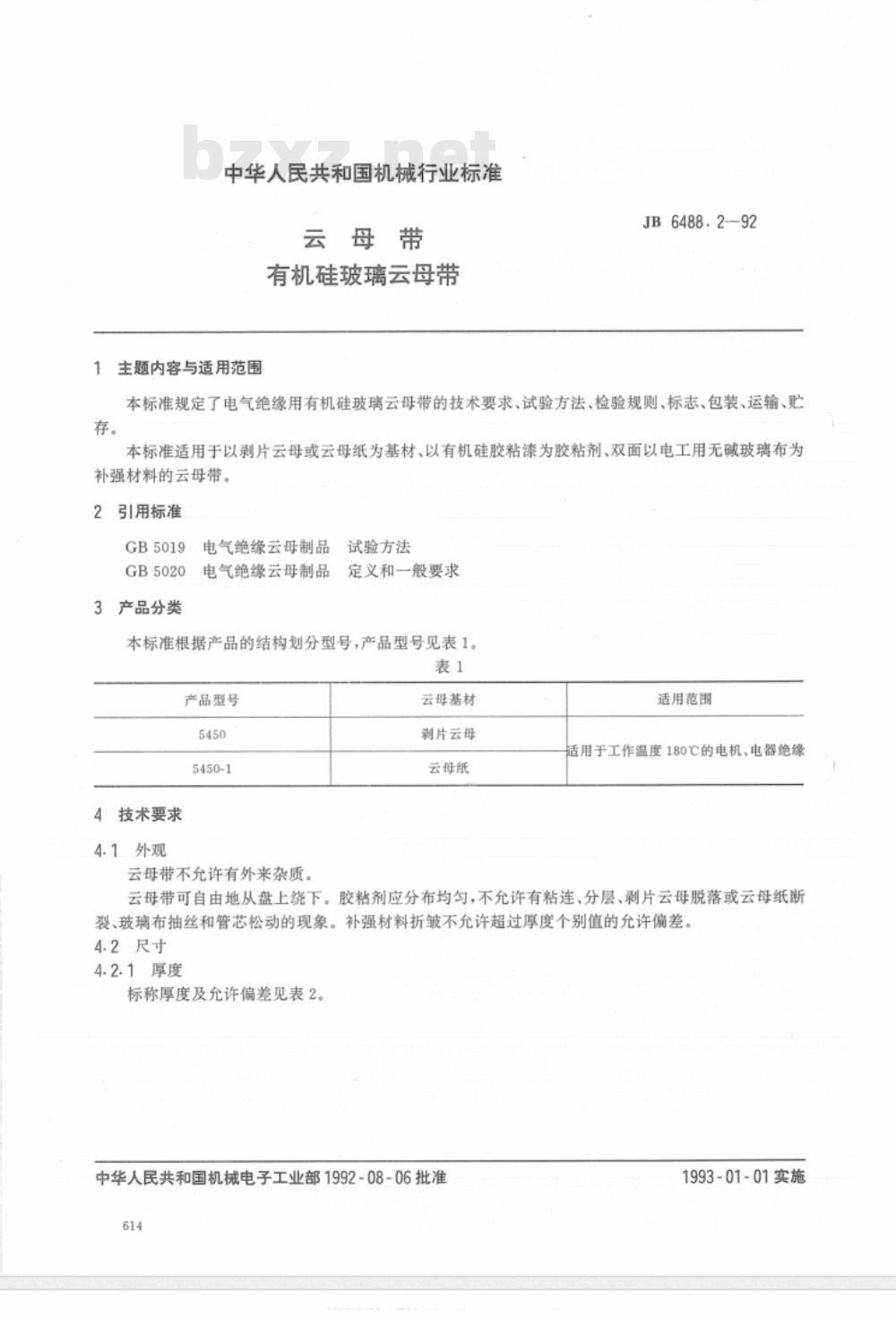

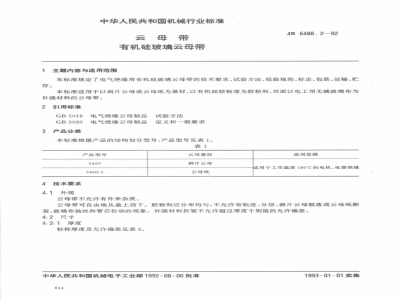

中华人民共和国机械行业标准 有机硅玻璃云母带 1 主题内容与适用范围 本标准规定了电气绝缘用有机硅玻璃云母带的技术要求、试验方法、检验规则、标志、包装、运输、贮存。该标准适用于以剥片云母或云母纸为基材，以有机硅胶粘漆为胶粘剂，双面以电工用无碱玻璃布为补强材料的云母带。 2 引用标准 GB5019 电气绝缘云母制品 GB5020 电气绝缘云母制品 3 产品分类 4 技术要求 4.1 外观：云母带不允许有外来杂质。 云母基材：剥片云母、云母纸。 适用范围：适用于工作温度180℃的电机、电器绝缘云母带，胶粘剂应分布均匀，不允许有粘连、分层、剥片云母脱落或云母纸断裂、玻璃布抽丝和管芯松动现象。补强材料折皱不允许超过厚度个别值的允许偏差。 4.2 尺寸 4.2.1 厚度：标称厚度及允许偏差见表2。 4.2.2 宽度：云母带盘的宽度为：15±1；20±1；25±2；30±2；35±2 mm。 4.2.3 边缘弯曲度：5450边缘弯曲度不超过2mm，5450-1边缘弯曲度不超过1mm。 4.2.4 长度：云母带的长度以其卷和盘的直径来表示，云母带卷和盘的直径为95±5mm或115±5mm，接头不多于2个，最短的长度不少于5m。 4.3 组成：云母带的组成成分见表3。 4.4 性能要求：云母带的性能应符合表4的规定。 5 试验方法 5.1 外观：用眼睛观察评定。 5.2 厚度：按GB5019第1章的规定进行。 5.3 宽度：用刻度为0.5mm的直尺，至少测量三处，报告其平均值。 5.4 边缘弯曲度：按GB5019第13章的规定进行。 5.5 长度：用刻度为0.5mm的直尺测量云母带卷、盘端面的直径。 5.6 组成：按GB5019第3章的规定进行。 5.7 介电强度：按GB5019第16章的规定进行。 5.8 拉伸强度：按GB5019第5章的规定进行。 5.9 柔软性：按GB5019第12章的规定进行。 6 检验规则 6.1 相同的原材料和工艺，不多于三个班生产的云母带为一批，每批须进行出厂试验，试验项目为本标准的4.1条、4.2条和4.4条表4中的第1项、第3项。 6.2 从一批不少于5%的总包装筒（袋）数中取样，最少为3筒（袋），每筒（袋）取一盘，按本标准4.1条和4.2条检查；同一批中取一盘，按本标准4.3条、4.4条检查。 6.3 其他应符合GB5020第2章的规定。 7 标志、包装、运输、贮存 7.1 云母带应卷在内径为40±2mm的管芯上。 7.2 云母带从出厂之日算起的贮存期为6个月。 7.3 其他应符合GB5020第3章的规定。 附加说明：本标准由全国绝缘材料标准化技术委员会提出，机械电子工业部桂林电器科学研究所归口。本标准由上海云母绝缘材料厂负责起草。本标准主要起草人李元章、谢伟民、韩正祥。
