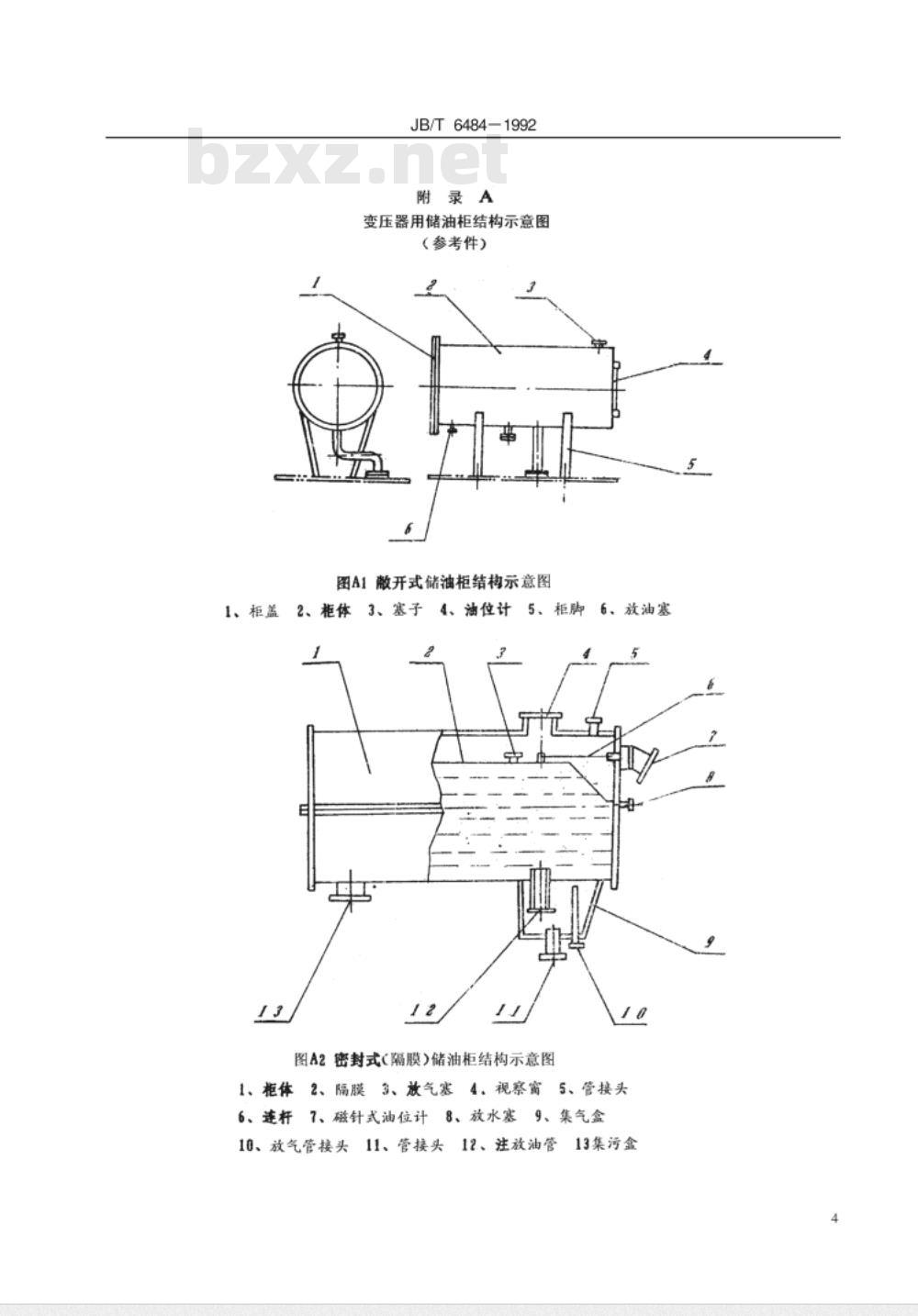

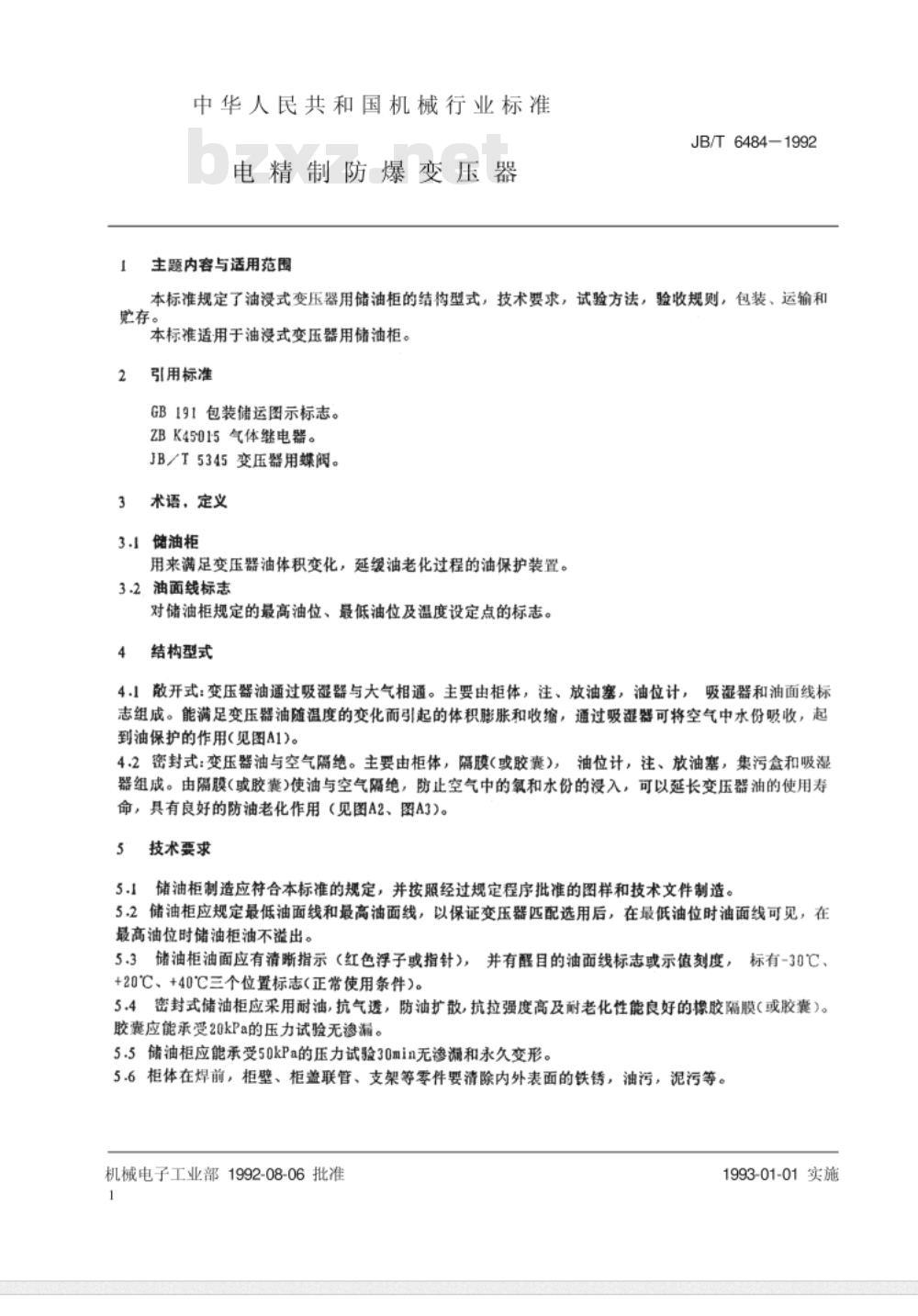

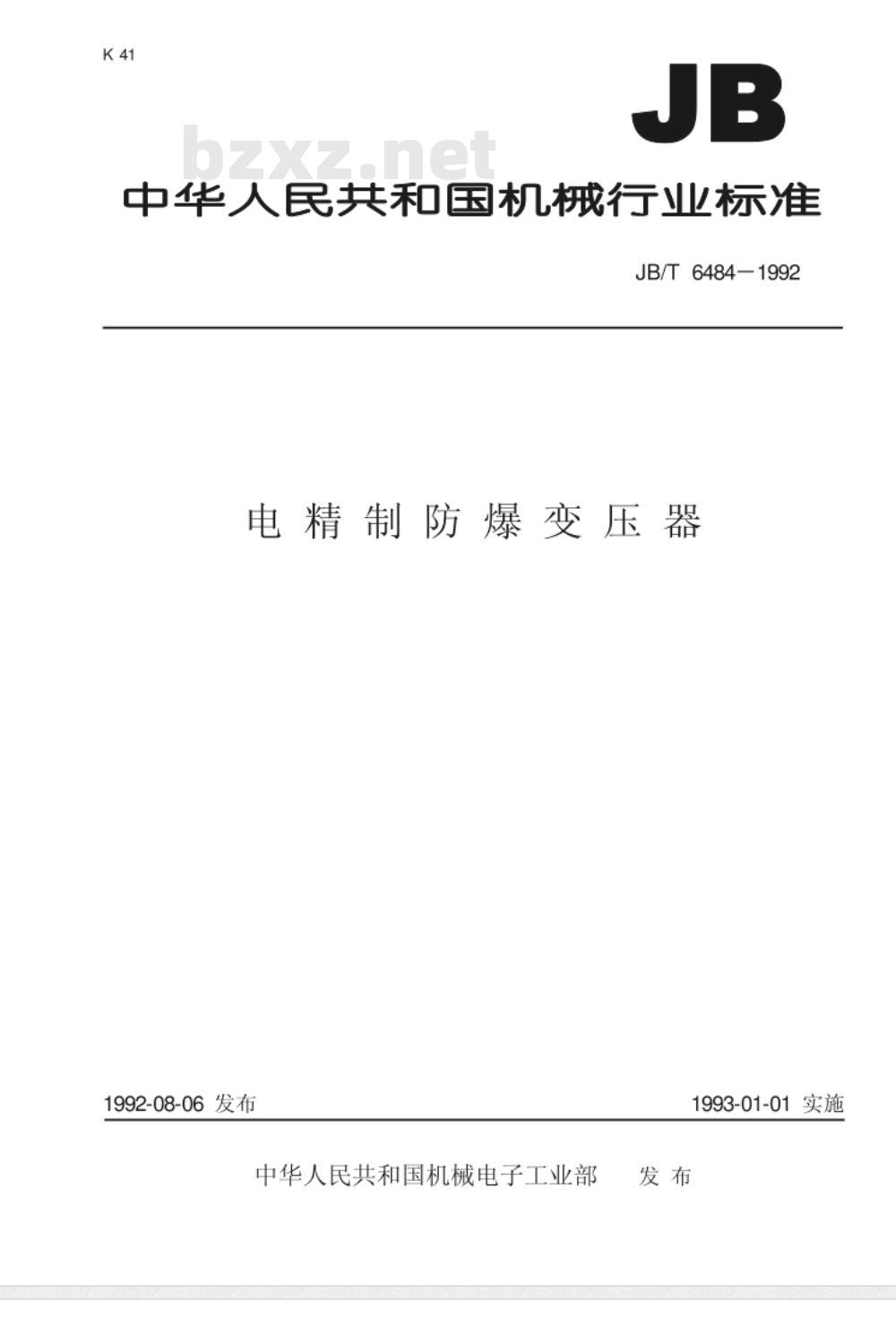

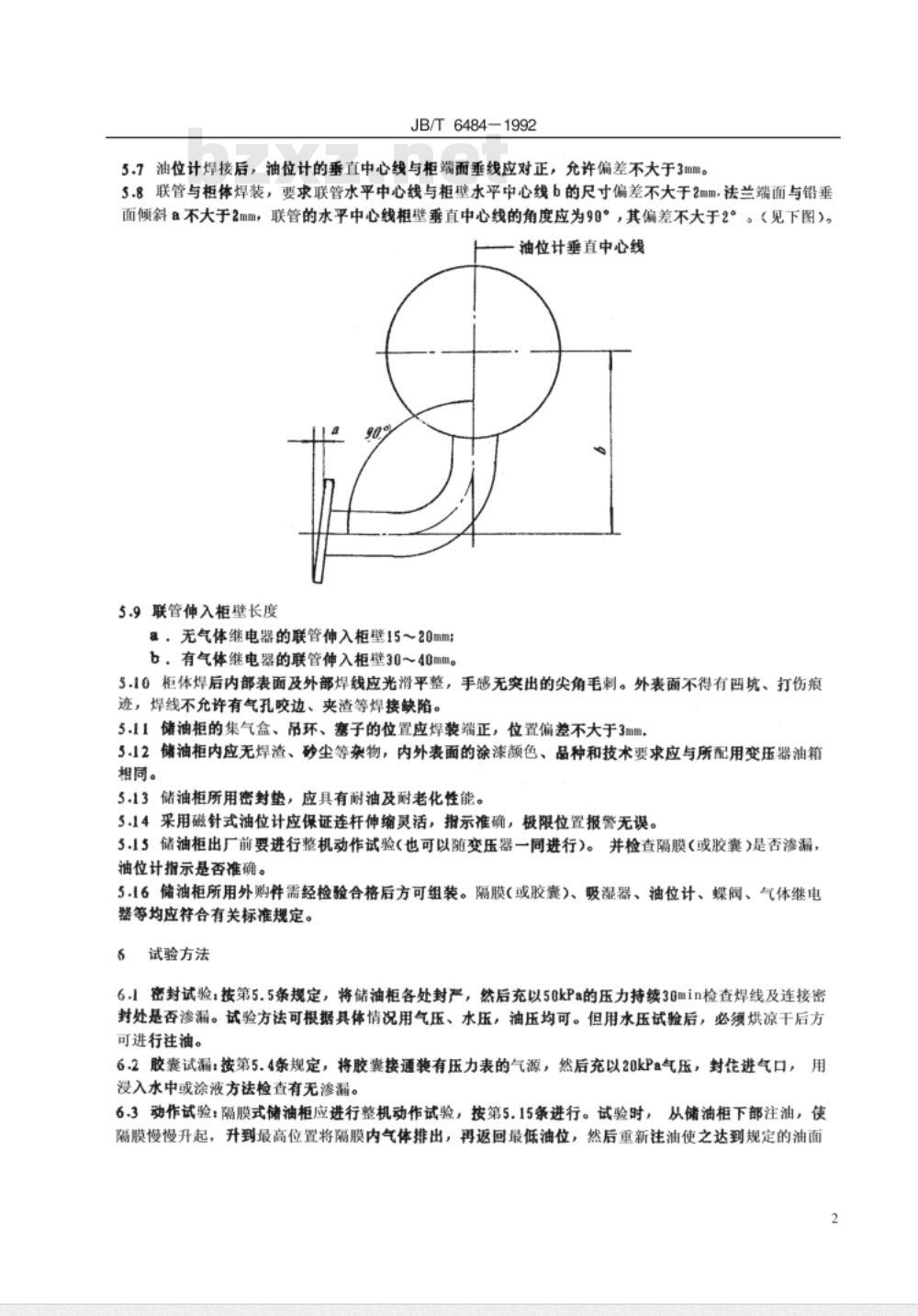

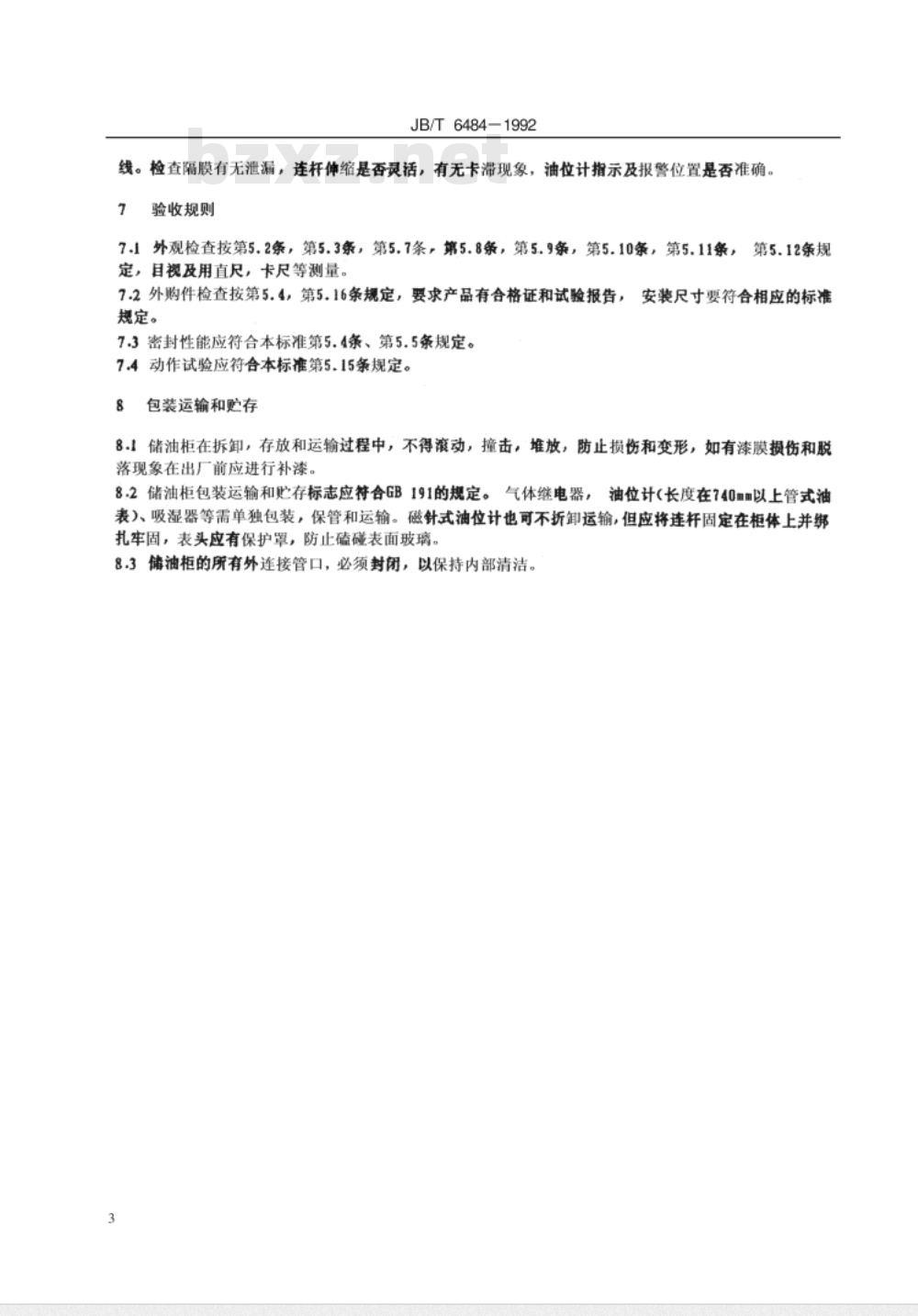

中华人民共和国机械行业标准 JB/T 6484-1992 电精制防爆变压器 1992-08-06发布，中华人民共和国机械电子工业部1993-01-01实施。本标准规定了油浸式变压器用储油柜的结构型式、技术要求、试验方法、验收规则，以及包装、运输和贮存要求。适用于油浸式变压器用储油柜。 1 范围 本标准适用于油浸式变压器的储油柜，包括散开式和密封式两种结构类型。 2 引用标准 - GB191 包装储运图示标志 - ZBK45015 气体继电器 - JB/T5345 变压器用蝶阀 3 术语和定义 3.1 储油柜：用于满足变压器油体积变化，延缓油老化过程的油保护装置。 3.2 油面线标志：用于储油柜规定的最高油位、最低油位及温度设定点的标志。 4 结构型式 4.1 散开式：变压器油通过吸器与大气相通，主要由柜体、注放油塞、油位计、吸湿器和油面线标志组成。能满足变压器油随温度变化而引起的体积膨胀和收缩，通过吸湿器吸收空气中的水分，起到油保护的作用。 4.2 密封式：变压器油与空气隔绝，主要由柜体、隔膜（或胶囊）、油位计、注放油塞、集污盒和吸湿器组成。由隔膜（或胶囊）使油与空气隔绝，防止空气中的氧和水分的浸入，可以延长变压器油的使用寿命。 5 技术要求 5.1 储油柜制造应符合本标准的规定，并按照经过批准的图样和技术文件制造。 5.2 储油柜应规定最低油面线和最高油面线，以保证变压器在匹配选用后，在最低油位时油面线可见，在最高油位时储油柜油不溢出。 5.3 储油柜油面应有清晰指示，并有醒目的油面线标志或示值刻度，标有-30、+20℃、+40℃三个位置标志（正常使用条件）。 5.4 密封式储油柜应采用耐油、抗气透、防油扩散、抗拉强度高及耐老化性能良好的橡胶隔膜（或胶囊）。胶囊应能承受20kPa的压力试验无渗漏。 5.5 储油柜应能承受50kPa的压力试验30分钟无渗漏和永久变形。 5.6 储油柜的焊接部分应平整，无尖角毛刺，且外表面不得有划痕、打伤痕迹等缺陷。 6 试验方法 6.1 密封试验：将储油柜各处封严，充以50kPa的压力持续30分钟，检查焊线及连接密封处是否渗漏。可以用气压、水压、油压试验，试验后需烘干。 6.2 胶囊试漏：按第5.4条规定，充以20kPa气压，封进气口，用浸水或涂液法检查胶囊是否渗漏。 6.3 动作试验：隔膜式储油柜应进行整机动作试验，检查隔膜是否有泄漏，连杆是否灵活，油位计指示是否准确。 7 验收规则 7.1 外观检查：检查油面线、油位计的指示、焊接部分的质量等。 7.2 外购件检查：要求有合格证和试验报告，并符合相关标准。 7.3 密封性能：应符合本标准第5.4条、第5.5条的规定，进行气压、水压试验。 机械电子工业部1992-08-06批准，1993-01-01实施。
