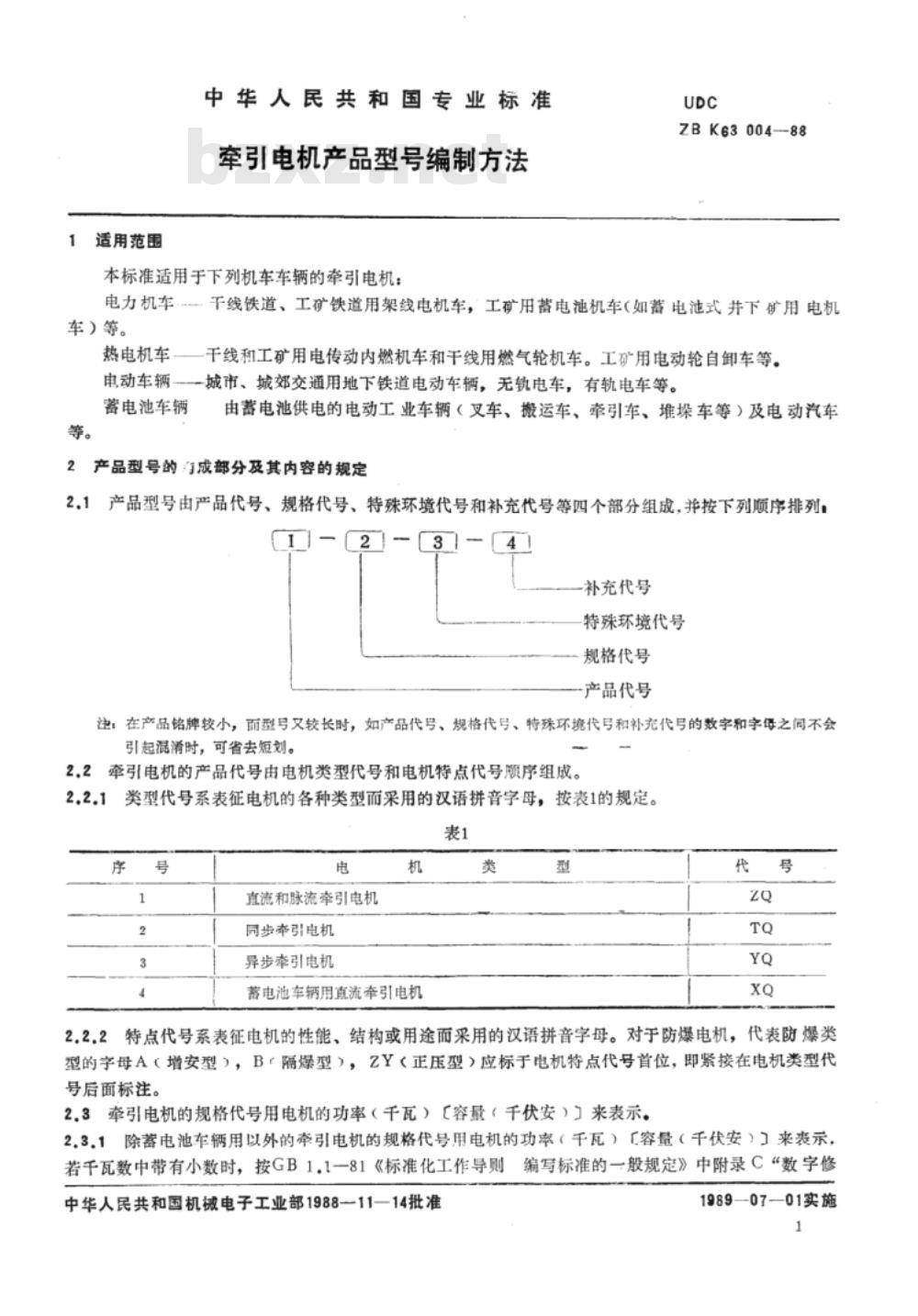

中华人民共和国专业标准 牵引电机产品型号编制方法 1 适用范围 本标准适用于下列机车和车辆的牵引电机：电力机车、干线铁道、工矿铁道用架线电机车、工矿用蓄电池机车（如蓄电池式井下矿用电机车）等；热电机车干线和工矿用电传动内燃机车和干线用燃气轮机车；工矿用电动轮自卸车等；电动车辆—城市、城郊交通用地下铁道电动车辆、无轨电车、有轨电车等。由蓄电池供电的电动工业车辆（如叉车、搬运车、牵引车、堆垛车等）及电动汽车等。 2 产品型号的组成及规定 2.1 产品型号由四个部分组成：产品代号、规格代号、特殊环境代号和补充代号，按以下顺序排列： 补充代号、特殊环境代号、规格代号、产品代号。 注：如果产品铭牌较小，且型号较长，且各代号之间不会引起混淆时，可以省略短划线。 2.2 牵引电机的产品代号由电机类型代号和电机特点代号组成。 2.2.1 类型代号：用于表示电机的各种类型，采用汉语拼音字母，具体如下： 序号 类型代号 说明 1 ZQ 直流牵引电机 2 TQ 同步牵引电机 3 YQ 异步牵引电机 4 XQ 蓄电池车辆用直流牵引电机 2.2.2 特点代号：用于表征电机的性能、结构或用途，采用汉语拼音字母。例如，对于防爆电机，代表防爆类型的字母A（增安型）、B（隔爆型）、ZY（正压型）等，应标在电机特点代号的首位。 2.3 牵引电机的规格代号： 2.3.1 除蓄电池车辆外的牵引电机规格代号用电机功率（千瓦）或容量（千伏安）表示。若功率值中有小数，应按GB1.1-81《标准化工作导则编写标准的一般规定》中的附录C“数字修约规则”进行四舍五入。 2.3.2 对于蓄电池车辆用牵引电机，规格代号用电机功率（千瓦）表示，不进行圆整，如1.6、0.75等。 2.4 特殊环境代号：按表2的规定选用，若电机适用于多个特殊环境，则按表2顺序排列。 表2 环境类型代号 “高”原用 化工防“腐”用 “热势带用” “湿热”带用 “干热”带用 G F T TH TA 2.5 对于产品代号和功率（容量）相同而规格不同的牵引电机，采用规格序号作为补充代号。规格序号应注在特殊环境代号之后，采用数字0、1、2等表示，但数字0不予标出。 2.6 同一电机发出两种及以上功率时的型号：若同一电机有两种及以上功率，第二种功率的规格代号和补充代号应写为“第二种功率—相应的规格序号（第一种功率—相应的规格序号）”；若有第三种功率，依此类推。在有特殊环境代号时，应在括号外添加该特殊环境代号，括号内功率和规格序号之间则省去特殊环境代号。 3 产品型号示例 a. 电机车用直流牵引电动机 ZQ-11，表示功率11kW（圆整后），产品代号为直流牵引电动机。 b. 蓄电池式井下矿用电机车用隔爆型直流牵引电动机 ZQB-2-TH-1，补充代号表示第二种规格，特殊环境代号表示湿热带用，规格代号表示功率为2kW，产品代号为隔爆型直流牵引电动机。 c. 热电机车用同步牵引主发电机 TQFR-3000-2，补充代号表示第三种规格，规格代号表示3000kVA，产品代号为热电机车用同步牵引主发电机。 d. 蓄电池车辆用直流牵引电动机 XQ-2.1-TH-2（1.6-3），补充代号表示第一种功率时的规格序号，特殊环境代号表示湿热带用，规格代号表示第一种以外的功率2.1kW，产品代号表示蓄电池车辆用直流牵引电动机。 e. 感应式三相同步牵引辅助发电机 TQFG-16/4-1，补充代号表示第二种规格，规格代号表示一套绕组发电容量16kVA，另一套绕组发电容量4kVA，产品代号为感应式三相同步牵引辅助发电机。
