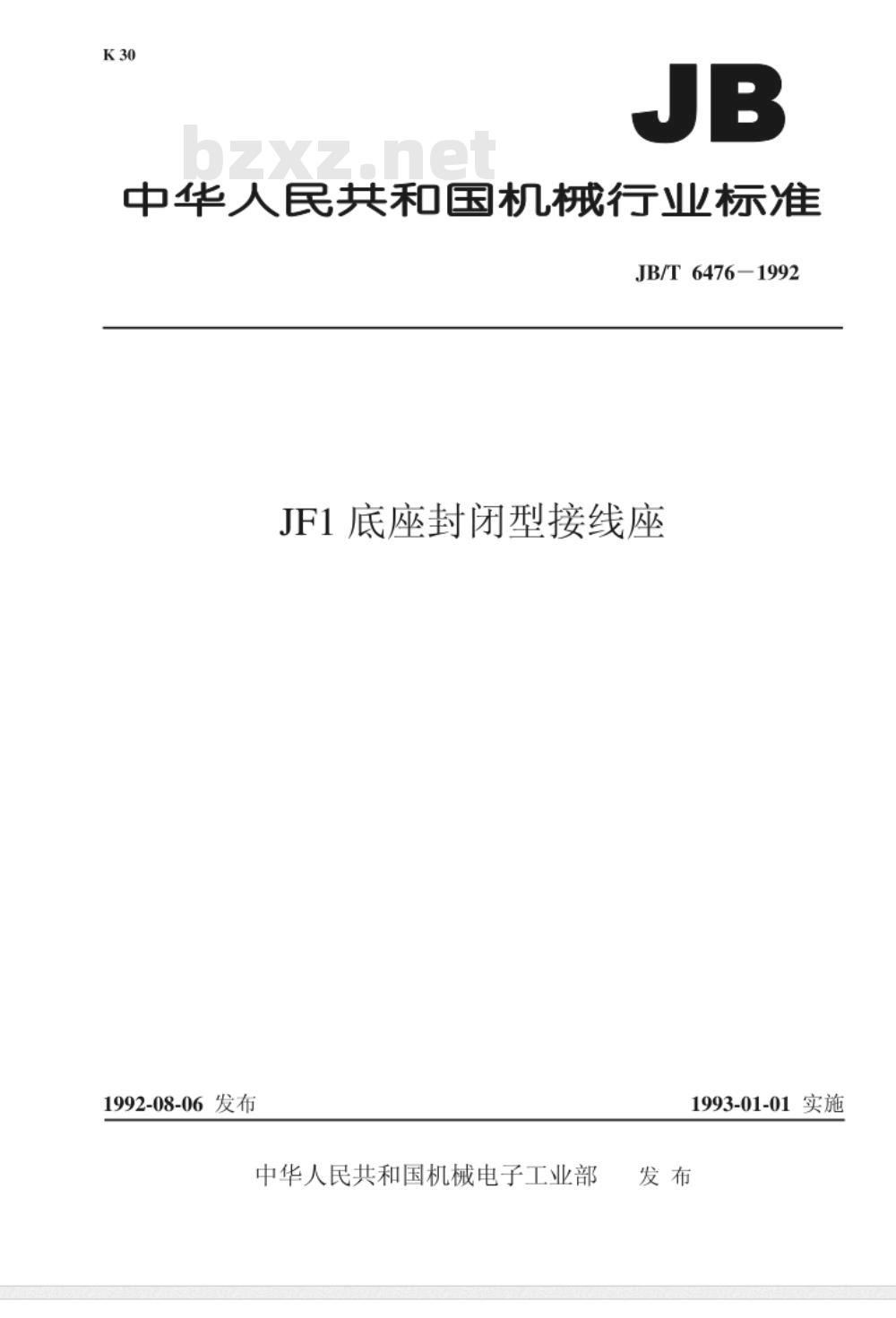

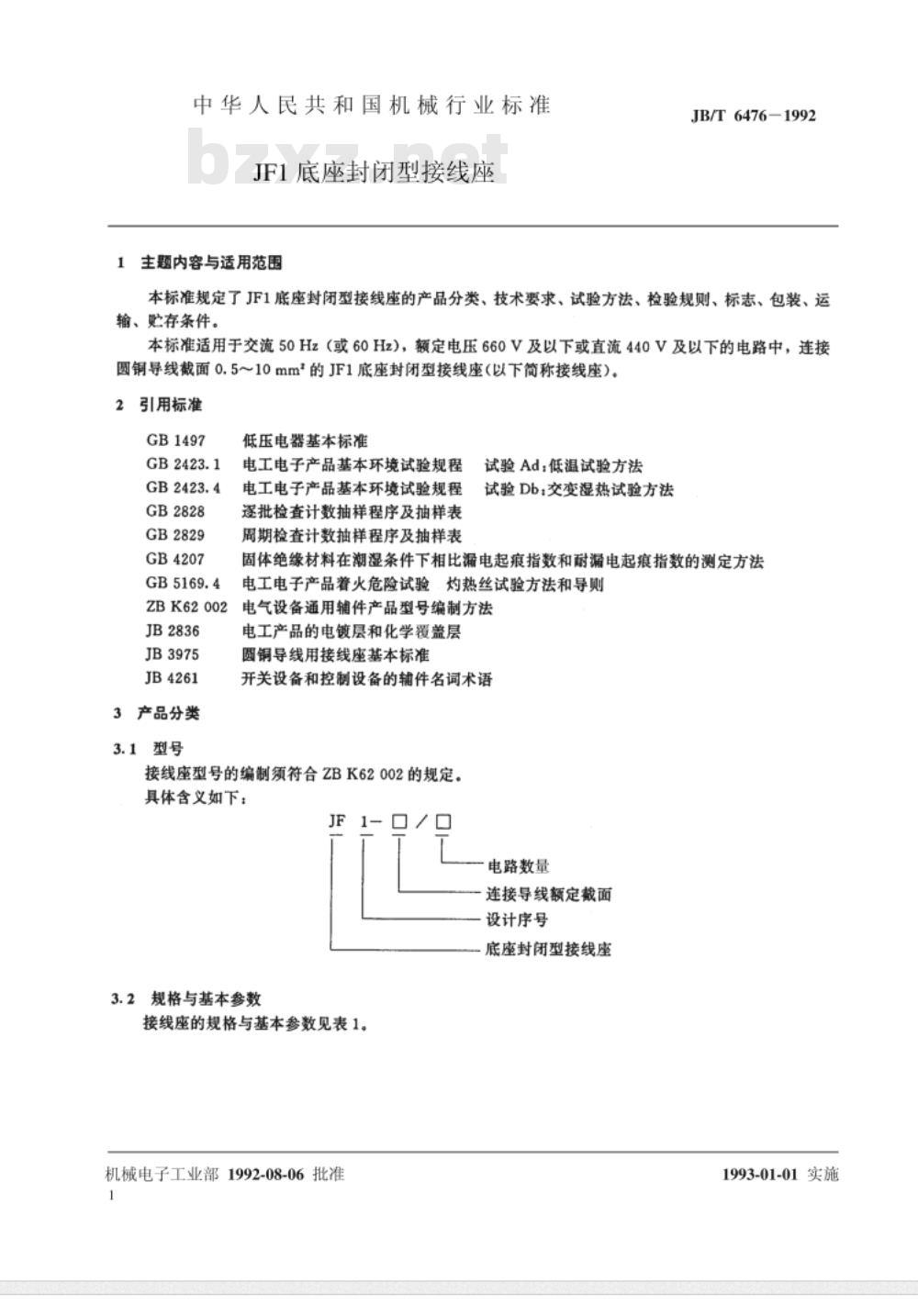

中华人民共和国机械行业标准 JB/T 6476-1992 JF1底座封闭型接线座 1992-08-06发布 中华人民共和国机械电子工业部1993-01-01实施 1 主题内容与适用范围 本标准规定了JF1底座封闭型接线座的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、存储条件等。 本标准适用于交流50Hz（或60Hz)，额定电压660V及以下或直流440V及以下的电路中，连接圆铜导线截面0.5～10mm的JF1底座封闭型接线座（以下简称接线座）。 2 引用标准 GB1497 GB2423.1 GB2423.4 GB2828 GB2829 GB4207 GB5169.4 ZBK62002 JB2836 JB3975 JB4261 3 产品分类 3.1 型号 接线座型号的编制须符合ZBK62002的规定，具体含义如下： JF1 3.2 规格与基本参数 接线座的规格与基本参数见表1。 3.3 外形尺寸 接线座的外形尺寸见图1和表2。 3.4 正常工作条件 a. 周围空气温度为-25～+40℃； b. 安装地点的海拔不超过2000m； c. 在最高温度+40℃时，相对湿度不超过50%； d. 污染等级为3级； e. 安装类别为1类。 4 一般要求 4.1 外观 零部件表面粗糙度，镀层外观质量应符合图样及设计文件的要求。金属件表面不得有明显毛刺、裂纹，塑料件表面应平整而有光泽，不得有开裂、飞边、暗泡等缺陷；接线座上每一电路应在明显处留有标记位置。 4.2 尺寸 外形尺寸和安装尺寸应符合3.3条规定。金属件镀层厚度应符合图样要求。 4.3 性能要求 4.3.1 绝缘件和护罩 应采用阻燃的热塑性塑料制造，且能承受住规定的着火危险试验。试后残焰应能在30s内熄灭；绝缘材料的漏电起痕指数(CTI)应大于或等于175。 4.3.2 接线端子的机械强度 按5.3.2条规定进行接线端子的机械强度试验。试验后，允许接线端子有所受损，但不得影响使用。 4.3.3 接线端子和导线的夹紧性能 按5.3.3条规定进行夹紧性能试验。试验后，导线端部不得受损到影响以后使用。 4.3.4 耐拉力 按5.3.4条规定进行拉力试验，在试验期间导线不得从接线端子处松脱，也不应从紧固件附近拉断。试验后，允许接线端子或导线有所受损，但不得影响正常使用。试验前后的电压降值应符合4.3.10条规定。
