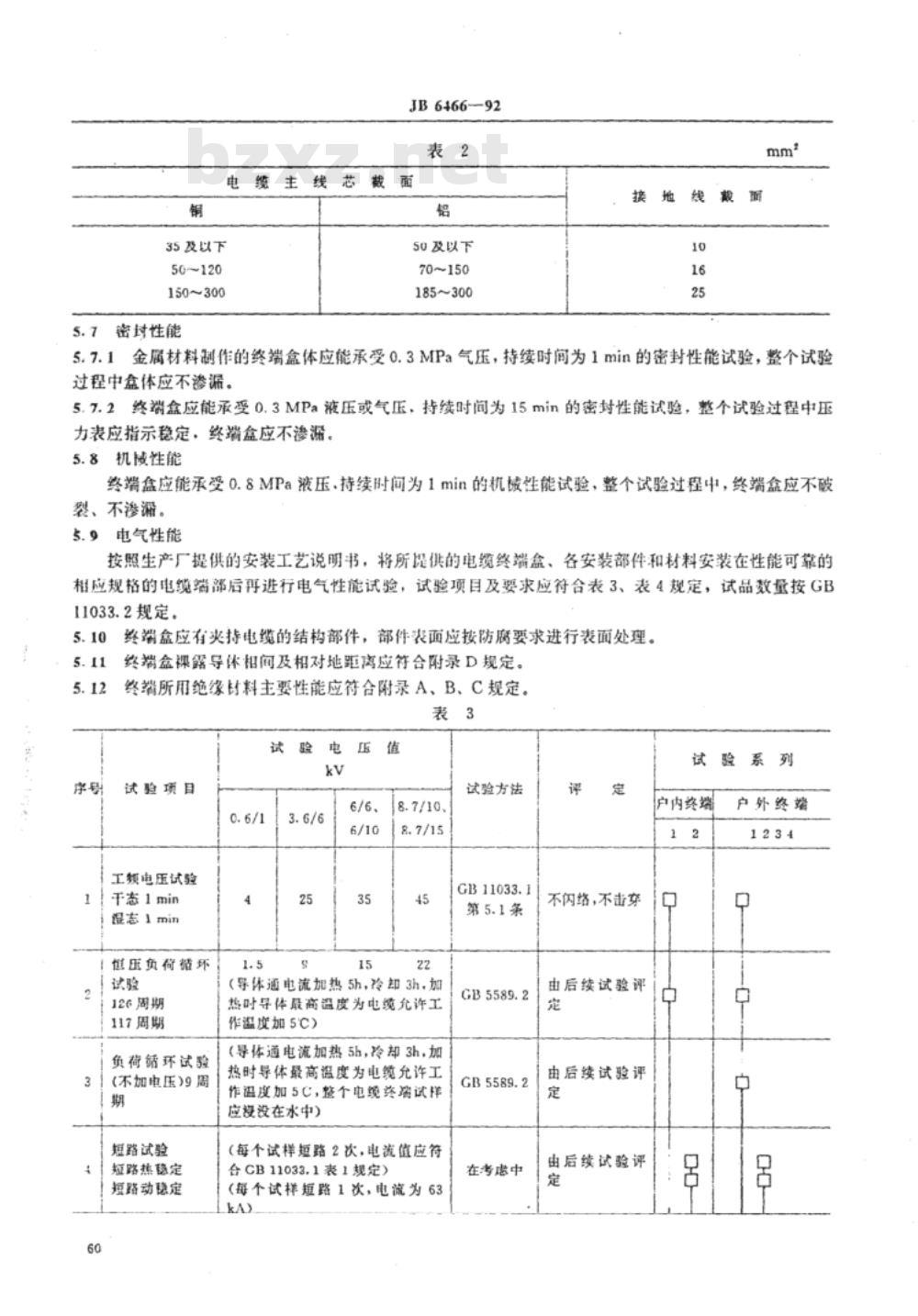

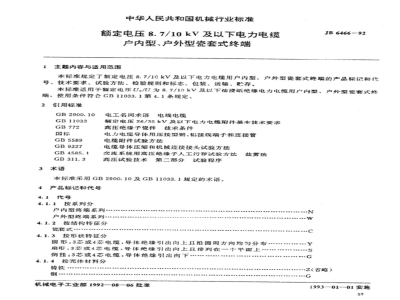

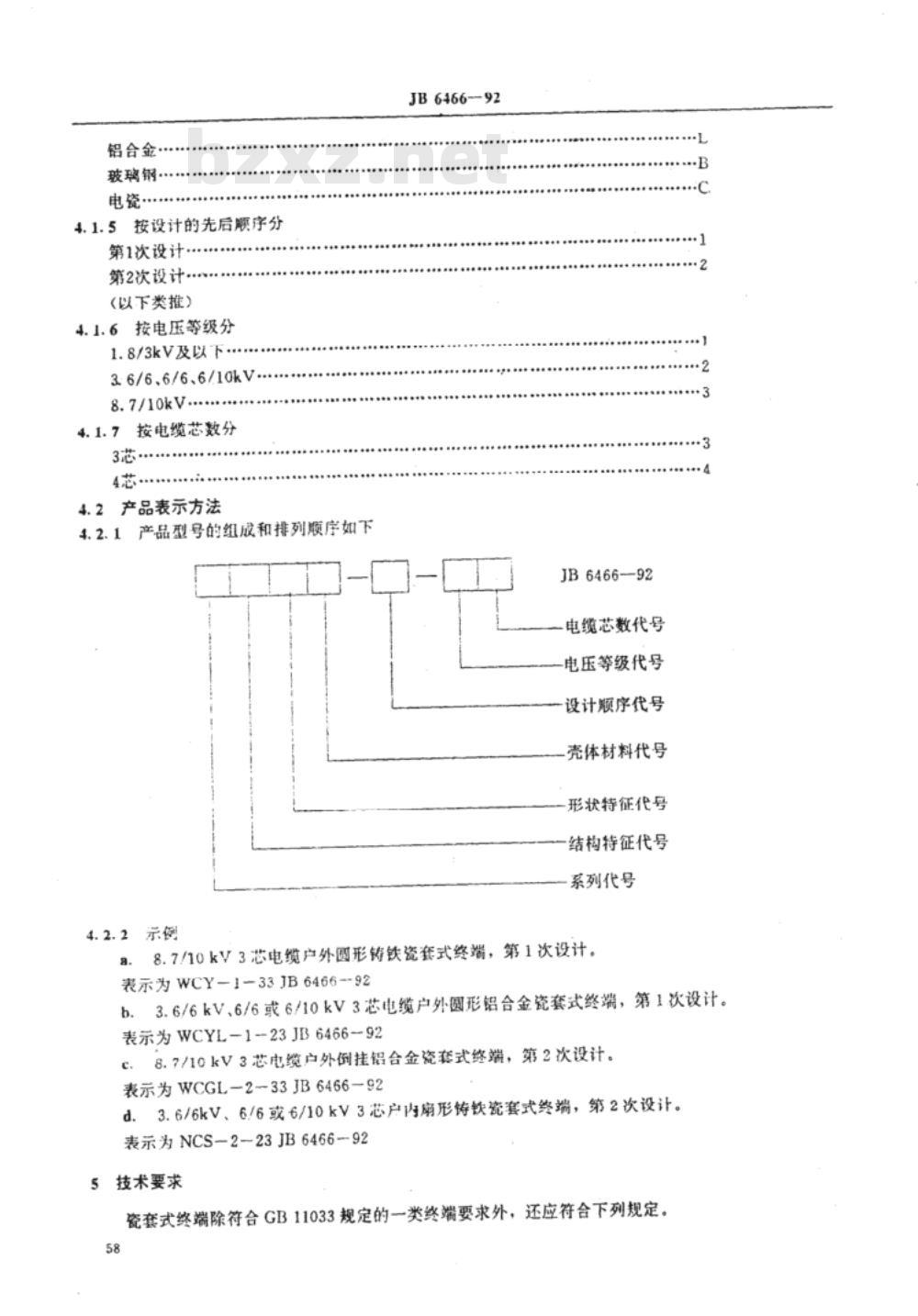

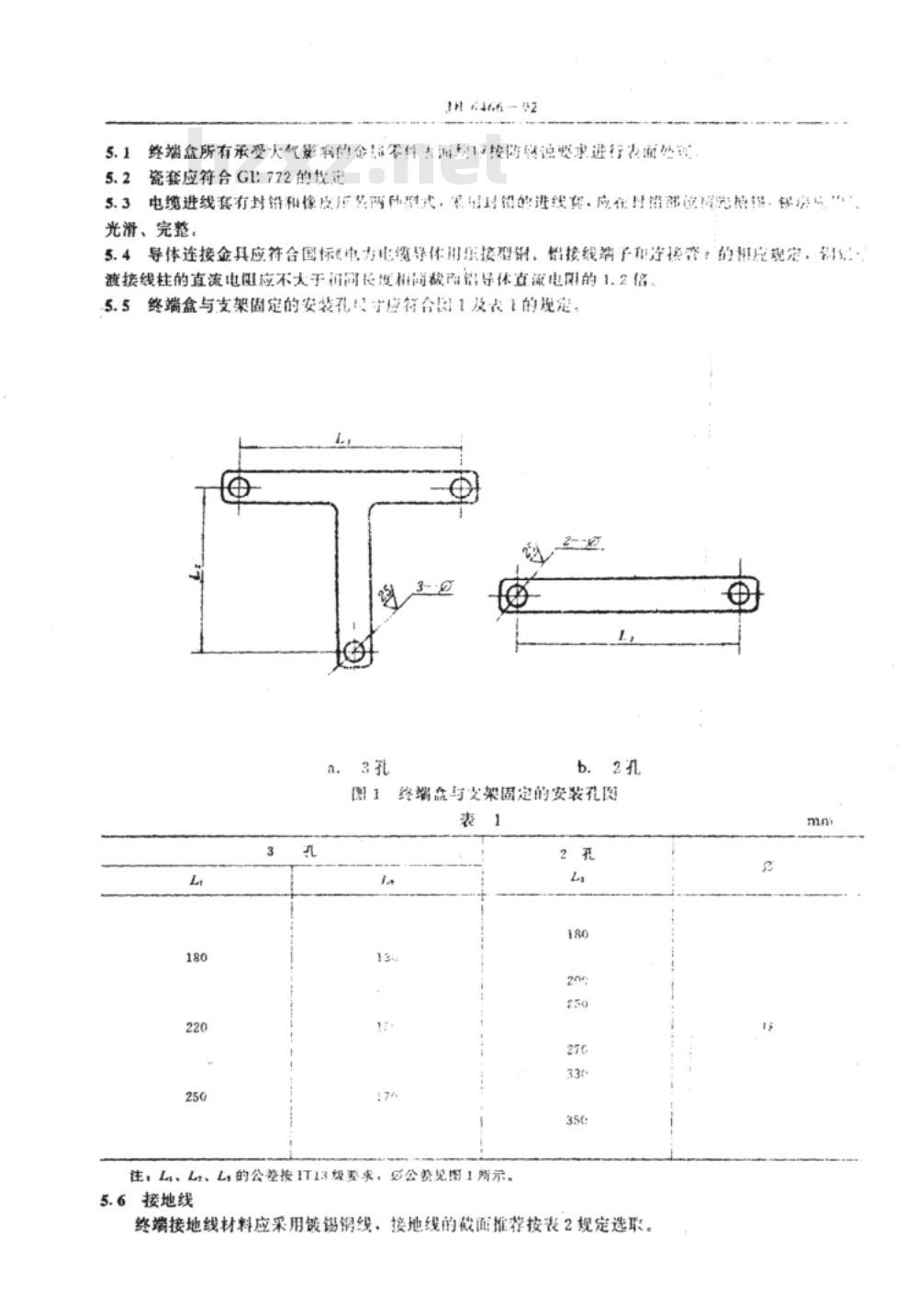

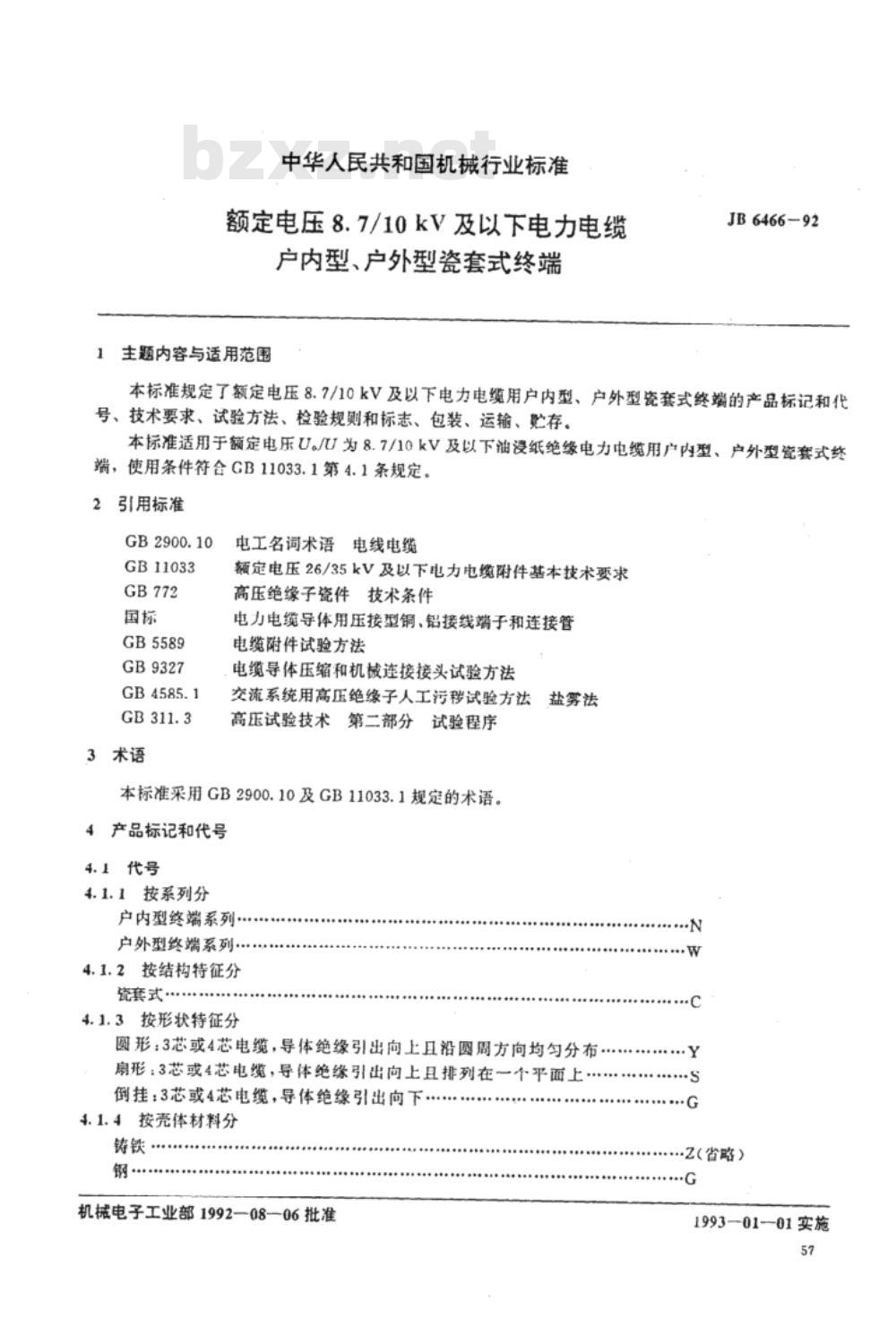

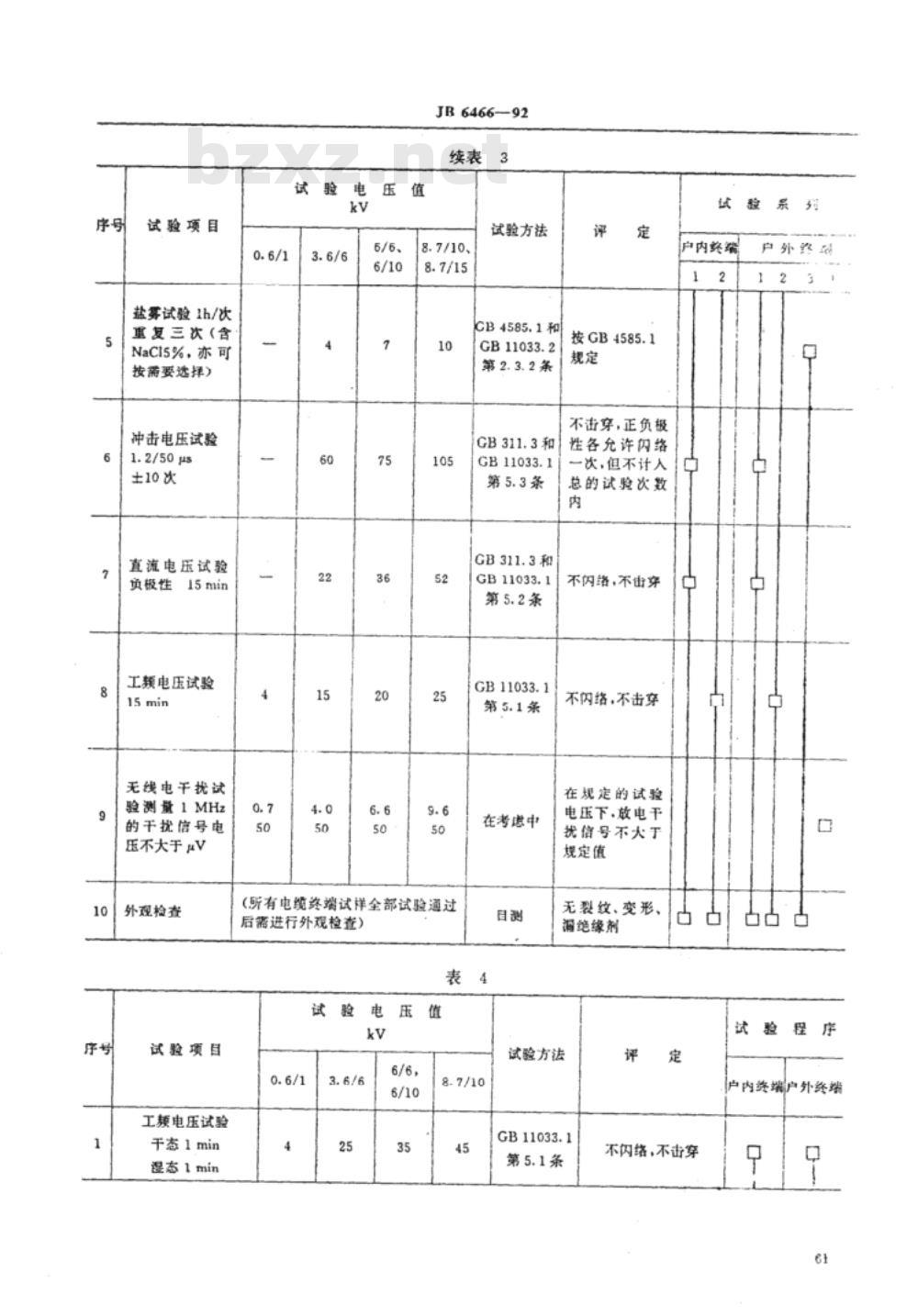

中华人民共和国机械行业标准 额定电压8.7/10kV及以下电力电缆户内型、户外型瓷套式终端 JB 6466-92 本标准规定了额定电压8.7/10kV及以下电力电缆用户内型、户外型瓷套式终端的产品标记和代号、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于额定电压8.7/10kV及以下油浸纸绝缘电力电缆用户内型、户外型瓷套式终端，使用条件符合GB11033.1第4.1条规定。 2 引用标准 GB2900.10 GB11033 GB772 国标 GB5589 GB9327 GB4585.1 GB311.3 3 术语 电工名词术语 电线电缆 额定电压26/35kV及以下电力电缆附件基本技术要求 高压绝缘子瓷件技术条件 电力电缆导体用压接型铜、铝接线端子和连接管电缆附件试验方法 电缆导体压缩和机械连接接头试验方法 交流系统用高压绝缘子人工污移试验方法 盐雾法高压试验技术第二部分试验程序 本标准采用GB2900.10及GB11033.1规定的术语。 4 产品标记和代号 4.1 代号 4.1.1 按系列分 户内型终端系列 户外型终端系列 4.1.2 按结构特征分 瓷套式 4.1.3 按形状特征分 圆形：3芯或4芯电缆，导体绝缘引出向上且沿圆周方向均匀分布；扇形：3芯或4芯电缆，导体绝缘引出向上且排列在一个平面上；倒挂：3芯或4芯电缆，导体绝缘引出向下。 4.1.4 按壳体材料分 铸铁 钢 铝合金 玻璃钢 电瓷 4.1.5 按设计的先后顺序分 第1次设计 第2次设计 (以下类推) 4.1.6 按电压等级分 8.7/10kV 4.1.7 按电缆芯数分 3芯 4芯 4.2 产品表示方法 4.2.1 产品型号的组成和排列顺序如下： JB6466-92 电缆芯数代号 电压等级代号 设计顺序代号 壳体材料代号 形状特征代号 结构特征代号 系列代号 4.2.2 示例 a. 8.7/10kV 3芯电缆户外圆形铸铁瓷套式终端，第1次设计表示为 WCT-1-33JB6466-92 b. 3.6/6kV、6/6或6/10kV 3芯电缆户外圆形铝合金瓷套式终端，第1次设计表示为 WCYL-1-23JB6466-92 c. 8.7/10kV 3芯电缆户外倒挂铝合金瓷套式终端，第2次设计表示为 WCGL-2-33JB6466-92 d. 3.6/6kV、6/6或6/10kV 3芯户内扇形软瓷套式终端，第2次设计表示为 NCS2-23JB6466-92 5 技术要求 瓷套式终端除符合GB11033规定的一类终端要求外，还应符合下列规定。 5.1 终端盒所有承受大气影响的金属零部件表面应按防腐蚀要求进行表面处理。 5.2 瓷套应符合GB772的规定。 5.3 电缆进线套采用封闭和光滑的结构形式，进线部件应完整。 5.4 导体连接金具应符合国标《电力电缆导体用压接型铜、铝接线端子和连接管》的相应规定，铜铝过渡接线柱的直流电阻应不大于相同长度相同截面铝导体直流电阻的1.2倍。 5.5 终端盒与支架固定的安装孔尺寸应符合图1及表1的规定。 5.6 接地线 终端接地线材料应采用镀锡铜线，接地线的截面推荐按表2规定选取。 5.7 密封性能 终端盒应能承受0.3MPa气压，持续时间为1min的密封性能试验，整个试验过程中盒体应不渗漏。 5.8 机械性能 终端盒应能承受0.8MPa液压，持续时间为1min的机械性能试验，整个试验过程中终端盒应不破裂、不渗漏。 5.9 电气性能 按照生产厂提供的安装工艺说明书，将所提供的电缆接头、各安装部件和材料安装在性能可靠的相应规格的电缆上进行电气性能试验，试验项目及要求应符合表2、表3规定。
