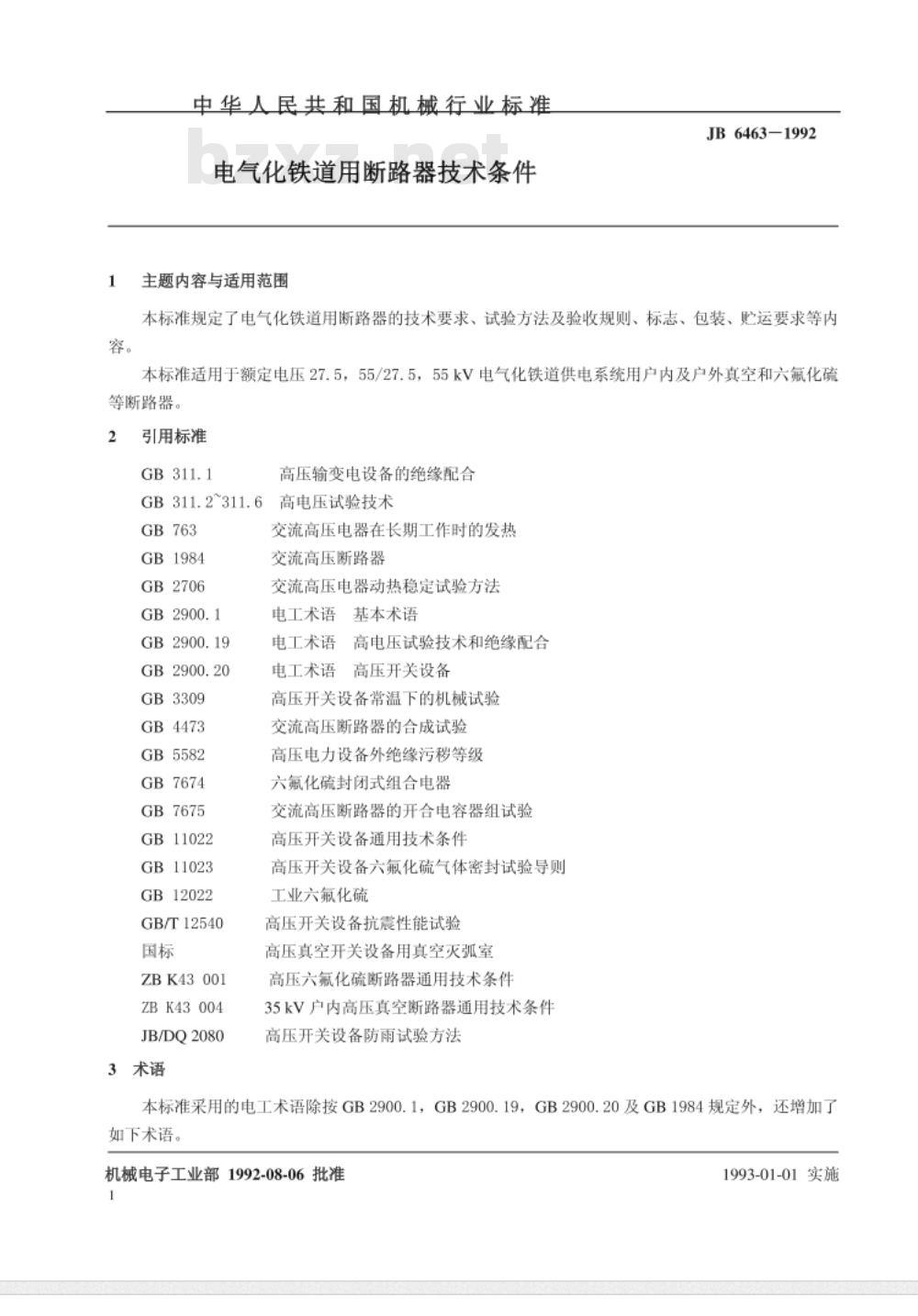

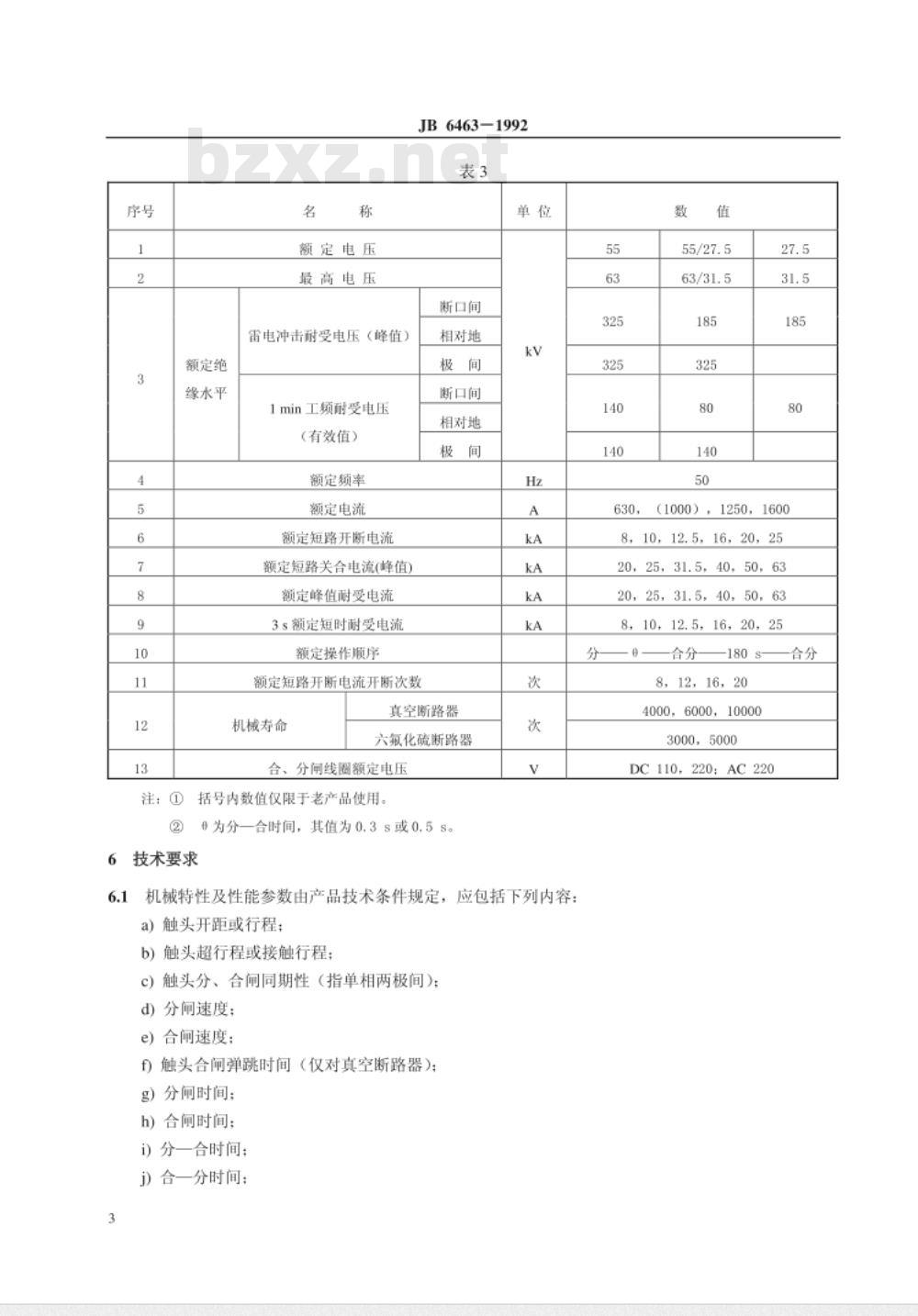

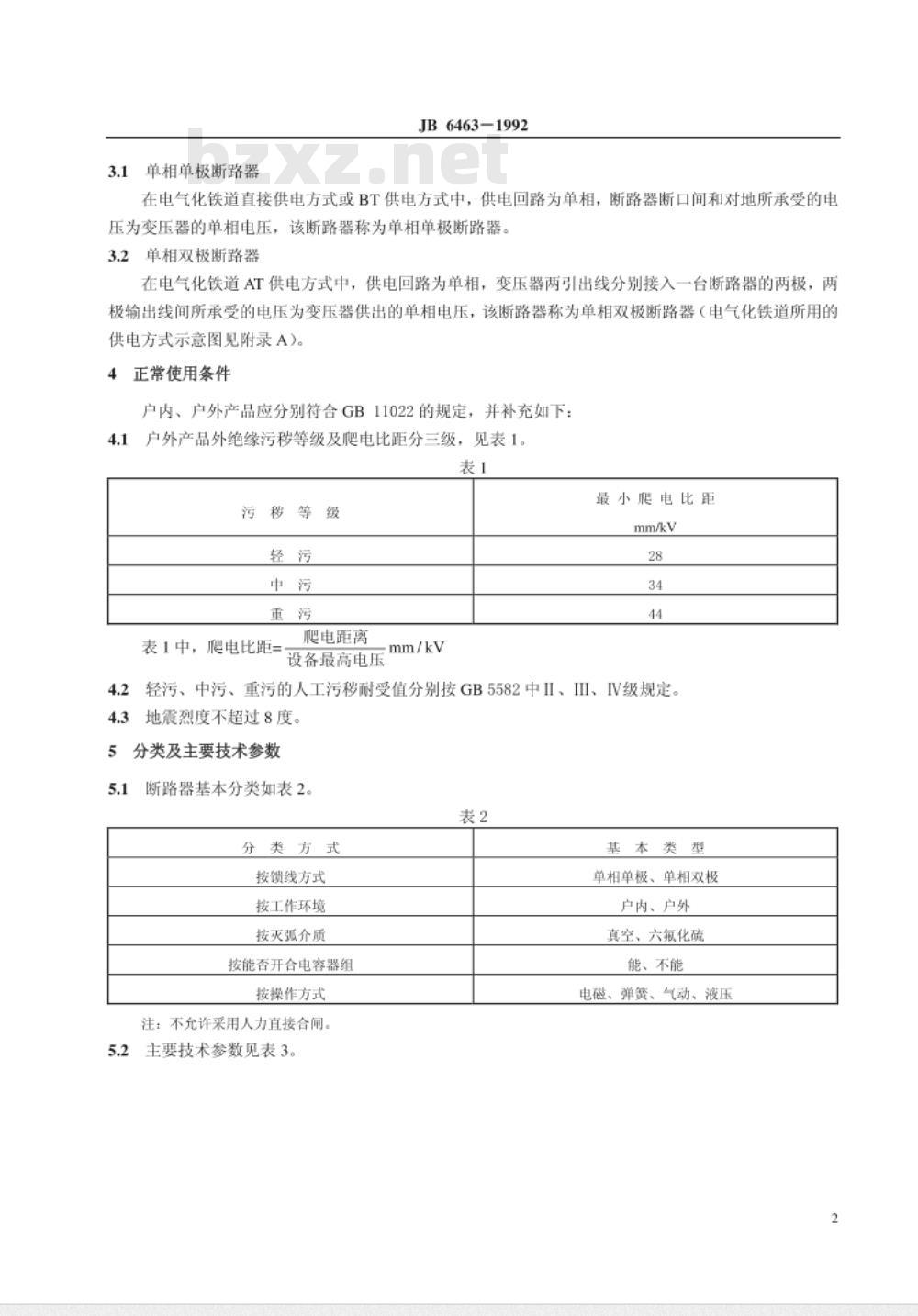

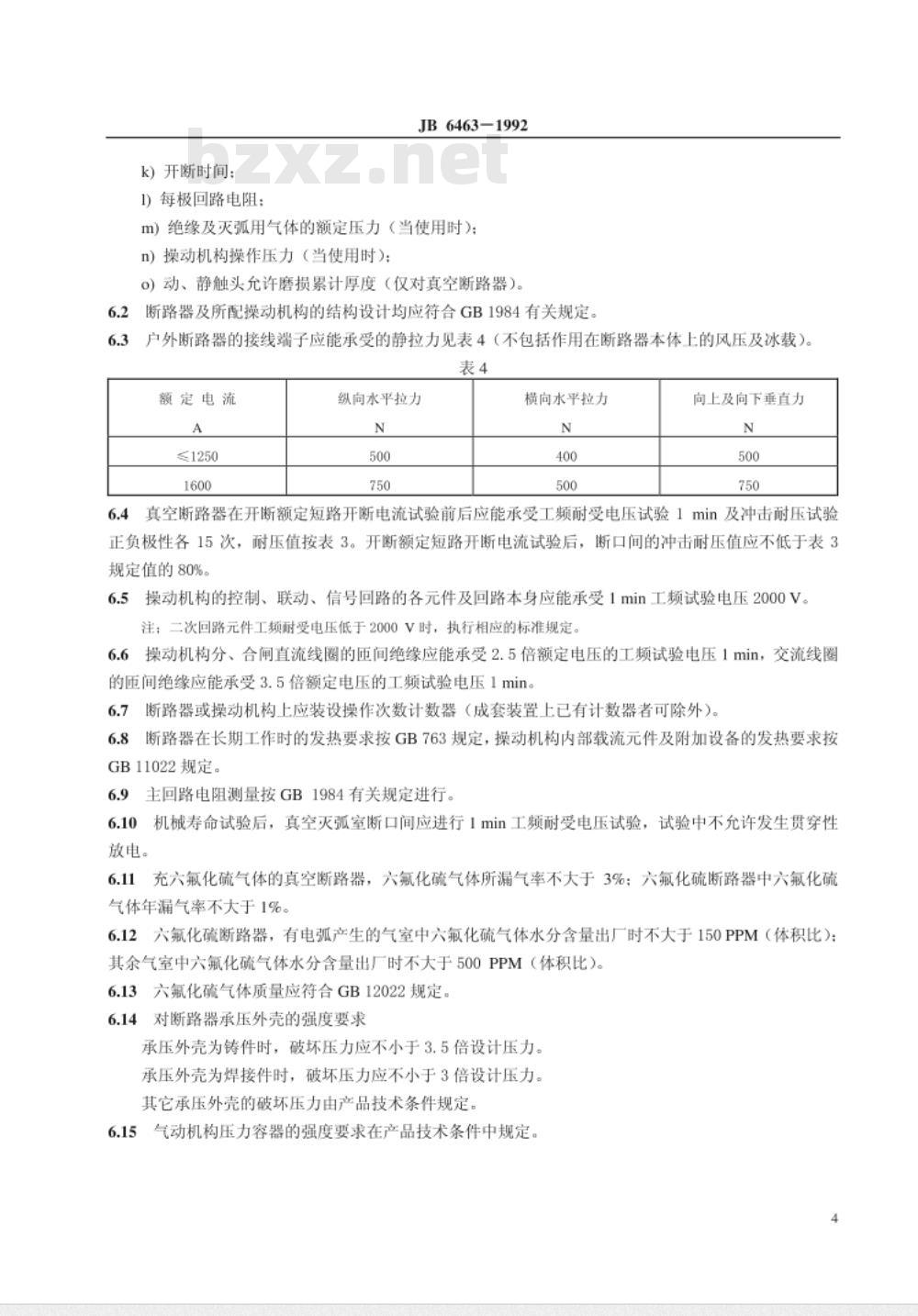

中华人民共和国机械行业标准 电气化铁道用断路器技术条件 JB6463-1992 1992-08-06发布 机械电子工业部发布 1993-01-01实施 本标准规定了电气化铁道用断路器的技术要求、试验方法及验收规则、标志、包装、贮运要求等内容。本标准适用于额定电压27.5、55/27.5、55kV电气化铁道供电系统用户内及户外真空和六氟化硫等断路器。 2 引用标准 GB311.1 高压输变电设备的绝缘配合 GB311.2~311.6 高电压试验技术 GB763 GB1984 GB2706 GB2900.1 GB2900.19 GB2900.20 GB3309 GB4473 GB5582 GB7674 GB7675 GB11022 GB11023 GB12022 GB/T12540 国标 ZBK43001 ZBK43004 JB/DQ2080 3 术语 交流高压电器在长期工作时的发热 交流高压断路器 交流高压电器动热稳定试验方法 电工术语基本术语 高电压试验技术和绝缘配合 电工术语 电工术语 高压开关设备 高压开关设备常温下的机械试验 交流高压断路器的合成试验 高压电力设备外绝缘污移等级 六氟化硫封闭式组合电器 交流高压断路器的开合电容器组试验 高压开关设备通用技术条件 高压开关设备六氟化硫气体密封试验导则 工业六氟化硫 高压开关设备抗震性能试验 高压真空开关设备用真空灭弧室 高压六氟化硫断路器通用技术条件 35kV户内高压真空断路器通用技术条件 高压开关设备防雨试验方法 本标准采用的电工术语除按GB2900.1，GB2900.19，GB2900.20及GB1984规定外，还增加了如下术语。 3.1 单相单极断路器 在电气化铁道直接供电方式或BT供电方式中，供电回路为单相，断路器断口间和对地所承受的电压为变压器的单相电压，该断路器称为单相单极断路器。 3.2 单相双极断路器 在电气化铁道AT供电方式中，供电回路为单相，变压器两引出线分别接入一台断路器的两极，两极输出线间所承受的电压为变压器供出的单相电压，该断路器称为单相双极断路器（电气化铁道所用的供电方式示意图见附录A）。 4 正常使用条件 户内、户外产品应分别符合GB11022的规定，并补充如下： 4.1 户外产品外绝缘污移等级及爬电比距分三级，见表1。 表1 污移等级 轻污 中污 重污 表1中，爬电比距=爬电距离(mm/kV) 设备最高电压 最小爬电比距(mm/kV) 轻污、中污、重污的人工污移耐受值分别按GB5582中II、I、IV级规定。地震烈度不超过8度。 5 分类及主要技术参数 断路器基本分类如表2。 表2 分类方式 按馈线方式 按工作环境 按灭弧介质 按能否开合电容器组 按操作方式 注：不允许采用人力直接合闸。主要技术参数见表3。 基本类型 单相单极、单相双极 户内、户外 真空、六氟化硫 能、不能 电磁、弹簧、气动、液压 表3 额定绝缘水平 名称 额定电压 最高电压 雷电冲击耐受电压（峰值） 1min工频耐受电压(有效值) 额定频率 额定电流 额定短路开断电流 额定短路关合电流(峰值) 额定峰值耐受电流 3s额定短时耐受电流 额定操作顺序 JB6463-1992 额定短路开断电流开断次数 机械寿命 真空断路器 六氟化硫断路器 合、分闸线圈额定电压（括号内数值仅限于老产品使用） 注：① 为分一合时间，其值为0.3s或0.5s。 6 技术要求 6.1 机械特性及性能参数由产品技术条件规定，应包括下列内容： a）触头开距或行程； b）触头超行程或接触行程； c）触头分、合闸同期性（指单相两极间）； d）分闸速度； e）合闸速度； f）触头合闸弹跳时间（仅对真空断路器）； g）分闸时间； h）合闸时间； i）分一合时间； j）合一分时间。
