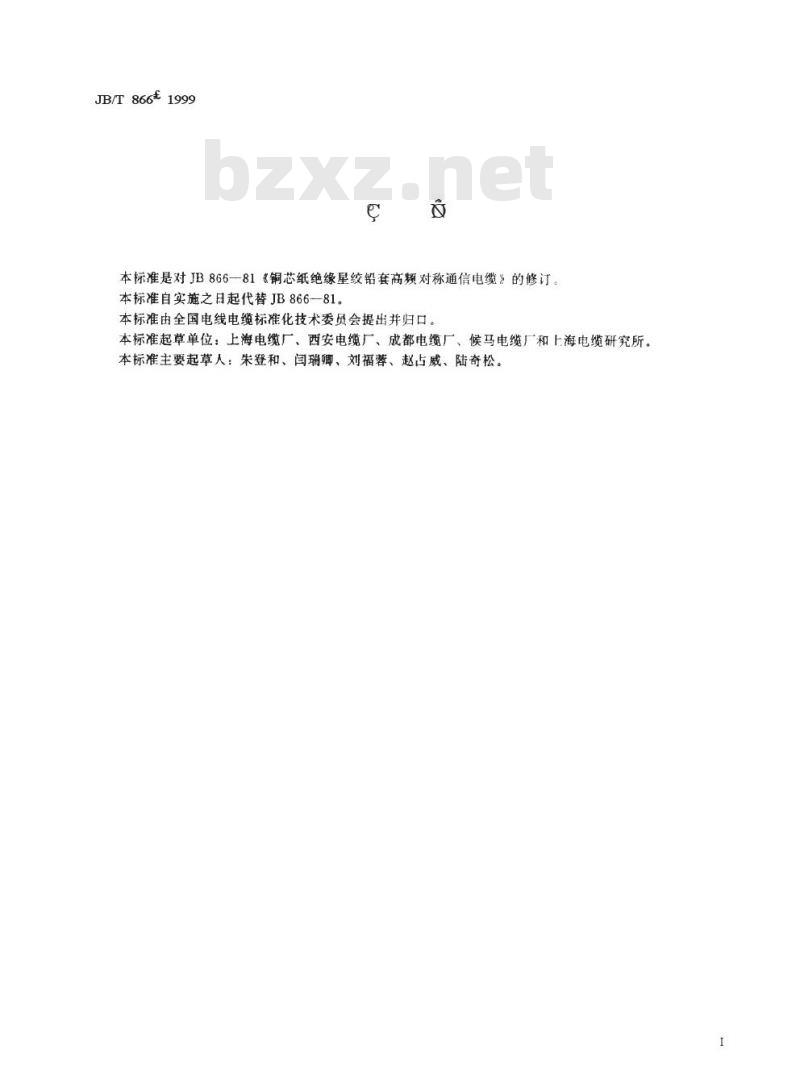

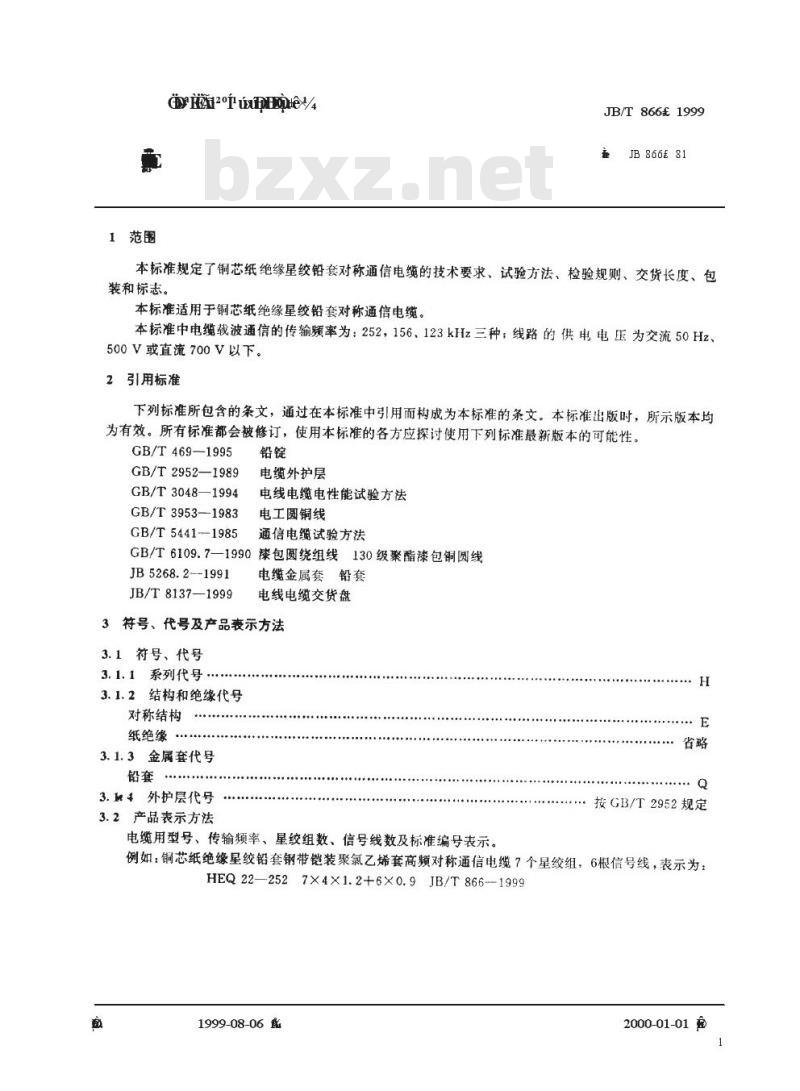

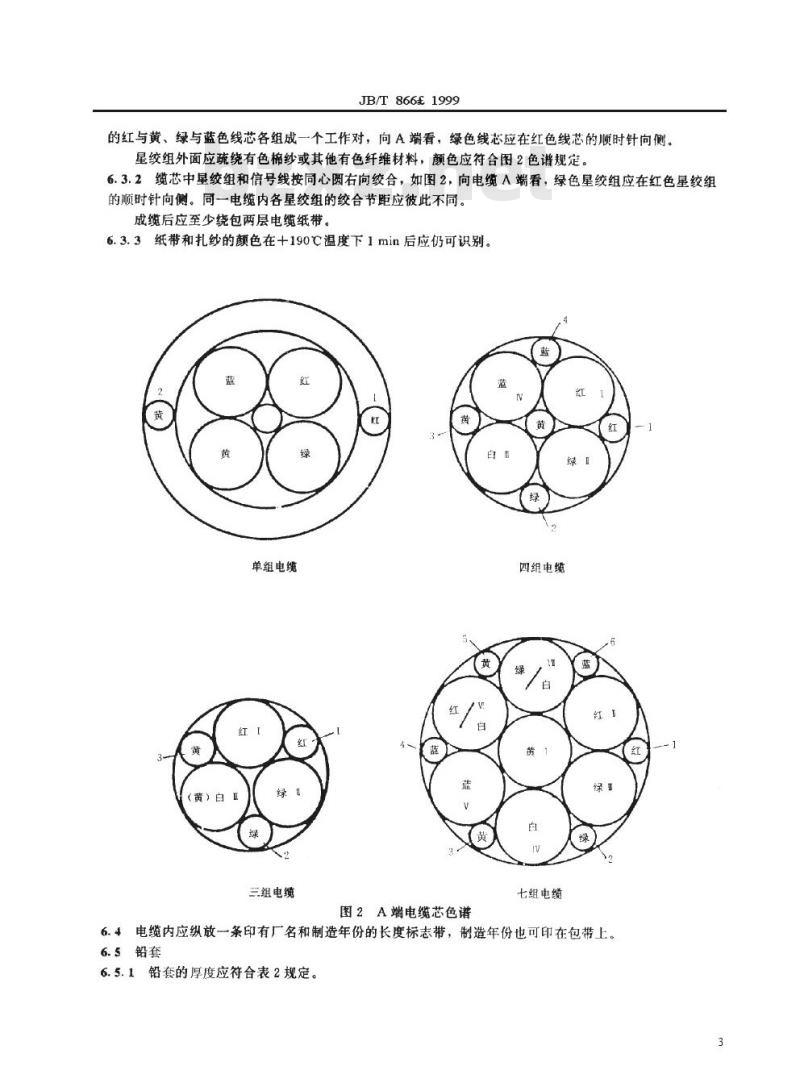

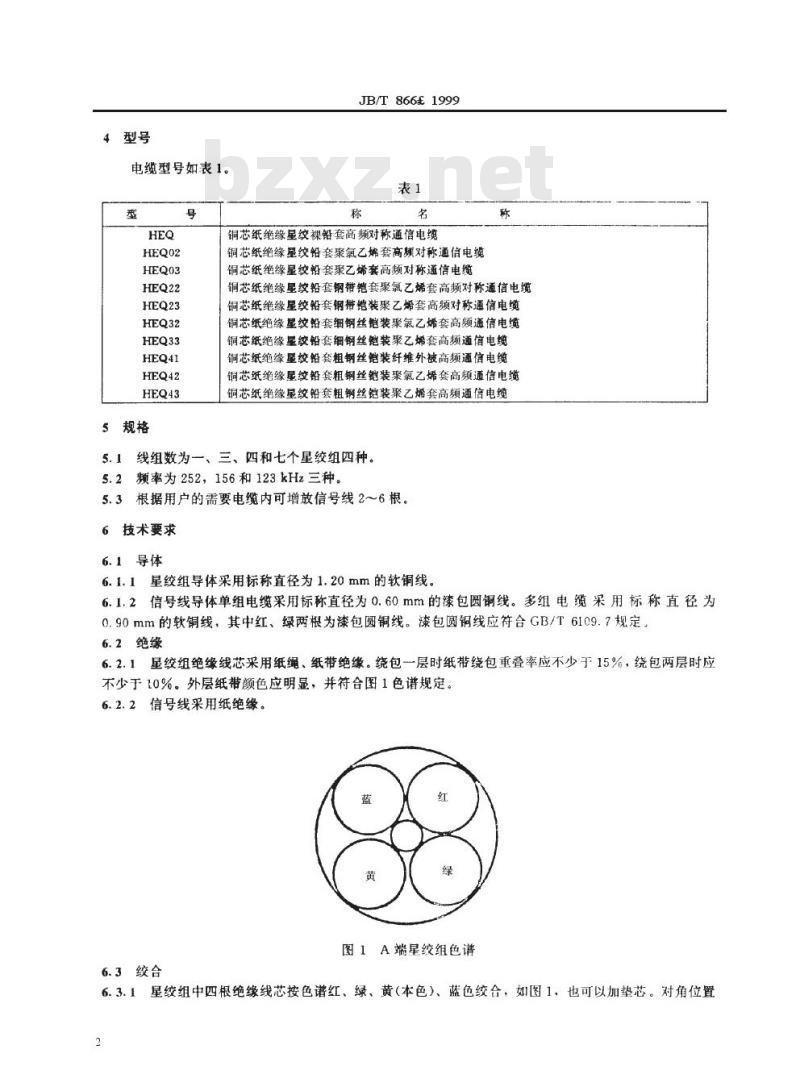

本标准是对JB866-81《铜芯纸绝缘星绞铅套高频对称通信电缆》的修订，修订后的标准自实施之日起代替JB866-81。由全国电线电缆标准化技术委员会提出并归口，起草单位包括上海电缆厂、西安电缆厂、成都电缆厂、候马电缆厂和上海电缆研究所，主要起草人包括朱登和、闫瑞卿、刘福蓉、赵占威、陆奇松。 1 范围 本标准规定了铜芯纸绝缘星绞铅套对称通信电缆的技术要求、试验方法、检验规则、交货长度、包装和标志。本标准适用于铜芯纸绝缘星绞铅套对称通信电缆，电缆的载波通信传输频率为252、156、123kHz三种，线路的供电电压为交流50Hz、500V或直流700V以下。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。标准出版时，所示版本均为有效，所有标准可能会被修订，使用本标准的各方应使用最新版本： GB/T469-1995 电缆外护层 GB/T2952-1989 电线电缆电性能试验方法 GB/T3048-1994 电工圆铜线 GB/T3953-1983 通信电缆试验方法 GB/T5441-1985 漆包圆绕组线 GB/T6109.7-1990 130级聚酯漆包铜圆线 JB/T8137-1999 电缆金属套铅套 3 符号、代号及产品表示方法 3.1 符号、代号 3.1.1 系列代号 3.1.2 结构和绝缘代号：对称结构，纸绝缘等。 3.1.3 金属套代号：铅套 3.1.4 外护层代号：按GB/T2952规定 3.2 产品表示方法 电缆用型号、传输频率、星绞组数、信号线数及标准编号表示。例如：铜芯纸绝缘星绞铅套钢带铠装聚氯乙烯套高频对称通信电缆7个星绞组，6根信号线，表示为：HEQ22-2527X4X1.2+6X0.9 JB/T866-1999。 4 型号 电缆型号如表1所示： 表1 型号 型号 称名 HEQ 铜芯纸绝缘星绞裸铅套高频对称通信电缆 HEQ02 铜芯纸绝缘星绞铅套聚氯乙烯套高频对称通信电缆 HEQ22 铜芯纸绝缘星绞铅套聚乙烯套高频对称通信电缆 HEQ32 铜芯纸绝缘星绞铅套钢带铠装聚氯乙烯套高频对称通信电缆 5 规格 5.1 线组数为一、三、四和七个星绞组四种。 5.2 频率为252、156和123kHz三种。 5.3 根据用户需求，电缆内可增放信号线最多26根。 6 技术要求 6.1 导体 6.1.1 绞组导体采用标称直径为1.20mm的软铜线。 6.1.2 信号线导体单组电缆采用标称直径为0.60mm的漆包圆线，多组电缆采用标称直径为0.90mm的软铜线，其中红、绿两根为漆包圆铜线，漆包圆铜线应符合GB/T6109.7规定。 6.2 绝缘 6.2.1 星绞组绝缘线芯采用纸绳、纸带绝缘。绕包一层时纸带绕包重叠率应不少于15%，绕包两层时应不少于10%。外层纸带颜色应明显，并符合图1色谱规定。 6.2.2 信号线采用纸绝缘。 6.3 绞合 6.3.1 星绞组中四根绝缘线芯按色谱红、绿、黄（本色）、蓝色绞合，也可以加垫芯。 6.3.2 缆芯中星绞组和信号线按同心圆右向绞合，同一电缆内各星绞组的绞合节距应彼此不同。 6.4 电缆内应纵放一条印有厂名和制造年份的标志。
