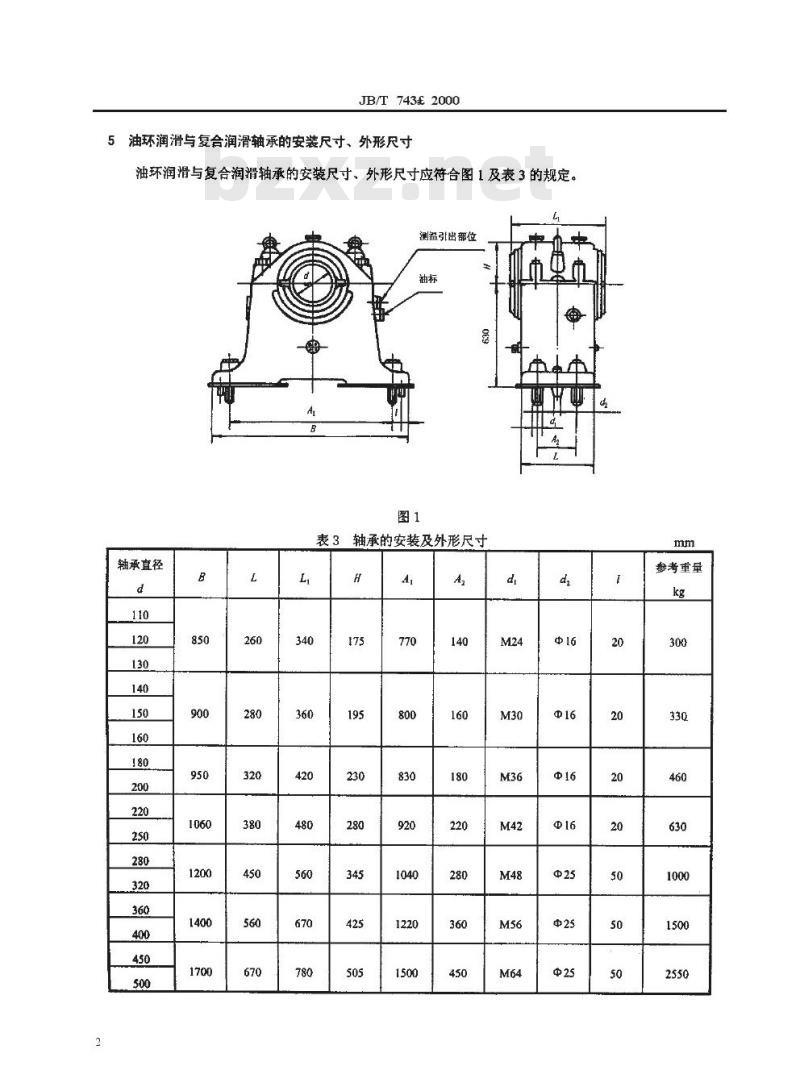

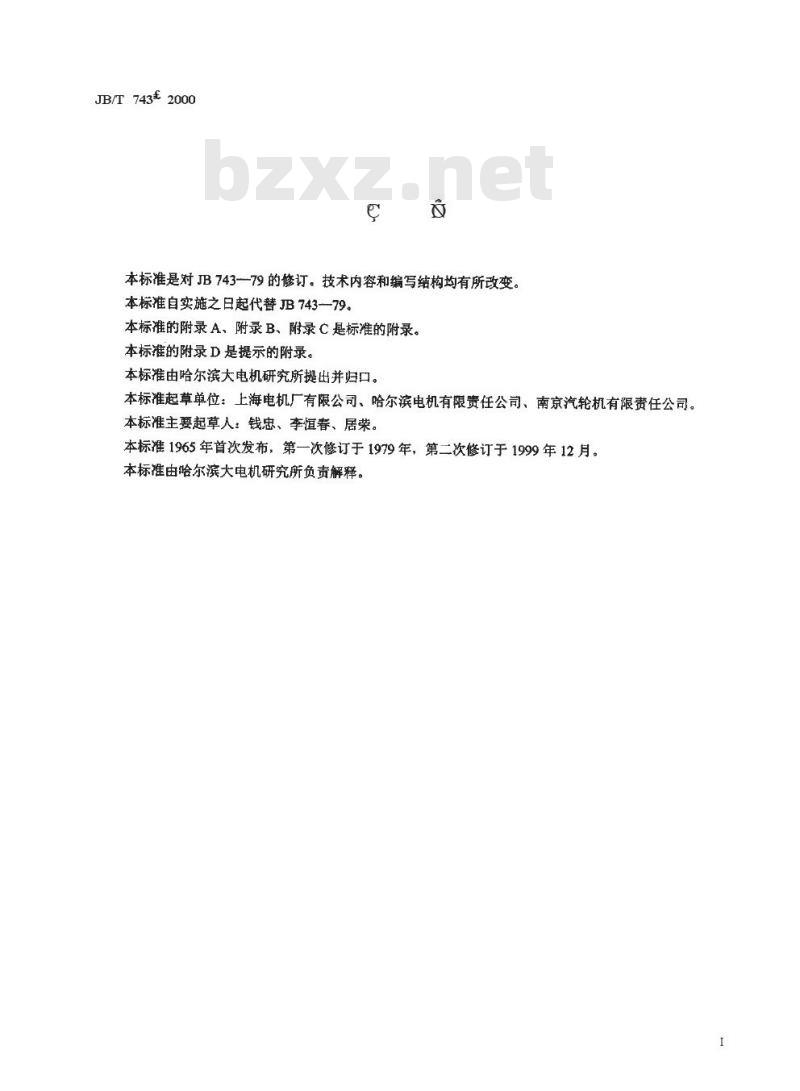

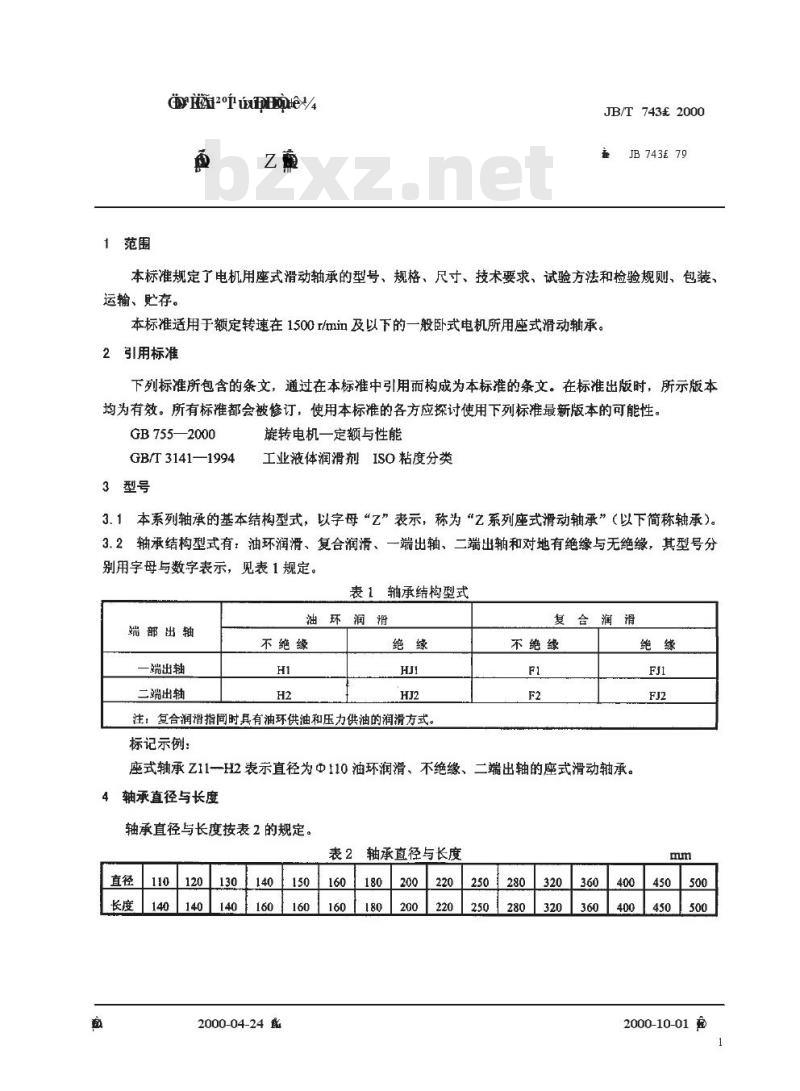

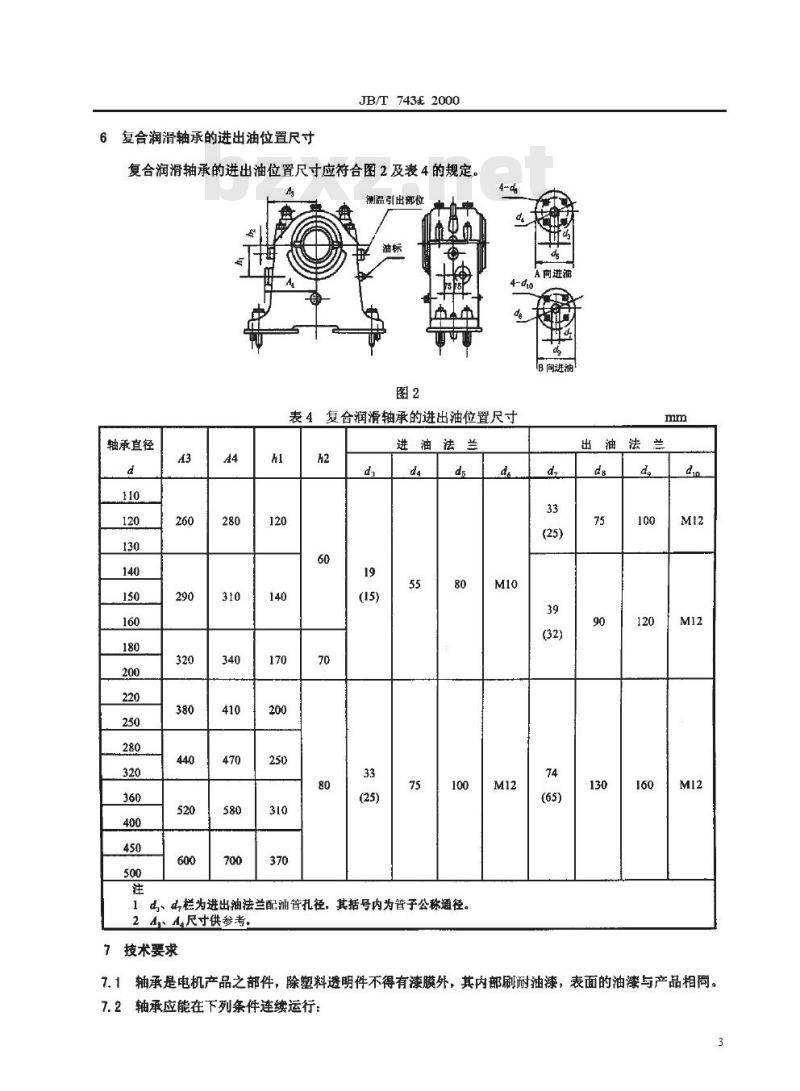

本标准是对JB743-79的修订，技术内容和编写结构有所改变。本标准自实施之日起代替JB743-79，本标准的附录A、附录B、附录C为标准附录，附录D为提示性附录。本标准由哈尔滨大电机研究所提出并归口，起草单位为上海电机厂有限公司、哈尔滨电机有限责任公司、南京汽轮机有限责任公司，主要起草人：钱忠、李恒春、居荣。首次发布于1965年，第一次修订于1979年，第二次修订于1999年12月。本标准由哈尔滨大电机研究所负责解释。 1 范围 本标准规定了电机用座式滑动轴承的型号、规格、尺寸、技术要求、试验方法、检验规则、包装、运输及贮存等内容，适用于额定转速1500r/min及以下的卧式电机用座式滑动轴承。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效，使用本标准时应探讨使用这些标准的最新版本。 GB 755-2000 GB/T 3141-1994 3 型号 3.1 本系列轴承的基本结构型式以字母“Z”表示，称为“Z系列座式滑动轴承”（以下简称轴承）。 3.2 轴承结构型式包括油环润滑、复合润滑、一端出轴、二端出轴和对地有绝缘与无绝缘。其型号分别用字母与数字表示，见表1规定。 表1 轴承结构型式 | 结构型式 | 端部出轴 | 一端出轴 | 二端出轴 | |-----------|----------|----------|----------| | 油环润滑 | 不绝缘 | H1 | H2 | | | 绝缘 | HJ1 | HJ2 | | 复合润滑 | 不绝缘 | F1 | F2 | | | 绝缘 | FJ1 | FJ2 | 示例：Z11-H2表示直径为Φ110油环润滑、不绝缘、二端出轴的座式滑动轴承。 4 轴承直径与长度 轴承的直径与长度应符合表2规定。 表2 轴承直径与长度 | 直径 (mm) | 长度 (mm) | |-----------|-----------| | 110 | 140 | | 120 | 140 | | 130 | 140 | | 140 | 160 | | 150 | 160 | | 160 | 160 | | 180 | 180 | | 200 | 200 | | 220 | 220 | | 250 | 250 | | 280 | 280 | | 320 | 320 | | 360 | 360 | | 400 | 400 | | 450 | 450 | | 500 | 500 | 5 油环润滑与复合润滑轴承的安装尺寸与外形尺寸 油环润滑与复合润滑轴承的安装尺寸与外形尺寸应符合图1及表3规定。 表3 轴承安装及外形尺寸 | 轴承直径 (mm) | 安装尺寸 (mm) | |---------------|---------------| | 110 | 340 | | 120 | 360 | | 130 | 420 | | 140 | 480 | | 150 | 560 | | 160 | 670 | | 180 | 780 | | 200 | 920 | | 220 | 1040 | | 250 | 1220 | | 280 | 1500 | | 320 | 1750 | | 360 | 2000 | | 400 | 2200 | | 450 | 2400 | | 500 | 2600 | 6 复合润滑轴承的进出油位置尺寸 复合润滑轴承的进出油位置尺寸应符合图2及表4规定。 表4 复合润滑轴承的进出油位置尺寸 | 轴承直径 (mm) | A (mm) | B (mm) | |---------------|--------|--------| | 110 | 260 | 290 | | 120 | 310 | 340 | | 130 | 380 | 420 | | 140 | 440 | 470 | | 150 | 510 | 540 | | 160 | 580 | 610 | | 180 | 660 | 690 | | 200 | 740 | 770 | | 220 | 820 | 850 | | 250 | 900 | 950 | | 280 | 980 | 1020 | | 320 | 1100 | 1150 | | 360 | 1220 | 1260 | | 400 | 1340 | 1400 | | 450 | 1460 | 1500 | | 500 | 1580 | 1640 |
