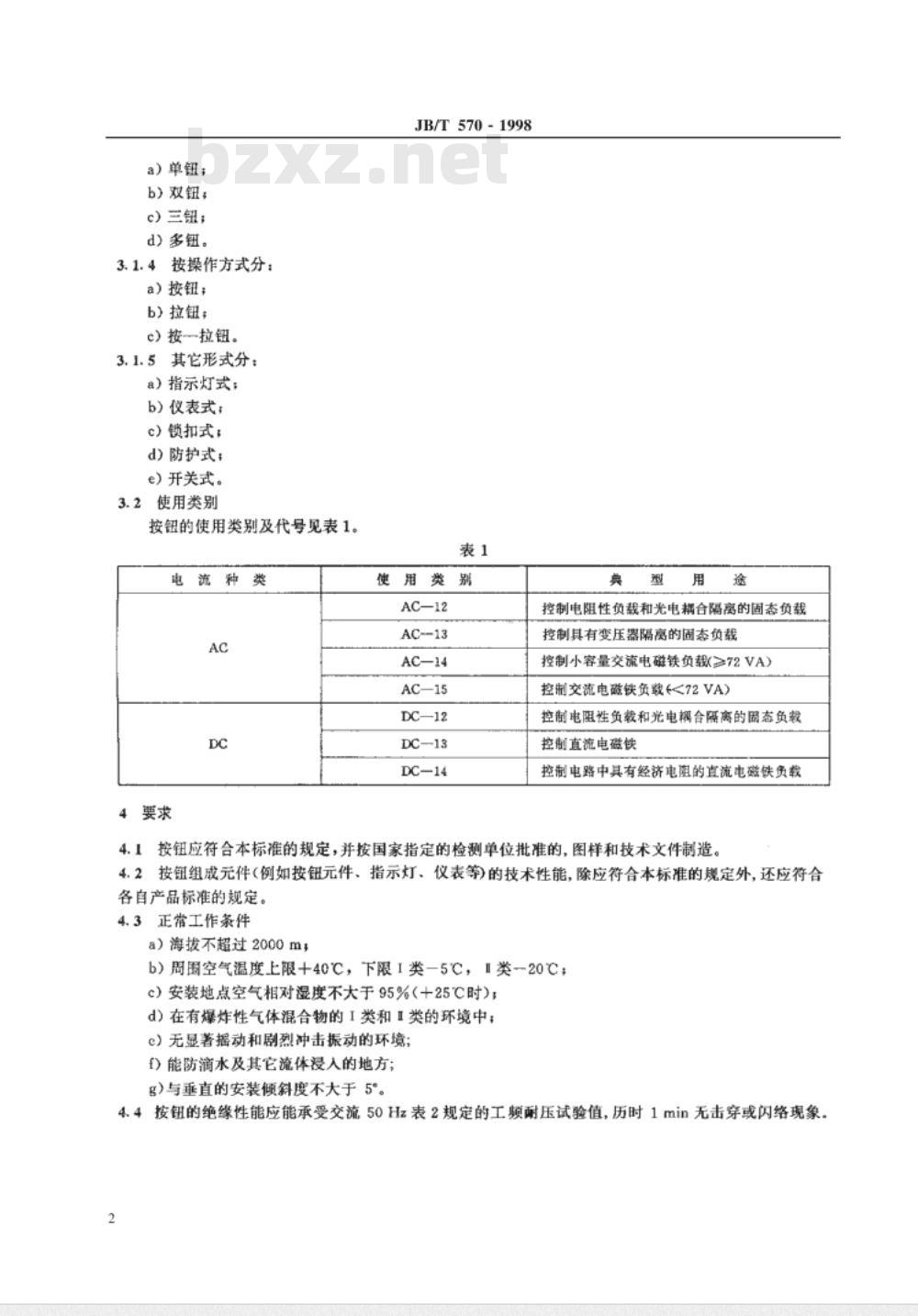

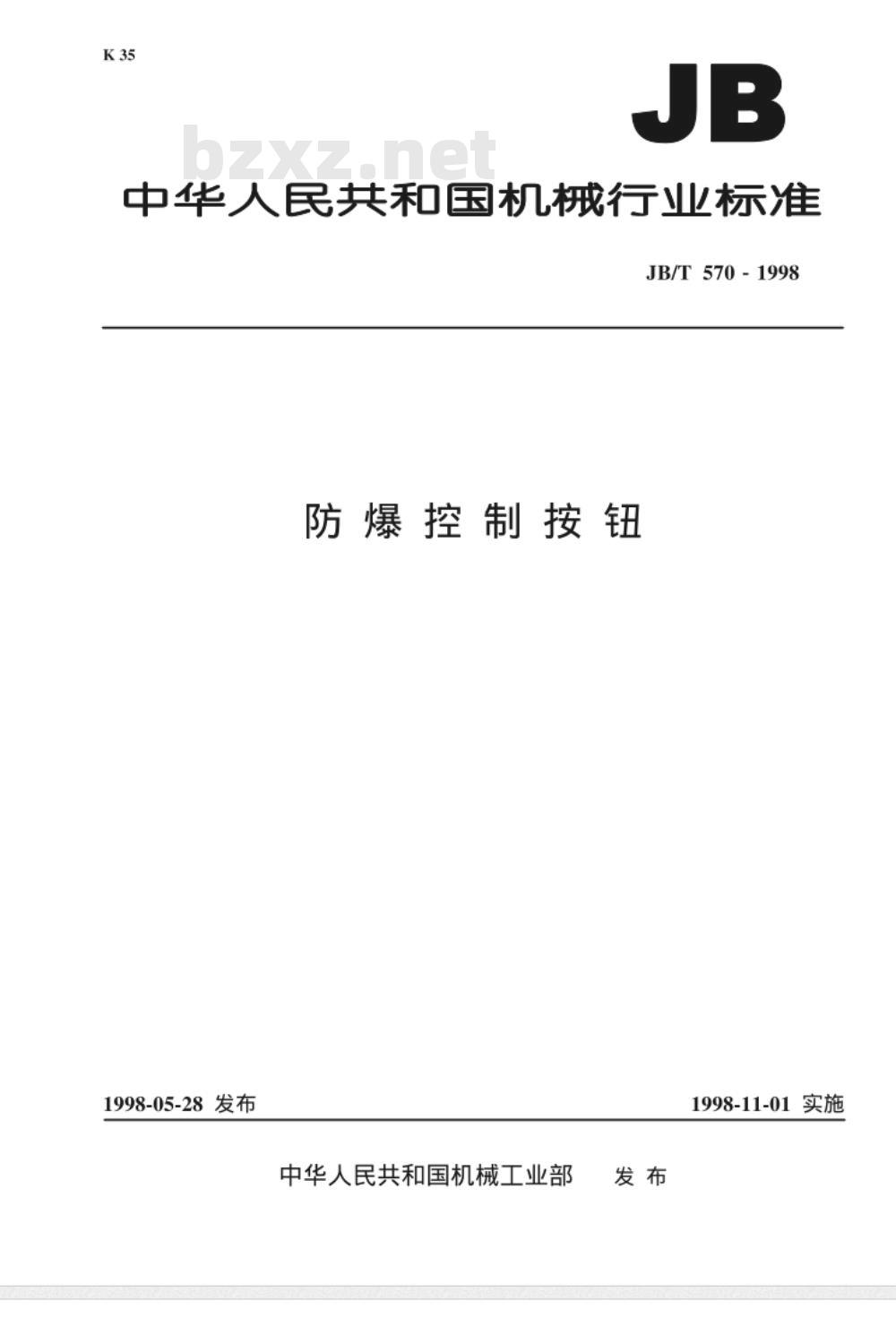

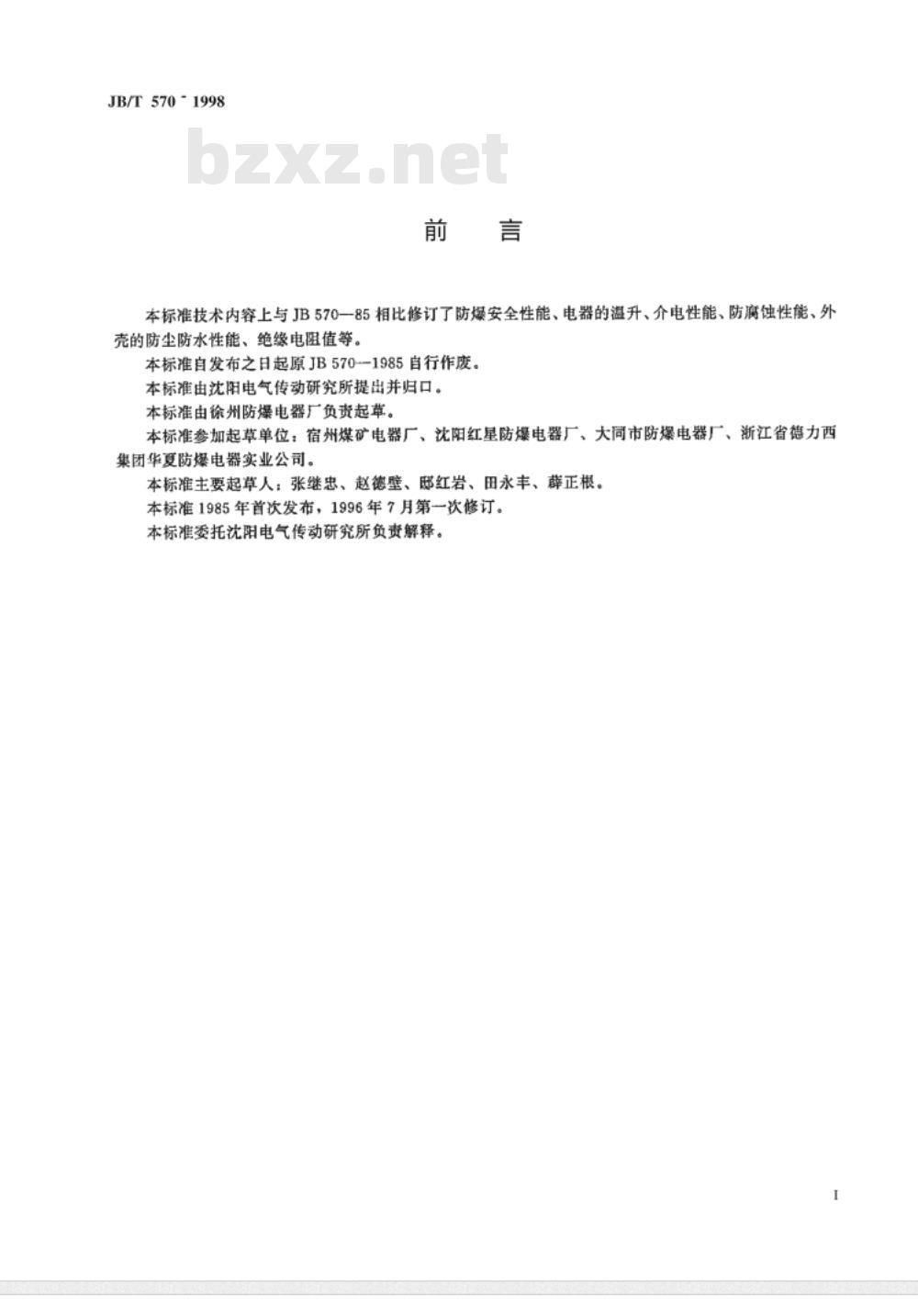

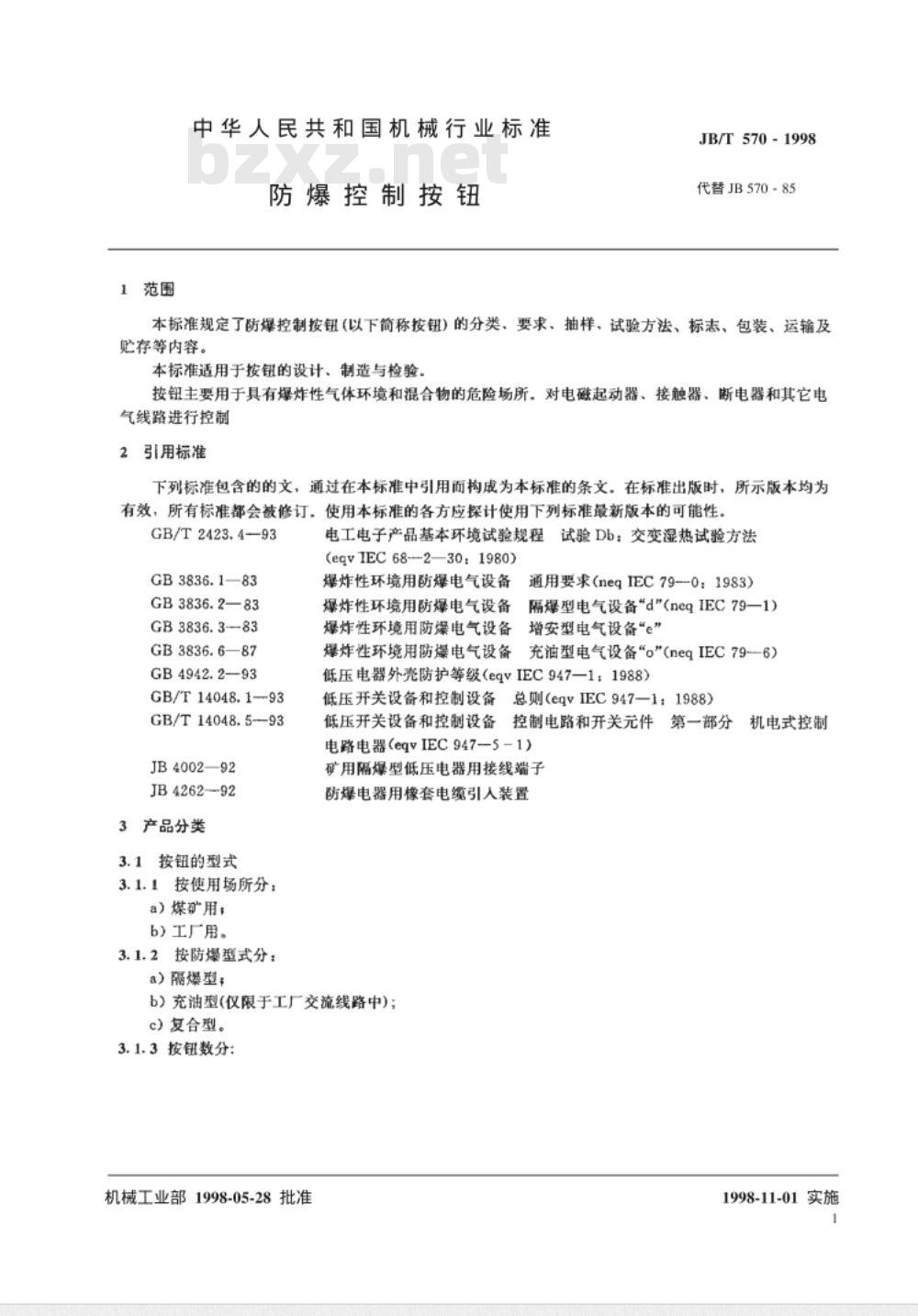

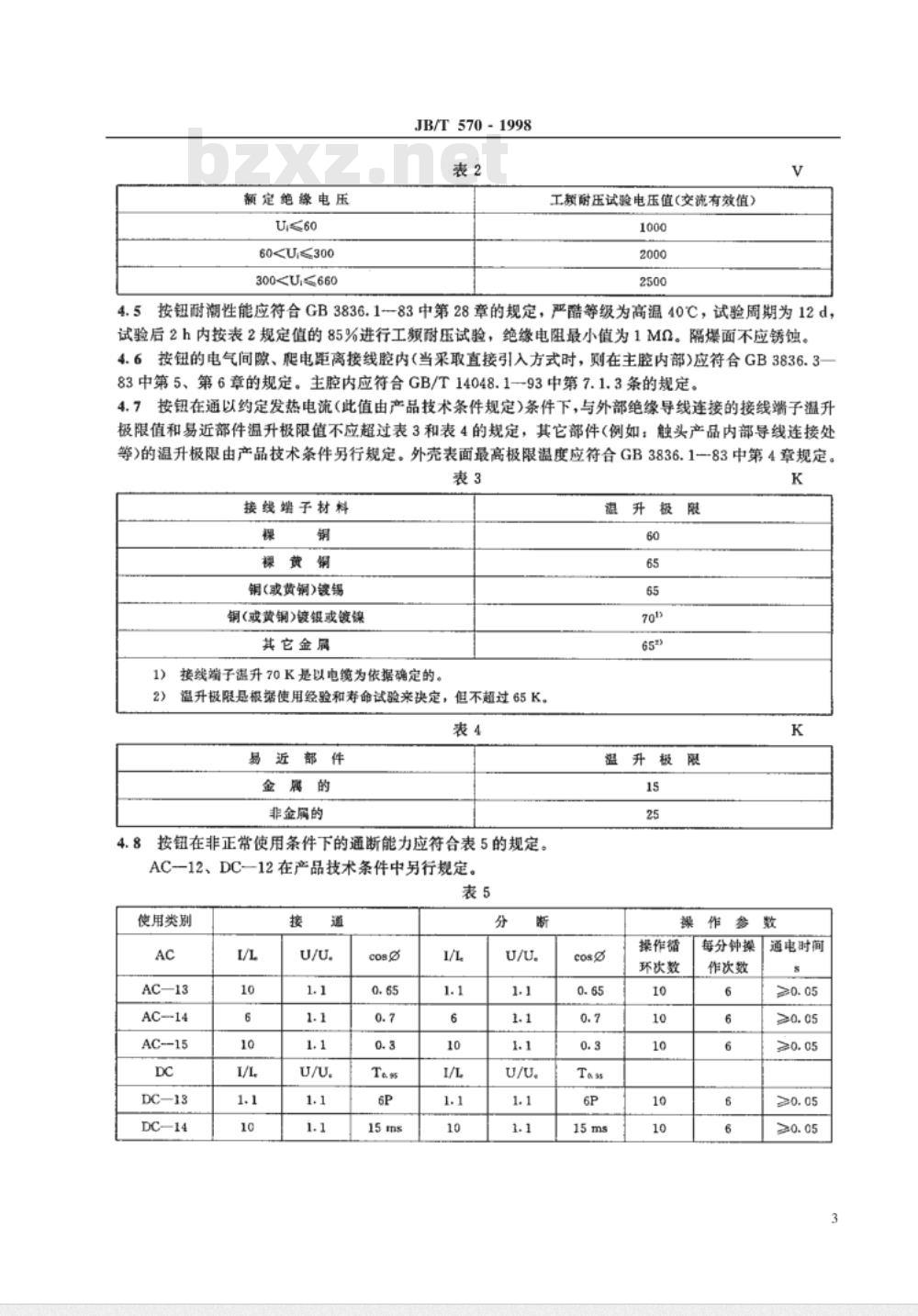

中华人民共和国机械行业标准 防爆控制按钮 JB/T 570-1998 发布日期：1998-05-28 实施日期：1998-11-01 本标准技术内容相较于JB570-85进行了修订，修订内容包括防爆安全性能、电器的温升、介电性能、防腐蚀性能、外壳的防尘防水性能和绝缘电阻值等。本标准自发布之日起，原JB570-1985作废。本标准由沈阳电气传动研究所提出并归口，徐州防爆电器厂负责起草。参与起草单位包括宿州煤矿电器厂、沈阳红星防爆电器厂、大同市防爆电器厂和浙江省德力西集团华夏防爆电器实业公司。 本标准主要起草人：张继忠、赵德壁、邸红岩、田永丰、薛正根。 1 范围 本标准适用于防爆控制按钮（以下简称按钮）的设计、制造、检验等内容。按钮主要用于具有爆炸性气体环境和混合物的危险场所。按钮用于控制电磁起动器、接触器、断电器和其他电气线路。 2 规范性引用文件 下列标准包含的条文通过在本标准中引用而构成本标准的条文： GB/T 2423.4-93 GB 3836.1-83 GB 3836.2-83 GB 3836.3-83 GB 3836.6-87 GB 4942.2-93 GB/T 14048.1-93 GB/T 14048.5-93 JB 4002-92 JB 4262-92 3 产品分类 3.1 按钮的型式 3.1.1 按使用场所分： a）煤矿用； b）工厂用。 3.1.2 按防爆型式分： a）隔爆型； b）充油型（仅限于工厂交流线路中）； c）复合型。 3.1.3 按钮数分： a）单钮； b）双钮； c）三钮； d）多钮。 3.1.4 按操作方式分： a）按钮； b）拉钮； c）按一拉钮。 3.1.5 其他形式分： a）指示灯式； b）仪表式； c）锁扣式； d）防护式； e）开关式。 3.2 使用类别 按钮的使用类别及代号见表1。 表1 使用类别 | 类别 | 典型用途 | |-------|----------| | AC-12 | 控制电阻性负载和光电耦合隔离的固态负载 | | AC-13 | 控制具有变压器隔离的固态负载 | | AC-14 | 小容量交流电磁铁负载（≥72VA） | | AC-15 | 控制交流电磁铁负载（<72VA） | | DC-12 | 控制电阻性负载和光电耦合隔离的固态负载 | | DC-13 | 控制直流电磁铁 | | DC-14 | 直流电磁铁负载 | 4 要求 4.1 按钮组成元件（如按钮元件、指示灯、仪表等）的技术性能，除应符合本标准的规定外，还应符合各自产品标准的要求。 4.2 按钮应符合正常工作条件： a）海拔不超过2000m； b）周围空气温度上限+40℃，下限-5℃； c）安装地点空气相对湿度不大于95%（+25℃时）； d）安装环境无显著摇动和剧烈冲击振动； e）能防滴水及其它流体浸入的环境； f）安装倾斜度不大于5°。 4.3 按钮的绝缘性能应能承受交流50Hz工频耐压试验值，历时1min无击穿或闪络现象。 表2 工频耐压试验电压值（交流有效值） | 额定绝缘电压 | 工频耐压试验电压值 | |---------------|----------------------| | U ≤ 60 | 60V | | 60 < U ≤ 300 | 300V | | 300 < U ≤ 660 | 660V |
