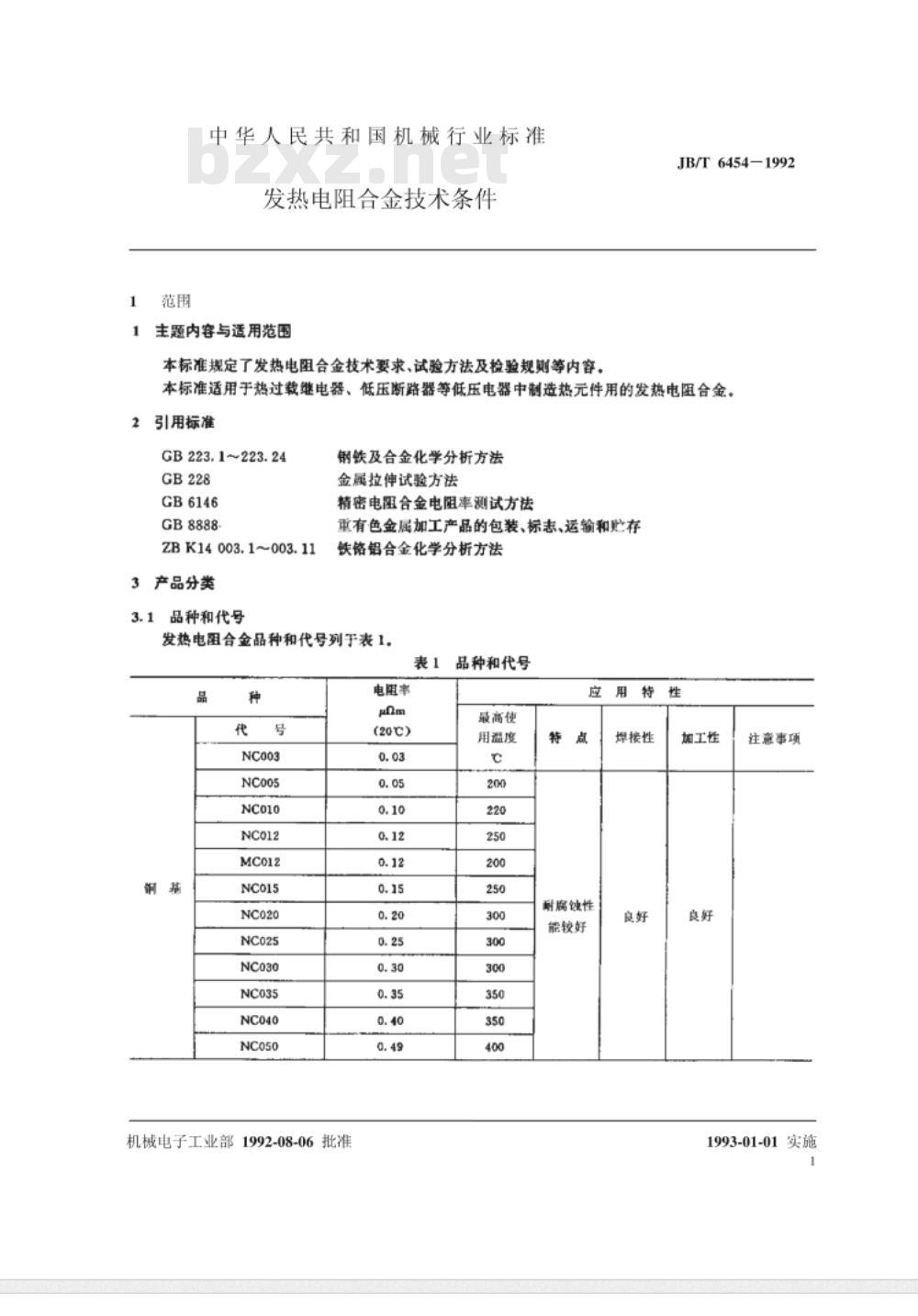

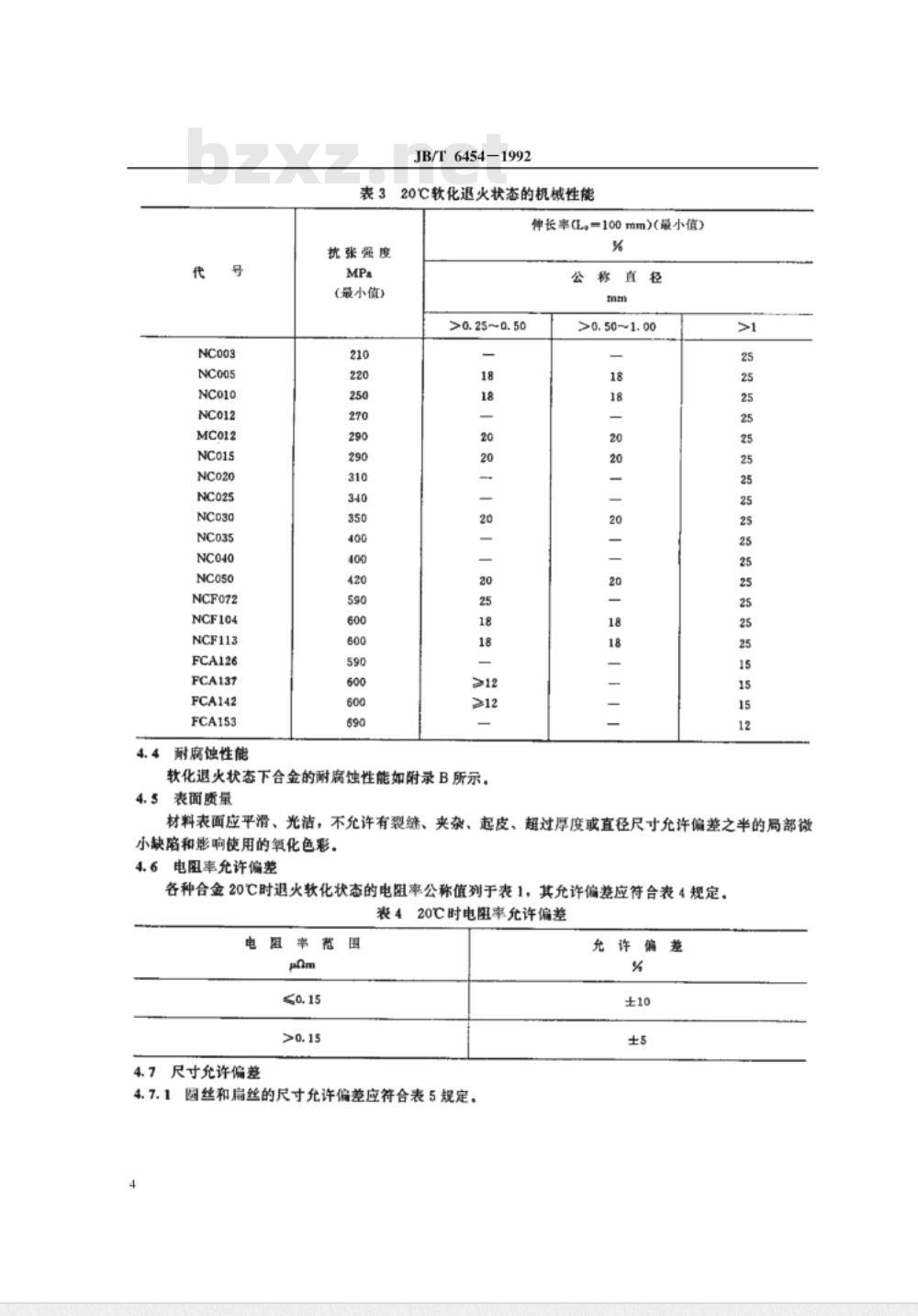

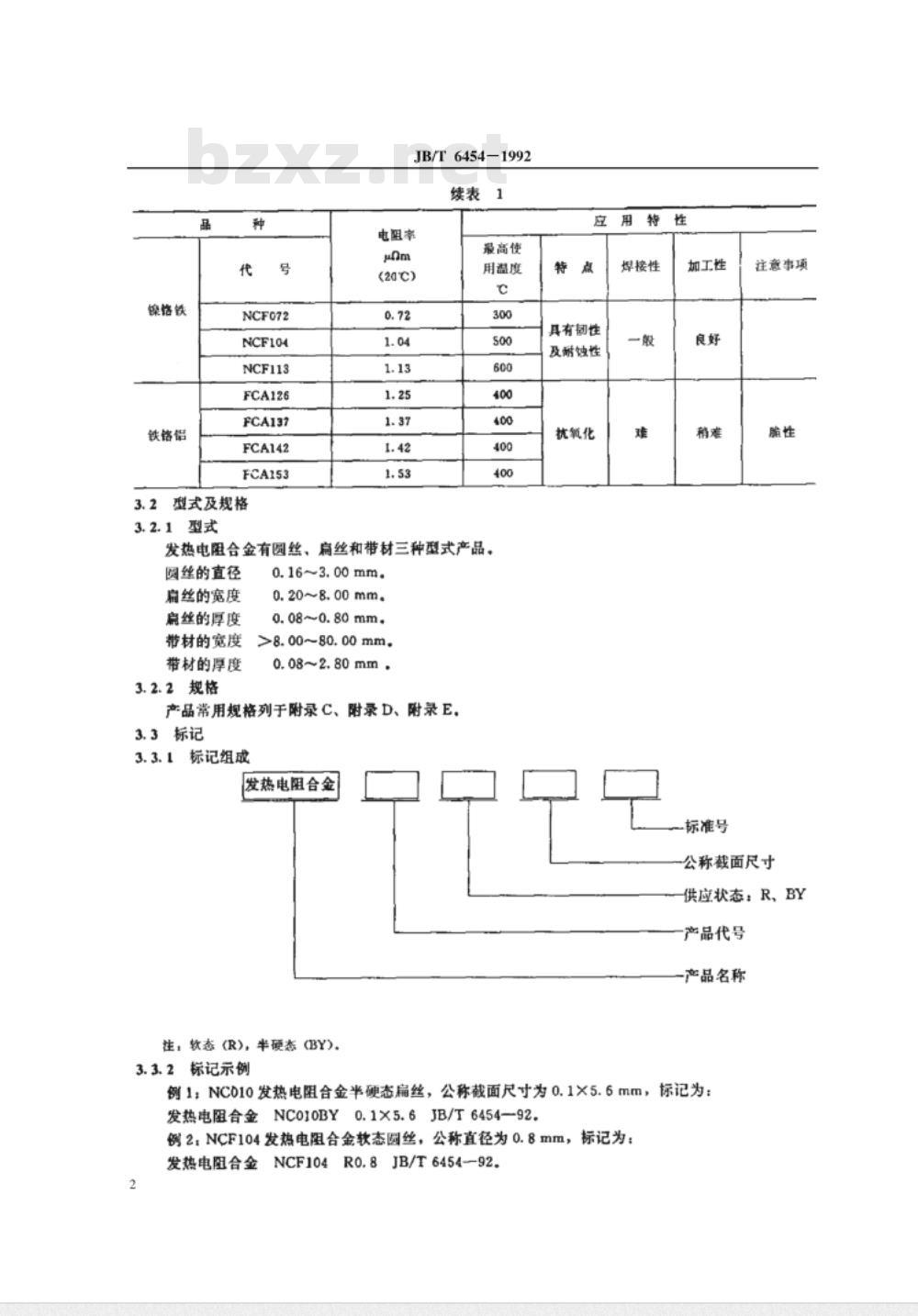

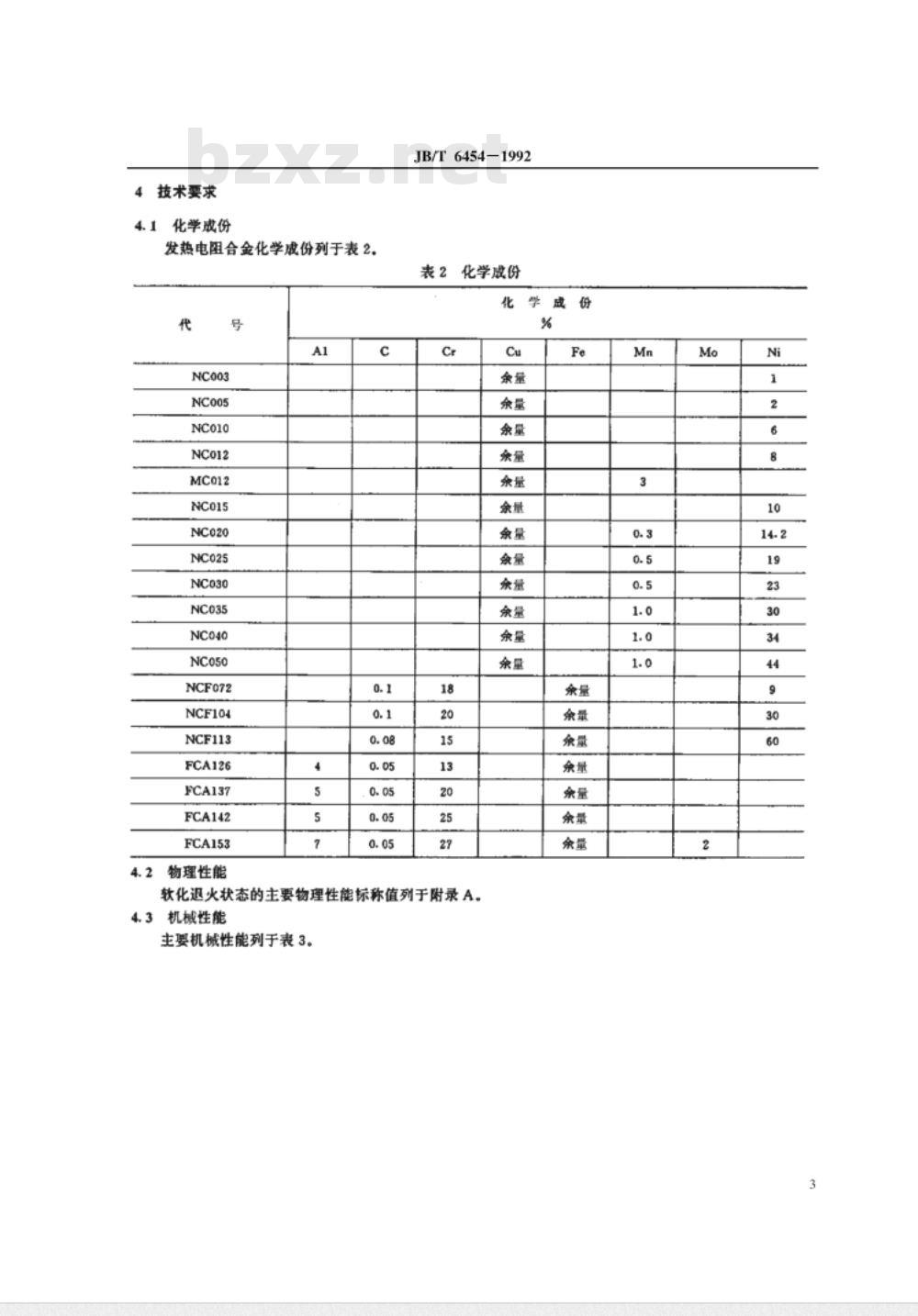

中华人民共和国机械行业标准 JB/T 6454-1992 发热电阻合金技术条件 1 范围 本标准规定了发热电阻合金的技术要求、试验方法及检验规则等内容。JB/T 6454-1992 本标准适用于热过载继电器、低压断路器等低压电器中制造热元件用的发热电阻合金。 2 引用标准 - GB223.1~223.24 钢铁及合金化学分析方法 - GB228 金属拉伸试验方法 - GB6146 精密电阻合金电阻率测试方法 - GB8888 重有色金属加工产品的包装、标志、运输和贮存 - ZBK14003.1~003.11 铁铬铝合金化学分析方法 3 产品分类 3.1 品种和代号 发热电阻合金的品种和代号列于表1。 表1 发热电阻合金品种和代号 - 铜基合金： - NC003, NC005, NCo10, NC012, MC012, NCo15, NC020, NC025, NC030, NC035, NC040, NC050 - 镍铬铁合金： - NCF072, NCF104, NCF113 - 铁铬铝合金： - FCA126, FCA137, FCA142, FCA153 电阻率（20°C）和最高使用温度如下： | 代号 | 电阻率 (Ω·mm²/m) | 最高使用温度 (°C) | |------|-------------------|------------------| | NC003 | 0.03 | 200 | | NC005 | 0.05 | 220 | | NCo10 | 0.10 | 250 | | NC012 | 0.12 | 200 | | MC012 | 0.12 | 250 | | NCo15 | 0.15 | 300 | | NC020 | 0.20 | 300 | | NC025 | 0.25 | 300 | | NC030 | 0.30 | 350 | | NC035 | 0.35 | 350 | | NC040 | 0.40 | 400 | | NC050 | 0.49 | 400 | 3.2 型式及规格 3.2.1 型式 发热电阻合金有圆丝、扁丝和带材三种型式产品。 - 圆丝：直径 0.16~3.00mm - 扁丝：宽度 0.20~8.00mm，厚度 0.08~0.80mm - 带材：宽度 >8.00~80.00mm，厚度 0.08~2.80mm 3.2.2 规格 常用规格列于附录C、附录D、附录E。 3.3 标记 3.3.1 标记组成 发热电阻合金的标记由产品代号、产品名称、供应状态等组成。标记示例： - NC010 发热电阻合金半硬态扁丝，公称截面尺寸为 0.1×5.6mm，标记为：发热电阻合金 NC010BY0.1×5.6 JB/T6454-92 - NCF104 发热电阻合金软态圆丝，公称直径为 0.8mm，标记为：发热电阻合金 NCF104R0.8 JB/T6454-92 4 技术要求 4.1 化学成分 发热电阻合金的化学成分列于表2。 表2 化学成分 | 代号 | Cr (%) | Cu (%) | Fe (%) | Mn (%) | Ni (%) | |-------|--------|--------|--------|--------|--------| | NC003 | 18 | 余量 | 余量 | 3 | 2 | | NC005 | 20 | 余量 | 余量 | 0.3 | 6 | | NCo10 | 15 | 余量 | 余量 | 0.5 | 8 | | NC012 | 13 | 余量 | 余量 | 0.5 | 10 | | MC012 | 20 | 余量 | 余量 | 1.0 | 14.2 | | NCo15 | 25 | 余量 | 余量 | 1.0 | 19 | | NC020 | 27 | 余量 | 余量 | 1.0 | 23 | 4.2 物理性能 软化退火状态的主要物理性能标称值列于附录A。 4.3 机械性能 主要机械性能列于表3。 5 标记与包装 根据本标准要求，产品的标记与包装应符合相关规定。
