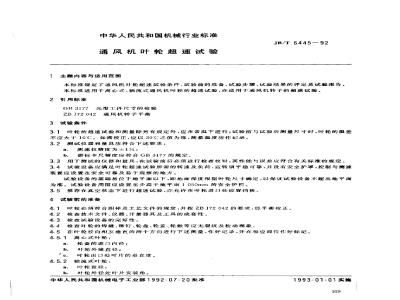

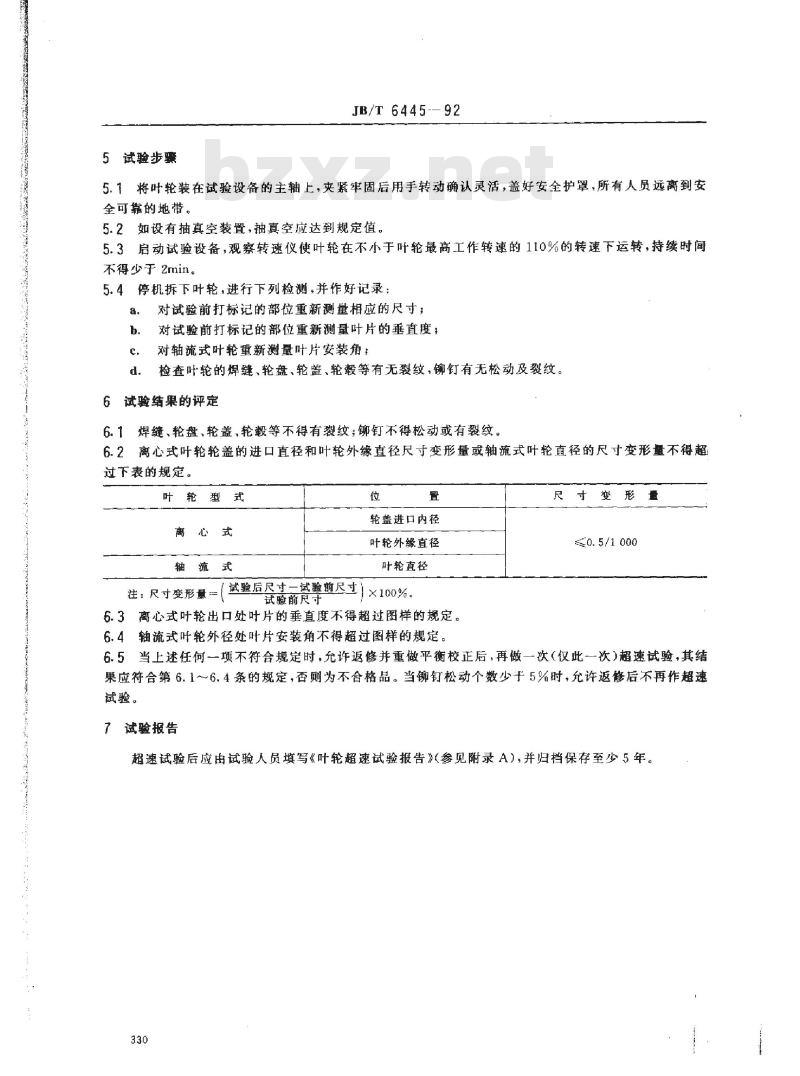

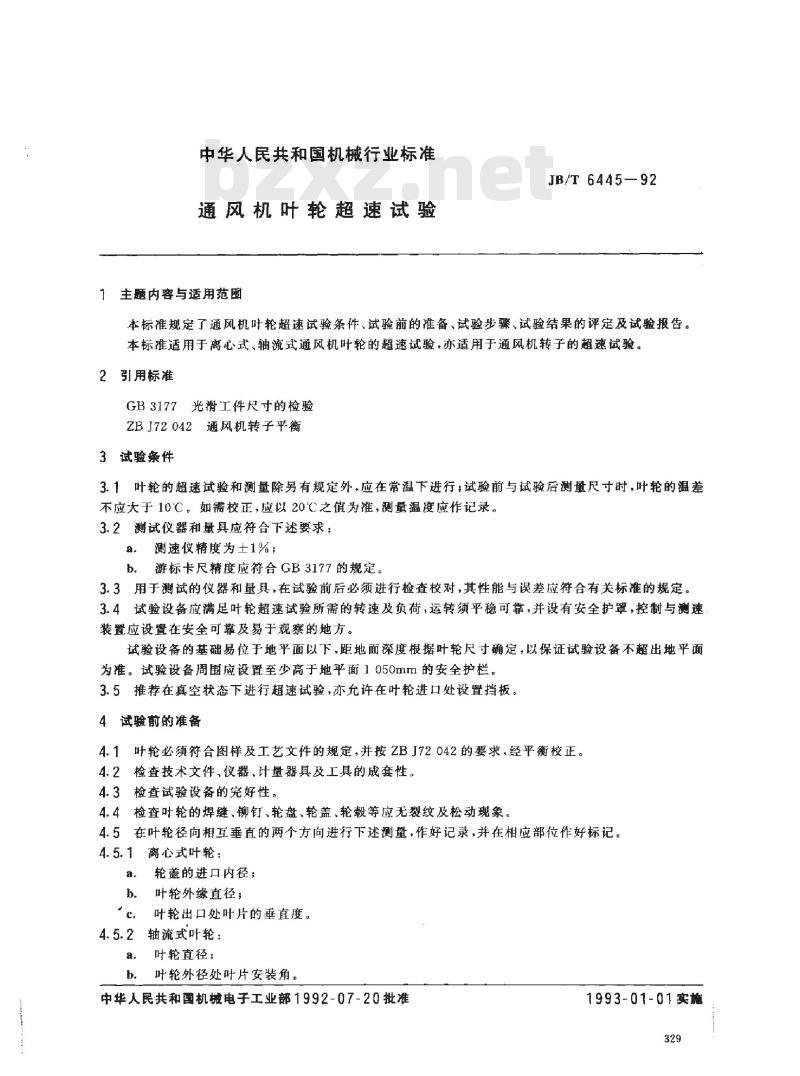

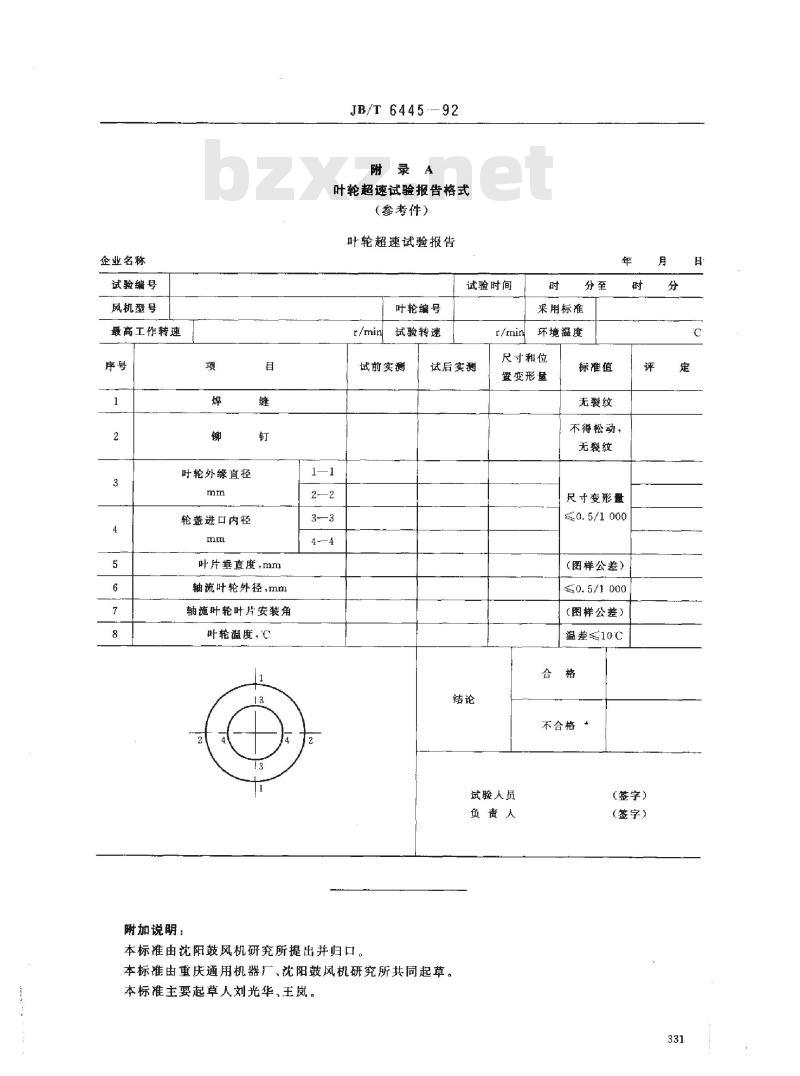

中华人民共和国机械行业标准 通风机叶轮超速试验 1 主题内容与适用范围 本标准规定了通风机叶轮超速试验的条件、试验前的准备、试验步骤、试验结果的评定及试验报告的编写要求。本标准适用于离心式、轴流式通风机叶轮的超速试验，也适用于通风机转子的超速试验。 2 引用标准 GB3177 光滑工件起寸的检验 ZBJ72042 通风机转子平衡 3 试验条件 3.1 叶轮的超速试验和测量除另有规定外，应在常温下进行；试验前与试验后测量尺寸时，叶轮的温差不应大于10℃。如需校正，应以20℃之值为准，测量温度应作记录。 3.2 测试仪器和量具应符合下述要求： a. 测速仪精度为±1%； b. 游标卡尺精度应符合GB3177的规定。 3.3 用于测试的仪器和量具，在试验前后必须进行检查校对，其性能与误差应符合有关标准的规定。 3.4 试验设备应满足叶轮超速试验所需的转速及负荷，运转须平稳可靠，并设有安全护罩，控制与测速装置应设置在安全可靠及易于观察的地方。试验设备的基础应位于地平面以下，距地面深度根据叶轮尺寸确定，以保证试验设备不超出地平面为准。试验设备周围应设置至少高于地平面1050mm的安全护栏。 3.5 推荐在真空状态下进行超速试验，亦允许在叶轮进口处设置挡板。 4 试验前的准备 4.1 叶轮必须符合图样及工艺文件的规定，并按ZBJ72042的要求，经平衡校正。 4.2 检查技术文件、仪器、计量器具及工具的成套性。 4.3 检查试验设备的完好性。 4.4 检查叶轮的焊缝、铆钉、轮盘、轮盖、轮毂等应无裂纹及松动现象。 4.5 在叶轮径向相互垂直的两个方向进行下述测量，作好记录，并在相应部位作好标记。 4.5.1 离心式叶轮： a. 轮盖的进口内径； b. 叶轮外缘直径； c. 叶轮出口处叶片的垂直度。 4.5.2 轴流式叶轮： a. 叶轮直径； b. 叶轮外径处叶片安装角。 5 试验步骤 5.1 将叶轮装在试验设备的主轴上，夹紧牢固后用手转动确认灵活，盖好安全护罩，所有人员远离到安全可靠的地带。 5.2 如设有抽真空装置，抽真空应达到规定值。 5.3 启动试验设备，观察转速仪使叶轮在不小于叶轮最高工作转速的110%的转速下运转，持续时间不得少于2分钟。 5.4 停机拆下叶轮，进行下列检测，并作好记录；对试验前打标记的部位重新测量相应的尺寸；对试验前打标记的部位重新测量叶片的垂直度； 6 试验结果的评定 6.1 焊缝、轮盘、轮盖、轮毂等不得有裂纹；铆钉不得松动或有裂纹。 6.2 离心式叶轮轮盖的进口直径和叶轮外缘直径尺寸变形量或轴流式叶轮直径的尺寸变形量不得超过规定值。 6.3 离心式叶轮出口处叶片的垂直度不得超过图样的规定。 6.4 轴流式叶轮外径处叶片安装角不得超过图样的规定。 6.5 当上述任何一项不符合规定时，允许返修并重做平衡校正后，再做一次（仅此一次）超速试验，其结果应符合规定，否则为不合格品。 7 试验报告 超速试验后应由试验人员填写《叶轮超速试验报告》，并归档保存至少5年。
