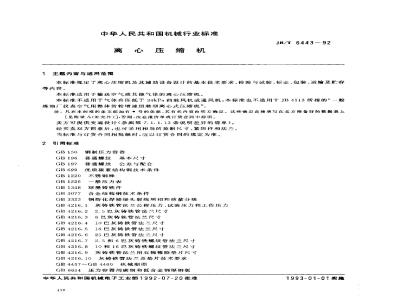

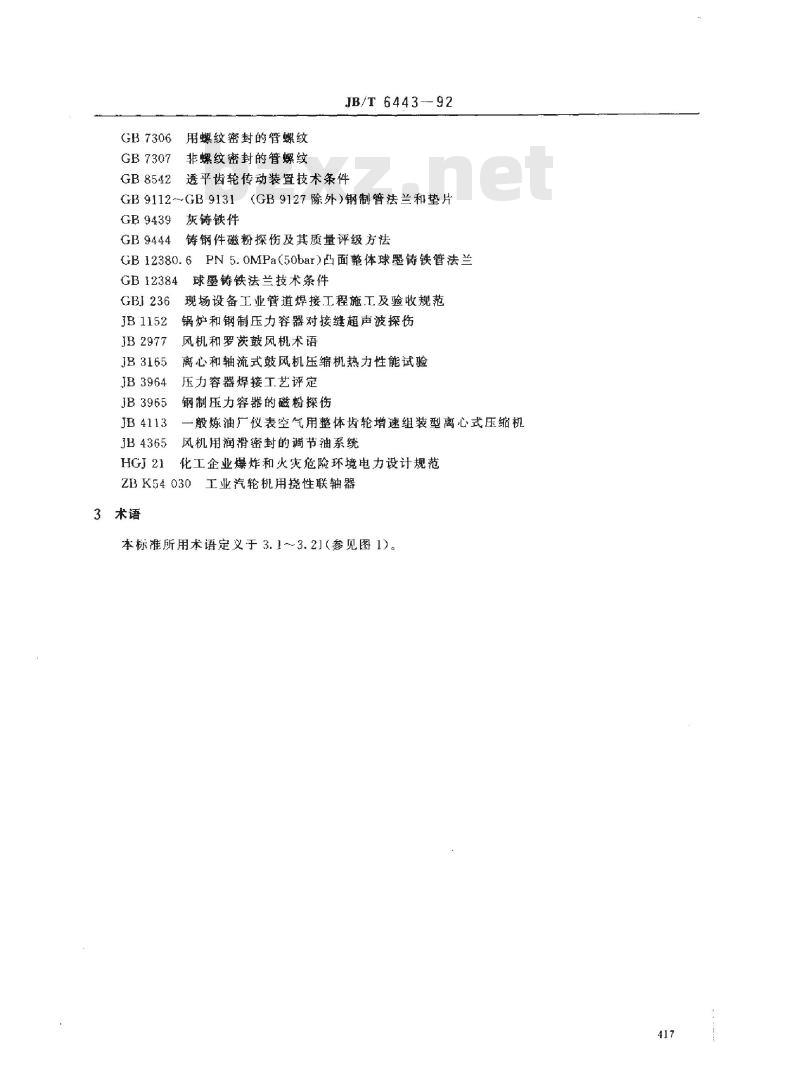

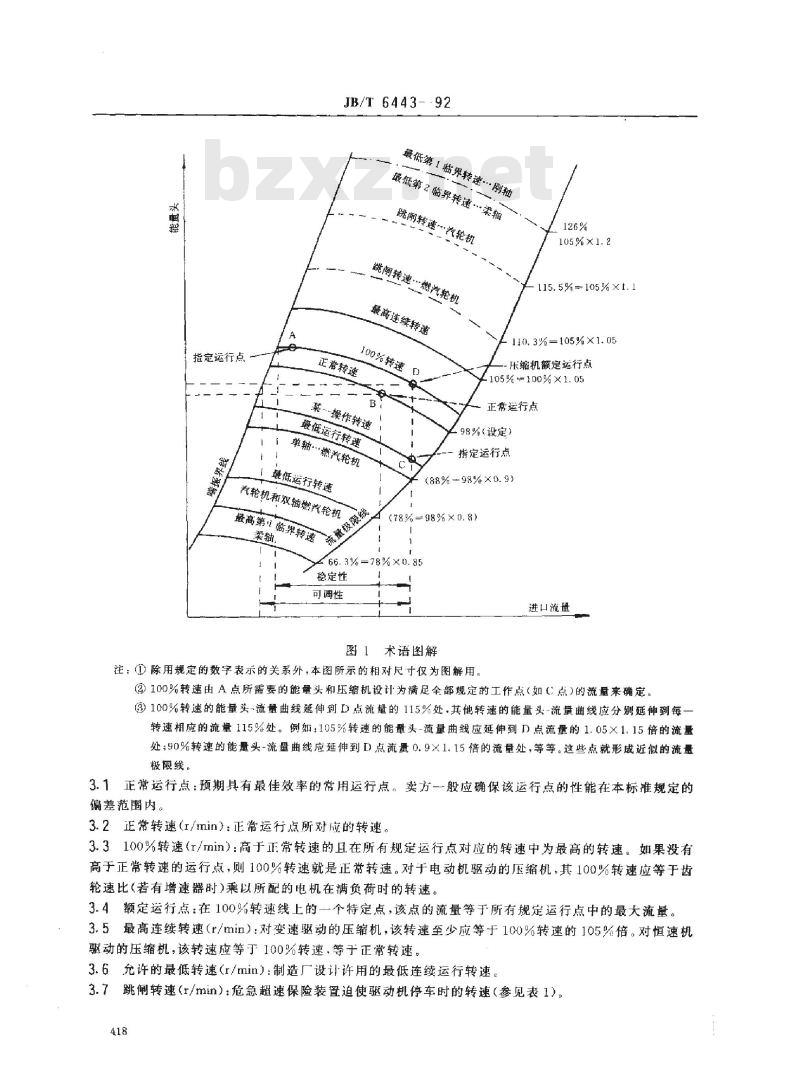

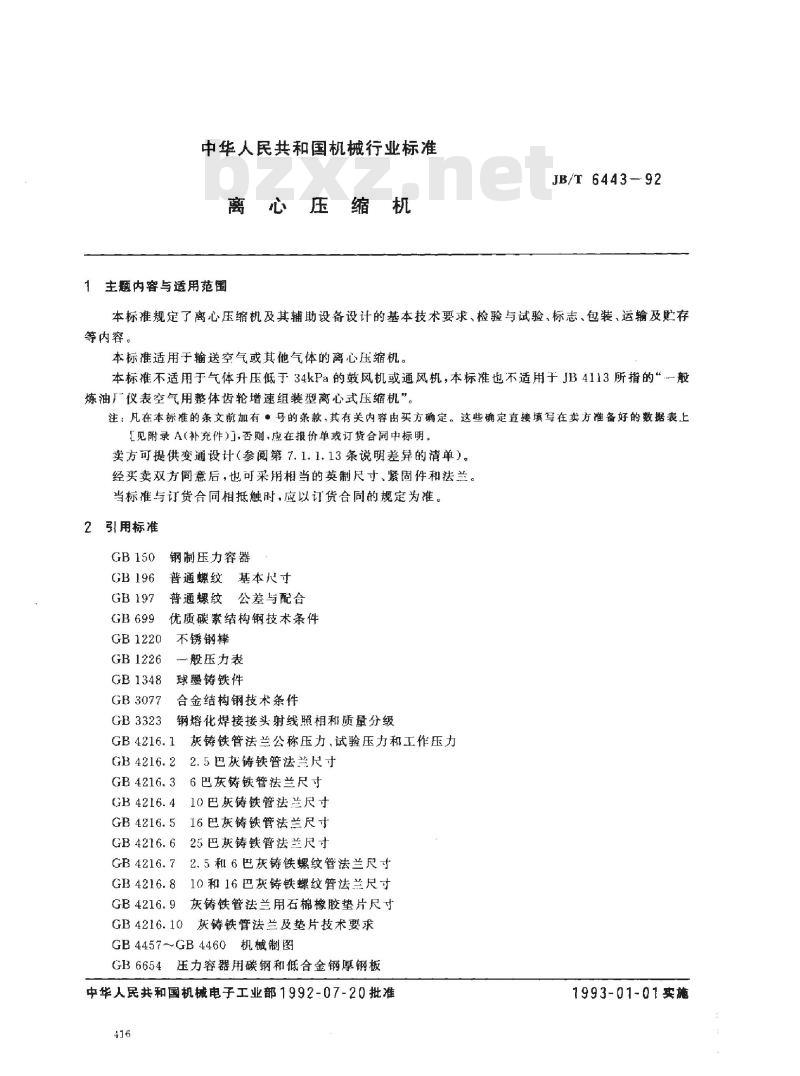

中华人民共和国机械行业标准 JB/T 6443-92 离心压缩机 1 主题内容与适用范围 本标准规定了离心压缩机及其辅助设备设计的基本技术要求、检验与试验、标志、包装、运输及贮存等内容。 本标准适用于输送空气或其他气体的离心压缩机。本标准不适用于气体升压低于34kPa的鼓风机或通风机，亦不适用于JB4113所指的“一般炼油厂仪表空气用整体齿轮增速组装型离心式压缩机”。 注：凡在本标准的条文前加有“·”号的条款，其有关内容由买方确定。这些确定直接填写在方准备好的数据表上（见附录A）。否则，应在报价单或订货合同中标明。卖方可提供变通设计（参阅第7.1.1.13条说明差异的清单）。经买卖双方同意后，也可采用相当的英制尺寸、紧固件和法兰。当标准与订货合同相抵触时，应以订货合同的规定为准。 2 引用标准 本标准引用了以下标准： GB150 钢制压力容器 GB196 普通螺纹基本尺寸 GB197 普通螺纹公差与配合 GB699 优质碳素结构钢技术条件 GB1220 不锈钢棒 GB1226 球墨铸铁件 GB1348 合金结构钢技术条件 GB3077 钢熔化焊接接头射线照相和质量分级 GB3323 机械制图 GB6654 压力容器用碳钢和低合金钢厚钢板 GB7306 用螺纹密封的管螺纹 GB7307 非螺纹密封的管螺纹 JB/T 6443-92 GB8542 透平齿轮传动装置技术条件 GB9439 灰铸铁件 GB9444 铸钢件磁粉探伤及其质量评级方法 3 术语 3.1 本标准所用术语定义于3.1~3.21（参见图1）。 3.2 指定运行点：即设备最佳工作效率的标准运行点。 3.3 最低临界转速：指设备在该转速下可能出现的不稳定现象。 图1 术语图解 注：图中所示的相对尺寸仅为图解用，进口流量和转速关系根据实际设计条件确定。100%转速下的能量头-流量曲线延伸到115%的流量处，其他转速的能量头-流量曲线应相应调整。 3.4 正常运行点：预期在该点能达到最佳效率的常用运行点，卖方应确保该点的性能在本标准规定的偏差范围内。 3.5 正常转速：正常运行点所对应的转速，单位为每分钟转数（r/min）。 3.6 100%转速：高于正常转速的最大运行转速。
