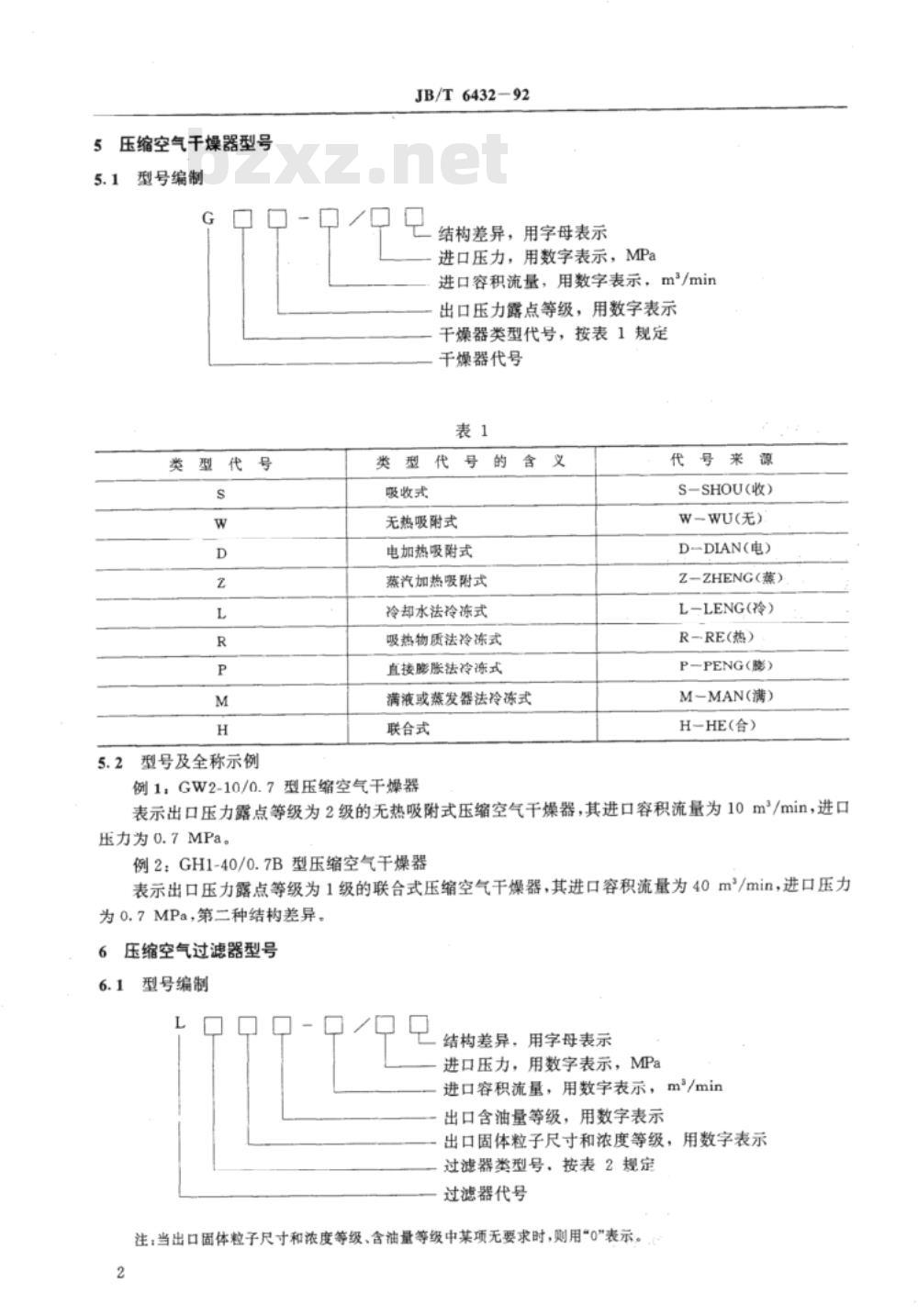

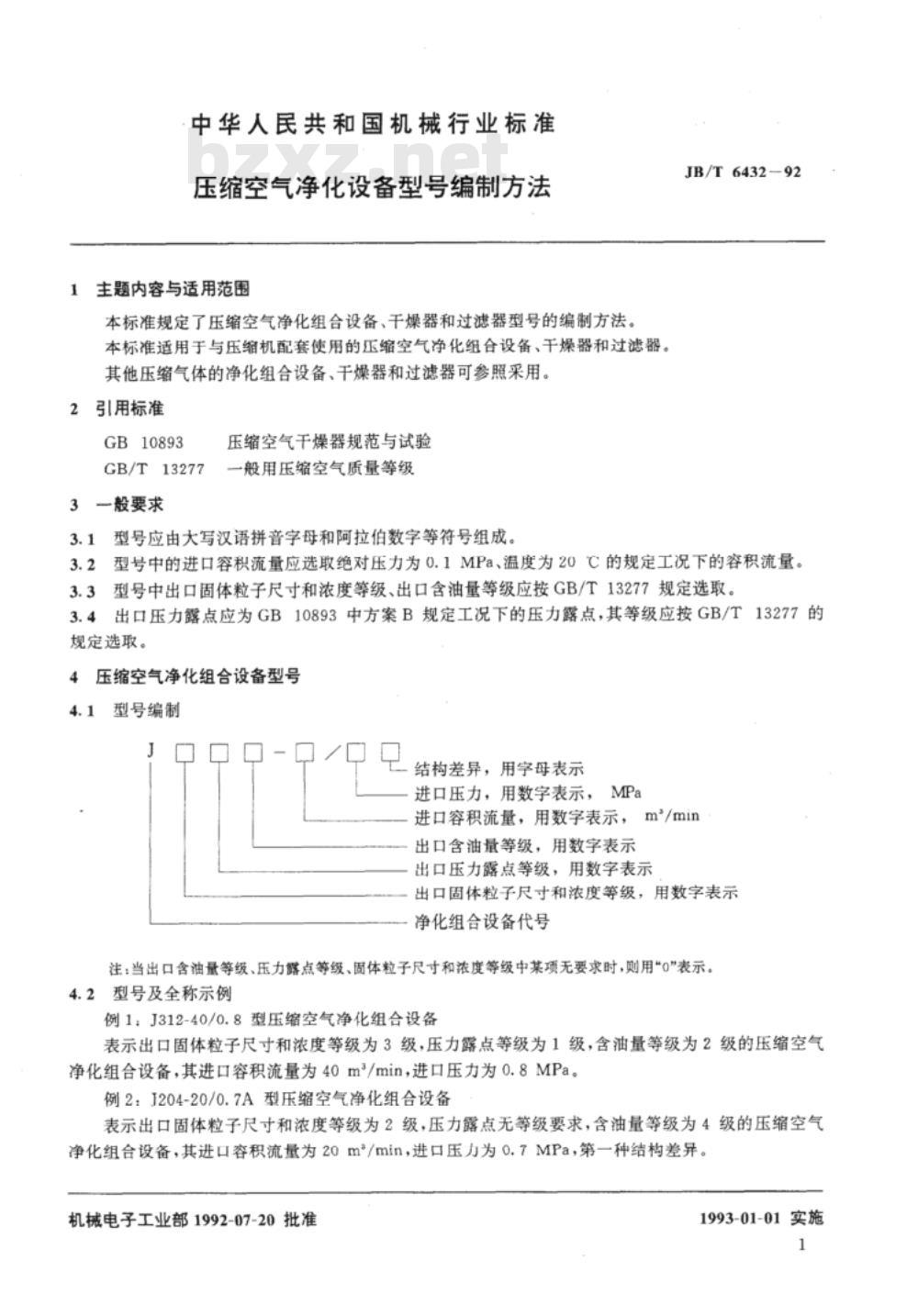

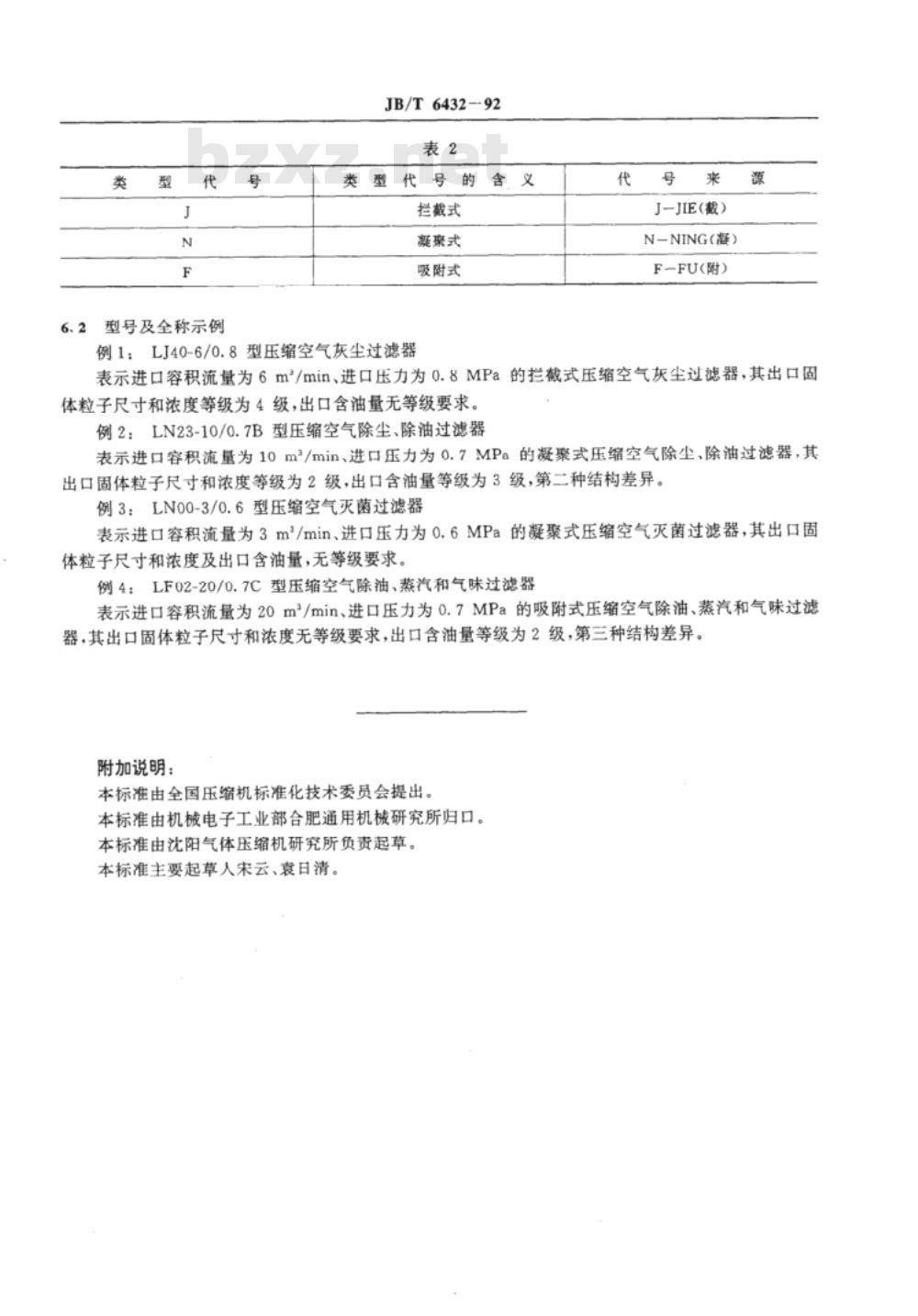

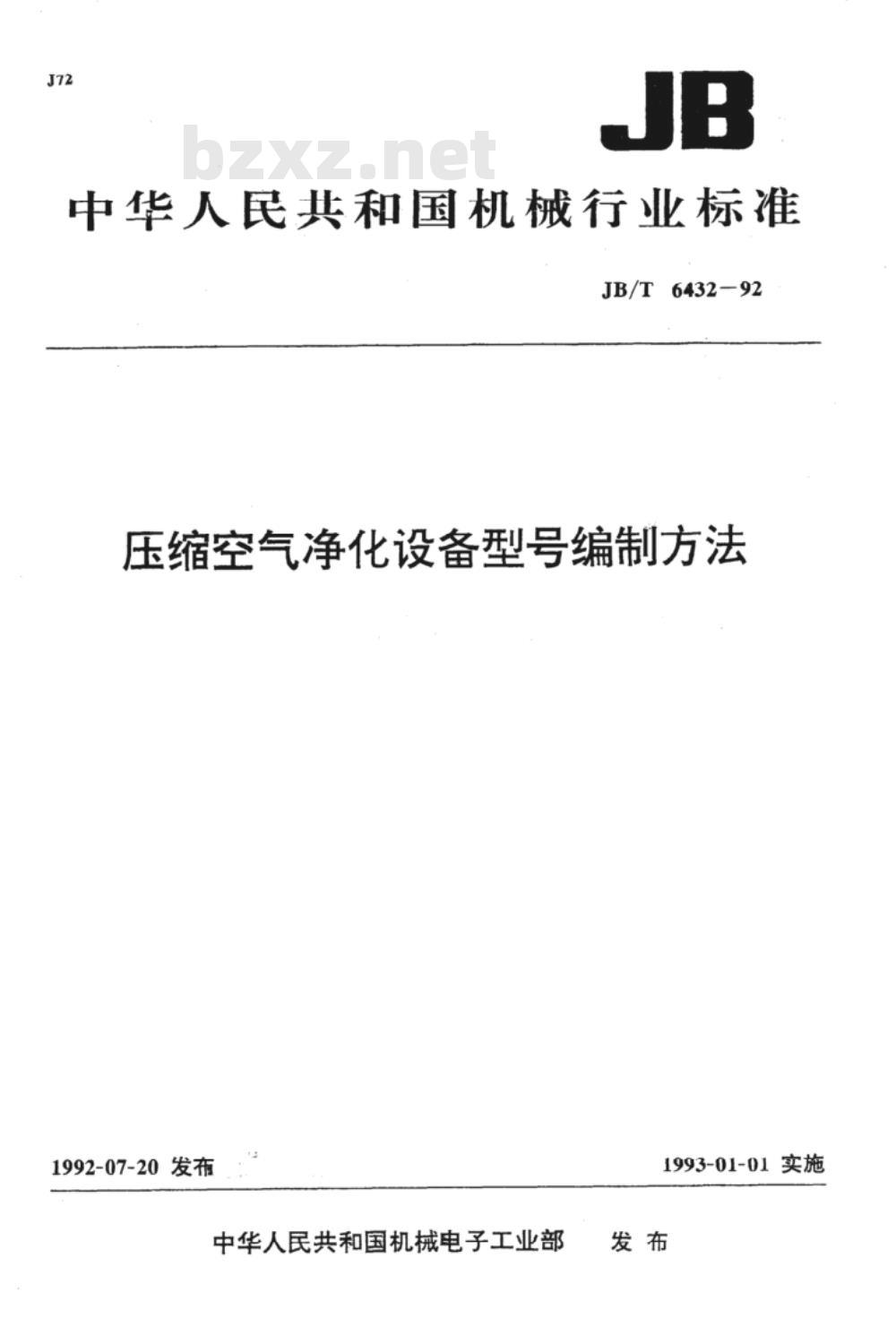

中华人民共和国机械行业标准 JB/T 6432-92 压缩空气净化设备型号编制方法 发布：1992-07-20 实施：1993-01-01 1 主题内容与适用范围 本标准规定了压缩空气净化组合设备、干燥器和过滤器型号的编制方法。本标准适用于与压缩机配套使用的压缩空气净化组合设备、干燥器和过滤器。其他压缩气体的净化组合设备、干燥器和过滤器可参照采用。 2 引用标准 - GB10893 - GB/T13277 3 一般要求 3.1 型号应由大写汉语拼音字母和阿拉伯数字等符号组成。 3.2 型号中的进口容积流量应选取在绝对压力为0.1MPa、温度为20°C的规定工况下的容积流量。 3.3 型号中出口固体粒子尺寸和浓度等级、出口含油量等级应按GB/T13277规定选取。 3.4 出口压力露点应为GB10893中方案B规定工况下的压力露点，其等级应按GB/T13277的规定选取。 4 型号编制 4.1 结构差异，用字母表示；进口压力，用数字表示，单位为MPa；进口容积流量，用数字表示，单位为m³/min；出口含油量等级，用数字表示；出口压力露点等级，用数字表示；出口固体粒子尺寸和浓度等级，用数字表示。 4.2 型号及全称示例 - 例1：J312-40/0.8型压缩空气净化组合设备表示出口固体粒子尺寸和浓度等级为3级，压力露点等级为1级，含油量等级为2级的压缩空气净化组合设备，其进口容积流量为40m³/min，进口压力为0.8MPa。 - 例2：J204-20/0.7A型压缩空气净化组合设备表示出口固体粒子尺寸和浓度等级为2级，压力露点无等级要求，含油量等级为4级的压缩空气净化组合设备，其进口容积流量为20m³/min，进口压力为0.7MPa，第一种结构差异。 5 压缩空气干燥器型号编制 5.1 干燥器类型代号按表1规定，结构差异，用字母表示，进口压力，用数字表示，单位为MPa；进口容积流量，用数字表示，单位为m³/min；出口压力露点等级，用数字表示。 5.2 型号及全称示例 - 例1：GW2-10/0.7型压缩空气干燥器表示出口压力露点等级为2级的无热吸附式压缩空气干燥器，其进口容积流量为10m³/min，进口压力为0.7MPa。 - 例2：GH1-40/0.7B型压缩空气干燥器表示出口压力露点等级为1级的联合式压缩空气干燥器，其进口容积流量为40m³/min，进口压力为0.7MPa，第二种结构差异。 6 压缩空气过滤器型号编制 6.1 型号编制方式：结构差异，用字母表示；进口压力，用数字表示，单位为MPa；进口容积流量，用数字表示，单位为m³/min；出口含油量等级，用数字表示；出口固体粒子尺寸和浓度等级，用数字表示。 6.2 型号及全称示例 - 例1：LJ40-6/0.8型压缩空气灰尘过滤器表示进口容积流量为6m³/min、进口压力为0.8MPa的拦截式压缩空气灰尘过滤器，其出口固体粒子尺寸和浓度等级为4级，出口含油量无等级要求。 - 例2：LN23-10/0.7B型压缩空气除尘、除油过滤器表示进口容积流量为10m³/min、进口压力为0.7MPa的凝聚式压缩空气除尘、除油过滤器，其出口固体粒子尺寸和浓度等级为2级，出口含油量等级为3级，第二种结构差异。 - 例3：LN00-3/0.6型压缩空气灭菌过滤器表示进口容积流量为3m³/min、进口压力为0.6MPa的凝聚式压缩空气灭菌过滤器，其出口固体粒子尺寸和浓度等级为无要求，出口含油量无等级要求。
