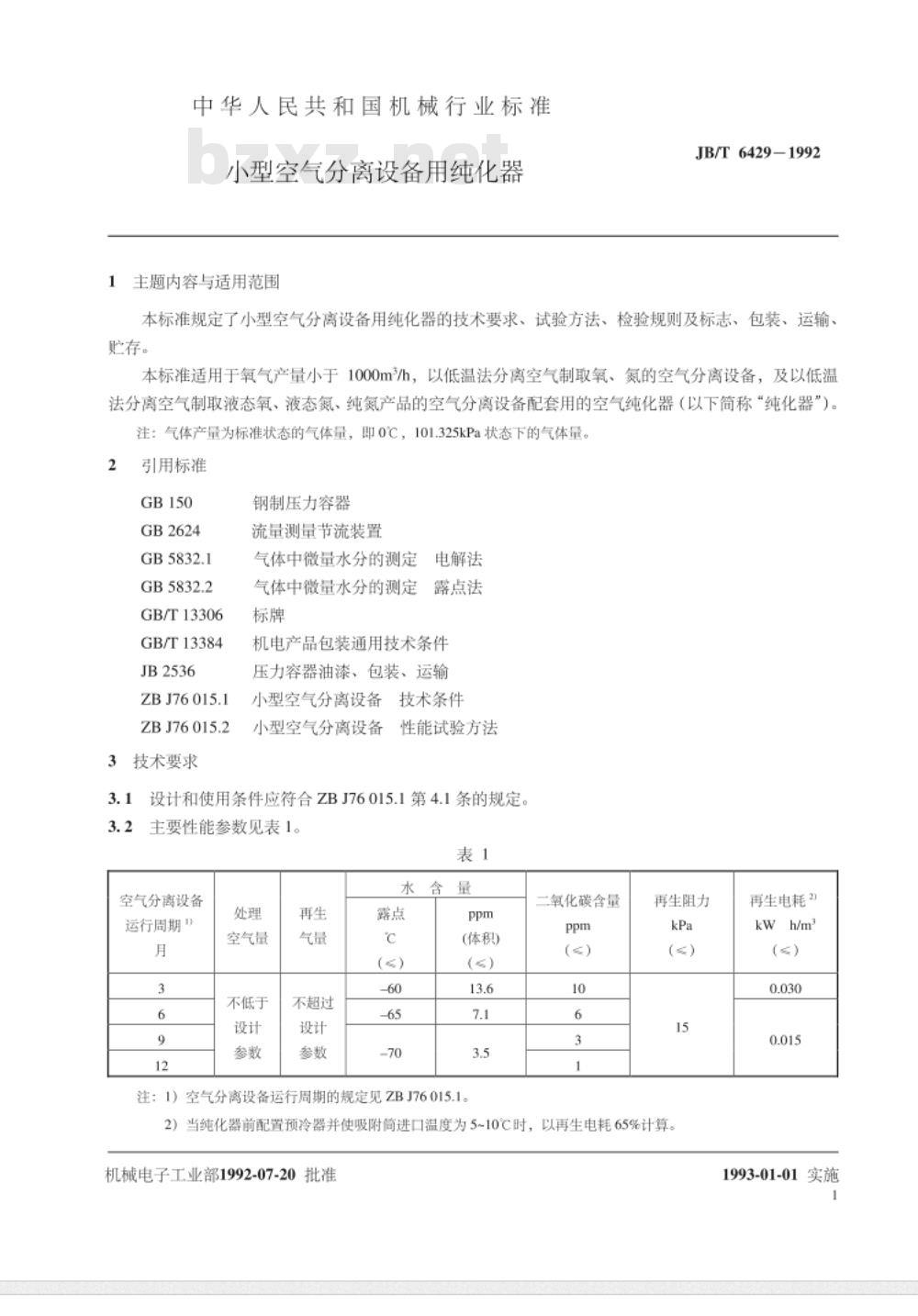

中华人民共和国机械行业标准 JB/T 6429-1992 小型空气分离设备用纯化器 发布于1992年7月20日 由中华人民共和国机械电子工业部发布 实施日期：1993年1月1日 本标准规定了小型空气分离设备用纯化器的技术要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于氧气产量小于1000m³/h，以低温法分离空气制取氧、氮的空气分离设备，及以低温法分离空气制取液态氧、液态氮、纯氮产品的空气分离设备配套用的空气纯化器（以下简称“纯化器”）。 注：气体产量为标准状态的气体量，即0℃，101.325kPa状态下的气体量。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。 - GB 150 - GB 2624 - GB 5832.1 - GB 5832.2 - GB/T 13306 - GB/T 13384 - JB 2536 - ZB J76 015.1 - ZB J76 015.2 3 技术要求 3.1 钢制压力容器 3.2 流量测量节流装置 3.3 气体中微量水分的测定： - 电解法 - 露点法 3.4 标牌 3.5 机电产品包装通用技术条件 3.6 压力容器油漆、包装、运输 3.7 小型空气分离设备技术条件 3.8 小型空气分离设备性能试验方法 3.9 设计和使用条件应符合ZBJ 76015.1第4.1条的规定。 主要性能参数见表1： 表1 空气分离设备 | 运行周期（月） | 3 | 6 | 9 | 12 | | --- | --- | --- | --- | --- | | 处理空气量（不低于设计参数） | 设计参数 | 设计参数 | 设计参数 | 设计参数 | | 再生气量（不超过设计参数） | 设计参数 | 设计参数 | 设计参数 | 设计参数 | | 水露点（℃ ≤） | -60 | -65 | -70 | -70 | | 含量（ppm） | 13.6 | 7.1 | 3.5 | 3.5 | | 二氧化碳含量（ppm ≤） | 10 | 6 | 3 | 3 | | 再生阻力（kPa ≤） | 15 | 15 | 15 | 15 | | 再生电耗（kWh/m² ≤） | 0.030 | 0.015 | 0.015 | 0.015 | 注： 1) 空气分离设备运行周期的规定见ZBJ 76015.1。 2) 当纯化器前配置预冷器并使吸附筒进口温度为5~10℃时，以再生电耗65%计算。 3.3 纯化器应符合本标准的规定，并按经规定程序批准的图样和技术文件（或合同）制造。 3.4 纯化器中的压力容器及安全装置应符合《压力容器安全技术监督规程》和GB150及其他有关标准的规定。 3.5 配套件应符合图样设计要求及有关标准的规定。 3.6 纯化器使用的吸附剂应符合附录A（补充件）及ZBJ 76015.1附录A的规定，吸附剂制造厂在供货时应提供质量保证书。 3.7 吸附剂的再生应按设计要求进行。 3.8 外表面油漆应光亮、美观，油漆颜色应符合有关标准及图样的规定。 3.9 纯化器气密性试验：试验压力为设计压力，试验时间为30分钟，不得泄漏。 3.10 在用户遵守产品说明书各项规定的条件下，纯化器自制造厂发货之日起18个月内，使用之日起12个月内，确因制造质量不良而使产品发生损坏或不能正常工作时，制造厂应负责更换（不包括易损件）或修理。 3.11 纯化器一起供给用户的包括： - 电控、仪控设备； - 其他必须的附属设备； - 全套易损件之备件； - 纯化器所属管道和阀门； - 合同规定的设备。 4 试验方法 4.1 纯化器的性能试验应在制造厂内进行，当受条件限制时可在现场进行。 4.2 纯化器性能试验的试验工况，应与设计规定的工况一致。测试过程中操作点参数允许波动范围按表2规定。 表2 操作点参数 | 吸附压力（MPa） | 吸附温度（℃） | 处理空气量、再生气量（m³/h） | 电压（V） | 电源频率（Hz） | | --- | --- | --- | --- | --- | | 允许波动范围 | ±5% | ±0.5℃ | ±5% | ±5% (220V或380V) | 4.3 受条件限制，试验工况偏离本标准规定或偏离设计工况时，测试结果应予修正。 4.4 试验必须在稳定工况下进行，试验时间为一个切换周期。 4.5 测试用的仪器、仪表应经计量部门检定合格并在有效期内。 4.6 测量仪器、仪表要求： - 玻璃温度计：±0.5℃； - 铂电阻温度计（PT100）：A级 - 压力计：满刻度值±1.5%，最小分度10~40Pa。 - U型压差计：连接管内径≥6mm，真空处连接管内径≥10mm，经±0.5%U型压差计校验。 表4 功率测量仪表要求： - 电流表：精度要求按标准。 - 电压表：精度要求按标准。 - 瓦特计：精度要求按标准。 - 电流互感器：精度要求按标准。
