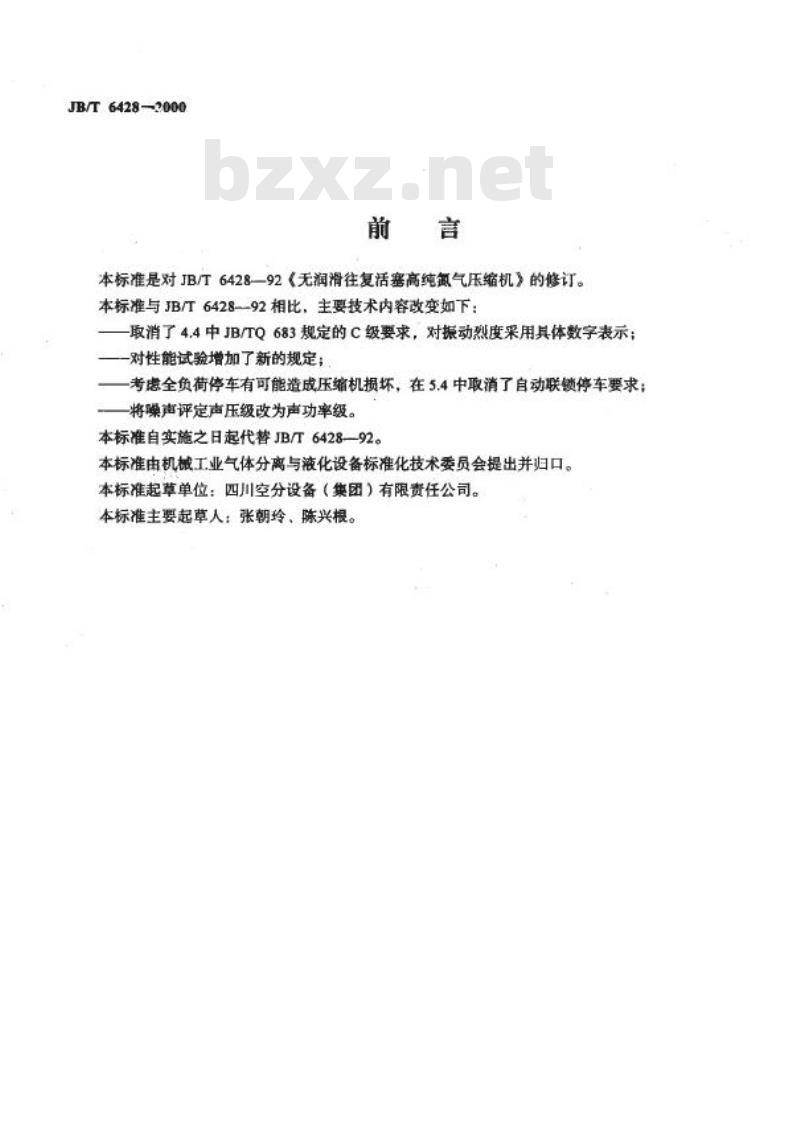

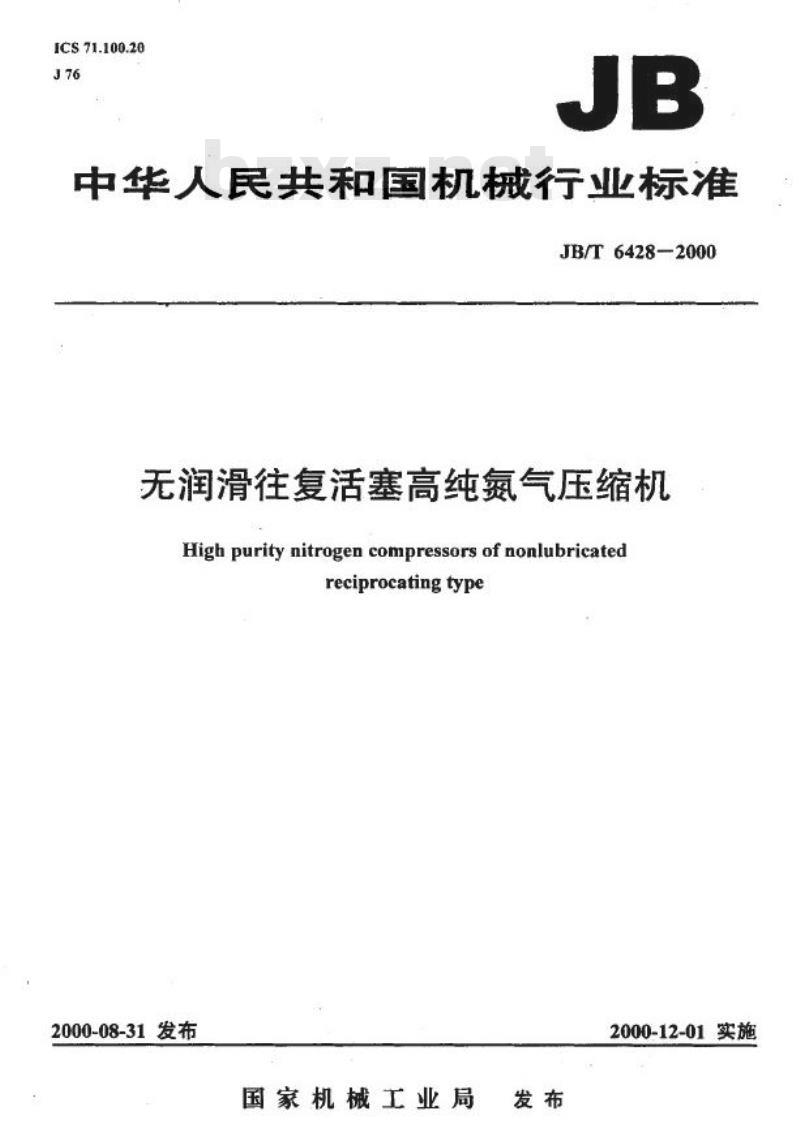

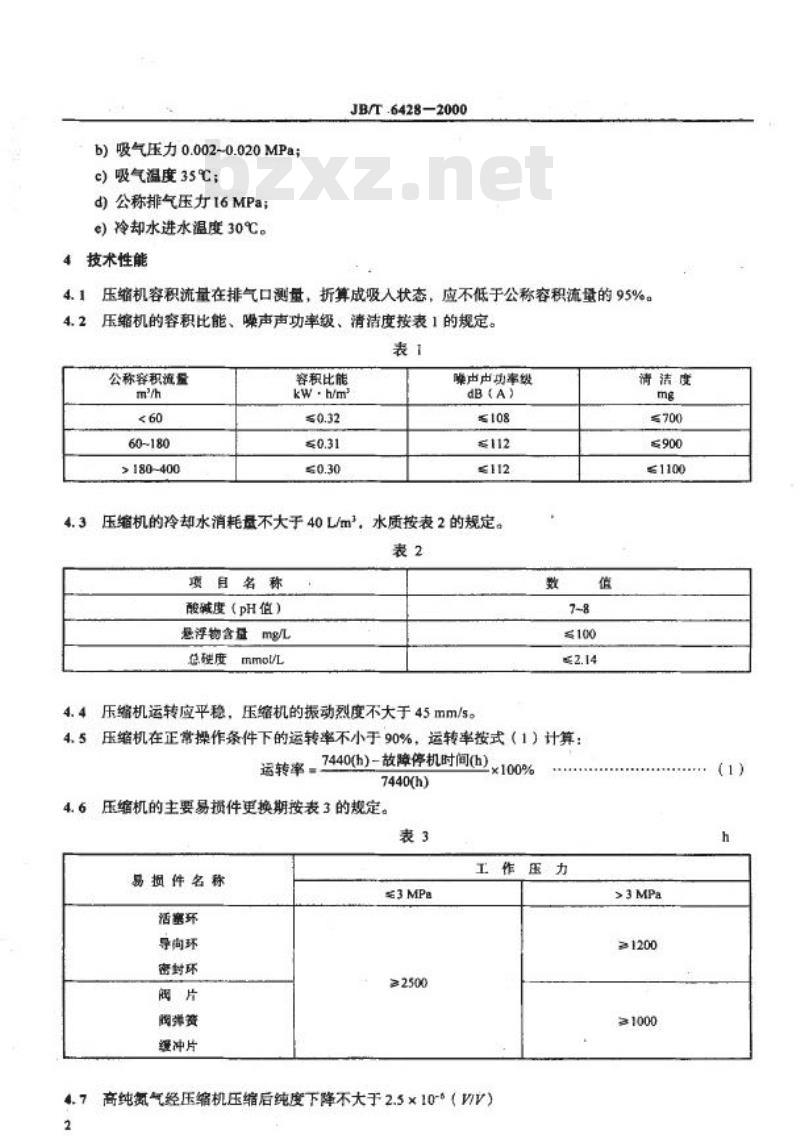

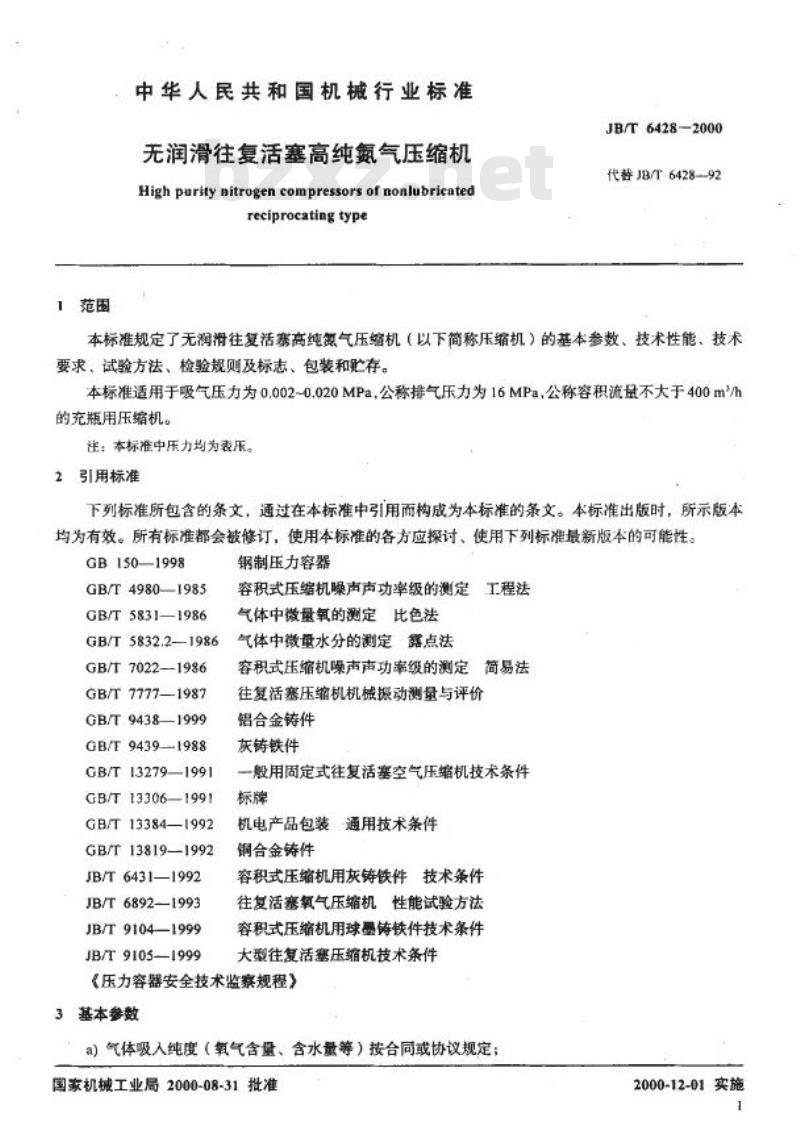

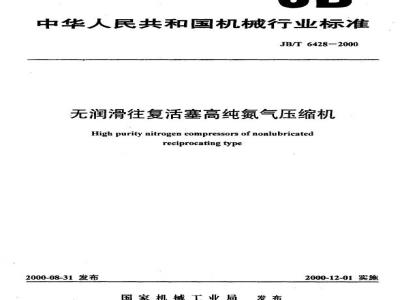

中华人民共和国机械行业标准 JB/T 6428-2000 无润滑往复活塞高纯氮气压缩机 发布于2000年8月31日 由国家机械工业局发布 实施日期：2000年12月1日 前言 本标准是对JB/T 6428-92《无润滑往复活塞高纯氮气压缩机》的修订。本标准与JB/T 6428-92相比，主要技术内容改变如下： - 取消了4.4中JB/TQ683规定的C级要求，对振动烈度采用具体数字表示； - 对性能试验增加了新的规定； - 考虑全负荷停车可能造成压缩机损坏，在5.4中取消了自动联锁停车要求； - 将噪声评定声压级改为声功率级。 本标准自实施之日起代替JB/T 6428-92。本标准由机械工业气体分离与液化设备标准化技术委员会提出并归口，四川空分设备（集团）有限责任公司起草。主要起草人：张朝玲、陈兴根。 1 范围 本标准规定了无润滑往复活塞高纯氮气压缩机（以下简称“压缩机”）的基本参数、技术性能、技术要求、试验方法、检验规则及标志、包装和贮存。适用于吸气压力为0.002~0.020MPa，公称排气压力为16MPa，公称容积流量不大于400m³/h的充瓶用压缩机。 注：本标准中压力均为表压。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： - GB 150-1998 - GB/T 4980-1985 - GB/T 5831-1986 - GB/T 5832.2-1986 - GB/T 7022-1986 - GB/T 7777-1987 - GB/T 9438-1999 - GB/T 9439-1988 - GB/T 13279-1991 - GB/T 13306-1991 - GB/T 13384-1992 - GB/T 13819-1992 - JB/T 6431-1992 - JB/T 6892-1993 - JB/T 9104-1999 - JB/T 9105-1999 3 基本参数 a) 气体吸入纯度（氧气含量、含水量等）按合同或协议规定； b) 吸气压力：0.002~0.020MPa； c) 吸气温度：35℃； d) 公称排气压力：16MPa； e) 冷却水进水温度：30℃。 4 技术性能 4.1 压缩机容积流量在排气口测量，折算成吸入状态，应不低于公称容积流量的95%。 4.2 压缩机的容积比能、噪声声功率级、清洁度按下表规定： 表1 | 公称容积流量（m³/h） | 容积比能（kW·h/m³） | 噪声声功率级（dB(A)） | | --- | --- | --- | | <60 | ≤0.32 | ≤108 | | 60~180 | ≤0.31 | ≤112 | | >180~400 | ≤0.30 | ≤112 | 4.3 压缩机的冷却水消耗量不大于40L/m³，水质按表2的规定： 表2 | 项目名称 | 值 | | --- | --- | | 酸碱度（pH值） | 7~8 | | 悬浮物含量（mg/L） | ≤100 | | 总硬度（mmol/L） | ≤2.14 | 4.4 压缩机运转应平稳，压缩机的振动烈度不大于45mm/s。 4.5 压缩机在正常操作条件下的运转率不小于90%，运转率按式（1）计算： 运转率 = (740小时 - 放障停机时间) / 740小时 × 100% 4.6 压缩机的主要易损件更换期按表3的规定： 表3 | 易损件名称 | 工作压力 ≤ 3MPa | 工作压力 > 3MPa | | --- | --- | --- | | 活塞环 | ≤700 | ≥1200 | | 导向环 | ≤900 | 1000 | | 密封环 | ≤1100 | 1200 | | 阀片 | ≤700 | 1000 | | 缓冲片 | ≤700 | 1000 | 4.7 高纯氮气经压缩机压缩后纯度下降不大于2.5×10⁻⁴（VV）
