ICS61.020
中华人民共和国纺织行业标准
FZ/T80011.2—2009
服装CAD电子数据交换格式
第2部分：排料数据
Apparel CAD electronic data interchange format-Part 2:Marker data
2010-01-20发布
中华人民共和国工业和信息化部2010-06-01实施

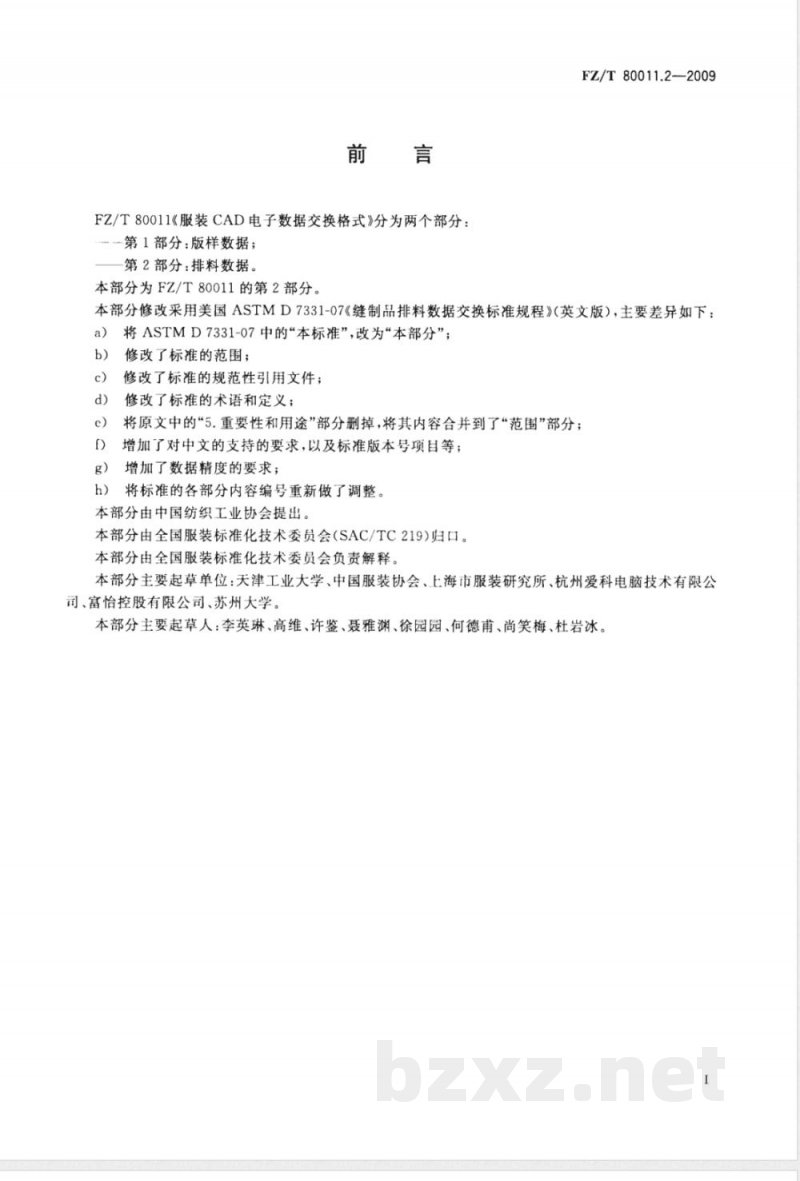

FZ/T80011《服装CAD电子数据交换格式》分为两个部分：第1部分：版样数据；
第2部分：排料数据，
本部分为FZ/T80011的第2部分。FZ/T80011.2--2009
本部分修改采用美国ASTMD7331-07《缝制品排料数据交换标准规程》（英文版），主要差异如下：a)
将ASTMD7331-07中的“本标准”，改为“本部分”；修改了标准的范围；
修改了标准的规范性引用文件；d)
修改了标准的术语和定义；
将原文中的“5.重要性和用途”部分删掉，将其内容合并到了“范围”部分；e
增加了对中文的支持的要求，以及标准版本号项目等；增加了数据精度的要求；
将标准的各部分内容编号重新做了调整。本部分由中国纺织工业协会提出。本部分由全国服装标准化技术委员会（SAC/TC219)归口。本部分由全国服装标准化技术委员会负责解释。本部分主要起草单位：天津工业大学、中国服装协会、上海市服装研究所、杭州爱科电脑技术有限公司、富怡控股有限公司、苏州大学。本部分主要起草人：李英琳、高维、许鉴、聂雅渊、徐园园、何德甫、尚笑梅、杜岩冰。1范围

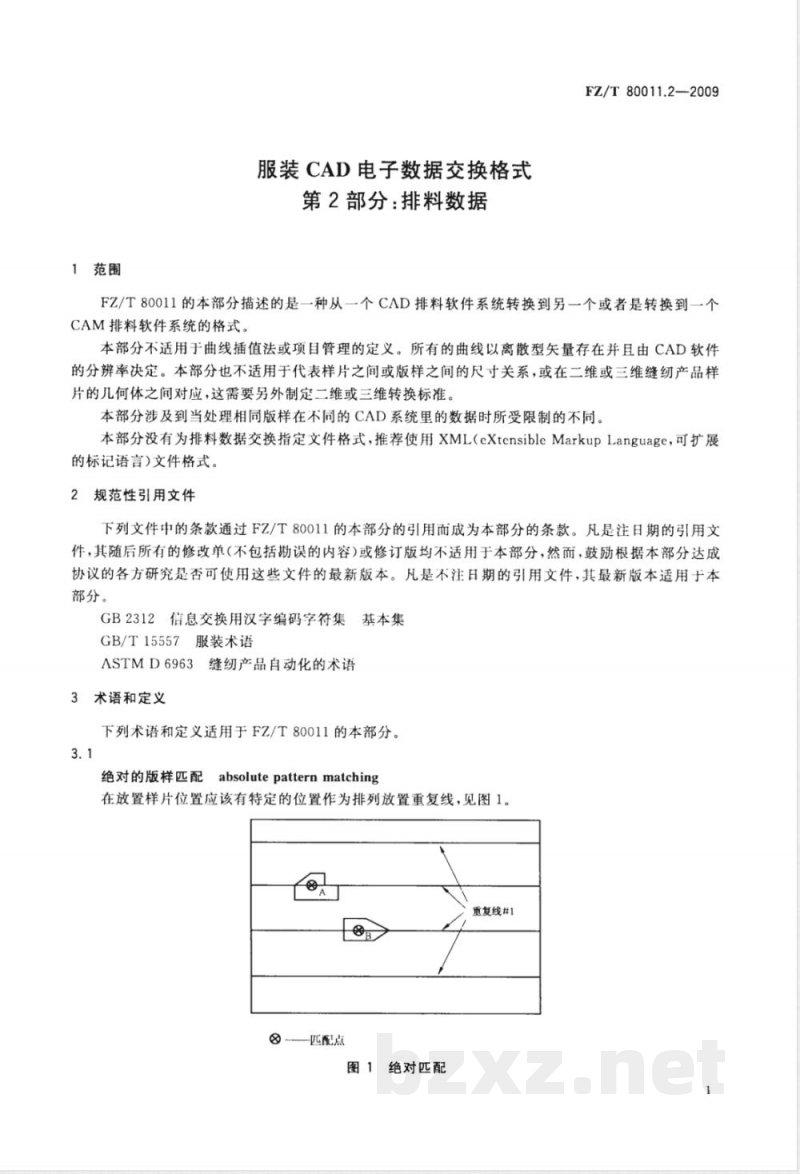

服装CAD电子数据交换格式
第2部分：排料数据
FZ/T80011.2-2009
FZ/T80011的本部分描述的是一种从一个CAD排料软件系统转换到另一个或者是转换到一个CAM排料软件系统的格式。
本部分不适用于曲线插值法或项目管理的定义。所有的曲线以离散型失量存在并且由CAD软件的分辨率决定。本部分也不适用于代表样片之间或版样之间的尺寸关系，或在二维或三维缝纫产品样片的几何体之间对应，这需要另外制定二维或三维转换标准。本部分涉及到当处理相同版样在不同的CAD系统里的数据时所受限制的不同。本部分没有为排料数据交换指定文件格式，推荐使用XML（cXtensibleMarkupLanguage，可扩展的标记语言)文件格式。
2规范性引用文件
下列文件中的条款通过FZ/T80011的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB2312信息交换用汉字编码字符集基本集GB/T15557服装术语
ASTMD6963缝纫产品自动化的术语3术语和定义
下列术语和定义适用于FZ/T80011的本部分。3.1
absolutepatternmatching
绝对的版样匹配
在放置样片位置应该有特定的位置作为排列放置重复线，见图1。?
重复线#1
?匹配点
图1绝对匹配
FZ/T 80011.2—2009

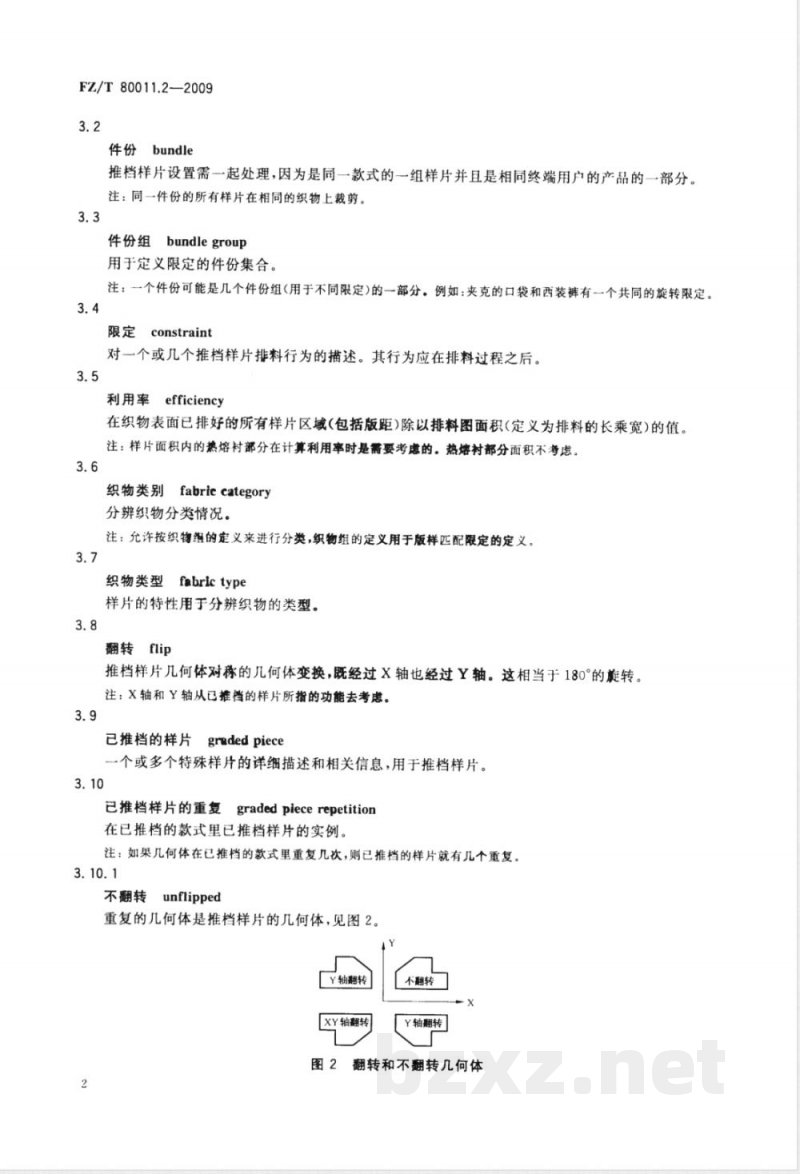

件份bundle
推档样片设置需一起处理，因为是同一款式的一组样片并且是相同终端用户的产品的一部分。注：同一件份的所有样片在相同的织物上裁剪。3.3
件份组bundlegroup
用于定义限定的件份集合。
注：一个件份可能是几个件份组（用于不同限定）的一部分。例如：夹克的口袋和西装裤有一个共同的旋转限定。限定constraint
对一个或几个推档样片排料行为的描述。其行为应在排料过程之后。利用率efficiency
在织物表面已排好的所有样片区域（包括版距)除以排料图面积（定义为排料的长乘宽）的值。注：样片面积内的热熔衬部分在计算利用率时是需要考虑的。热熔衬部分面积不考虑织物类别
fabric category
分辨织物分类情况。
注：允许按织物维的定义来进行分类，织物组的定义用于版样匹配限定的定义。型 fabric type
织物类型
样片的特性用于分辨织物的类型。翻转flip
推档样片几何体对称的几何体变换，既经过X轴也经过Y轴。这相当于180°的旋转。注：X轴和Y轴从已推档的样片所指的功能去考患。已推档的样片gradedpiece
一个或多个特殊样片的详细描述和相关信息，用于推档样片。3.10
已推档样片的重复
gradedpiecerepetition
在已推档的款式里已推档样片的实例。注：如果几何体在已推档的款式里重复几次，则已推档的样片就有几个重复。3.10.1
unflipped
不翻转
重复的几何体是推档样片的几何体，见图2。Y轴翻转
XY轴翻转
不翻转
Y轴翻转
翻转和不翻转几何体

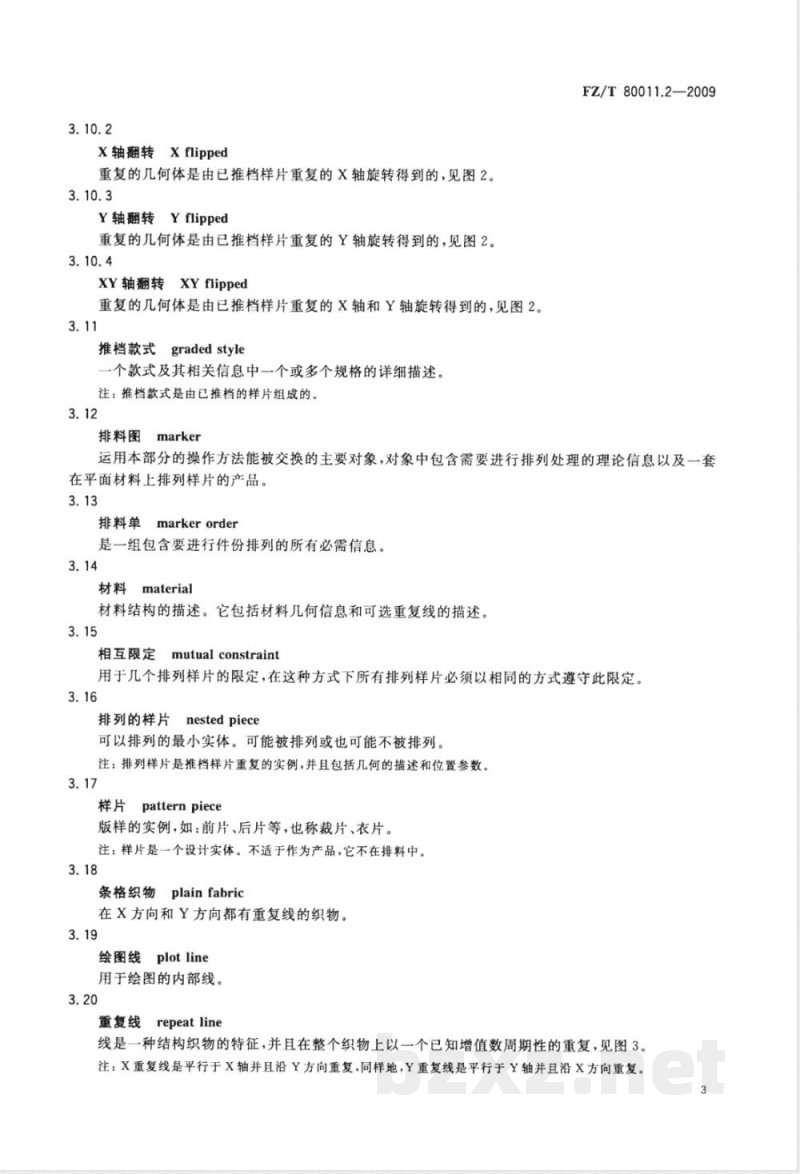

X轴翻转Xflipped
重复的几何体是由已推档样片重复的X轴旋转得到的，见图2。3.10.3
Y轴翻转Yflipped
重复的几何体是由已推档样片重复的Y轴旋转得到的，见图2。3.10.4
XY轴翻转
专XYflipped
重复的几何体是由已推档样片重复的X轴和Y轴旋转得到的，见图2。3.11
推档款式graded style
一个款式及其相关信息中一个或多个规格的详细描述。注：推档款式是由已推档的样片组成的。3.12
排料图marker
FZ/T80011.2—2009
运用本部分的操作方法能被交换的主要对象，对象中包含需要进行排列处理的理论信息以及一套在平面材料上排列样片的产品。3.13
排料单markerorder
是一组包含要进行件份排列的所有必需信息。3.14
材料material
材料结构的描述。它包括材料几何信息和可选重复线的描述。3.15
mutual constraint
相互限定
用于几个排列样片的限定，在这种方式下所有排列样片必须以相同的方式遵守此限定。3.16
排列的样片
nestedpiece
可以排列的最小实体。可能被排列或也可能不被排列。注：排列样片是推档样片重复的实例，并且包括几何的描述和位置参数。3.17
样片patternpiece
版样的实例，如：前片、后片等，也称裁片、衣片。注：样片是一个设计实体。不适于作为产品，它不在排料中。3.18
条格织物plainfabric
在X方向和Y方向都有重复线的织物。3.19
绘图线plot line
用于绘图的内部线。
重复线
repeatline
线是一种结构织物的特征，并且在整个织物上以一个已知增值数周期性的重复，见图3。注：X重复线是平行于X轴并且沿Y方向重复，同样地，Y重复线是平行于Y轴并且沿X方向重复。3
FZ/T80011.2-2009
偏移重复线#4
偏移重复线#3
偏移重复线#2-
偏移重复线#1
重复步数
沿长度方向经向线
图3X重复线描述的条纹织物示例相关版样匹配relativepatternmatching关于重复线，推档版样上的推档规格是相互限定的，有相同的偏移量（非对称进程)或相反偏移量（对称进程），见图4。
—匹配点
棍关匹配
对称性二false
相关匹配
对称性=true
缩水shrinkage
重复线#1
图4相关匹配
织物经历在裁剪阶段的处理后所造成的尺寸减小。注：以两个一维尺寸系数(X方向和Y方向缩水)来做二维各向异性尺寸缩水模型，二维尺寸各向异性缩水代表着各自的减小因素，减小因素之后沿着X方向和Y方向应用。3.23
拼接记号
splicemark
由于织物物理上有缺陷，在加工被中断后，在要求的正确位置重新开始铺布的几何信息。3.24
分割样片split
在排料过程中，将个样片切成两个部分的操作。4
一组对称symmetricpair
FZ/T80011.2—2009
两个推档样片重复或排列样片的设置的不同之处只在于沿X轴翻转或Y轴翻转，并且可被对称地处理。
注：两个衬衣的袖子都常常是一组对称样片，一组对称常常从双X或双Y推档样片重复得出。3.26
倾斜tilt
角度公差是样片在排列时允许被旋转的范围，否则要特殊说明。3.27
损耗waste
在总面料区域中没有利用到的布料区域。4排料内容概要
排料文件包含以下内容：
a）用于产品的面料描述；
b）用于排列和生产的样片数量；c）样片的几何描述；
d）排列限定说明；
c）样片位置说明。
5通用结构GeneralStructure
5.1本部分定义一个基于树状结构的组成元素。5.2XML模式文件的全部描述可以附加到本部分，并且可以参考6.1,将元素映射为XML元素或XML属性。
5.3树状结构的根元素是Marker。5.4单位Units
本部分允许使用国际公制系统或英制系统进行信息交换，只有一个测量系统能被用于整个排料数据交换文件。
5.4.1如果使用公制系统：
·角度是用一个有小数点的任意十进制的度数来表示；-·长度、位置和距离，是用一个有小数点的任意十进制的厘米数来表示；·表面积是用一个有小数点的任意十进制的平方厘米数来表示；数据精度为所有数值在十进制厘米数的小数点后的第3位。5.4.2如果使用英制系统：
角度是用一个有小数点的任意十进制的度数来表示；长度、位置和距离，是用一个有小数点的任意十进制的英寸数来表示；表面积是用一个有小数点的任意十进制的平方英寸数来表示；数据精度为所有数值在十进制英寸数的小数点后第5位。5.5文件中包含的中文编码需要遵从GB2312的规定。在XML文档的声明语句为：<？xmlversion=\1.o\cncoding=\gb2312\？>5
FZ/T 80011.2—-2009
Marker（见图5）
排料Marker
服装排料图或联套图：
此定义用-于说明一个已排列的排料图。其中含有一些或全部样片的排列信息，或者说明未排列的排料图，其中无样片排放MarkerName
排料名称
与此部分相关的排料名。
6.2排料信息Markerlnformation关于生成排料的信息。
6.2.1用户名Username（可选）
创建排料文件的用户的名。
CreateDate（可选）
2创建日期
创建排料图的日期。
6.2.3修改日期
ModificationDate（可选）
排料图最后修改的日期。
6.2.4平台
Platform（可选）
生成排料文件应用程序的供应商名字。5应用程序Application（可选）6.2.5
生成排料文件的应用程序名。
排料名称MarkerName
排料信息Markerlnformation
排料属性MarkerAttributes
排料订单MarkerOrder中
包含信息包括款式、样片和要生产的数量放码款式列表GradedStylelL.ist订单要求的所有规格、款式的描述件份列表BundleList
件份对应的款式规格质量列表的列表已排样片列表NestedPieceList
在排料图中的所有样片的列表。此元素给出样片的位置信息拼接排料列表SoliceMarkl.ist
剪口定义NotchDefinition
剪[1类型和形状之间的对应
钻孔定义DrillDefinition
钻孔类型编号和它的径之间的对应限定列表ConstraintList
排料模式图
6.2.6应用程序版本号ApplicationVersion（可选）生成排料文件应用程序的版本号。6.2.7本标准的版本号StandardVersion本标准的版本号FZ/T80011.2-2009。6.3排料属性
MarkerAttributes
6.3.1单位
值应为“Metric（公制）”或“Imperial(英制）”。6
6.3.2利用率
Efficiency（可选）
排料最后一片时的当前利用率。6.3.3损耗Waste（可选）
当最后一片放入时的当前损耗。6.3.4裁剪距离CutDistance（可选）所有毛样线长度的总和。
6.3.5绘图距离PlotDistance（可选）所有绘图线长度的总和。
6.3.6样片面积PieceArea（可选）包括组块的所有裁剪样片的面积。6.3.7剪口数NotchCount（可选）剪口的数量。
6.3.8钻孔数DrillCount（可选）钻孔的数量。
6.3.9款式数StyleCount（可选）款式的数量。
6.3.10件份数Bundle（可选）
件份的数量。
6.3.11样片数PieceCount（可选）样片的数量。
6.3.12增加样片数
：AddedPieceCount（可选）
增加样片的数量。
6.3.13未排料样片数
UnplacedPieceCount（可选）
不能放置样片的数量。
6.3.14已排料样片数PlacedPieceCount（可选）已排料样片的数量。
6.3.15规格数SizeCount（可选）不同规格的数量。
6.3.16板长AchievedLength（可选）排料图长度。
6.4排料单MarkerOrder（参见第7章）6.5放码（推档）款式列表GradedStyle（参见第8章）6.6件份列表BundleList（参见第10章）6.7
已排样片列表NestedPiecedList（参见第11章）6.8拼接排料列表SpliceMarkList（参见第12章）6.9
剪口定义NotchDefinition（参见第13章）6.10
钻孔定义DrillDefinition（参见第14章）6.11
限定列表ConstraintList（参见第15章）7排料单
MarkerOrder（见图6）
7.1排料单包括面料的规格，产生排料图所需件份和其数量的描述。7.1.1排料成本CostingMarker（可选）布尔值表明是否把排料用于成本估算。FZ/T80011.2—2009
FZ/T80011.2--2009
排料单
MarkerOrder
包含信息包括款式、样片和要生产的数量排料单名OrderName
排料材料
MarkerMaterial
要裁剪的材料的所有信息包含在此结构中款式规格数量
StyleSizedQuantity
钻孔定义bZxz.net
DrilDefinition
图6排料单模式图
7.1.2自动排料AutomaticMarker（可选）布尔值表明自动推档工具是否进行排料。7.1.3目标利用率EfficiencyGoal（可选）目标利用率的值。
7.1.4目标长度LengthGoal（可选）排料长度目标值。
7.2排料单名OrderName
排料单的名称。
7.3排料材料MarkerMatcrial
面料的描述。
7.3.1名字Name（可选）
面料名。
7.3.2描述Description（可选）用于描述面料的注解。
7.3.3长度Length（可选）
排料长度的最大值。
7.3.4宽度Width
当面料展开时垂直布纹方向的宽度。注：在圆筒拉布或对折铺布时，排料宽度代表织物的宽度的一半。7.3.5X方向缩水XShrinkagc（可选）织物被裁剪后，织物沿着X轴变形的缩水百分率。7.3.6Y方向缩水YShrinkage（可选）织物被裁剪后，织物沿着Y轴变形的缩水百分率。7.3.7铺布特性SpreadCharacteristic（可选）0..2
排料材料
MarkerMaterial
规格名称SizeName
用于标识此规格进入放码排料
款式名称StyleName
在整个排料图中，与故码款式相关的惟-一名字。单独的样片包含在排料图中时，与任何款式无关，那么就创造一些款式，每个款式只包含·一个样片。数量Quantity
默认：未髓转=1
面料类型FabricType
铺布的类型。只有以下属性允许：“SinglePly（单层铺布）”，“FaceToFace（面对面铺布）”，“Book8
FZ/T 80011.2-2009
FoldTop（对折铺布）”，“BookFoldBottom（下折叠）”或是“Tubilar（圆筒拉布）”。如果没有指定铺布特性，则假定是“SinglePly（单层铺布）”。7.3.8织物类别Fabriccategory
织物面料的类别。
7.3.9主要重复线PrimaryRepeatLine（可选）一个主要重复线的描述。最多有两个主要的重复线。7.3.9.1步长Step
垂直于主要重复线的重复长度。7.3.9.2角度Angle
X轴与重复线的角度。
7.3.9.3重复名RepeatName
此重复线惟一的名字。
7.3.9.4 X,Y
属于主要重复线的点坐标。
7.3.9.5重复线RepeatLine（可选）平行于主要重复线的重复线。它们是从主要重复线定义出来的。7.3.9.6偏移Offset
主要重复线和重复线之间最短的距离。7.3.9.7重复名RepeatNamc
重复线惟一的名字。
7.3.10材料边距MaterialBuffering（可选）材料每边的增加值。这些数值修改排料放置区域的尺寸。见图7。上边距
UpBuffer value
左边距
LefBuffe
DownBuffer value
下边距
7.3.10.1上边距UpBuffer（可选）在物料上边缘的增加值。
7.3.10.2下边距DownBuffer（可选）在物料下边缘的增加值。
7.3.10.3左边距LeftBuffer（可选）在物料左边缘的增加值。
排料方向
Marker dimension
排料区域
图7材料边距
右边距
RightBuffer
