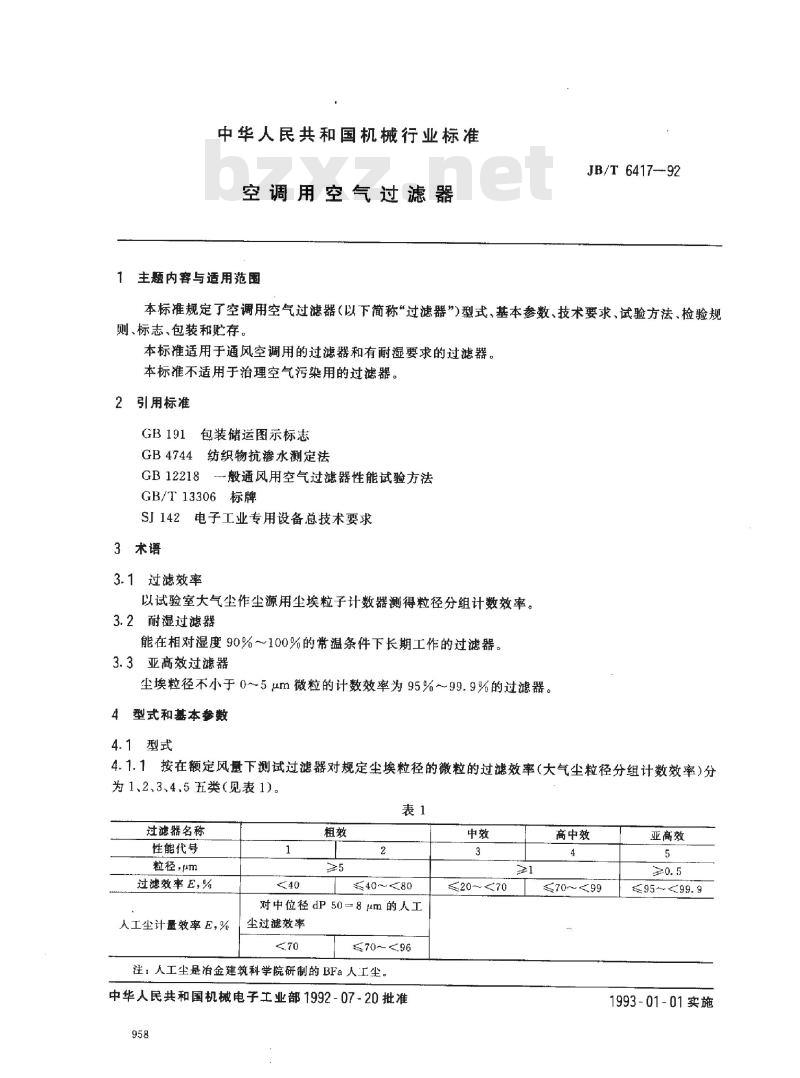

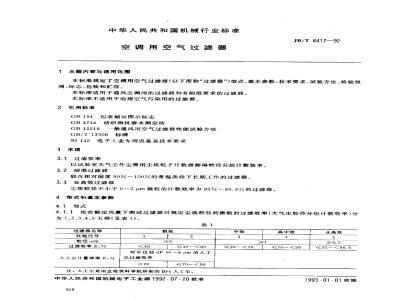

中华人民共和国机械行业标准 空调用空气过滤器 1 主题内容与适用范围 本标准规定了空调用空气过滤器（以下简称“过滤器”）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于通风空调用的过滤器和有耐湿要求的过滤器，不适用于治理空气污染用的过滤器。 2 引用标准 GB191 包装储运图示标志 GB4744 纺织物抗渗水测定法 GB12218 一般通风用空气过滤器性能试验方法 GB/T13306 标牌 SJ142 电子工业专用设备总技术要求 3 术语 3.1 过滤效率：以试验室大气尘作为尘源，使用尘埃粒子计数器测得粒径分组计数效率。 3.2 耐湿过滤器：能在相对湿度90%～100%的常温条件下长期工作的过滤器。 3.3 亚高效过滤器：尘埃粒径不小于0.5μm微粒的计数效率为95%～99.9%的过滤器。 4 型式和基本参数 4.1 型式 4.1.1 按在额定风量下测试过滤器对规定尘埃粒径的微粒的过滤效率，分为1、2、3、4、5五类（见表1）。 表1 过滤器名称和性能代号 过滤器名称 性能代号 粒径(μm) 过滤效率(%) 粗效 40 5 2 中效 70 20 70 高效 70 70 99 亚高效 95 99.9 99.9 注：人工尘是治金建筑科学院研制的BFa人工尘。 4.1.2 过滤器的结构型式按表2规定。 4.2 型号表示方法： 过滤器型号由性能代号、额定风量代号（阿拉伯数字×10³m³/h）、宽度尺寸代号组成，具体如下： 型号示例：KG 610/1-25 表示空调器用宽度为610mm的1类过滤器，风量为2500m³/h。 5 技术要求 5.1 基本要求 过滤器应按本标准的要求，并按经规定程序批准的图样和技术文件制造。 5.2 材料要求 5.2.1 滤料 5.2.1.1 滤料在相对湿度为90%~100%时，长期使用中应无颗粒脱落。 5.2.1.2 滤料在室温水中浸泡15min左右后，横向平均抗拉强度应不小于2.6N。 5.2.1.3 滤料的抗水性能按GB4744规定测定，平均不应小于4980Pa。 5.3 结构要求 5.3.1 箱体结构 过滤器由外壳（箱体）与滤芯结合而成，滤芯可由滤料做成折褶式或平板式，滤料应是可清洗或一次性使用的。 5.3.2 外壳或框架 外壳或框架材料应为金属或非金属，具有足够的强度和刚度，且满足防湿要求。 5.3.3 密封设施 滤料与箱体或框架应连接牢固，无明显漏孔及脱开间隙，粘接处、缝接处不开裂。 5.4 外观要求 过滤器的外观应符合相关标准要求，箱体外壳、框架应无明显缺陷和损伤，密封应良好，且确保过滤器在长时间使用中的性能稳定。
