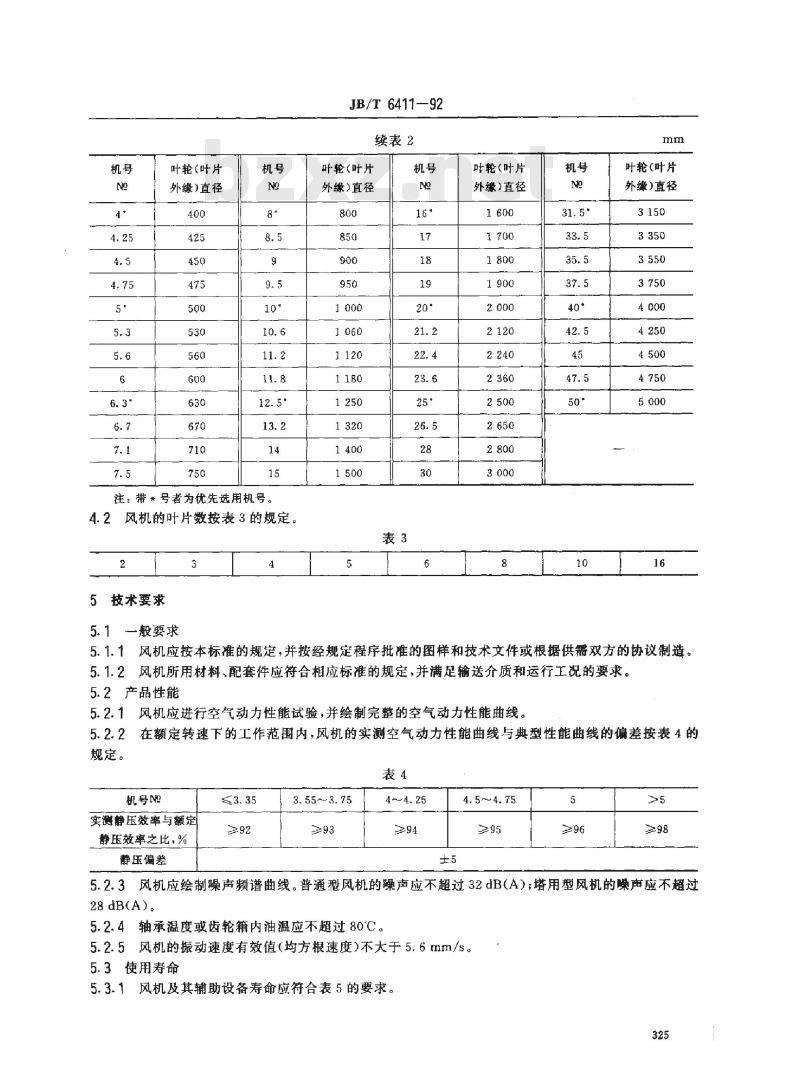

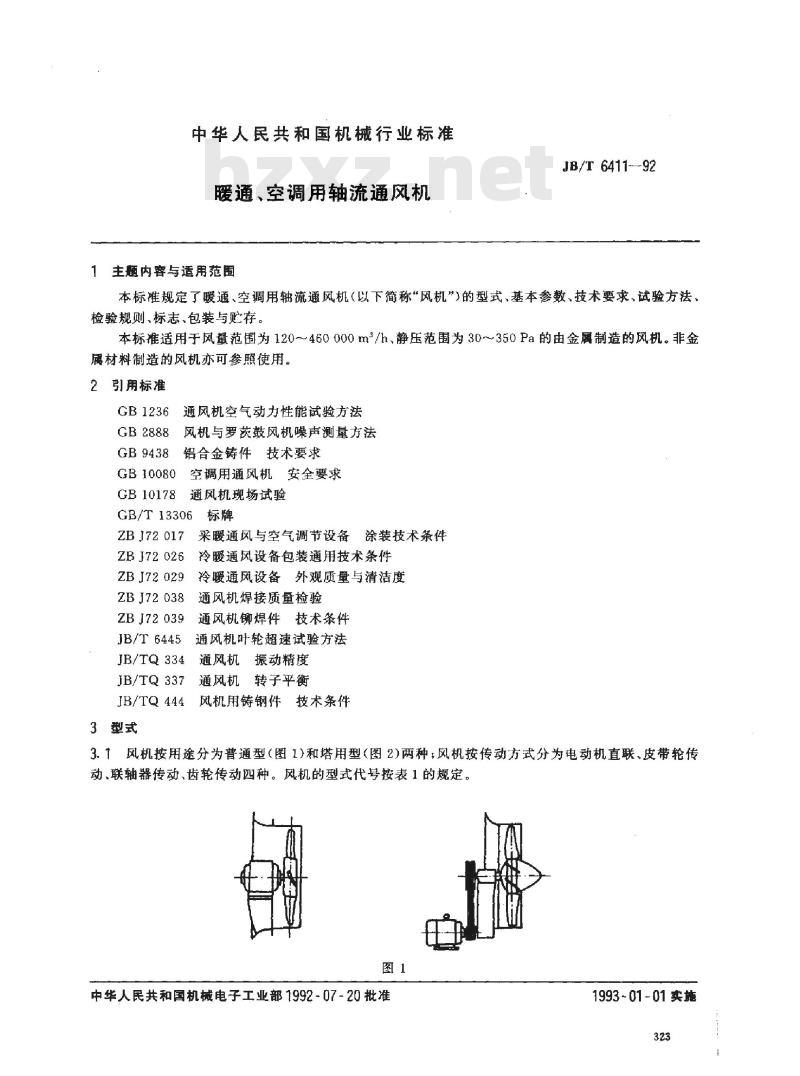

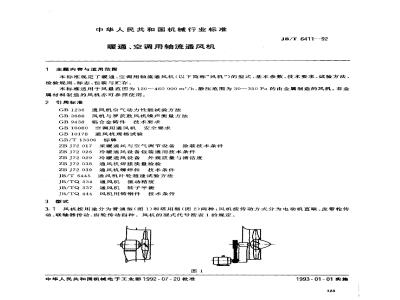

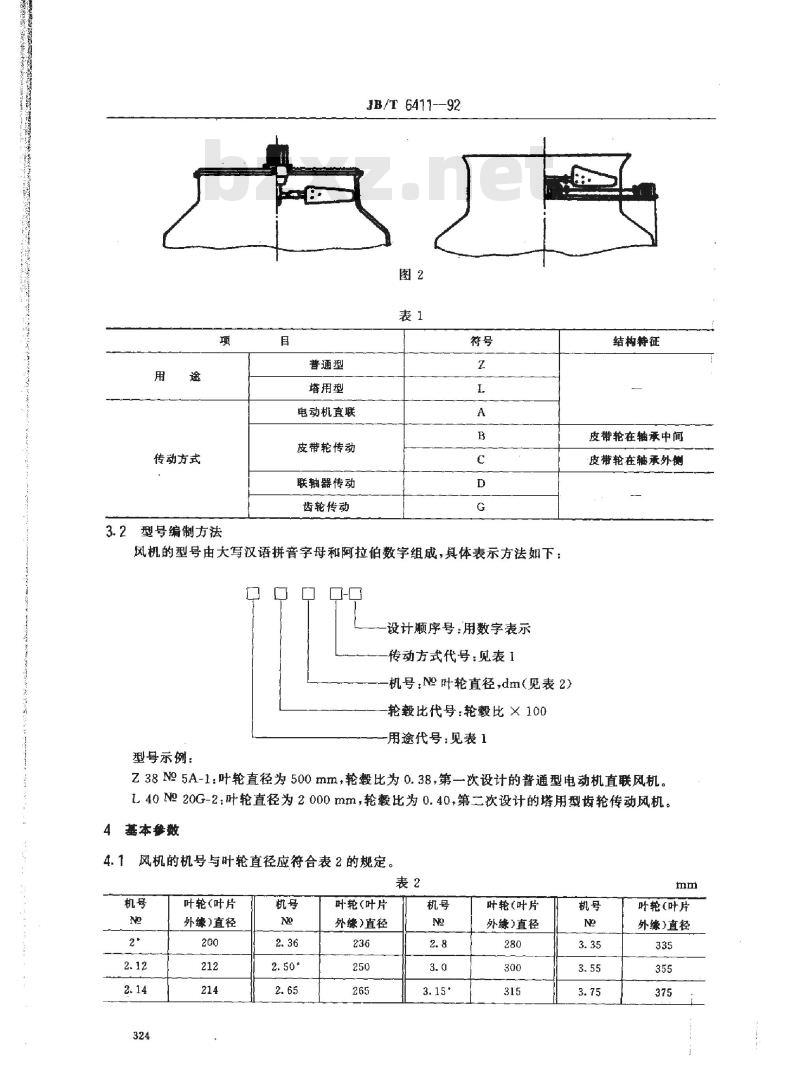

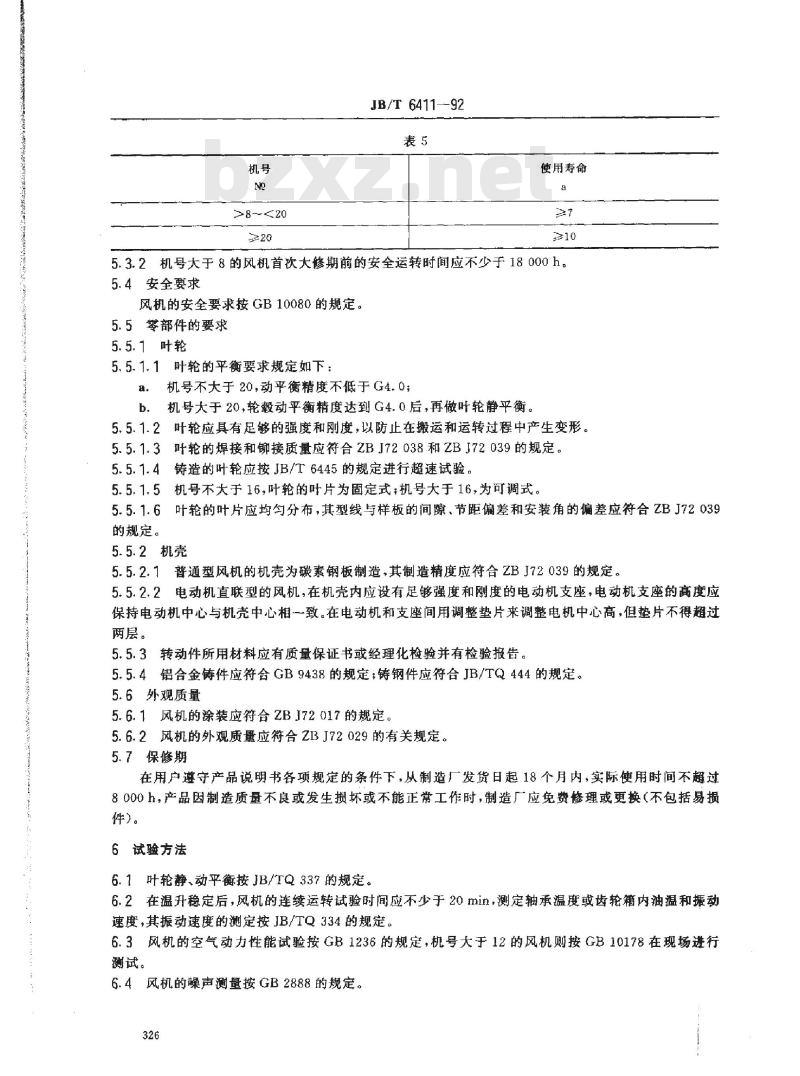

中华人民共和国机械行业标准 JB/T 6411-92 暖通、空调用轴流通风机 1 主题内容与适用范围 本标准规定了暖通、空调用轴流通风机（以下简称‘风机’）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装与贮存。本标准适用于风量范围为120~460000m³/h、静压范围为30~350Pa的由金属制造的风机。非金属材料制造的风机亦可参照使用。 2 引用标准 本标准涉及以下标准： - GB 1236 通风机空气动力性能试验方法 - GB 2888 风机与罗茨鼓风机噪声测量方法 - GB 9438 铝合金铸件技术要求 - GB 10080 空调用通风机安全要求 - GB 10178 通风机现场试验 - GB/T 13306 标牌 3 型式 风机按用途分为普通型（图1）和塔用型（图2）两种。风机按传动方式分为电动机直联、皮带轮传动、联轴器传动、齿轮传动四种。风机的型式代号按表1的规定。 3.1 结构型式 风机按用途分为普通型和塔用型，按传动方式分为电动机直联、皮带轮传动、联轴器传动和齿轮传动。 3.2 型号编制方法 风机的型号由大写汉语拼音字母和阿拉伯数字组成，具体表示方法如下： - 设计顺序号：用数字表示 - 传动方式代号：见表1 - 机号，No：叶轮直径，dm（见表2） - 轮毂比代号：轮毂比×100 - 用途代号：见表1 4 基本参数 4.1 风机的机号与叶轮直径应符合表2的规定。 表2：机号与叶轮直径 机号 No 叶轮（叶片外缘）直径（mm） 2 200 2.12 212 2.14 214 2.36 236 2.50 250 2.65 265 3.0 300 3.15 315 3.35 335 3.55 355 3.75 375 4.0 400 ... 4.2 风机的叶片数按表3的规定。 5 技术要求 5.1 一般要求 5.1.1 风机应按本标准的规定，并按经规定程序批准的图样和技术文件或根据供需双方的协议制造。 5.1.2 风机所用材料、配套件应符合相应标准的规定，并满足输送介质和使用环境的要求。
