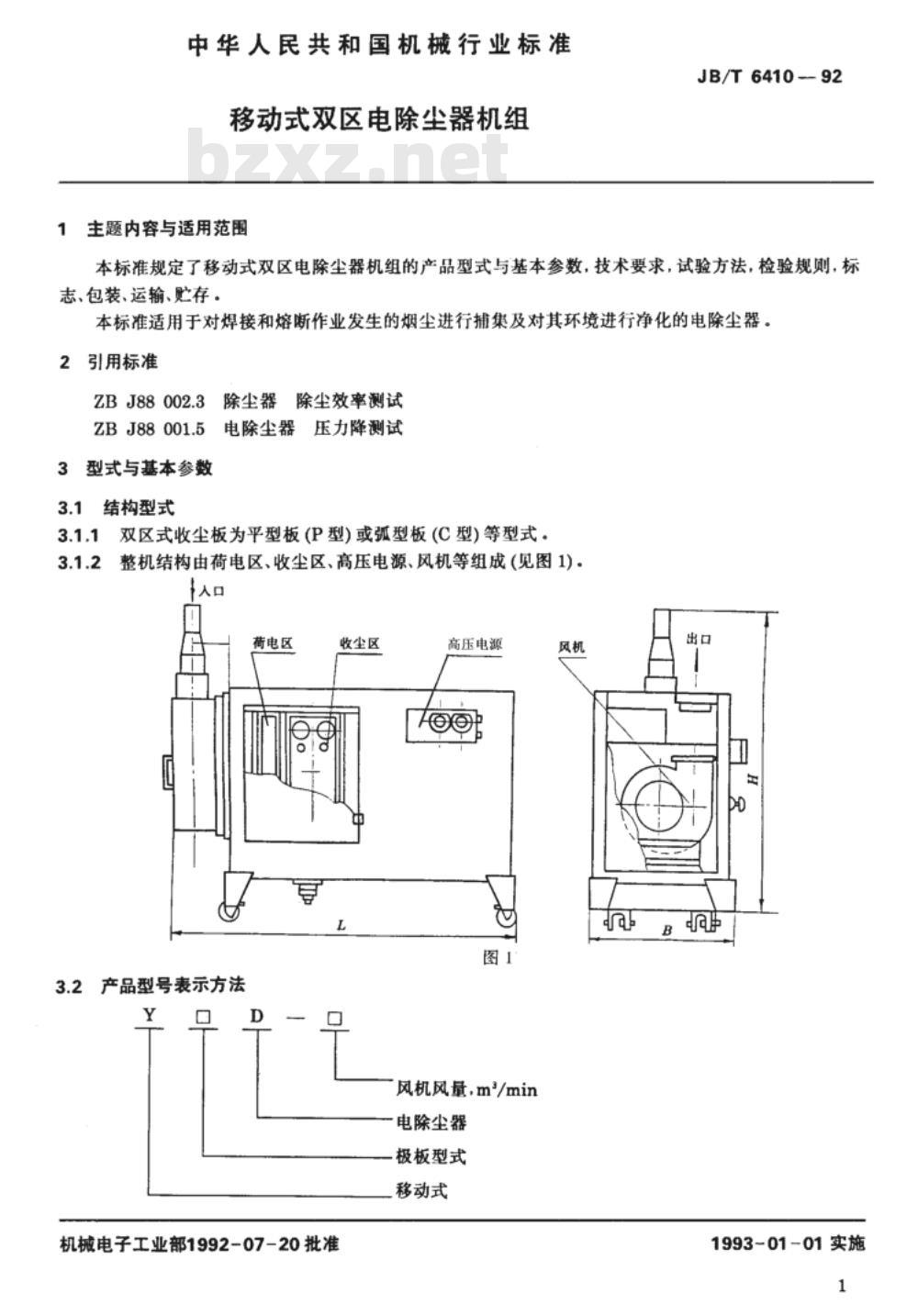

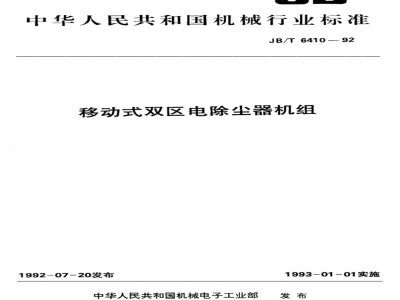

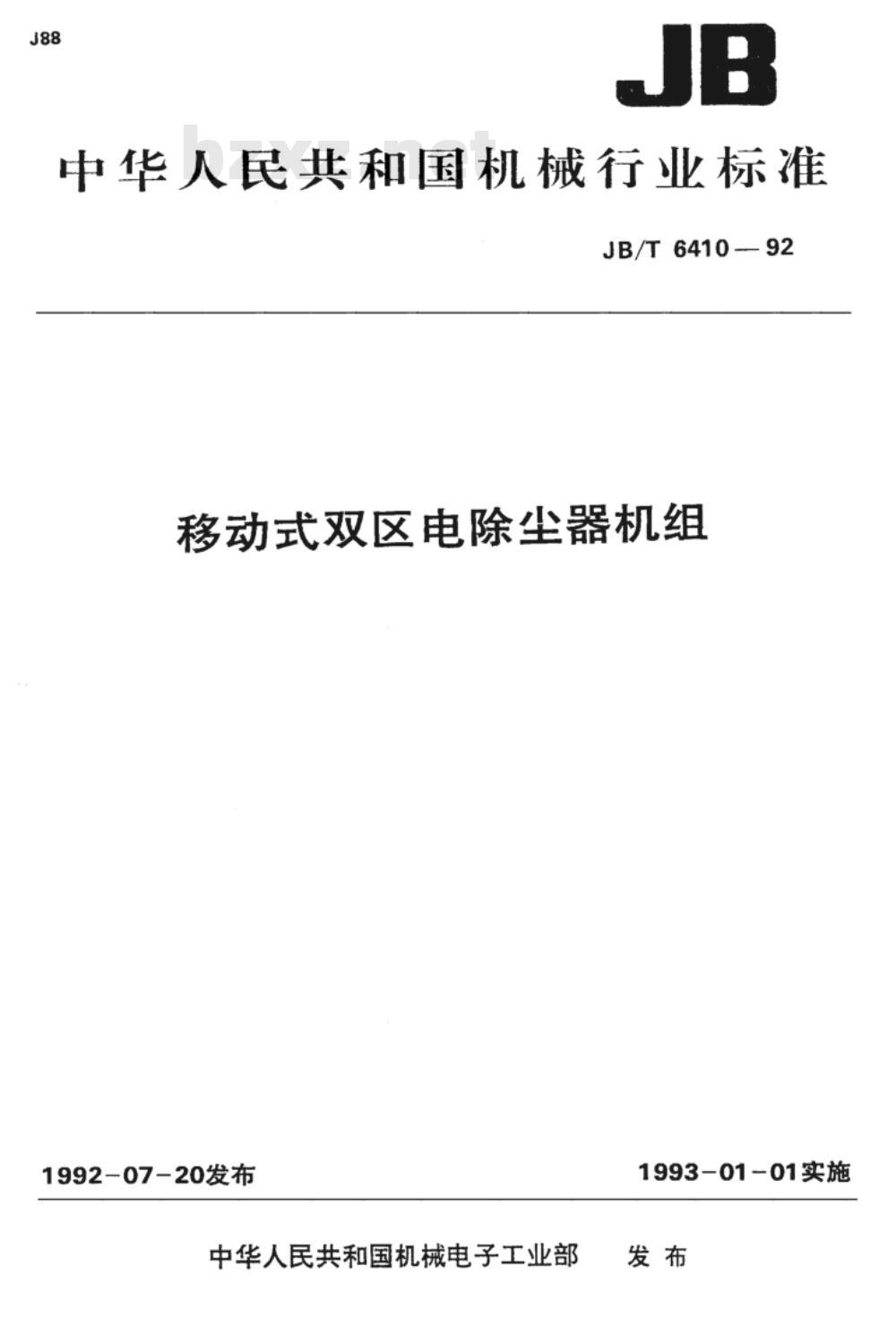

中华人民共和国机械行业标准 JB/T 6410-92 移动式双区电除尘器机组 1992-07-20发布 中华人民共和国机械电子工业部1993-01-01实施 1 主题内容与适用范围 本标准规定了移动式双区电除尘器机组的产品型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于焊接和熔断作业过程中产生的烟尘的捕集及对其环境的净化。 2 引用标准 本标准涉及以下标准： - ZBJ 88002.3 除尘器除尘效率测试 - ZBJ 88001.5 电除尘器压力降测试 3 型式与基本参数 3.1 结构型式 双区式收尘板可为平型板（P型）或弧型板（C型）。 3.1.1 整机结构包括荷电区、收尘区、高压电源、风机等组成（见图1）。 3.1.2 荷电区与收尘区： 3.2 产品型号表示方法：Y、D为电除尘器型号表示。 3.3 基本参数 3.3.1 收尘区参数应符合表1规定。 3.3.2 荷电区参数应符合表2规定。 4 技术要求 4.1 产品应符合本标准要求，并按照经规定程序批准的图样和技术文件制造。 4.2 环境要求 - 环境温度：-20~45℃ - 相对湿度：≤90% - 大气压力：86×10⁶~106×10⁶ Pa 4.3 主要技术参数： 主要技术参数应符合表3规定。 4.4 主要技术特征 4.4.1 除尘效率： - YD-10：除尘效率>95%，处理风量>300 m³/h，压力降<294 Pa，噪声<75 dB(A)，荷电区电压>10 kV，收尘区电压>6 kV，负载电流>10 mA。 - YD-30：除尘效率>95%，处理风量>600 m³/h，压力降>2 Pa，噪声<75 dB(A)，荷电区电压>10 kV，收尘区电压>7 kV，负载电流>12 mA。 4.4.2 高压电源安全保护： 高压电源在输出短路时，直流电压降至零，电源自动停止工作，短路故障排除后恢复正常工作。 4.5 外观要求： - 表面应平整、光滑，无裂纹、起泡和脱落现象。 - 紧固部位不得松动。 - 机箱密封良好，荷电区和收尘区应与高压端子接合正常。 - 标牌、商标位置端正，字迹清楚。 5 试验方法 5.1 试验条件： - 温度：20±5℃ - 相对湿度：≤85% - 大气压力：86×10⁶~106×10⁶ Pa 5.2 试验仪器： - 静电高压表：Q3-V - 直流嘉安表：C75-mA - 万用表：MF-10 - 倾斜微压计：YYT-200B - 皮托管：JSC-Ⅲ型 - 粉尘采样仪：ND2 - 声级计：1级 5.3 试验方法： 5.3.1 除尘效率试验：按ZBJ 88002.3规定，测试应符合本标准4.3条表3中序号1的要求。 5.3.2 处理风量试验：按ZBJ 88002.3规定，测试应符合本标准4.3条表3中序号2的要求。 5.3.3 压力降试验：按ZBJ 88001.5规定，测试应符合本标准4.3条表3中序号3的要求。 5.3.4 噪声试验：测量除尘器四角的噪声，取平均值，符合本标准4.3条表3中序号4的要求。 5.3.5 输出直流电压试验：按图2所示接负载，测荷电区和收尘区的直流电压，结果应符合表3中相关要求。
