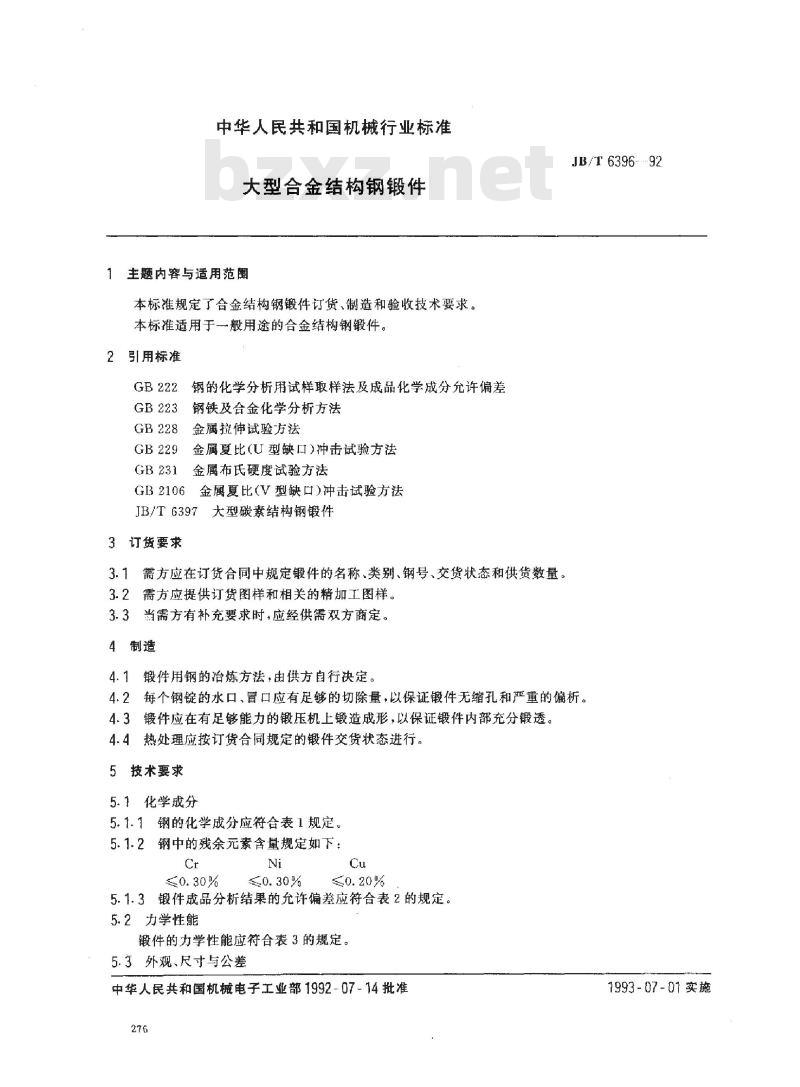

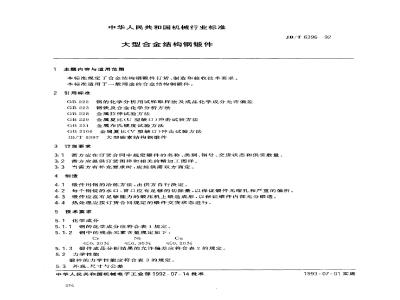

中华人民共和国机械行业标准 大型合金结构钢锻件 1 范围 本标准规定了合金结构钢锻件的订货、制造和验收技术要求，适用于一般用途的合金结构钢锻件。 2 规范性引用文件 本标准引用了以下文件： GB 222 钢的化学分析用试样取样方法及成品化学成分允许偏差 GB 223 钢铁及合金化学分析方法 GB 228 金属拉伸试验方法 GB 229 金属夏比（U型缺口）冲击试验方法 GB 230 金属洛氏硬度试验方法 GB 231 金属布氏硬度试验方法 GB 2106 金属夏比（V型缺口）冲击试验方法 JB/T 6397 大型碳素结构钢锻件 3 订货要求 3.1 需方应在订货合同中规定锻件的名称、类别、钢号、交货状态和供货数量。 3.2 需方应提供订货图样和相关的精加工图样。 3.3 当需方有补充要求时，应经供需双方商定。 4 制造 4.1 锻件用钢的治炼方法，由供方自行决定。 4.2 每个钢锭的水口、冒口应有足够的切除量，以保证锻件无缩孔和严重的偏析。 4.3 锻件应在有足够能力的锻压机上锻造成形，以保证锻件内部充分锻透。 4.4 热处理应按订货合同规定的锻件交货状态进行。 5 技术要求 5.1 化学成分 5.1.1 钢的化学成分应符合表1的规定。 5.1.2 钢中的残余元素含量应符合以下规定： Cr ≤ 0.30% Ni ≤ 0.30% Cu ≤ 0.20% 5.1.3 锻件成品分析结果的允许偏差应符合表2的规定。 5.2 力学性能 锻件的力学性能应符合表3的规定。 5.3 外观、尺寸与公差 5.3.1 锻件不允许有裂纹、折叠、缩孔和其他严重影响表面质量的缺陷。 5.3.2 锻件的尺寸、公差应符合订货图样和订货合同的规定。 表1 钢材化学成分 | 钢号 | C (%) | Si (%) | Mn (%) | Cr (%) | Ni (%) | Mo (%) | | ---------- | ------- | ------- | ------- | ------- | ------- | ------- | | 20Cr | 0.18~0.24 | 0.17~0.37 | 0.50~0.80 | 0.70~1.00 | 2.75~3.15 | 0.15~0.25 | | 20CrMnMo | 0.17~0.23 | 0.17~0.37 | 0.90~1.20 | 1.10~1.40 | 2.80~3.20 | 0.20~0.30 | | 16MnCr | 0.14~0.19 | 0.17~0.37 | 0.80~1.10 | 1.00~1.30 | 1.40~1.70 | 0.15~0.30 | | 20MnCr | 0.17~0.22 | 0.17~0.37 | 1.00~1.30 | 1.00~1.30 | 1.60~2.00 | 0.20~0.30 | | 15Cr2Ni2 | 0.12~0.17 | 0.17~0.37 | 0.40~0.60 | 1.10~1.40 | 0.40~0.60 | 0.15~0.25 | | 17Cr2Ni2Mo | 0.14~0.19 | 0.17~0.37 | 0.40~0.60 | 1.10~1.40 | 1.40~1.70 | 0.25~0.35 | | 20SiMn | 0.16~0.22 | 0.17~0.37 | 0.60~0.80 | 0.70~1.00 | 0.40~0.60 | 0.10~0.20 | | 35SiMn | 0.32~0.40 | 0.17~0.37 | 1.00~1.30 | 1.10~1.40 | 0.40~0.60 | 0.25~0.35 | | 42SiMn | 0.39 | 0.17~0.37 | 1.10~1.40 | 0.80~1.10 | 1.40~1.70 | 0.30~0.40 | | 50SiMn | 0.46~0.54 | 0.17~0.37 | 1.10~1.40 | 0.80~1.00 | 0.40~0.60 | 0.20~0.30 | | 20MnMo | 0.17~0.23 | 0.17~0.37 | 0.50~0.80 | 0.30~0.60 | 1.20~1.50 | 0.15~0.25 | | 35CrMo | 0.32~0.40 | 0.17~0.37 | 0.80~1.00 | 0.50~0.80 | 0.50~0.80 | 0.20~0.30 | 5.4 力学性能要求 表3 试验项目及性能要求 | 试验项目 | 试验方法 | 性能要求 | | ---------- | -------- | --------- | | 拉伸试验 | GB 228 | 抗拉强度 ≥ 500 MPa | | 冲击试验 | GB 229 | 冲击韧性 ≥ 30 J | | 硬度试验 | GB 230 | 洛氏硬度 ≥ 30 HRC | 6 验收 6.1 锻件验收应按本标准的规定进行，且符合化学成分、力学性能、外观尺寸等要求。 6.2 当试验结果不符合要求时，允许复试并取双倍试样。复试不合格可以重新热处理，并重新取样试验，重新热处理次数不超过3次，回火次数不限。 7 合格证书 锻件出厂时应附带合格证书。
