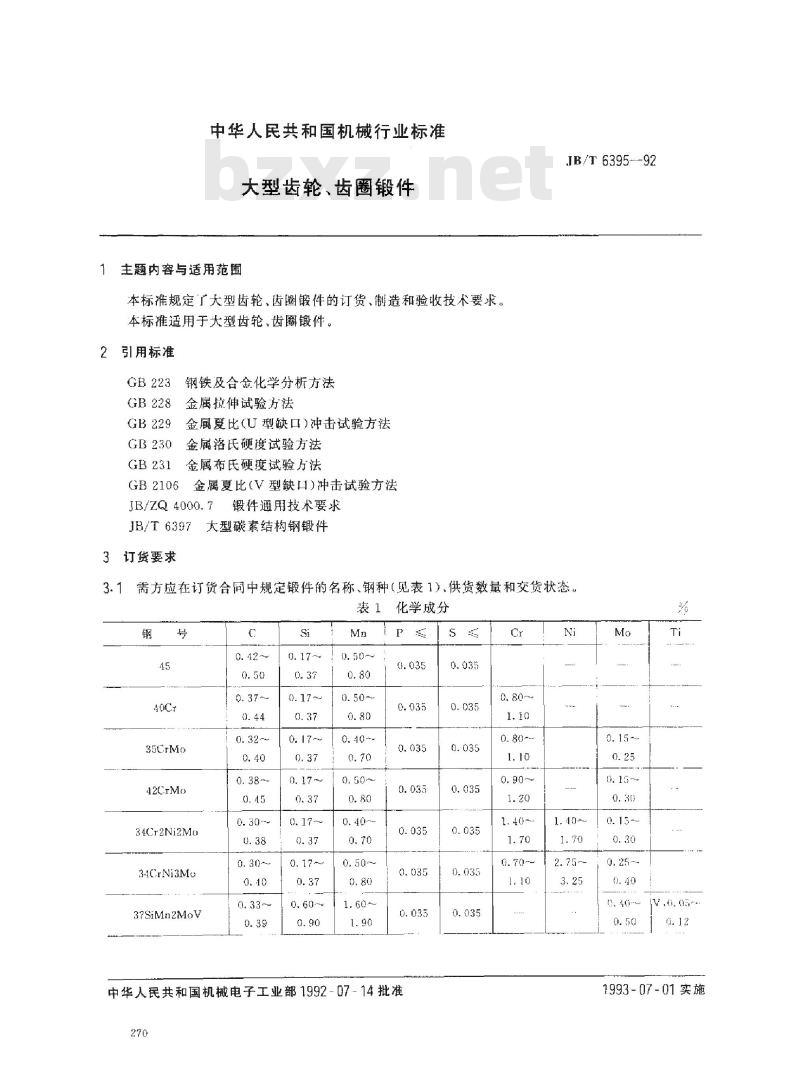

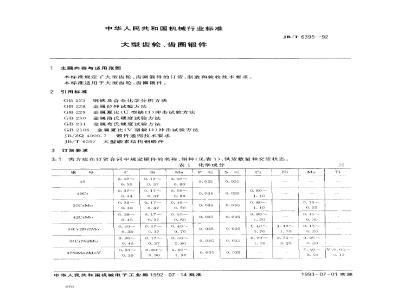

中华人民共和国机械行业标准 大型齿轮、齿圈锻件 1 范围 本标准规定了大型齿轮、齿圈锻件的订货、制造和验收技术要求，适用于大型齿轮、齿圈锻件。 2 规范性引用文件 本标准引用了以下文件： GB 223 钢铁及合金化学分析方法 GB 228 金属拉伸试验方法 GB 229 金属夏比（U型缺口）冲击试验方法 GB 230 金属洛氏硬度试验方法 GB 231 金属布氏硬度试验方法 GB 2106 金属夏比（V型缺口）冲击试验方法 JB/ZQ 4000.7 锻件通用技术要求 JB/T 6397 大型碳素结构钢锻件 3 订货要求 3.1 需方应在订货合同中规定锻件的名称、钢种（见表1）、供货数量和交货状态。 表1 钢材的化学成分 | 钢号 | C (%) | Si (%) | Mn (%) | Cr (%) | Ni (%) | Mo (%) | | ---------- | ------- | ------- | ------- | ------- | ------- | ------- | | 45 | 0.42~0.50 | 0.17~0.37 | 0.50~0.80 | 0.80~1.10 | 1.40~1.70 | 0.15~0.25 | | 40Cr | 0.37~0.44 | 0.17~0.37 | 0.50~0.80 | 0.80~1.10 | 2.75~3.25 | 0.15~0.30 | | 35CrMo | 0.32~0.40 | 0.17~0.37 | 0.40~0.70 | 0.90~1.20 | 0.40~0.60 | 0.15~0.30 | | 42CrMo | 0.38~0.45 | 0.17~0.37 | 0.50~0.80 | 1.40~1.70 | 0.70~1.10 | 0.25~0.40 | | 34CrNi3Mo | 0.30~0.38 | 0.17~0.37 | 0.50~0.80 | 0.70~1.10 | 2.75~3.25 | 0.25~0.40 | | 37SiMn2MoV| 0.30~0.38 | 0.17~0.37 | 1.60~1.90 | 1.50~1.80 | 1.60~2.00 | 0.25~0.50 | 3.2 需方应提供订货图样和相关的精加工图样。 3.3 当需方提出特殊要求时，应经供需双方共同商定。 4 制造 4.1 锻件应使用镇静钢钢锭制造。 4.2 每个钢锭的冒口和水口应有足够的切除量，以保证锻件内部无缩孔和严重偏析。 4.3 锻件应在足够吨位的锻造设备上锻造成形，以保证锻件内部充分锻透。 4.4 锻件的尺寸和外观应符合订货图样要求，并通过相关试验验证其性能。 5 验收 5.1 验收试验包括化学成分、力学性能、外观尺寸等。 5.2 试验方法和检验规则应符合相关标准，且试验合格后方可验收。 5.3 当试验结果不符合要求时，允许复试并取双倍试样。复试不合格可以重新热处理，并重新取样试验，重新热处理次数不超过3次，回火次数不限。
