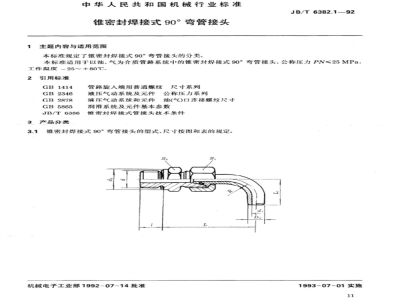

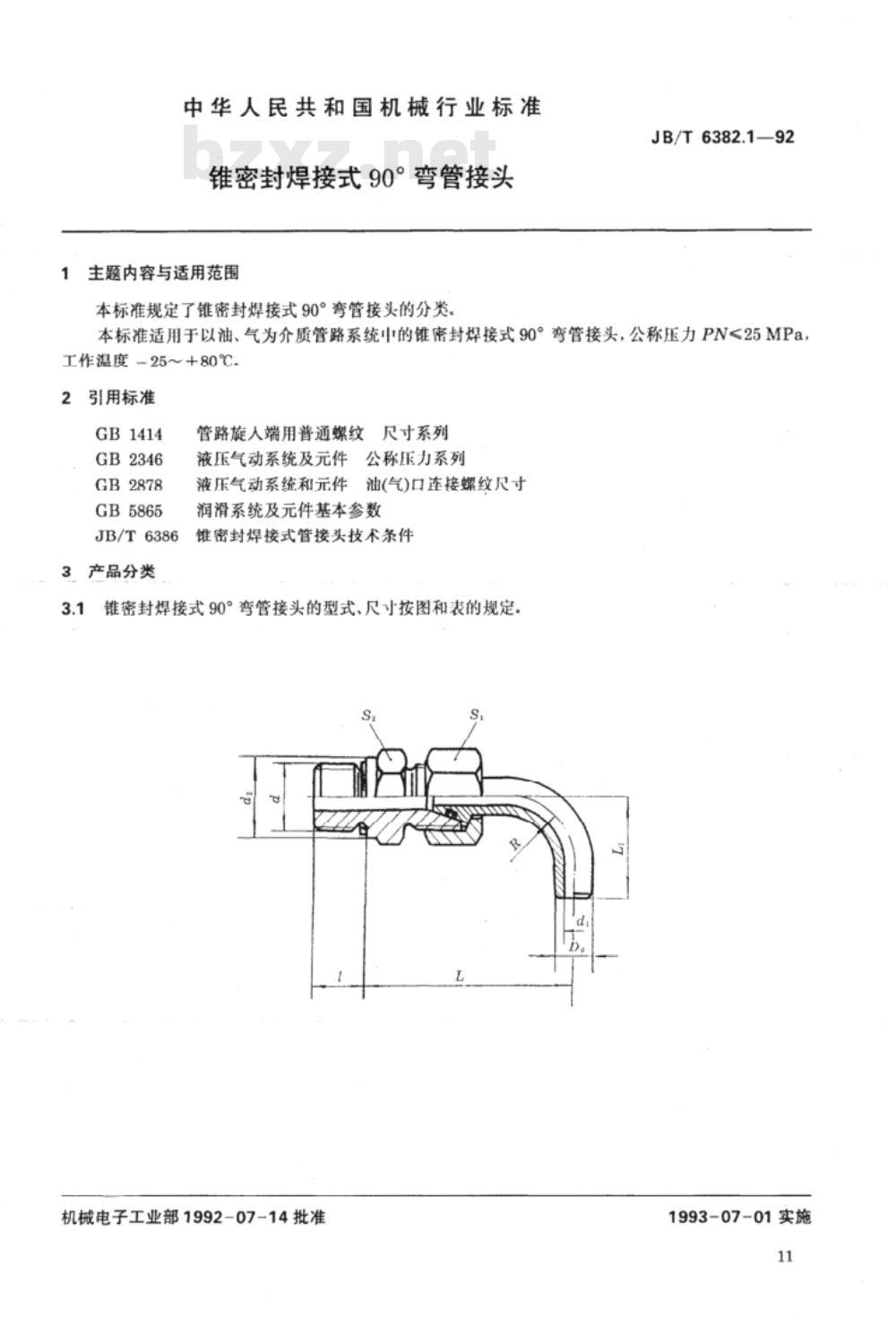

中华人民共和国机械行业标准 锥密封焊接式90°弯管接头 1. 主题内容与适用范围 本标准规定了锥密封焊接式90°弯管接头的分类，适用于以油、气为介质的管路系统中的锥密封焊接式90°弯管接头，公称压力PN<25MPa，工作温度-25~+80℃。 2. 引用标准 GB1414 GB2346 GB2878 GB5865 JB/T6386 3. 产品分类 3.1 本标准适用于管路旋入端用普通螺纹尺寸系列、液压气动系统及元件公称压力系列、油（气）口连接螺纹尺寸系列、润滑系统及元件基本参数系列。标准中规定了锥密封焊接式管接头技术条件。 3.2 锥密封焊接式90°弯管接头的型式、尺寸按图和表的规定。 3.3 标记方法 管接头的标记示例包括： M12×1.5、M14×1.5、M16×1.5、M18×1.5、M22×1.5、M27×2、M33×2、M48×2、M42×2。 3.4 标准号与技术条件 本标准于1992年07月14日由机械电子工业部批准，并于1993年07月01日实施。锥密封焊接式90°弯管接头的技术条件按JB/T6386标准执行。 4. 技术条件 锥密封焊接式90°弯管接头的技术条件按JB/T6386的规定执行。附加说明：本标准由机械电子工业部西安重型机械研究所提出并起草，主要起草人：赵洪章。 O形密封圈的尺寸范围从7.5×1.8mm到36.5×2.65mm，产品重量范围从0.12kg到1.85kg，具体数据如下： 管子外径：10mm, 12mm, 14mm, 16mm, 20mm, 25mm, 30mm, 38mm等。 锥密封焊接式90°弯管接头的产品名称与规格及重量均按标准规定执行。
