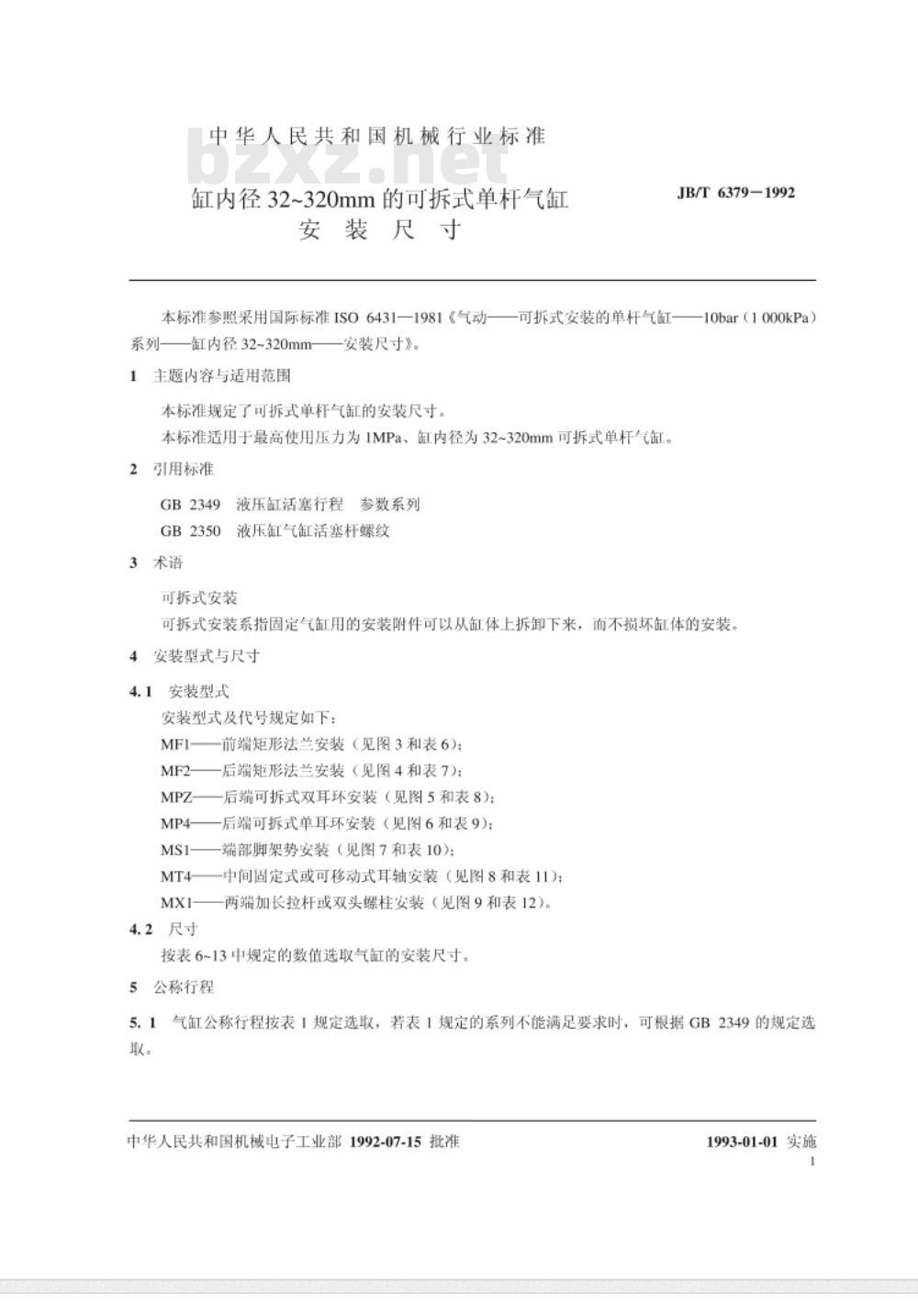

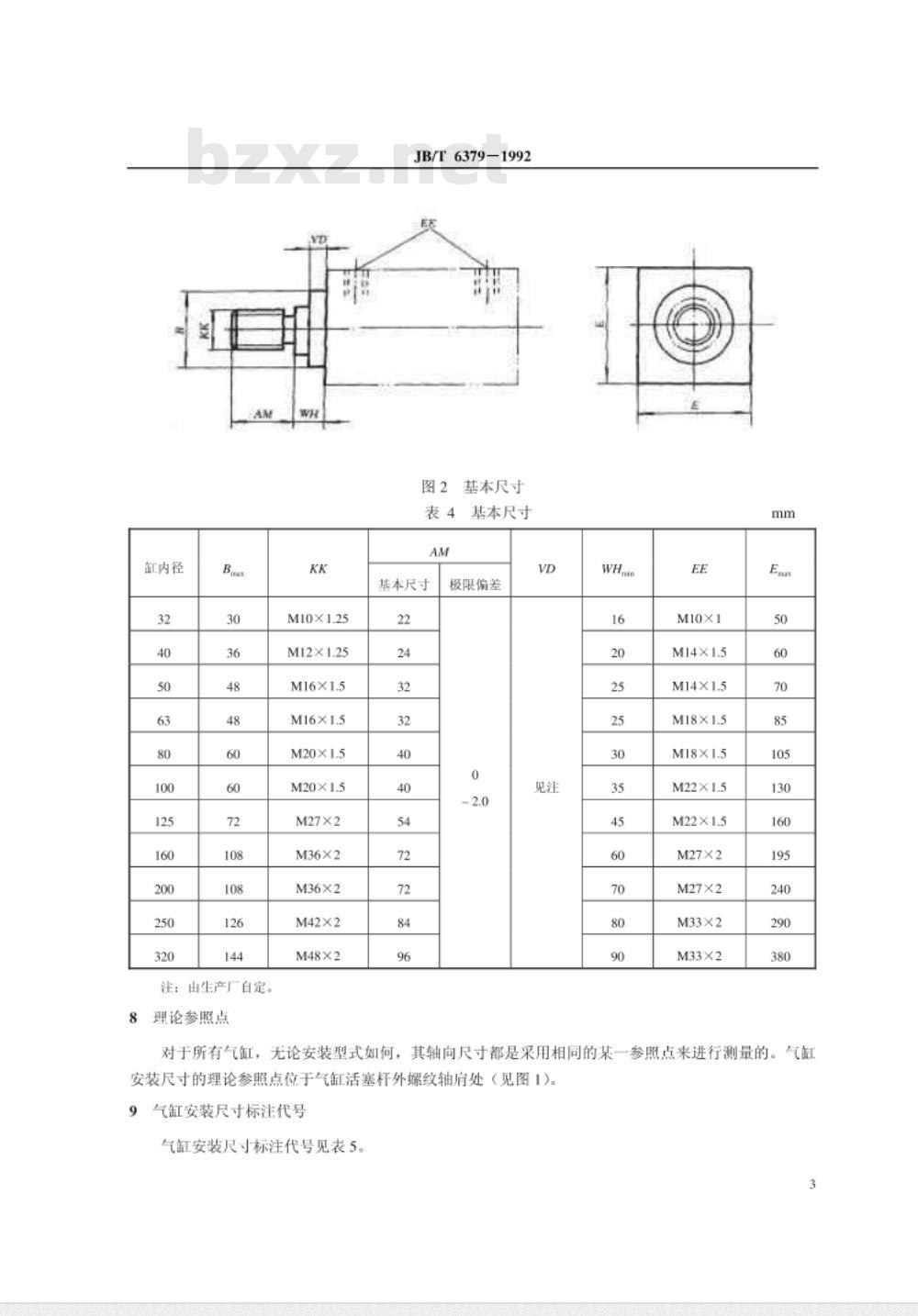

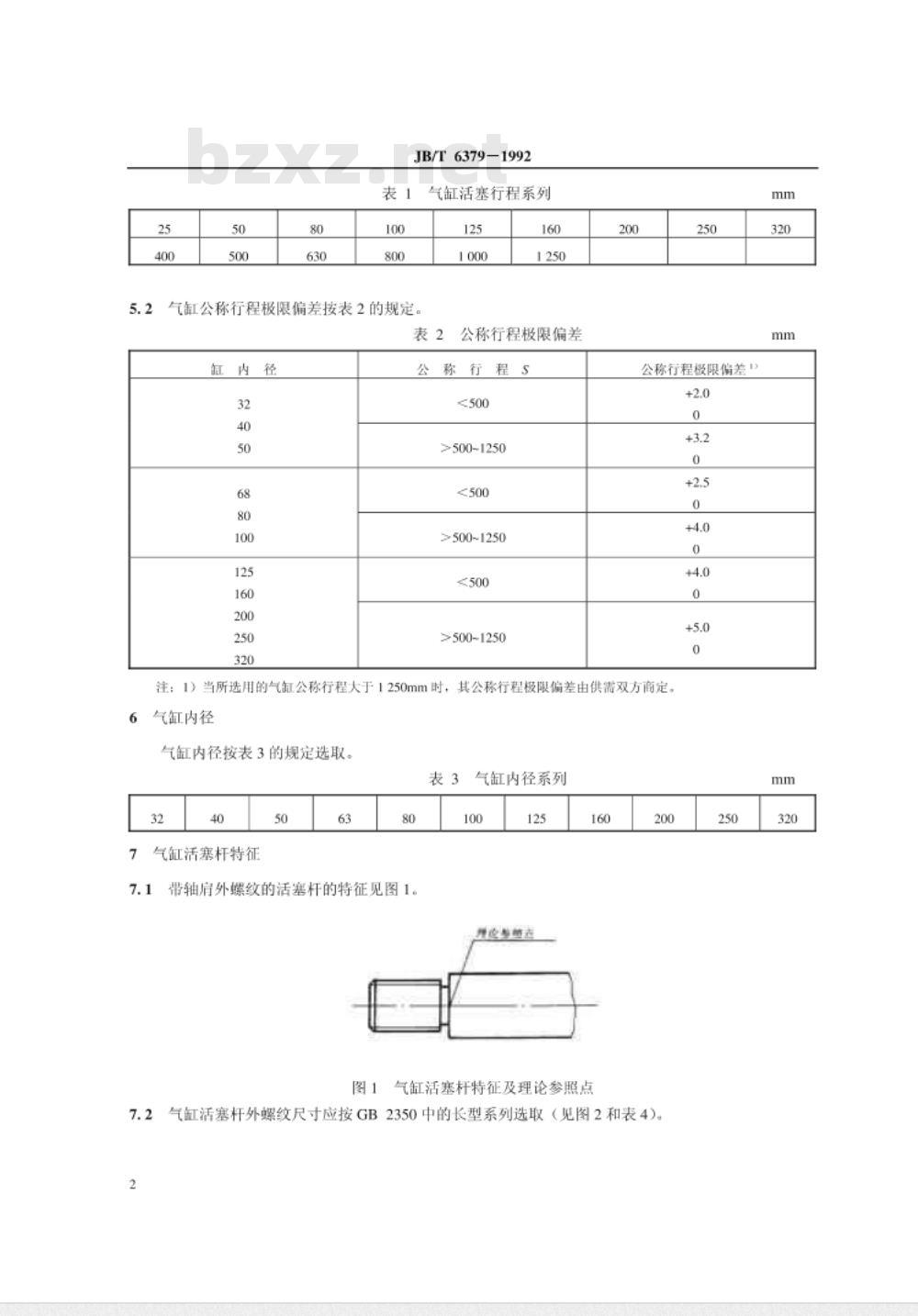

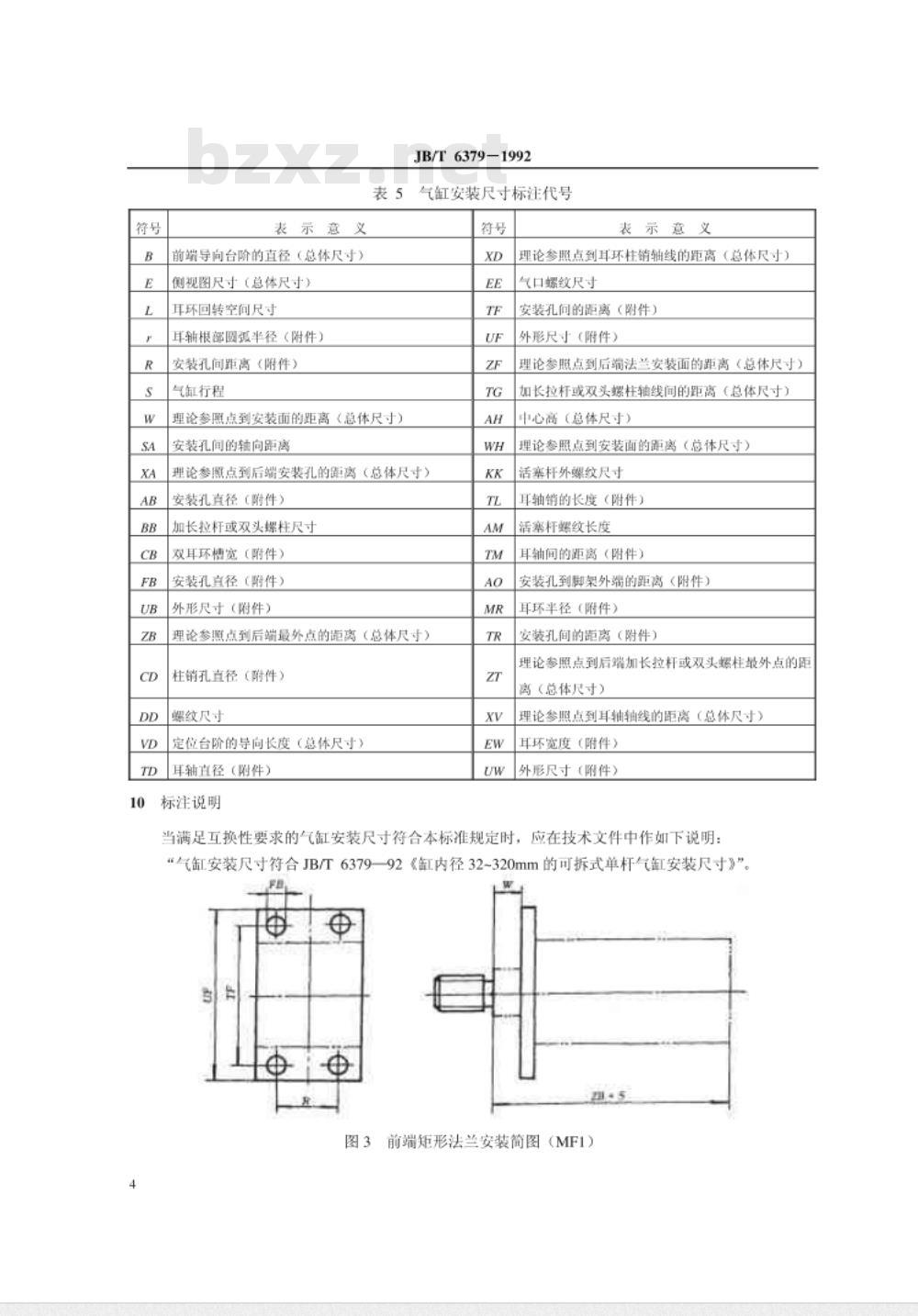

中华人民共和国机械行业标准 JB/T 6379-1992 缸内径32~320mm的可拆式单杆气缸安装尺寸 1992年7月15日发布 中华人民共和国机械电子工业部1993年1月1日实施 本标准参照采用国际标准ISO 6431-1981《气动系列——缸内径32~320mm安装尺寸》。 1. 主题内容与适用范围 本标准规定了可拆式单杆气缸的安装尺寸。适用于最高使用压力为1MPa、缸内径为32~320mm的可拆式单杆气缸。 2. 引用标准 GB2349、GB2350 3. 术语 3.1 可拆式安装：指固定气缸用的安装附件可以从缸体上拆卸下来，而不损坏缸体的安装。 4. 安装型式与尺寸 4.1 安装型式 安装型式及代号规定如下： - MFI：前端矩形法兰安装（见图3和表6）； - MF2：后端矩形法兰安装（见图4和表7）； - MPZ：后端可拆式双耳环安装（见图5和表8）； - MP4：后端可拆式单耳环安装（见图6和表9）； - MS1：端部脚架式安装（见图7和表10）； - MT4：中间固定式或可移动式耳轴安装（见图8和表11）； - MX1：两端加长拉杆或双头螺柱安装（见图9和表12）。 4.2 尺寸 按表6~13中规定的数值选取气缸的安装尺寸。 5. 公称行程 气缸公称行程按表1规定选取，若表1规定的系列不能满足要求时，可根据GB2349的规定选取。 6. 气缸内径 气缸内径按表3的规定选取。 7. 气缸活塞杆特征 7.1 带轴肩外螺纹的活塞杆的特征见图1。 7.2 气缸活塞杆外螺纹尺寸应按GB2350中的长型系列选取（见图2和表4）。 8. 理论参照点 气缸安装尺寸的理论参照点位于气缸活塞杆外螺纹轴肩处（见图1）。 9. 安装尺寸标注代号 气缸安装尺寸标注代号见表5。
