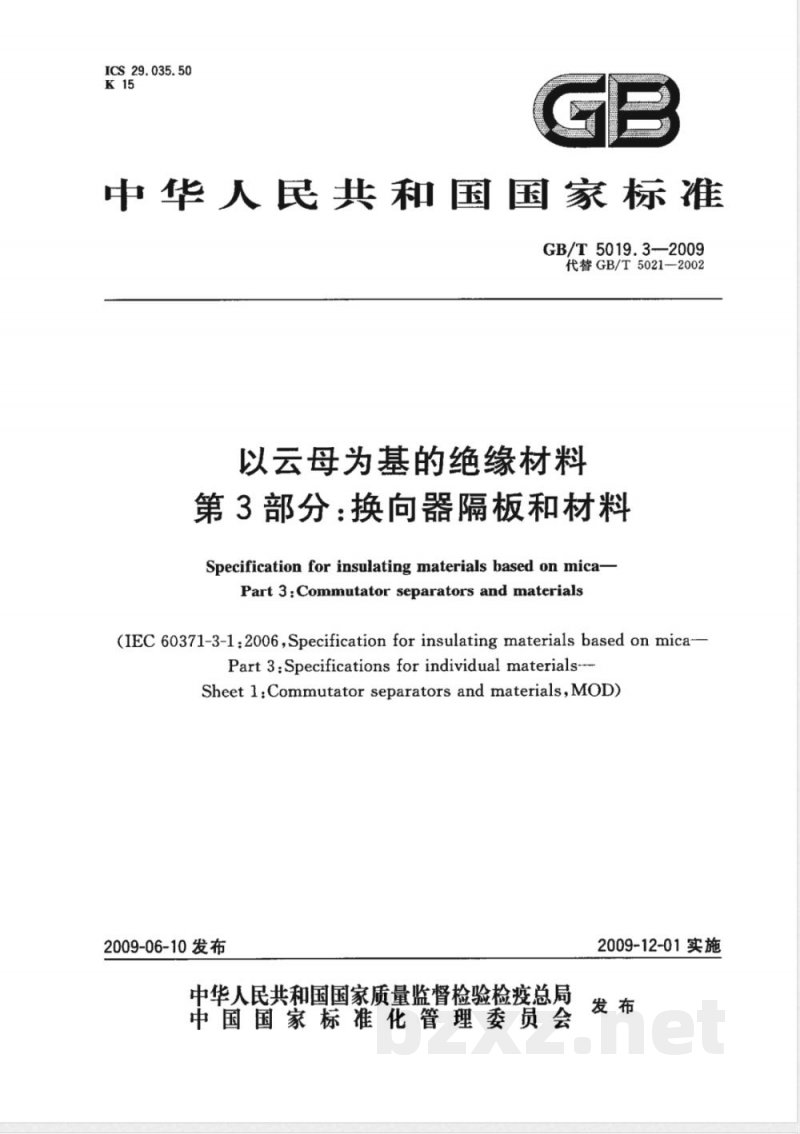

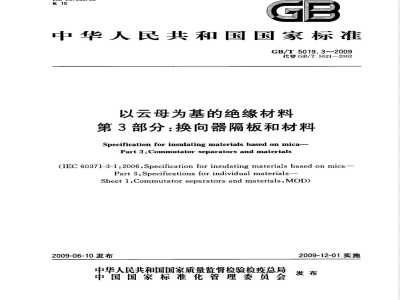

ICS29.035.50
中华人民共和国国家标准
GB/T5019.3-2009
代替GB/T5021—2002
以云母为基的绝缘材料
第3部分：换向器隔板和材料
Specification for insulating materials based on mica-Part3:Commutator separatorsandmaterials(IEC 60371-3-1:2006,Specification for insulating materials based on mica-Part 3 : Specifications for individual materials---Sheet 1:Commutator separators and materials,MOD)2009-06-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施
ICS29.035.50
中华人民共和国国家标准
GB/T5019.3-2009
代替GB/T5021—2002
以云母为基的绝缘材料
第3部分：换向器隔板和材料
Specification for insulating materials based on mica-Part3:Commutator separatorsandmaterials(IEC 60371-3-1:2006,Specification for insulating materials based on mica-Part 3 : Specifications for individual materials---Sheet 1:Commutator separators and materials,MOD)2009-06-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施

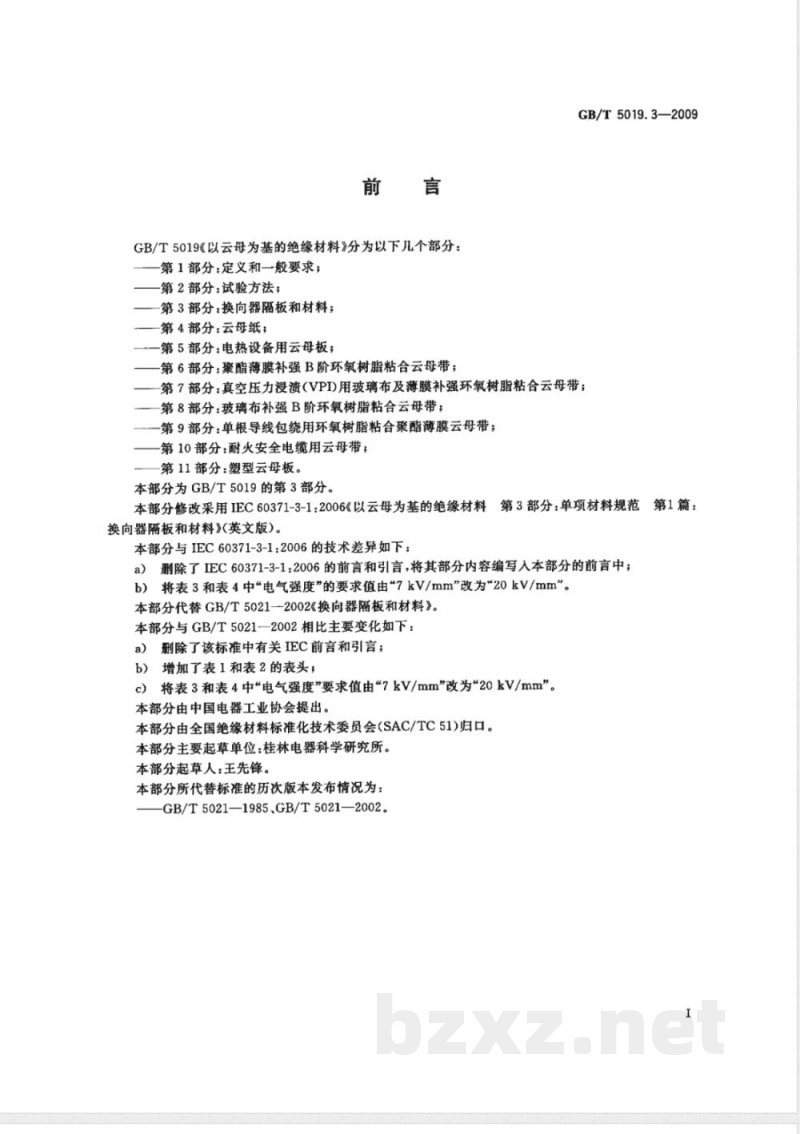

GB/T5019《以云母为基的绝缘材料》分为以下几个部分：第1部分：定义和一般要求；
第2部分：试验方法；
第3部分：换向器隔板和材料；
第4部分：云母纸；
第5部分：电热设备用云母板；
第6部分：聚酯薄膜补强B阶环氧树脂粘合云母带；GB/T5019.3—2009
第7部分：真空压力浸溃(VPI)用玻璃布及薄膜补强环氧树脂粘合云母带；第8部分：玻璃布补强B阶环氧树脂粘合云母带；第9部分：单根导线包绕用环氧树脂粘合聚酯薄膜云母带；第10部分：耐火安全电缆用云母带；第11部分：塑型云母板。
本部分为GB/T5019的第3部分。
本部分修改采用IEC60371-3-1：2006《以云母为基的绝缘材料第3部分：单项材料规范第1篇：换向器隔板和材料》（英文版)。本部分与IEC60371-3-1：2006的技术差异如下：a）删除了IEC60371-3-1：2006的前言和引言，将其部分内容编写入本部分的前言中；将表3和表4中*电气强度”的要求值由\7kV/mm”改为\20kV/mm”。b)
本部分代替GB/T5021-—2002《换向器隔板和材料》。本部分与GB/T5021一—2002相比主要变化如下：删除了该标准中有关IEC前言和引言；a
b）增加了表1和表2的表头，
c）将表3和表4中“电气强度”要求值由“7kV/mm”改为20kV/mm”。本部分由中国电器工业协会提出。本部分由全国绝缘材料标准化技术委员会(SAC/TC51)归口。本部分主要起草单位：桂林电器科学研究所。本部分起草人：王先锋。
本部分所代替标准的历次版本发布情况为：GB/T5021—1985、GB/T5021—2002。I

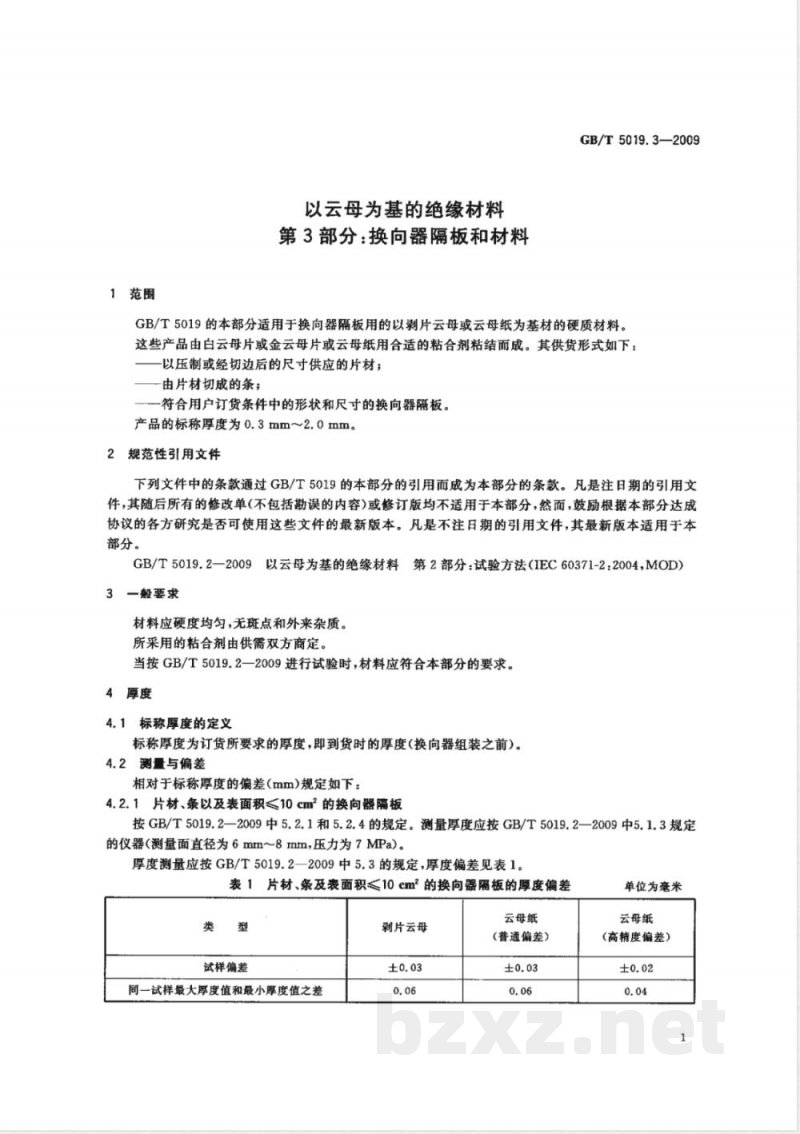

1范围
以云母为基的绝缘材料
第3部分：换向器隔板和材料
GB/T5019.3—2009bZxz.net
GB/T5019的本部分适用于换向器隔板用的以剥片云母或云母纸为基材的硬质材料。这些产品由白云母片或金云母片或云母纸用合适的粘合剂粘结而成。其供货形式如下：以压制或经切边后的尺寸供应的片材；一由片材切成的条；
-符合用户订货条件中的形状和尺寸的换向器隔板。产品的标称厚度为0.3mm~2.0mm。2规范性引用文件
下列文件中的条款通过GB/T5019的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T5019.2—2009以云母为基的绝缘材料第2部分：试验方法（IEC60371-2:2004，MOD）3一般要求
材料应硬度均匀，无斑点和外来杂质。所采用的粘合剂由供需双方商定。当按GB/T5019.2一2009进行试验时，材料应符合本部分的要求。4厚度
4.1标称厚度的定义
标称厚度为订货所要求的厚度，即到货时的厚度(换向器组装之前）。4.2测量与偏差
相对于标称厚度的偏差（mm)规定如下：4.2.1片材、条以及表面积≤10cm2的换向器隔板按GB/T5019.2—2009中5.2.1和5.2.4的规定。测量厚度应按GB/T5019.2—2009中5.1.3规定的仪器（测量面直径为6mtm~8mm，压力为7MPa）。厚度测量应按GB/T5019.2—2009中5.3的规定，厚度偏差见表1。表1片材、条及表面积≤10cm2的换向器隔板的厚度偏差类
试样偏差
同一试样最大厚度值和最小厚度值之差剥片云母
云母纸
(普通偏差）
单位为旁米
云母纸
(高精度偏差）
GB/T5019.3—2009

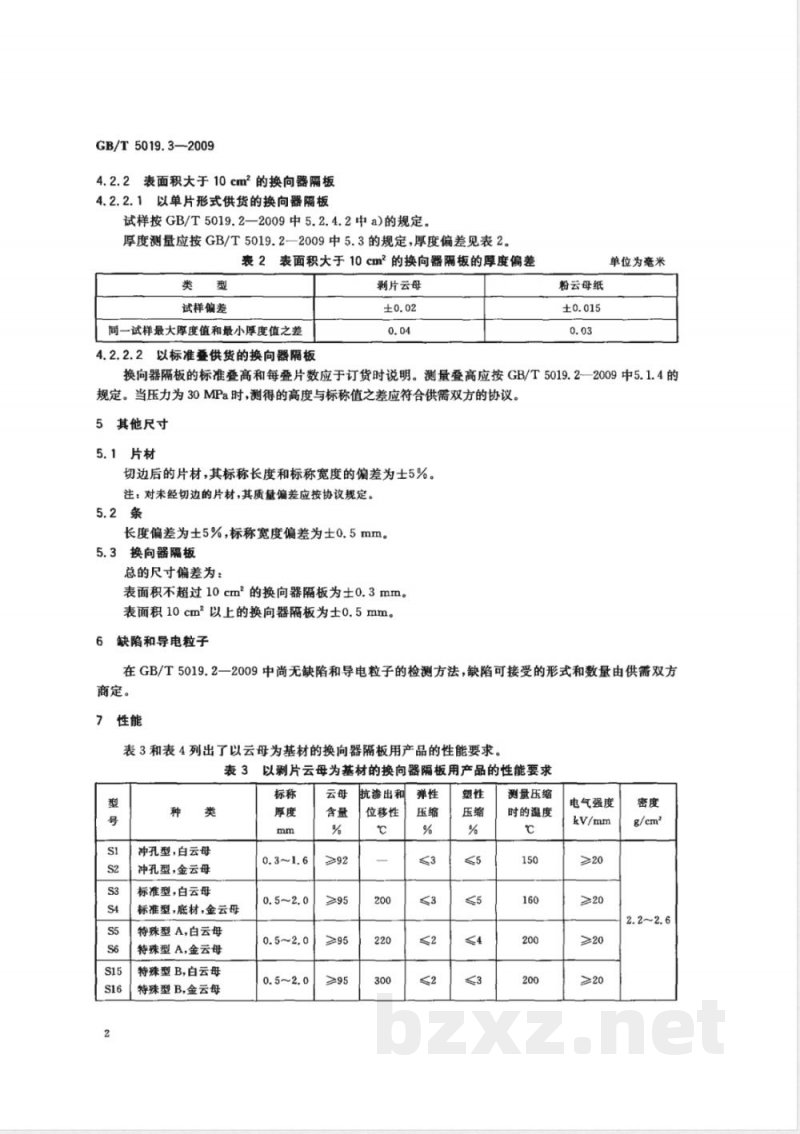

4.2.2表面积大于10cm2的换向器隔板4.2.2.1以单片形式供货的换向器隔板试样按GB/T5019.2—2009中5.2.4.2中a)的规定。厚度测量应按GB/T5019.2—2009中5.3的规定，厚度偏差见表2。表2表面积大于10cm2的换向器隔板的厚度偏差类
试样偏差
同一试样最大厚度值和最小厚度值之差4.2.2.2以标准叠供货的换向器隔板剥片云母
粉云母纸
单位为毫米
换向器隔板的标准叠高和每叠片数应于订货时说明。测量叠高应按GB/T5019.2~2009中5.1.4的规定。当压力为30MPa时，测得的高度与标称值之差应符合供需双方的协议。5其他尺寸
5.1片材
切边后的片材，其标称长度和标称宽度的偏差为士5%。注：对未经切边的片材，其质量偏差应按协议规定。5.2条
长度偏差为±5%，标称宽度偏差为士0.5mm。5.3换向器隔板
总的尺寸偏差为：
表面积不超过10cm的换向器隔板为士0.3mm。表面积10cm以上的换向器隔板为士0.5mm。6缺陷和导电粒子
在GB/T5019.2一2009中尚无缺陷和导电粒子的检测方法，缺陷可接受的形式和数量由供需双方商定。
7性能
表3和表4列出了以云母为基材的换向器隔板用产品的性能要求。表3以剥片云母为基材的换向器隔板用产品的性能要求型
冲孔型，白云母
冲孔型，金云母
标准型，白云母
标准型，底材，金云母
特殊型A，白云母
特殊型A，金云母
特殊型B，白云母
特殊型B金云母
航渗出和
位移性
测量压缩
时的温度
电气强度
2.2～2.6
GB/T5019.2--2009中条款

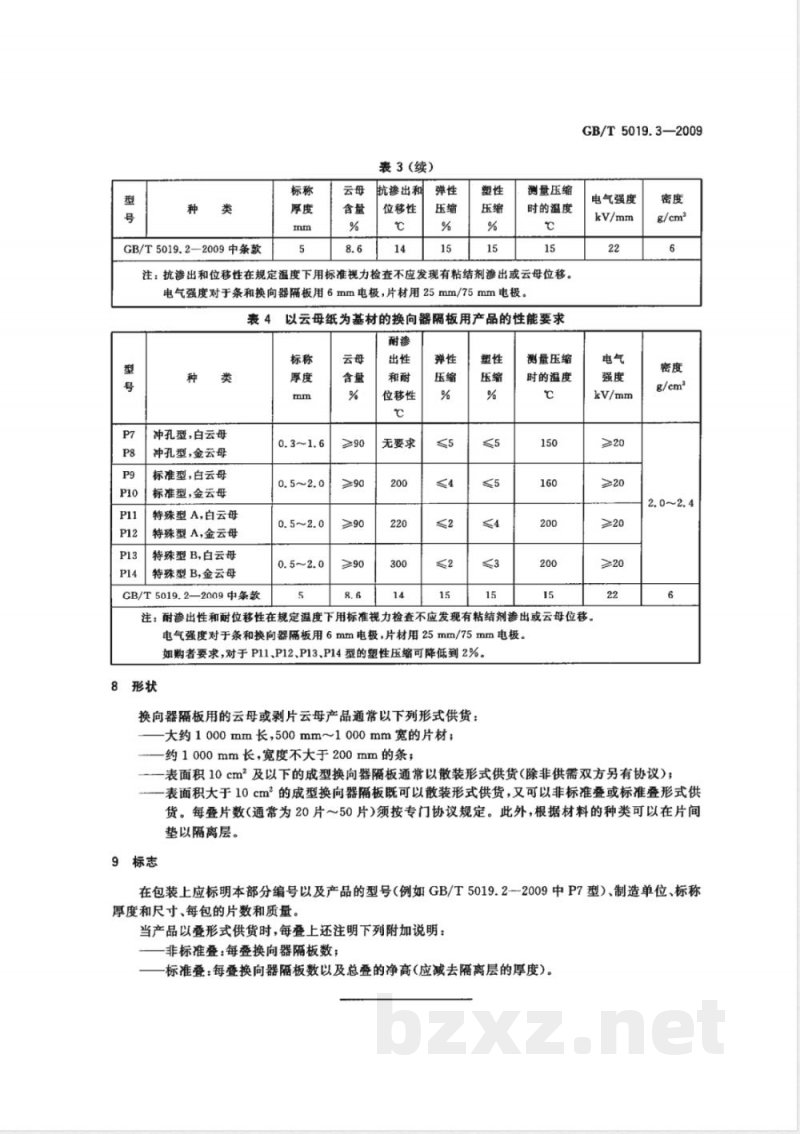

表3(续)
航渗出利
位移性
测量压缩
时的温度
注：抗渗出和位移性在规定温度下用标准视力检查不应发现有粘结剂渗出或云母位移。电气强度对于条和换向器隔板用6mm电极，片材用25mm/75mm电极。表4
冲孔型，白云母
冲孔型，金云母
标准型，白云母
标准型，金云母
特殊型A，白云母
特殊型A，金云母
特殊型B，白云母
特殊型B,金云母
GB/T5019.2—2009中条款
以云母纸为基材的换向器隔板用产品的性能要求云母
位移性
无要求
测量压缩
时的温度
GB/T5019.3—2009
电气强度
注：耐渗出性和耐位移性在规定温度下用标准视力检查不应发现有粘结剂渗出或云母位移。电气强度对于条和换向器隔板用6mm电极，片材用25mm/75mm电极。如购者要求，对于P11、P12、P13、P14型的塑性压缩可降低到2%。8形状
换向器隔板用的云母或剥片云母产品通常以下列形式供货：大约1000mm长，500mm~1000mm宽的片材；约1000mm长，宽度不大于200mm的条；密度
表面积10cm2及以下的成型换向器隔板通常以散装形式供货（除非供需双方另有协议）；表面积大于10cm的成型换向器隔板既可以散装形式供货，又可以非标准叠或标准叠形式供货。每叠片数（通常为20片～50片）须按专门协议规定。此外，根据材料的种类可以在片间垫以隔离层。
9标志
在包装上应标明本部分编号以及产品的型号（例如GB/T5019.2--2009中P7型）、制造单位、标称厚度和尺寸、每包的片数和质量。当产品以叠形式供货时，每叠上还注明下列附加说明：非标准叠：每叠换向器隔板数；标准叠：每叠换向器隔板数以及总叠的净高（应减去隔离层的厚度）。
