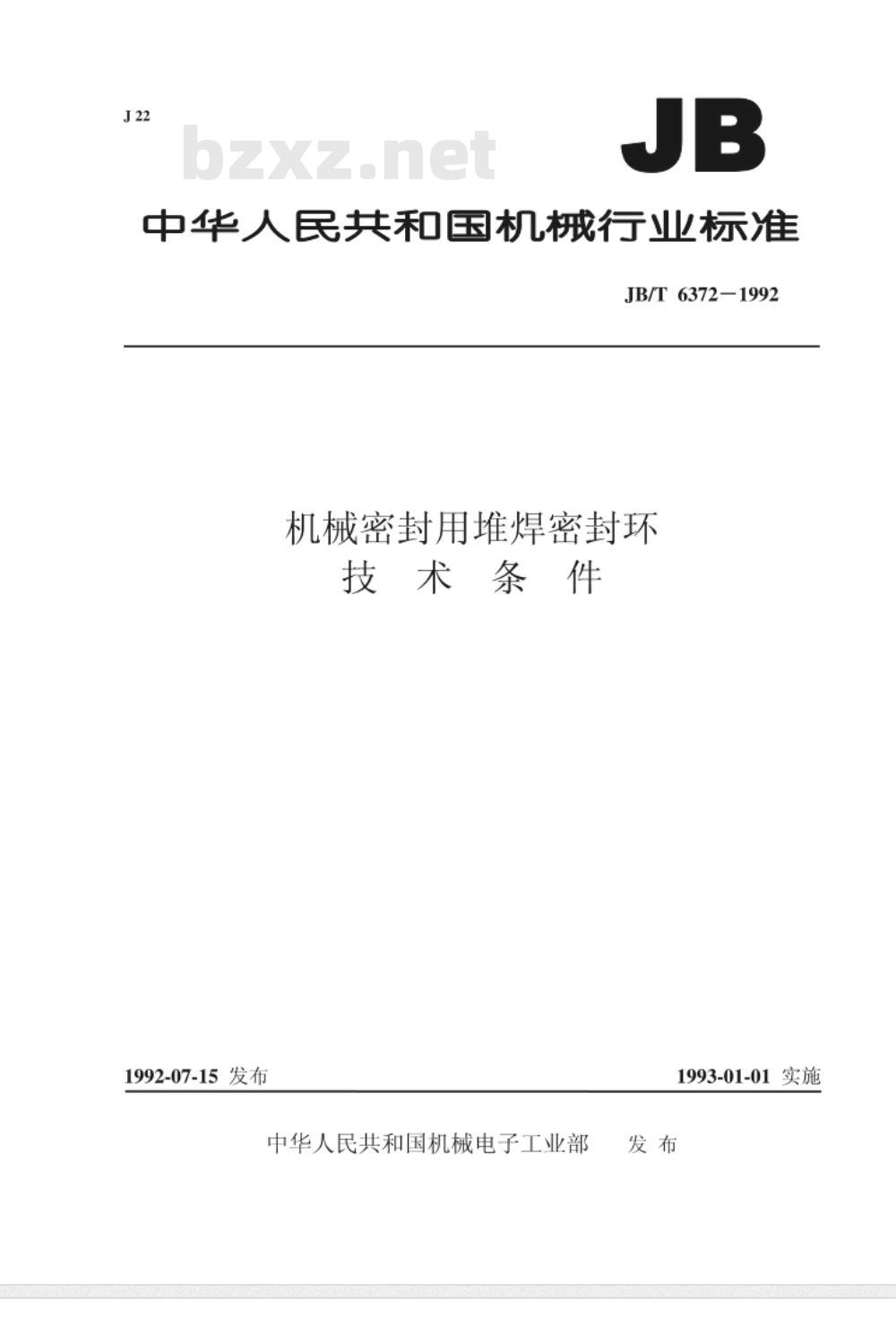

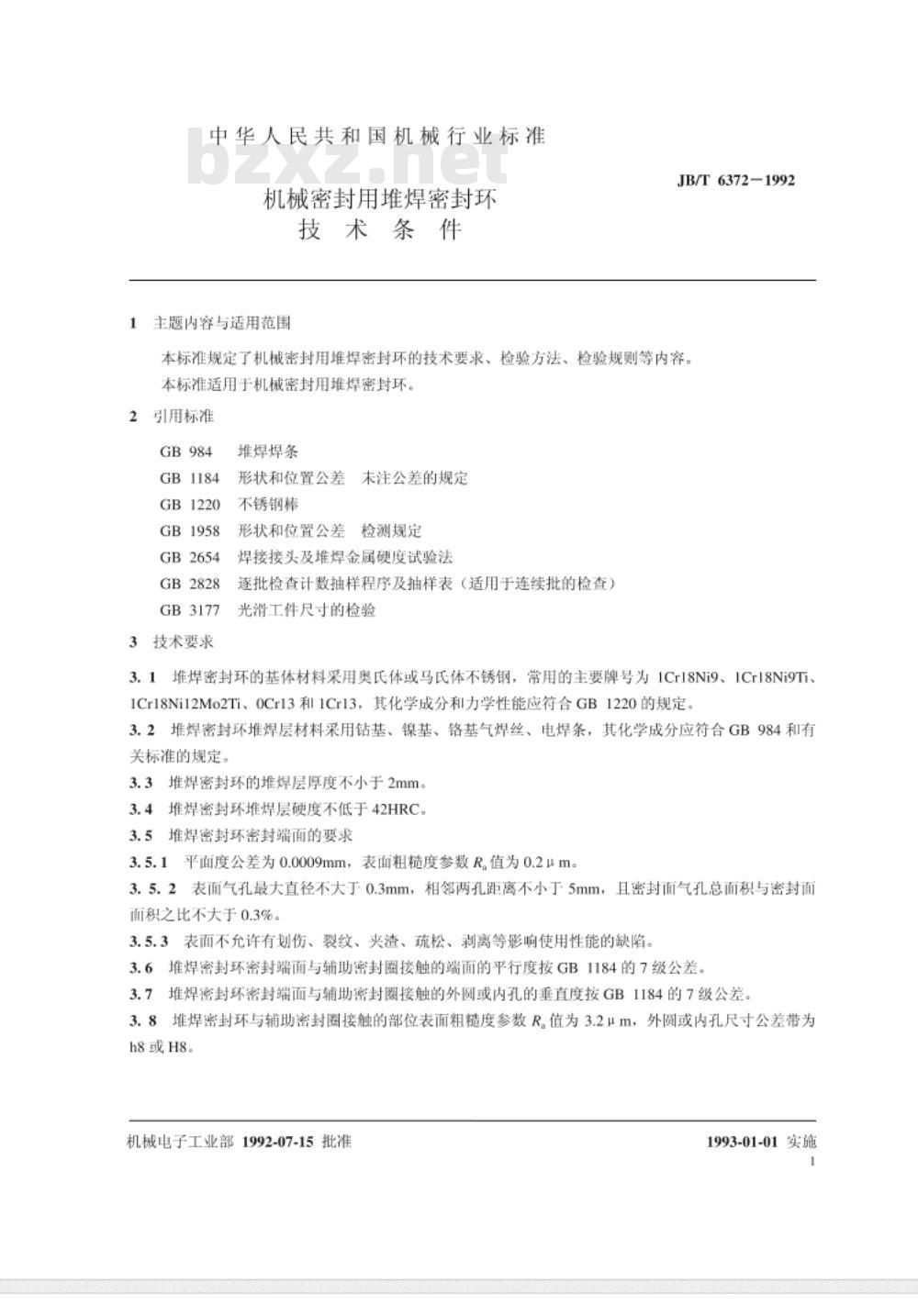

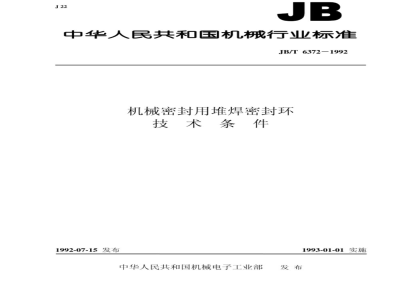

中华人民共和国机械行业标准 JB/T 6372-1992 机械密封用堆焊密封环技术条件 1992-07-15发布，1993-01-01实施。 本标准规定了机械密封用堆焊密封环的技术要求、检验方法、检验规则等内容，适用于机械密封用堆焊密封环的生产和质量检测。 1 主题内容与适用范围 本标准规定了堆焊密封环的技术要求、检验方法及检验规则，适用于机械密封用堆焊密封环的设计、生产和检验。 2 引用标准 - GB984 - GB1184 - GB1220 - GB1958 - GB2654 - GB2828 - GB3177 3 技术要求 3.1 基体材料：堆焊密封环的基体材料采用奥氏体或马氏体不锈钢，常用的主要牌号为1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、0Cr13和1Cr13，其化学成分和力学性能应符合GB1220的规定。 3.2 堆焊层材料：堆焊密封环堆焊层材料采用钻基、镍基、铬基气焊丝或电焊条，其化学成分应符合GB984和有关标准的规定。 3.3 堆焊层厚度：堆焊层厚度不得小于2mm。 3.4 堆焊层硬度：堆焊层硬度不低于42HRC。 3.5 密封端面的要求 3.5.1 平面度公差为0.0009mm，表面粗糙度R值为0.2μm。 3.5.2 表面气孔最大直径不大于0.3mm，相邻两孔距离不小于5mm，且密封面气孔总面积与密封面面积之比不大于0.3%。 3.5.3 表面不允许有划伤、裂纹、夹渣、疏松、剥离等缺陷。 3.6 密封端面与辅助密封圈接触的端面的平行度按GB1184的7级公差。 3.7 密封端面与辅助密封圈接触的外圆或内孔的垂直度按GB1184的7级公差。 3.8 接触部位表面粗糙度R值为3.2μm，外圆或内孔尺寸公差带为h8或H8。 4 检验方法 4.1 堆焊密封环密封端面的硬度检查，应在机械切削加工或粗研后进行，试验方法按GB2654的规定。 4.2 堆焊密封环密封端面的缺陷，采用目测法进行检验。 4.3 密封端面的平面度采用I级平面平晶单色光源干涉法或其他光学仪器进行检查。 4.4 堆焊密封环的尺寸公差和形位公差分别按GB3177和GB1958的规定进行检验。 5 检验规则 5.1 堆焊层硬度检查按GB2828中规定的正常检查一次抽样方案、一般检查水平1、合格质量水平（AQL）4.0进行。 5.2 堆焊密封环的尺寸公差、形位公差和表面缺陷应全数检查。 6 包装、标志、贮存 6.1 产品应有制造厂的标志。 6.2 产品包装盒上应注明产品型号、规格、制造厂名及出厂日期。 6.3 产品出厂时应附有产品合格证、注册商标、制造厂名、检验人员的签章及日期，包装应能防止在运输和贮存过程中产生的损伤和零件的遗失。 6.4 包装箱外应注明“小心轻放”、“防潮”等标志。 附加说明： 本标准由机械电子工业部合肥通用机械研究所提出并归口，由自责机械密封件厂负责起草。 本标准由机械科学研究院出版发行，1993年1月第一次印刷，定价3.00元。
